TURBO2plus Software
1-click Programmierung
TURBO2plus Software
Die TURBO2plus Software wurde speziell für das TURBO2plus entwickelt.
Biegeteile zeichnen oder importieren

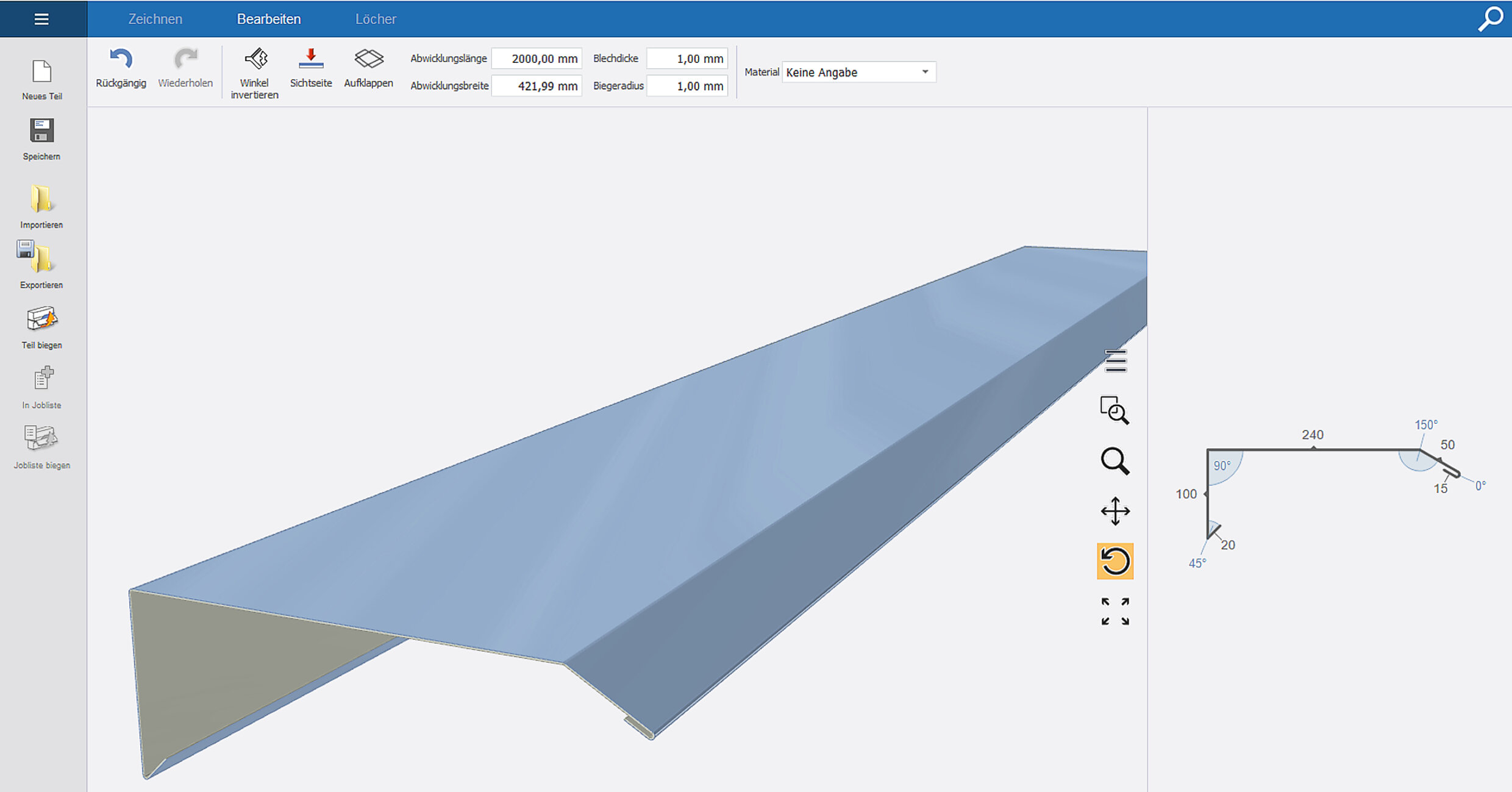

- Profile am Bildschirm zeichnen
- Schenkel am 3D-Modell des Profils hinzufügen
- Importieren einer STEP-Datei (Alternativen: DXF, GEO) mit der Biegeteilgeometrie
- Die Software analysiert die STEP-Datei und generiert daraus automatisch ein 3D-Modell. Bei DXF-Dateien ergänzt der Programmierer die Biegewinkel
- Überbiegewinkel zur Kompensation der Rückfederung sind in Materialtabellen hinterlegt.
Ein-Klick-Programmierung
- Die Software programmiert die Biegeabläufe automatisch und mit einem Mausklick!

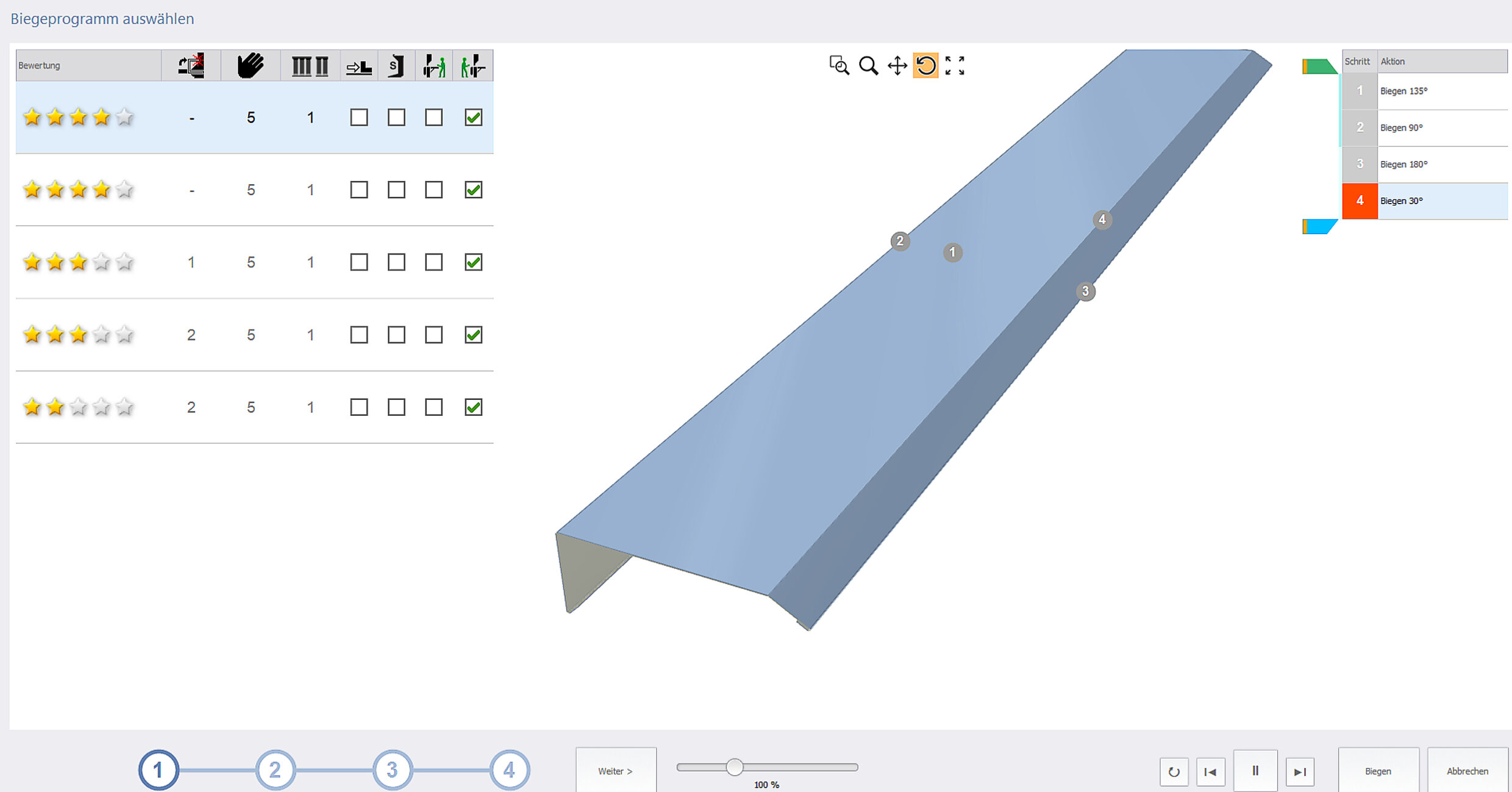

- Die Software zeigt alternative Biegeabläufe an und erstellt eine Rangliste der Varianten.
- Die automatische Programmierung beinhaltet auch den Werkzeugaufbau
Simulation in 3D

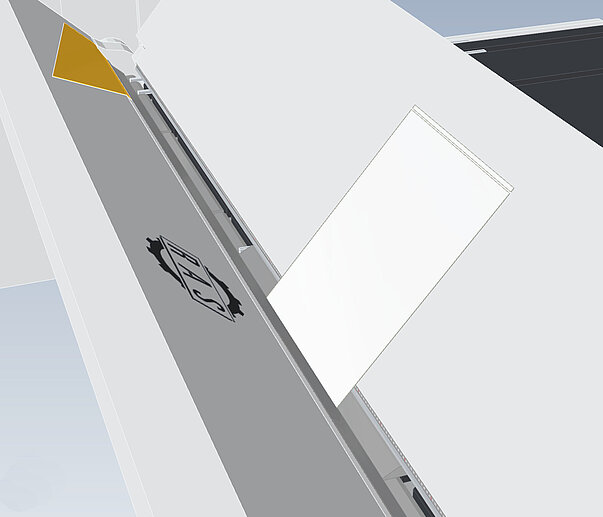

- Eine 3D Simulation stellt die Biegeabläufe exakt dar.
- Per Kundennetzwerk oder USB-Stick gelangt das Biegeprogramm an die Maschine.
- Komfortable Möglichkeiten zur Korrektur ... wenn dies überhaupt nötig sein sollte!

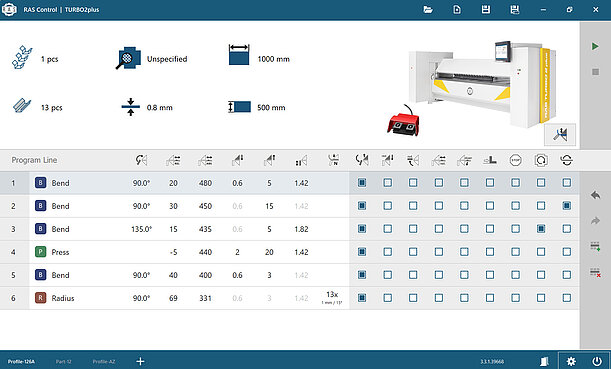

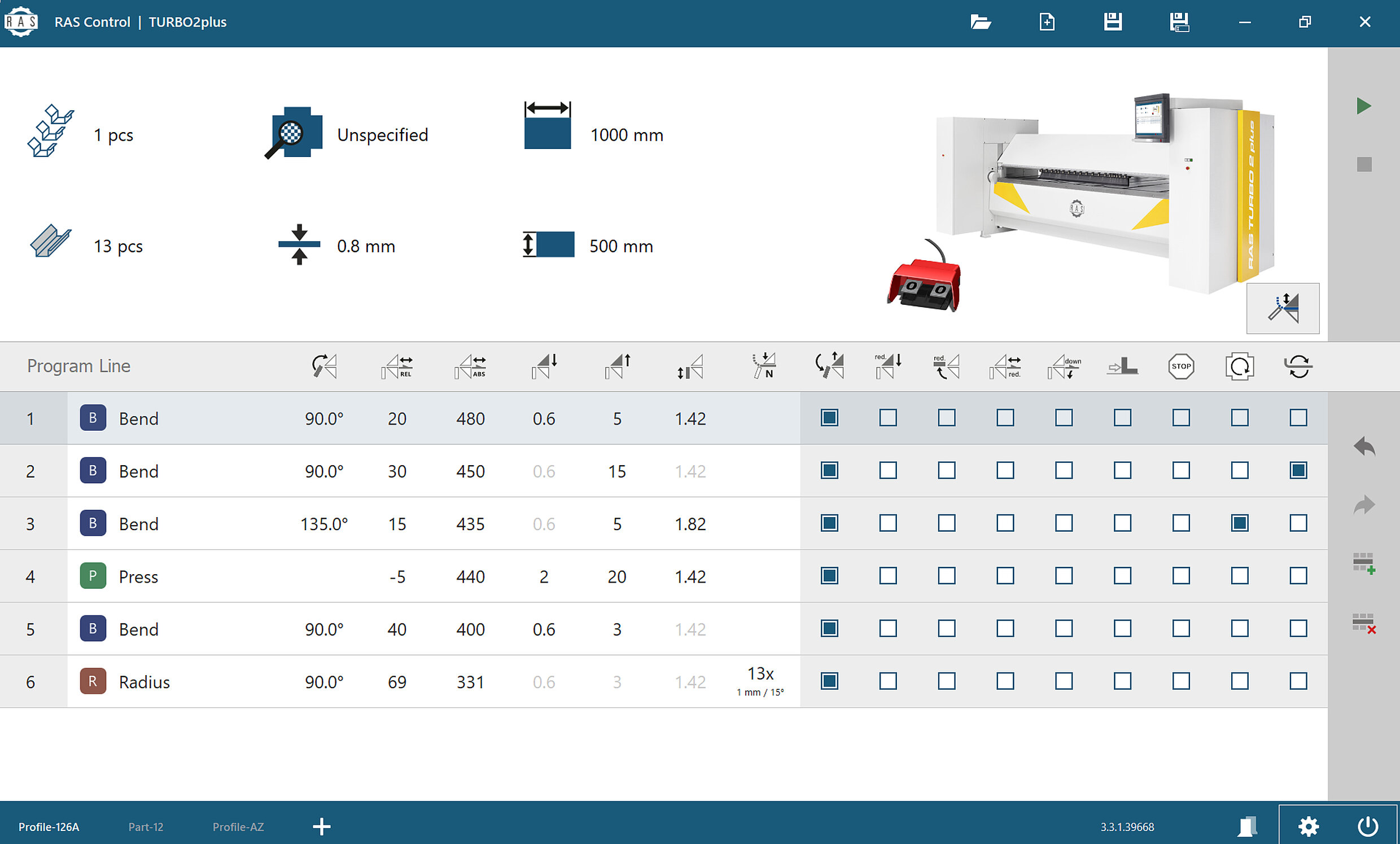

Bendex OpenEditor Software
In der OpenEditor Programmierung übernimmt der Bediener vollständig das Ruder und legt durch seine Eingaben die Reihenfolge der Biegungen fest. Damit können Spezialisten exakt die für sie vertrauten Abläufe programmieren.
- Manuelle Eingabe der Zielpositionen für die Achsbewegungen
- Biegearten: Normales Biegen, Umschlag zudrücken, Stepbiegen
- Tabellarische Anzeige der Eingaben
- Programmabläufe selbst festlegen
- Keine automatische Programmgenerierung
- Zusatzfunktionen zur Programmoptimierung
- Materialtabellen
- Werkzeuge für automatische Höhenkontrolle auswählen
- Speichern von Programmen
- Wechsel zwischen mm und inch
Softwareversionen
Sie haben eine Software-Updatevereinbarung abgeschlossen?
Dann können Sie Ihre Maschinen-Software und Office-Software auf den nächst höheren Stand updaten.
- Umfasst kostenlose Updates der Maschinen-Software
- Umfasst kostenlose Updates der Office-Software
- Version der Maschinensoftware und Office-Software müssen übereinstimmen
- Für Updates zusätzlich erworbener Office-Lizenzen ist der Abschluss der Update-Pakete für die Folgelizenzen erforderlich
- Online-Verbindung zum PC muss vorhanden sein
Was muss ich tun?
Bitte melden Sie sich bei RAS. Nach Überprüfung der Daten nehmen wir mit Ihnen Kontakt auf. Wir benötigen folgende Angaben:
- Adresse
- Ansprechpartner mit Email und Telefon
- Maschinennummer
Versionsverlauf
- Bugfix: Profilordner importieren
- Neue Sprachdateien implementiert
- Neue Biegewangenwerkzeuge implementiert
- Default-Werkzeugsatz bei Erstinstallation
- Abbilddatei Maschinenzustandsinformation
- Reduzierung der Benutzeranweisung „Löcher ausblenden…“
- Bugfix: Animation SnapTools
- Neue Sprachdateien implementiert
- Neue Sprachdateien implementiert
- Neue Biegewangenwerkzeuge implementiert
- Bendex Office Maschinenarchiv anzeigen
- Darstellung bei Werkzeugen mit Kunststoffeinsatz
- Allgemeine Optimierungen bei der Betrachtung von Umschlägen
- Vorbiegewinkel für Umschlag standardisiert
- Text-Infobox implementiert
- Versetzter Biegeprogrammeinstieg unterstütz Umschläge
- Servicemodul implementiert
- Oberwangen-Werkzeug-Wechselposition parametrisierbar
- Unnötige Oberwangenpositionierung optimiert
- Neue Werkzeuge
- Sprachdateien implementiert
- Fehler bei Neustart von Bendex bei korrupten Biegeteil behoben
- CADImporter „Fehlenden Schenkel“ optimiert
- Fehler „Pendelparametern Behandlung“ behoben
- Sprachdateien implementiert
- Neuer Manipulator
- Fehlerbehebung: Unerreichbarer Positionierungsbereich Manipulator
- Segmentorientierte Radiusbetrachtung
- Fehlerbehebung: Werkzeug Inkonsistenz XL Biegewange
- Sprachdateien implementiert
- Abwicklungsinkonsistenzen überarbeitet
- Vorschau bereits berechneter Strategien
- Abbruchverhalten Strategieermittlung optimiert
- Kollisionsanalyse optimiert
- Biegeteilausrichtung CADImport optimiert
- Neue Sprachdateien implementiert
- Neue Oberwangenwerkzeuge implementiert
- Neue Biegewangenwerkzeuge implementiert
- Neue Unterwangenwerkzeuge implementiert
- Neue Sprachdateien integriert
- Konisches Biegen wurde integriert (Derzeit wird nur der CAD-Import unterstützt)
- Menüoption für das automatische ausrichten von Boxen beim CAD-Import implementiert
- Neuer Anschlag 255017 für die 62.25 integriert
- Zweizeilige Beschriftungen der Buttons im Ausklapp-Menü werden jetzt unterstützt
- Offset-Eingabe im Umschlag-Dialog wurde entfernt
- neue Sprache implementiert
- Kategorie importieren implementiert
- Neue Oberwangenwerkzeuge implementiert
- Neue Unterwangenwerkzeuge implementiert
- Dialog Einsprungspunkt verschoben und in der Job Liste implementiert
- Innenliegende Biegungen werden beim Importieren unterstützt
- Ansicht Einstellung auf 2D als "Default" umgestellt
- Programmoptimierung beim Steppbiegen
- manuelles Ausrichten beim STEP Import implementiert
- beim STEP Import werden die für die Maschine gültigen Blechdicken abgefragt und bei Über- oder Unterschreitung nicht importiert
- Länge und Breite der Blechabwicklung in der Jobliste getauscht
- Max. Blechdicke auf 3,2 mm erhöht (für Aluminium)
- Programmzeilen beim Steppbiegen reduziert
- Zu wechselnden Werkzeuge werden grafisch angezeigt
- Werkzeugmenü zeigt die max. Blechdicke an
- Ablauf Oberwange öffnet, solange Biegewange nach unten fährt (SpeedOptimizer)
- SpeedOptimizer kann an- und abgewählt werden
- Länge und Breite von importierten Fremdformaten werden richtig ermittelt
- Schließwert der Oberwange wert bei Umschlagberechnung angepasst
- Verbesserter GEO Import: teilweise wurden Biegelinien nicht erkannt
- Verbesserter GEO Import: teilweise wurden Umschläge seitenverkehrt angezeigt
- Verbesserter GEO Import: der Biegeradius wird auf Basis der Blechdicke ermittelt
- Beim DXF Import lässt sich die Hintergrundfarbe wählen
- Materialauswahl beim STEP Import möglich (richtige Abwicklungsberechnung)
- Verbesserte Selektierung von den Basisflächen beim Importieren
- Verbessertes Expertenmenü: Verhalten in Abhängigkeit des Import-Formats
- Schenkel und Radien größer 2x Blechdicke können als "normale" Biegung oder als Steppbiegen-Radius ausgeführt werden
- Möglichkeit, manuell geänderte Programme ohne Simulation sofort zu speichern
- Einmal gebogenen Biegeteile werden immer an erster Stelle in der Auswertung angezeigt. Durch Doppelklick kann das Dreieck gelöscht werden
- Standardabmessungen der Platinenlänge und -breite angepasst
- Neue Oberwangenwerkzeuge implementiert
- Neue Unterwangenwerkzeuge implementiert
- 4m Maschinenmodell implementiert
- Maschinenkonfiguration mit XL-Biegewange implementiert
- Auswahl der Biegewangen- und Unterwangenwerkzeuge abhängig von der Biegewangengeometrie (Standard- oder XL-Biegewange)
- Neue Oberwangenwerkzeuge auch für 4m Maschine implementiert
- Neue Biegewangenwerkzeuge auch für 4m Maschine implementiert
- Russische Sprache verfügbar
- Erlaubter Überstand von Schenkeln über die Biegelinie wird abhängig von der Blechdicke berechnet
- Bei Radiuswerkzeugen, bei denen der Werkzeugradius nicht über die Biegelinie hinausragt, wird die Biegeformel wie für Werkzeuge mit Werkzeugspitze verwendet
- Lineare Anschlagberechnung für Biegungen mit offenen Winkel
- Parameter Biegewinkelbereiche angepasst
- Neue Oberwangenwerkzeuge implementiert
- Neue Anschlagkonfigurationen implementiert
- Neue Sprachdateien implementiert
- Neue Oberwangenwerkzeuge implementiert
- Neue Biegewangenwerkzeuge implementiert
- Neue Unterwangenwerkzeuge implementiert
- Neue Sprachdateien integriert
- Konisches Biegen wurde integriert
- OpenEditor Versionsnummer muss identisch mit der Versionsnummer der Bendex- Grafiksoftware sein
- Icons zum Auswählen der Stepbiege-Methode implementiert
- Wechsel zwischen mm und inch
- Bei Neuauslieferungen sind auf der Steuerung sowohl die Grafikprogrammierung als auch der OpenEditor installiert. Der Anwender kann wählen, welche Programmiersoftware gestartet werden soll.
- Programmablauf bei Steppbiegen von Radien verbessert
- Verbesserte Darstellung der Bedienerhinweise zum Drehen und Wenden
- Verbesserte Positionierung des numerischen Eingabefelds
- Manuelle Eingabe der Zielpositionen für die Achsbewegungen
- Biegearten: Normales Biegen, Umschlag zudrücken, Stepbiegen
- Tabellarische Anzeige der Eingaben
- Programmabläufe selbst festlegen
- Keine automatische Programmgenerierung
- Zusatzfunktionen zur Programmoptimierung
- Materialtabellen
- Werkzeuge für automatische Höhenkontrolle auswählen
- Speichern von Programmen
- Neue Oberwangenwerkzeuge implementiert
- Neue Biegewangenwerkzeuge implementiert
- 10 mm CrownTool für die Biegewange implementiert
- Neue Tischkonfigurationen implementiert und Darstellung verbessert
- Bei einem Biegeteil-Dateiimport kann bei Bedarf die Basisfläche gewählt werden
- Programmstart in jeder Biegezeile möglich

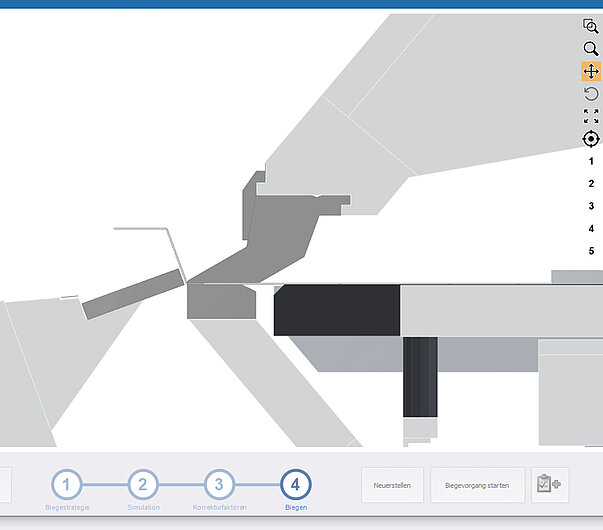

- Während des Biegeablaufs wird die Schnittdarstellung angezeigt. Andere Ansichten sind wählbar.
- Im Korrekturmenü sind die angewählten Schenkel farblich gekennzeichnet

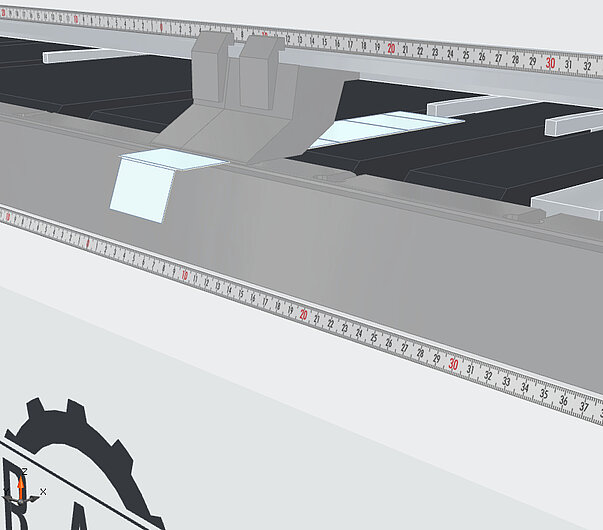

- Sehr schmale Biegeteilen können mit nur einem Anschlagfinger positioniert werden
- Einzelne Schenkel des Biegeteils können nach dem STEP-Import gelöscht werden.
- Grafikfunktion "Blech folgen" beim Biegeablaufs und in der Jobliste implementiert
- Automatische Öffnungshöhe der Oberwange optimiert
- Neue Oberwangen-Werkzeuge implementiert
- Neue Biegewangen-Werkzeuge implementiert
- Manuelle Eingriffe in das Biegeprogramm möglich
- Programme mit manuellem Eingriff sind mit einem blauen Dreieck gekennzeichnet

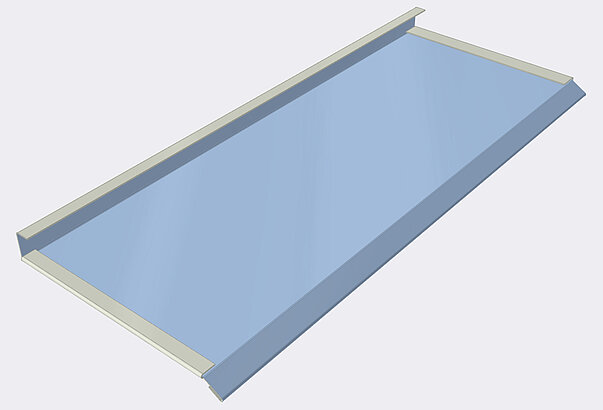

- Bei vierseitigen Teilen kann mit Spitzwerkzeugen auf seitlichen Umschlägen gespannt werden
- Verbesserte Biegestrategie bei Umschlägen innerhalb des Biegeteils
- Oberwangenöffnung variiert abhängig von der Anschlagposition
- Oberwange öffnet auch bei Biegeteilen mit Schwerpunkt außerhalb der Maschine
- Neue Oberwangen-Werkzeuge implementiert
- Neue Anschlagkonfiguration implementiert
- Oberwangen-Werkzeugaufbau bleibt nach Änderung der Blechdicke erhalten
- Generieren von Programme für Profile mit seitlichen Umschlägen, die mit dem Spitzwerkzeug gebogen werden.
- Zusätzliche Strategien beim Biegen von Umschlägen: Langer Schenkel ragt beim Vorbiegen des Umschlags aus der Maschine. Spannen auf dem kurzen Schenkel.
- Radius-Stepbiegen:
- Materialtabellen zum Eintrag der Überbiegungswinkel optimiert
- Kriterien zur Interpolation der Überbiegungswinkel optimiert
- Radiusbiegen mit Radiuswerkzeug:
- Software berücksichtigt, dass sich der Biegeradius nach dem Biegen aufweitet
- In der Strategieauswahl werden simulierte und gebogene Teile gekennzeichnet
- Programmierung kann durch "Abbrechen" gestoppt werden. Bereits generierte Programme werden angezeigt.
- Radiuswerkzeuge implementiert
- Neue Oberwangen-Werkzeuge implementiert
- Im Menü "Werkzeuge verwalten":
- Sortieren der Werkzeuge nach mehreren Kriterien
- Geteilte Biegewangenwerkzeuge implementiert
- Verbesserte Ansichtsfarbe der Basisfläche beim Import von Step-Dateien
- Farbliche Markierung des angewählten Schenkels im Korrekturmenü
- Strategien ohne Sterne werden nicht mehr angezeigt
- Spannen auf Umschlägen möglich mit automatischer Berechnung des Spannmaßes der Oberwange
- Öffnungshöhen der Oberwange optimiert für kürzere Biegezeiten
- Berechnung von Biegestrategien bei Teilen mit Umschlägen innerhalb des Teils
- Öffnen der Oberwange nach dem Zudrücken von Umschlägen optimiert
- Neue Anschlagkonfiguration implementiert
- Winkelanschlag kann bei den Beladeoptionen ausgewählt werden
- Kleinstes Anschlagmaß von 6 mm auf 5 mm verringert
- Zusätzliche Abwicklungsfaktoren für Radiuswerkzeuge implementiert
- Parameter in Office Software ergänzt
- Biegelinienverschiebung für Radiuswerkzeug verbessert
- Webserver: weitere XML Rückmeldungen implementiert
- Neue Oberwangenwerkzeuge implementiert
- Neue Unterwangenwerkzeuge implementiert
- Hinteranschlag mit Bürsten ohne Winkelanschlag implementiert
- Neue Oberwangenwerkzeuge implementiert
- Oberwange öffnet immer am Programmende (unabhängig vom Schwerpunkt des Biegeteils)
- Software berücksichtigt die Verschiebung der Biegelinie bei Radiuswerkzeugen
- Neue Biegestrategien für Profile implementiert
- Öffnungshöhen der Oberwange optimiert
- Fußschalterbestätigungen reduziert
- Strategieauswahl für Biegeteile mit "Wenden" verbessert
- Strategieauswahl für Profile mit Z-Biegungen verbessert
- Faktor für die Abwicklungsberechnung angepasst
- Materialspezifische Abwicklungsberechnung implementiert
- Anschlagfinger bleiben in Lageregelung
- Min. Anschlagmaß auf 6 mm geändert
- Beim Wenden des Biegeteils bleiben die Anschlagfinger oben
- Eingabe des Biegeteils um Tabellenwert-Eingabe erweitert
- Anzahl der dargestellten Tabellenzeilen erweitert
- Eingabedialog für Tabellenwert-Eingabe verbessert
- Blechdicken für US-Markt auf "gauge" angepasst
- Bei neuen Teilen ohne Materialangabe wird "Stahl" gesetzt
- Neue Oberwangenwerkzeuge implementiert
- Neue Biegewangenwerkzeuge implementiert
- Neue Anschlagkonfigurationen für 2,5 m und 3 m Maschinenmodelle
- Neue Oberwangenwerkzeuge implementiert
- Neue Biegewangenwerkzeuge implementiert
- Neue Biegestrategien für Profile implementiert
- Eingabe von negativen Winkeln im Dialog nicht mehr möglich
- Neue Anschlagkonfigurationen implementiert
- Berechnung der Blechabwicklung für verschiedene Materialien implementiert (beim Import von STEP-Dateien wird der Biege-Innenradius auf 1x Blechdicke gesetzt)
- Feld für die Radiuseingabe ausgeblendet
- Maßskala auf den Wangen wird in der Simulation angezeigt
- Neue Oberwangenwerkzeuge implementiert
- Zudrücken von Umschlägen verbessert
- Schwedische und dänische Sprache implementiert
- Anschlag mit Bürsten implementiert
- Menü zur Maschinenkonfiguration erweitert
- Neue Oberwangen- und Radiuswerkzeuge implementiert
- T-Anschlag implementiert
- Minimale Blechdicke auf 0,5 mm gesetzt
- Innerhalb eines Programms findet keine Biegewangenverstellung statt. Am Programmbeginn wird die maximal benötigte Biegewangenposition eingestellt.
- Texte bei Biegen von Umschlägen im manuellen Modus angepasst
- Niederländische Sprache
- Office-Version: Maschinen-Konfigurationsmenü implementiert
- Editor zur Änderung der Biegefolge implementiert
- Umschlag biegen im Editor in zwei Schritte getrennt: vorbiegen - zudrücken
- Position beim Zudrücken von Umschlägen an Werkzeuge angepasst
- Neues Interface zum Steppbiegen von Radien inkl. Korrekturtabellen
- Speed-Optimizer: Öffnen der Oberwange, wenn Biegewange < 90° und der Schwerpunkt des Biegeteils in der Maschine liegt
- Beim Erstellen des Biegeteils: Sichtseite außen
- Biegewinkel nach Biegerichtung ausgerichtet
- Konfiguration "sheet thickness unlimited" implementiert (Beispiel: Biegen von Kunststoff)
- Neue Oberwangen-Werkzeuge implementiert
- Maschinenmodelle auf geänderte Ausführung angepasst
- TURBO2plus RAS 62.25-2 implementiert
- Darstellung des Biegeteils in der Simulation verbessert
- Spalten in der Biegeteilauswahl angepasst
- Standard Blechdicke auf 0,5 mm gesetzt
- Profileditor für die Eingabe von Biegeprofilen
- Oberwangen-Werkzeug 40V implementiert
- Biegewangen-CrownTool implementiert
- Hinweis auf Biegewangenverstellung eingefügt
- Materialtabellen eingeführt (ohne negative Winkel)
- Anschlagen an stumpfen Winkeln
- Unterstützung der Anschlagfinger beim Zudrücken von Umschlägen
