XL-Center Software 1-click Programmierung
XL-Center Software
1-click Programmierung
XL-Center Software
Die XL-Center Software wurde speziell für das XL-Center entwickelt.

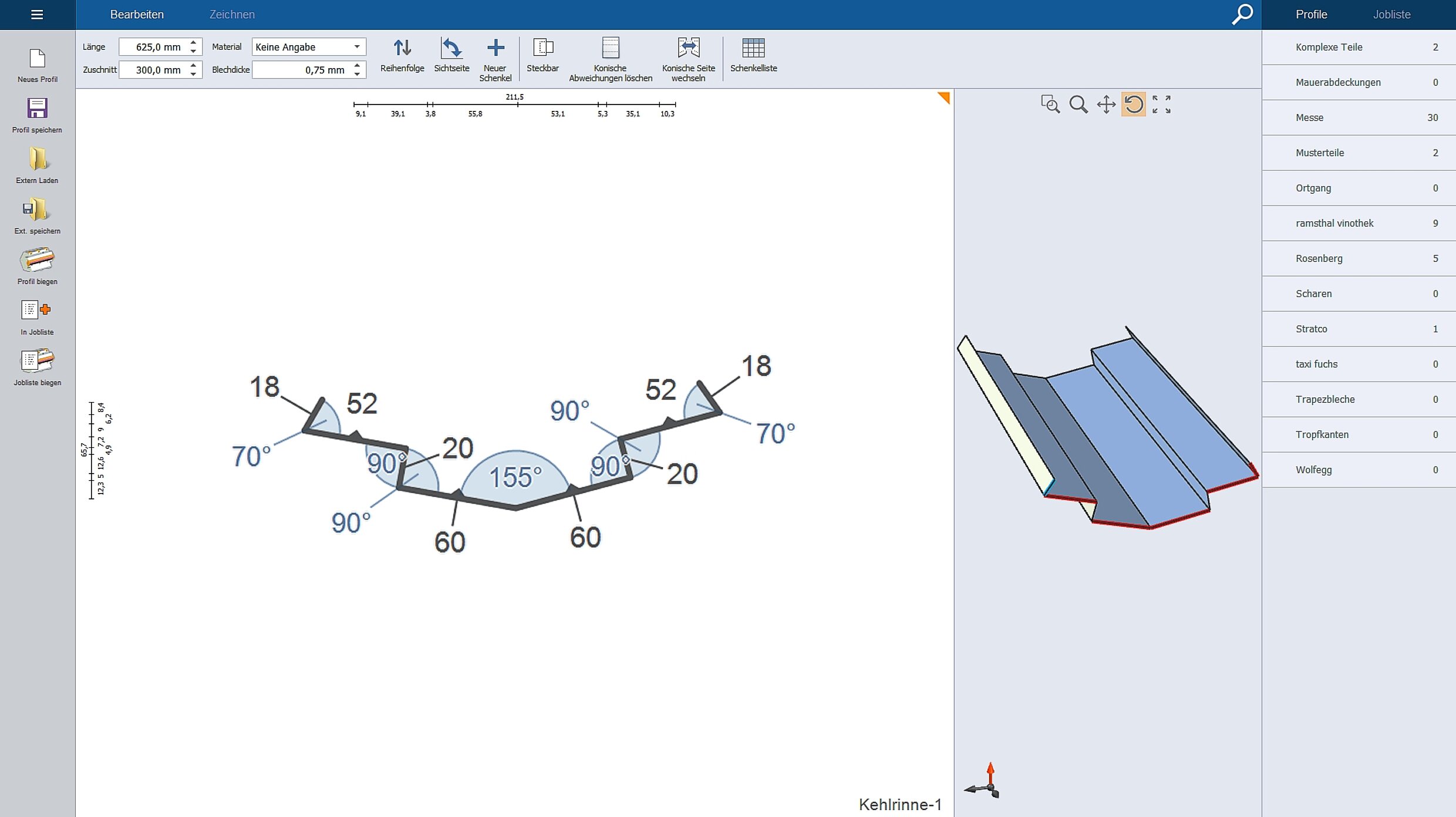

Biegeteile eingeben oder aufrufen
- Biegeteile am Büro PC zeichnen und in 2D oder 3D inklusive Farbseite aus jeder Perspektive betrachten.
- Alternativ Schenkel- und Winkelmaße eingeben und das Biegeteil entsteht am Bildschirm.
- Oder: ein Profil aus einem Profilkatalog auswählen und bei Bedarf Schenkel und Winkel verändern.
- Oder: ein Profil importieren, das am Tablet PC auf der Baustelle gezeichnet wurde.
Ein-Klick-Programmierung
- Die Software programmiert die Biegeabläufe automatisch mit einem Mausklick!

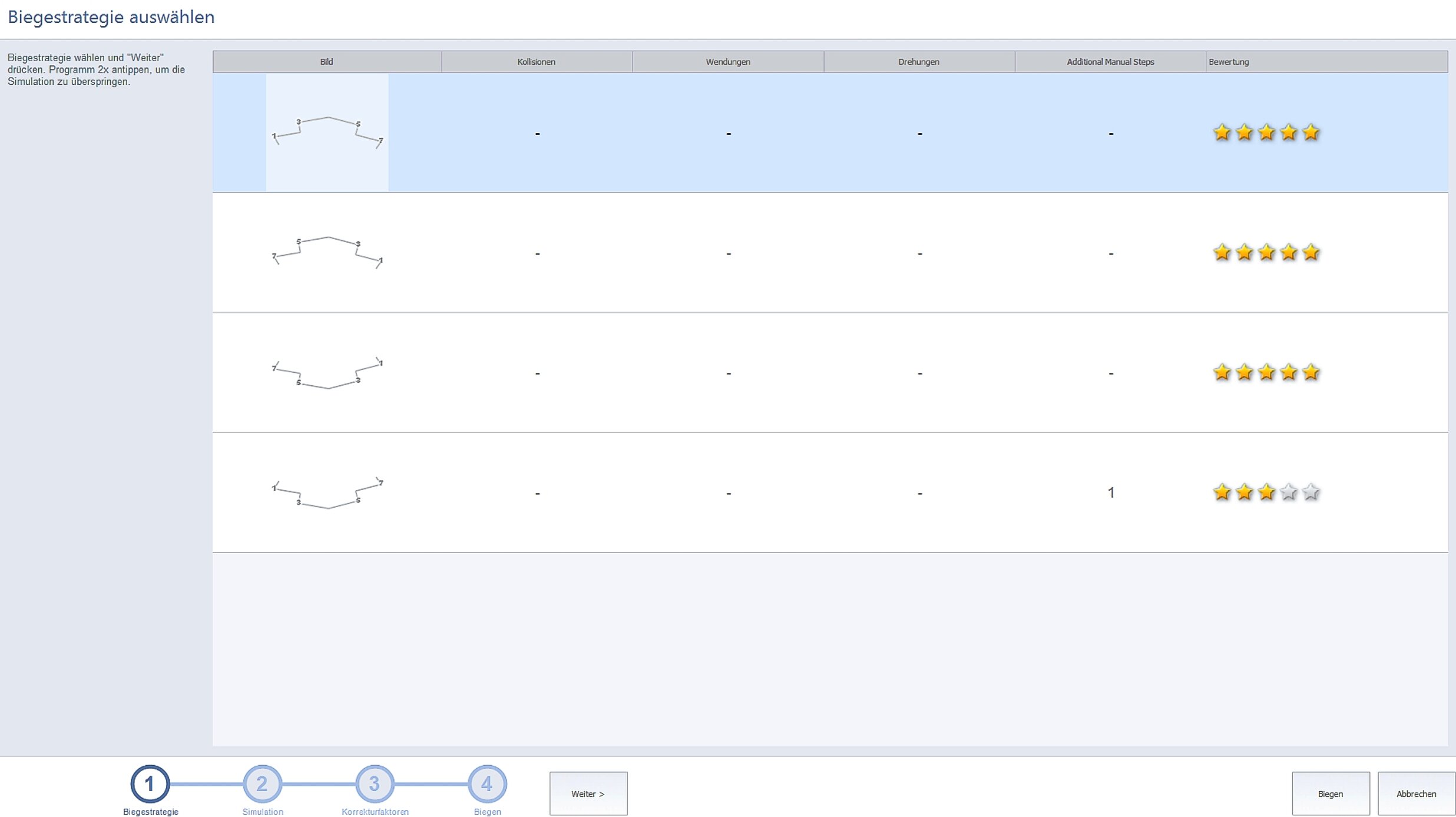

- Sind mehrere Abläufe möglich, erstellt die Software eine Rangliste der Varianten.

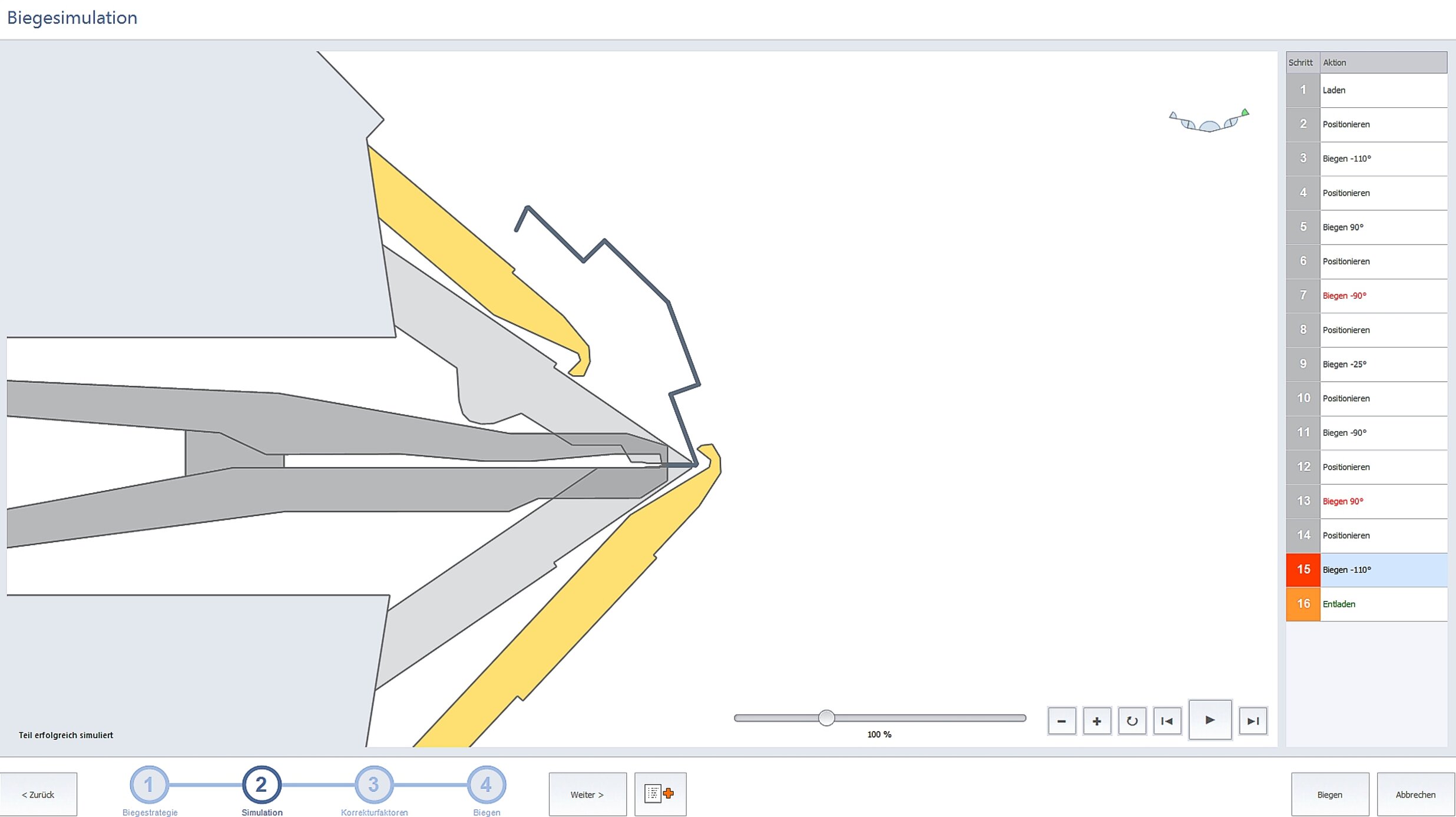

- Eine 2D oder 3D Biegesimulation stellt die Biegeabläufe exakt dar.
- Per Kundennetzwerk oder USB-Stick gelangt das Biegeprogramm an die Maschine.
Biegen und Korrigieren

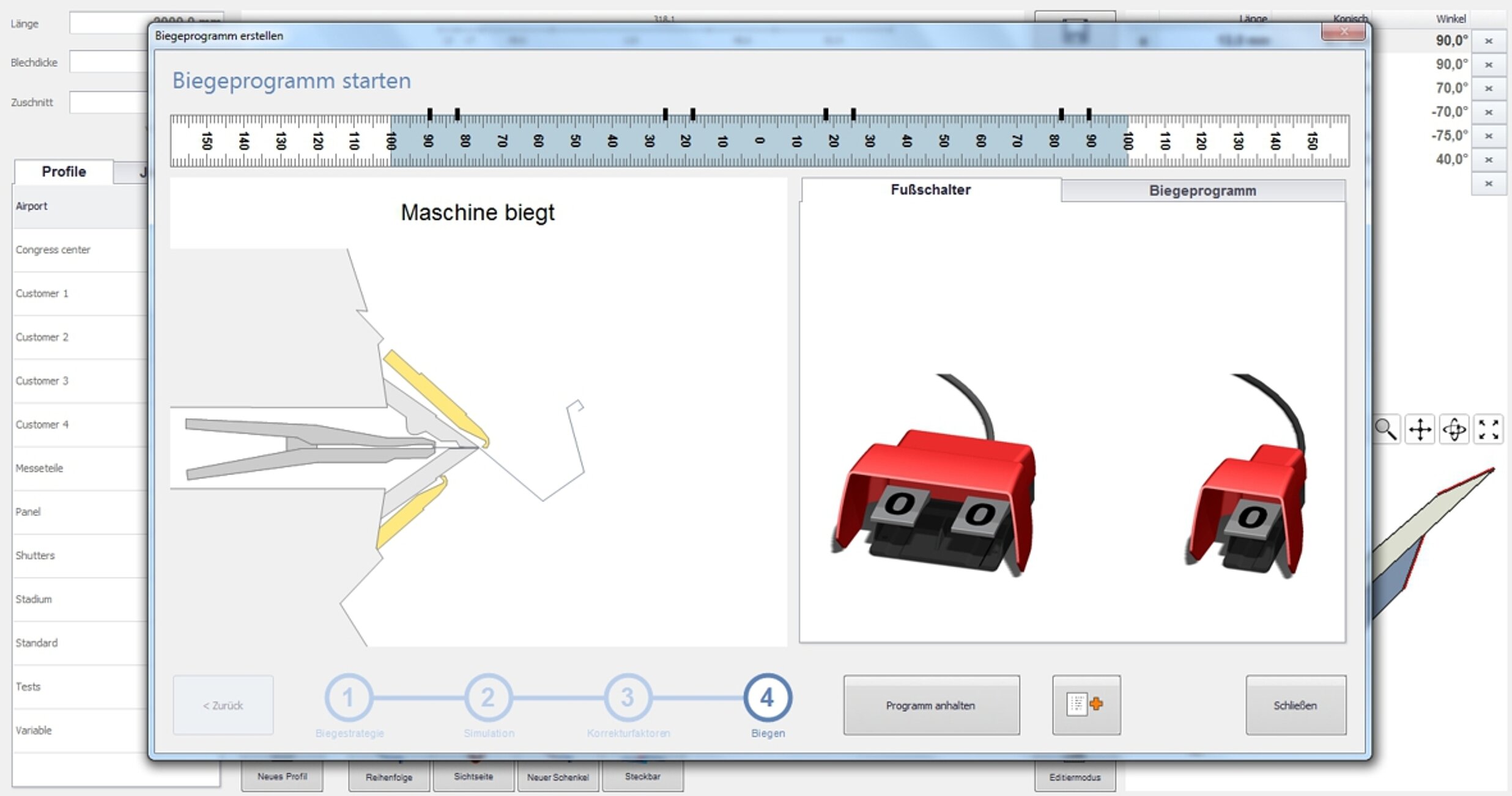

- Nach dem Programmstart zeigt die Steuerung dem Bediener exakt an, was er zu tun hat.
- Das beinhaltet: Einlegeposition, Farbseite, welcher Fußschalter gedrückt werden soll etc.

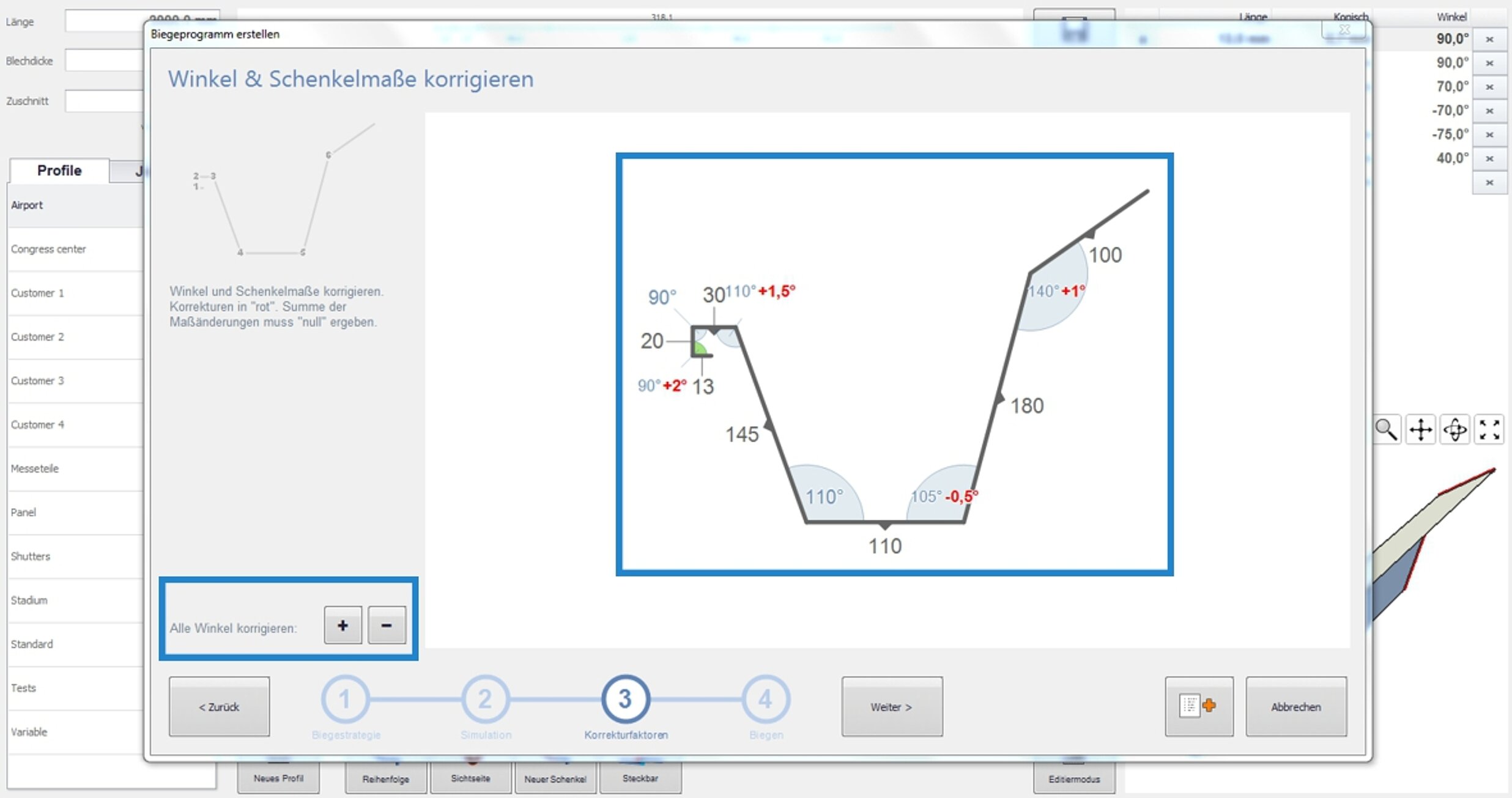

- Nachdem das erste Teil erstellt ist, gibt es komfortable Möglichkeiten zur Programmkorrektur.

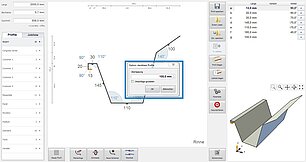

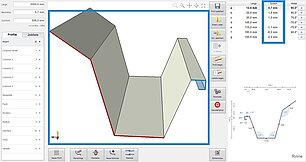

Steckbare / konische Profile

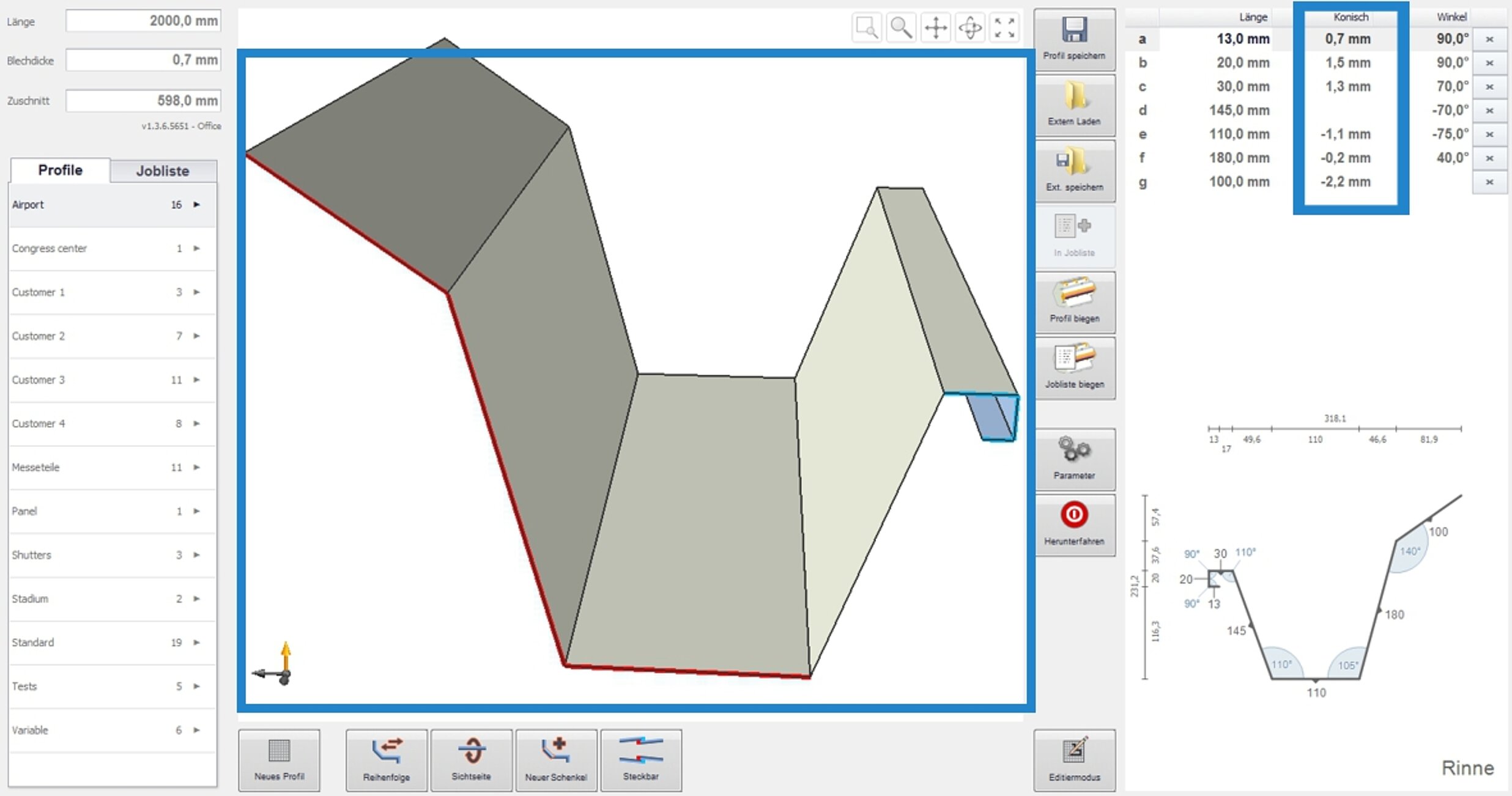

- Die XL-Office Software erstellt mit nur einem Mausklick konische Profile.

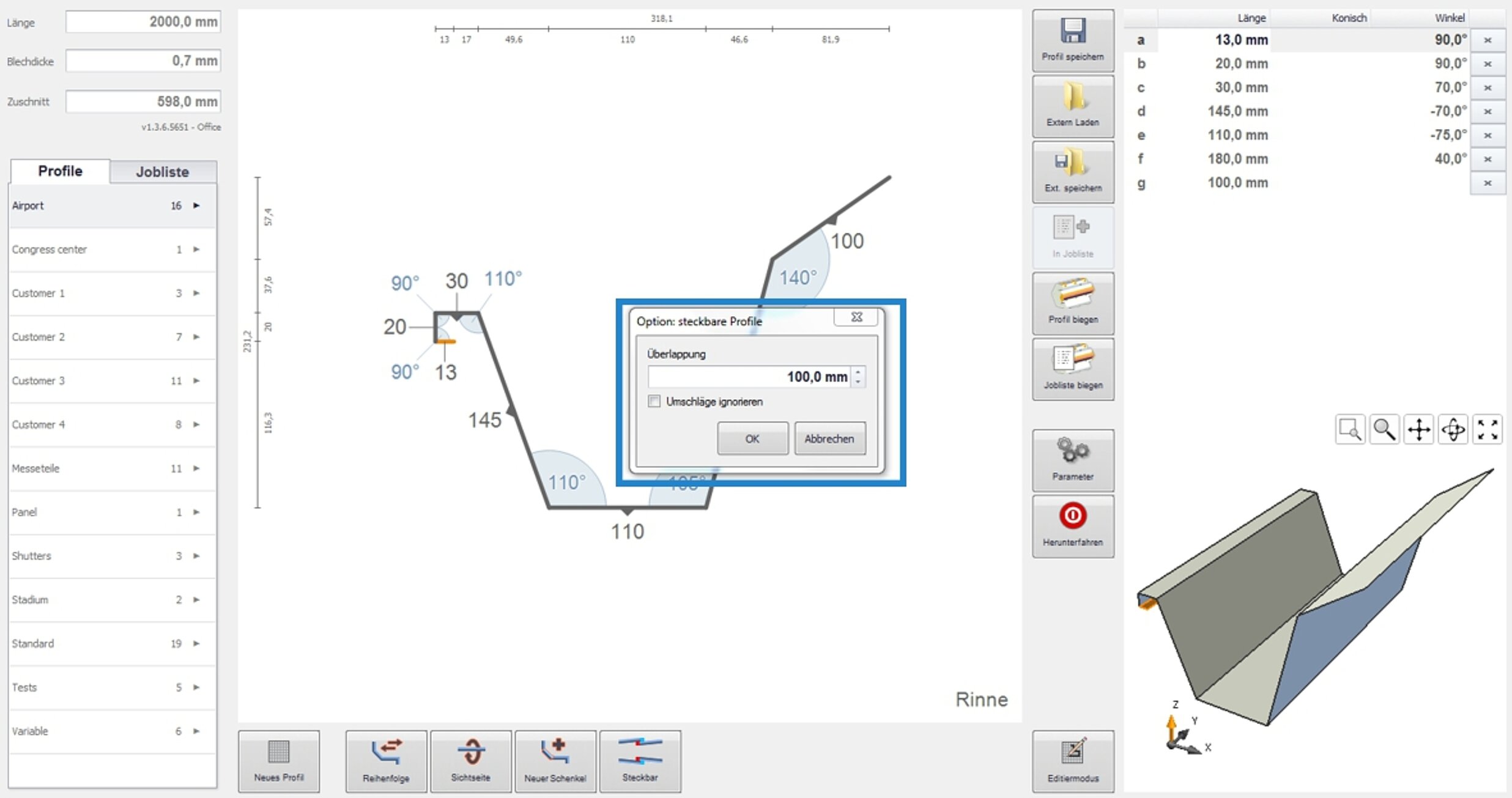

- Sie legen nur noch fest, wie weit die Profile ineinander steckbar sein sollen (Überlappung).
- Die Software kalkuliert die Schenkelmaße vollautomatisch.
- Beim Abarbeiten des Programms zeigt die Software an, wo die Platine in die Maschine eingelegt werden soll.
- Das Ergebnis sind passgenaue Profilübergänge ohne jeglichen Zusatzaufwand!

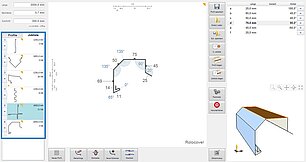

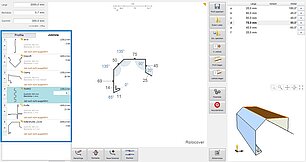

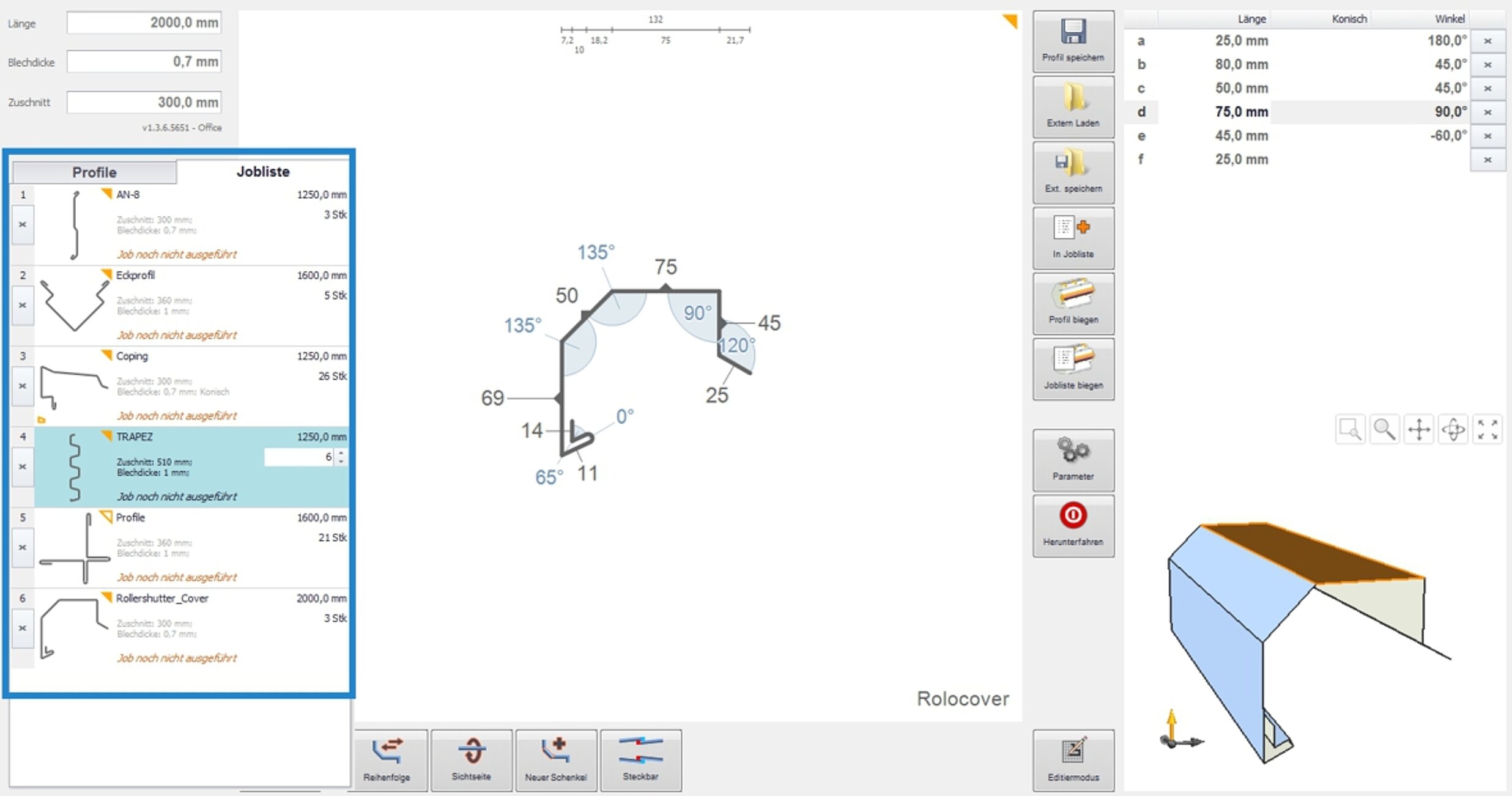

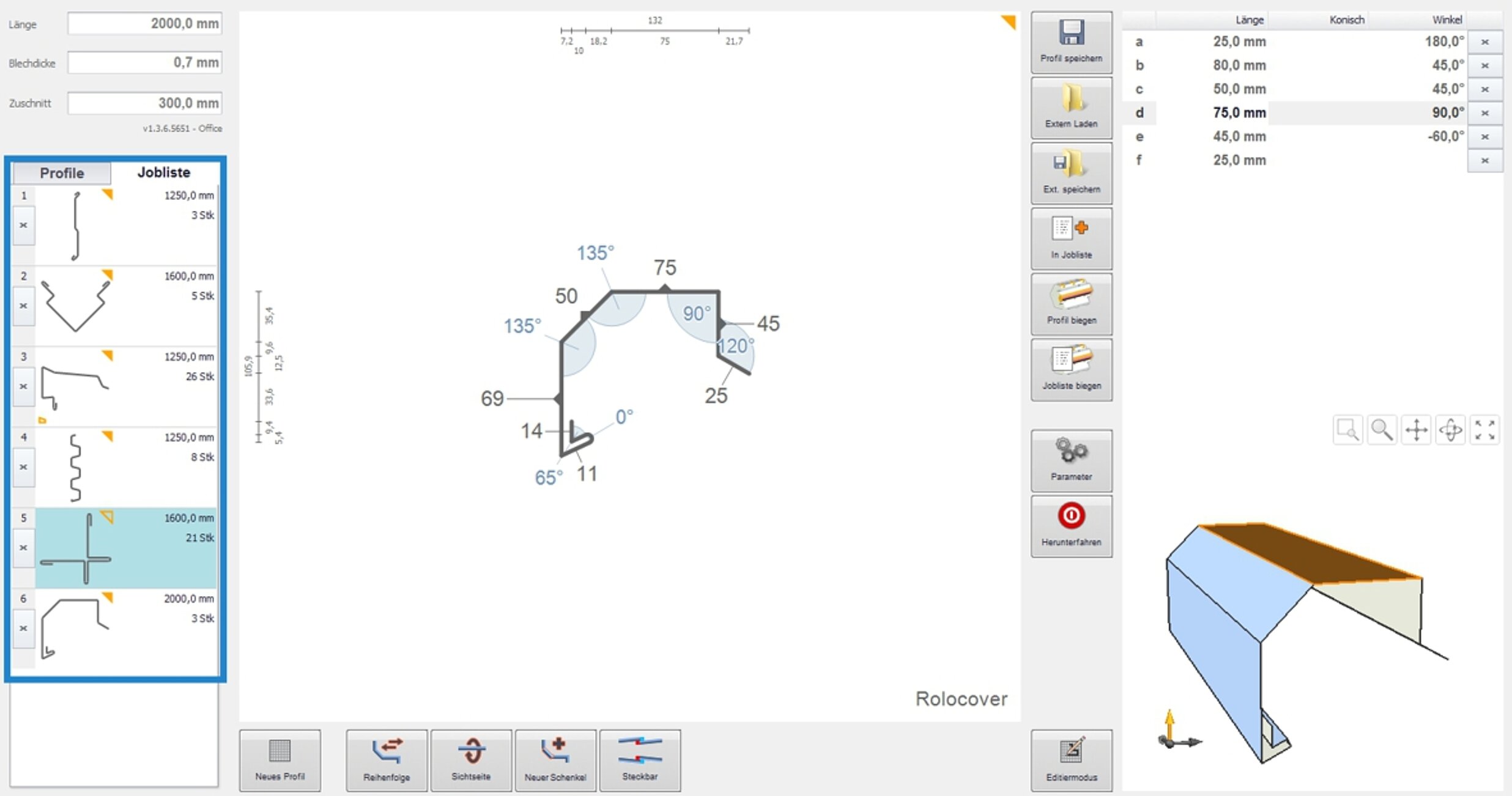

Joblisten
- Mittels Joblisten verwalten Sie Produktionsaufträge mit mehreren Profilen und unterschiedlichen Mengen.
- Die Jobliste zeigt die Mengen und die Auftragsdaten.
- Mit Joblisten können Sie eine Auftragsreihenfolge festlegen.
- Beim Abarbeiten zeigt die Steuerung, an welchem Auftrag Sie gerade arbeiten.
Profilverwaltung / Profilarchiv
- Sie können Profile in individuellen Kategorien abspeichern (z.B. sortiert nach Kundennamen, Projekt, Profilnamen oder Artikelnummern)
- Die Kategorien sind übersichtlich dargestellt. Ein Mausklick und das Profil steht zur Bearbeitung bereit.
- Sie können das Profil auch exportieren, damit es für andere Anwendungen (z.B. Verkaufsunterlagen, Packscheine) zur Verfügung steht.
Softwareversionen
Sie haben eine Software-Updatevereinbarung abgeschlossen?
Dann können Sie Ihre Maschinen-Software und Office-Software auf den nächst höheren Stand updaten.
- Umfasst kostenlose Updates der Maschinen-Software
- Umfasst kostenlose Updates der Office-Software
- Version der Maschinensoftware und Office-Software müssen übereinstimmen
- Für Updates zusätzlich erworbener Office-Lizenzen ist der Abschluss der Update-Pakete für die Folgelizenzen erforderlich
- Online-Verbindung zum PC muss vorhanden sein
Was muss ich tun?
Bitte melden Sie sich bei RAS. Nach Überprüfung der Daten nehmen wir mit Ihnen Kontakt auf. Wir benötigen folgende Angaben:
- Adresse
- Ansprechpartner mit Email und Telefon
- Maschinennummer
- Bildschirmoberfläche standardisiert
- Abläufe beim Biegen von Radien verbessert
- Maschinendaten über Webserver abrufbar (Industrie 4.0)
- Verbesserte Eingabe von Biegeradien bei Neuteilen
- Einstellungen in den Benutzerebenen angepasst
- Fehlerhaftes Verhalten der Scroll-Leiste behoben
- Ungarische Sprache integriert
- CutModul rechts implementiert (Nur für 6 m Maschine)
- Finnische Sprache integriert
- Konfiguration für das CutModul auf der rechten Maschinenseite
- Französische Sprache integriert
- Bulgarische Sprache implementiert
- CutModul als anwählbare Option integriert
- MDM - Maschinen Daten Monitoring integriert
- Neue Benutzeroberfläche
- Oberwangen-Spannmaß kann manuell eingegeben werden: Spannen auf empfindlichen Materialien
- Das Oberwangen-Spannmaß wird je nach Biegewinkel automatisch begrenzt
- Sprache: türkisch hinzugefügt
- Strategiebewertungen bei Umschlägen: In der Praxis sind beim Biegen von negativen Umschlägen die Resultate beim „Zudrücken unter der Oberwange“ besser als beim Zudrücken mit "Tropfenform". Das wird im Ranking berücksichtigt.
- In der Installationsroutine ist die 2D-Simulationsansicht aktiviert. Auf 3D kann umgeschaltet werden.
- Abläufe beim Biegen von breiten Blechen in der Maschinensoftware optimiert (z.B. Trapezblech): Biegegeschwindigkeit reduziert sich automatisch, sobald das Blech über ein einstellbares Parametermaß aus der Maschine heraus steht.
- Umschlagoption „2x Zudrücken“: Bessere Ergebnisse, da Umschlag zuerst komplett unter Oberwange und danach noch einmal als Tropfenform zugedrückt wird.
- Englische Sprache erweitert
- Biegen von Umschlägen auf beiden Seiten bei Blechen mit Breiten über 750 mm
- Zusätzliche Spalte "Manuelle Schritte" bei Biegestrategien
- Servicemenü übersichtlicher gestaltet
- Sprachen: niederländisch, französisch, schwedisch
- Dauert das Einlesen und Speichern ungewöhnlich lange, wird eine Sanduhr eingeblendet (z.B. Netzwerkprobleme)
- Optionaler QR-Code-Scanner integrierbar
- - ohne Bendex-Shop: Suche nach Programm auf Maschinensteuerung
- - mit Bendex-Shop: Suche nach Programm auf Server
- Anzeige aller Meldungen in einem Statusfenster: ROT = Störung, GELB = Warnung, BLAU = Hinweis
- Aktuelle Fußschalterfunktion auch im Tippbetrieb angezeigt
- DLL Änderung: Fehlermeldungen beim Start eliminiert
- Programmstruktur geändert
- HTTP Schnittstelle für Kommunikation Office zu Maschine: automatische Parameterübernahme aus Maschine
- Backup-Funktion der Programme aus der Maschine (max. 30)
- Einlesen der Materialtabellen aus der Maschine mit Bestätigungsdialog
- Aufgabenlisten mit Profilvergleich
- Stepbiegen erweitert: Stepwinkel für jeden Radius individuell einstellbar
- Sprachen: italienisch und kroatisch
- Übergreifen von Profilen: Funktionalität der großen Greiferzangen erweitert
- Manuelles Wenden, wenn Blechzuschnitte die das max. Einlegemaß überschreiten
- Bei reduzierten Biegewangengeschwindigkeit wird der Rückweg dennoch mit 100% gefahren
- Touchbereich speziell bei den Schiebereglern verbessert
- Finnische Sprache
- Der Profileditor zeigt die einzelnen Biegeschritte eines Radius an
- Freifahren bei Biegungen > 85 Grad vermeidet Kollision zwischen Oberwange und Biegeteil
- Inch Unterstützung in Materialtabellen
- HTTP Schnittstelle
- On Screen Keyboard Layout für die Sprachen tschechisch, italienisch, portugiesisch, rumänisch, slowenisch
- Geschwindigkeitsoptimierung durch Überschleifbewegungen
- Web-Interface: Anzeige Produktionsstatus (Option)
- Biegestrategien verbessert (Strategien berücksichtigen manuelle Biegungen)
- Erweiterung auf max 500 Programmzeilen
- Umschläge können manuell vorgebogen und zugedrückt werden
- Integration der KIT Produktion in der Jobliste
