Einfache Automatisierung
beim Beladen von Platinen
und Stapeln der fertigen
Biegeteile
Multibend-Center ECOauto Biegezentren
ECOauto: Multibend-Center ECO mit Automa...
Multibend-Center ECO: Equipment für Lede...
Multibend-Center ECOauto: Automatisches ...
ECOauto: ECO mit Automatisierung
Nachdem das RAS Multibend-Center ECO als günstige Einsteigerlösung ins automatische Biegen seine Fangemeinde gefunden hatte, kam schnell der Wunsch nach einer einfachen Automatisierung beim Beladen von Platinen und Stapeln der fertigen Biegeteile auf. Hier ist die Lösung: Multibend-Center ECOauto.
Maschinen-Highlights
- Automatisches Beladen der Platinen von einem Blechstapel
- Automatisches Entladen und horizontales Stapeln der Biegeteile
- Automatisches Ausrichten der Platinen
- Automatische UpDown-Biegeabläufe
- Automatischer Werkzeugwechsel
- Bürstentisch
- Höchste Produktivität, höchste Präzision und Wiederholgenauigkeit
- Kratzfreies Biegen, kein Werkzeugverschleiß
- Ein-Klick-Programmierung der Biegeteile
- Geringer Platzbedarf
Das Ausstattungspaket
Das Biegezentrum Multibend-Center ECOauto umfasst:

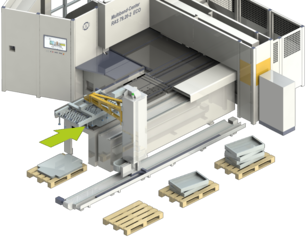

- Automatisches Zuführen von Platinen von einem Stapel

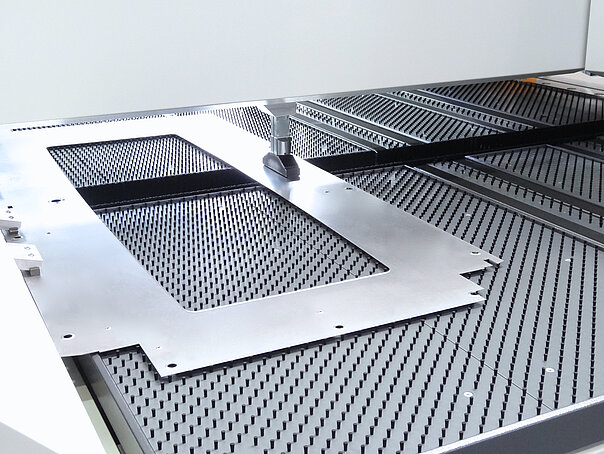

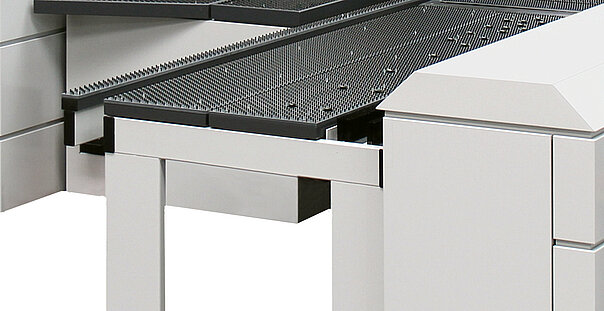

- Sauger-Messtisch mit Bürsten

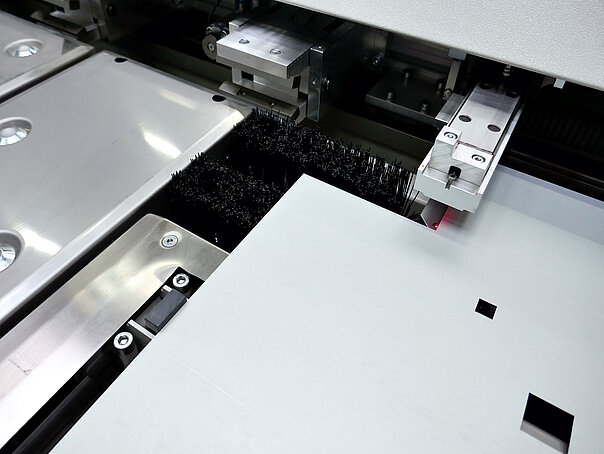

- Magic-Eye Platinenscanner zum optischen Vermessen

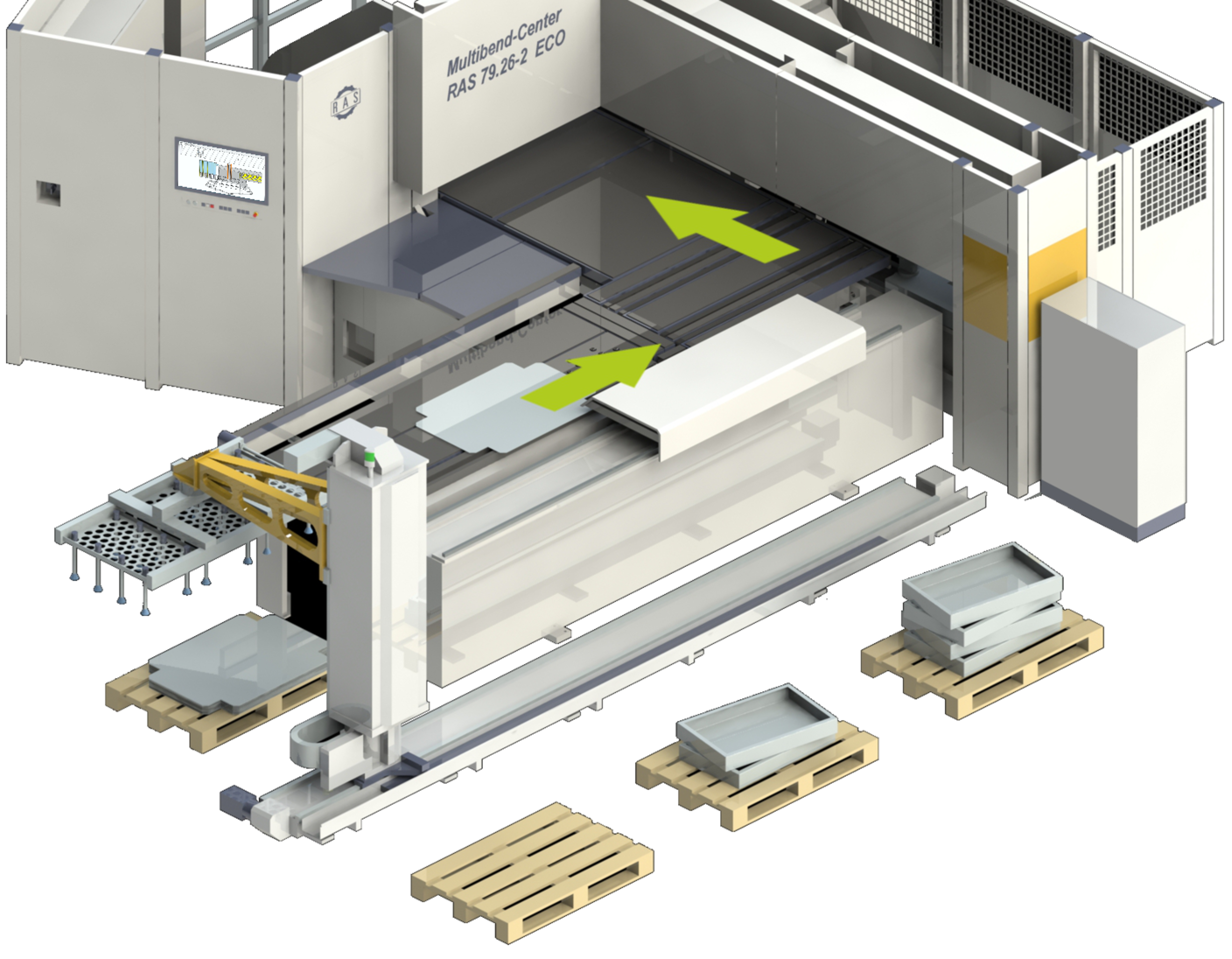

- Automatische Übergabe der Platine an den Manipulator

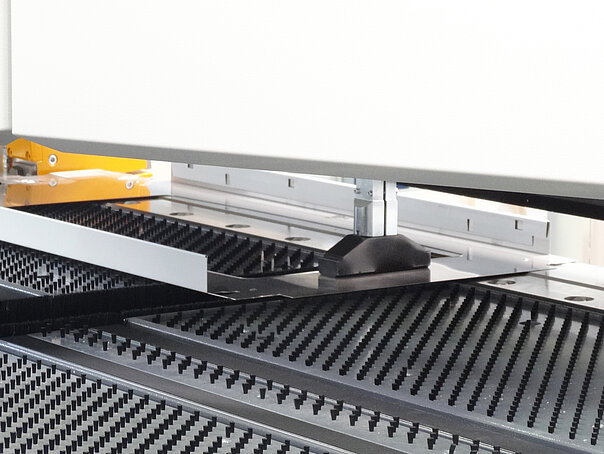

- Manipulator zum Drehen und Positionieren die Biegeteile
- Biegen nach oben und unten

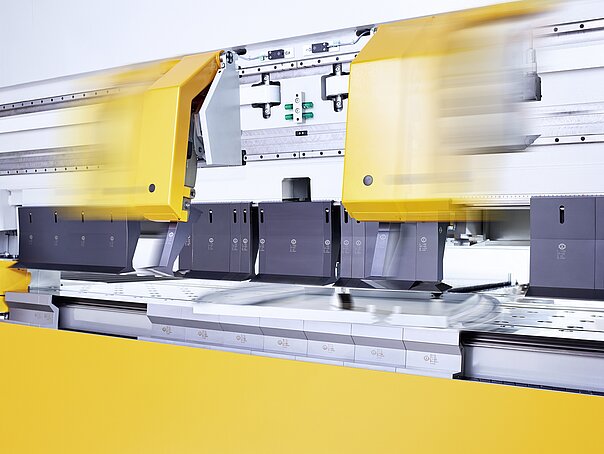

- Werkzeugwechsler zum automatischen Rüsten

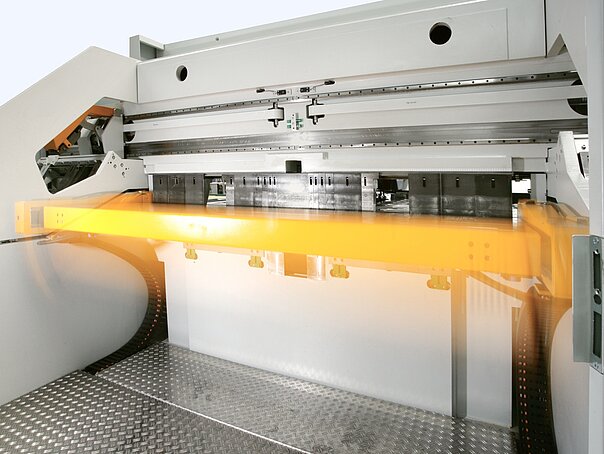

- Werkzeuge für die Oberwange, Biegewange und Unterwange
- Drehfuß-Eckstücke zum Ein- und Ausdrehen in gebogene Schenkel
- Horizontales Stapeln der Biegeteile

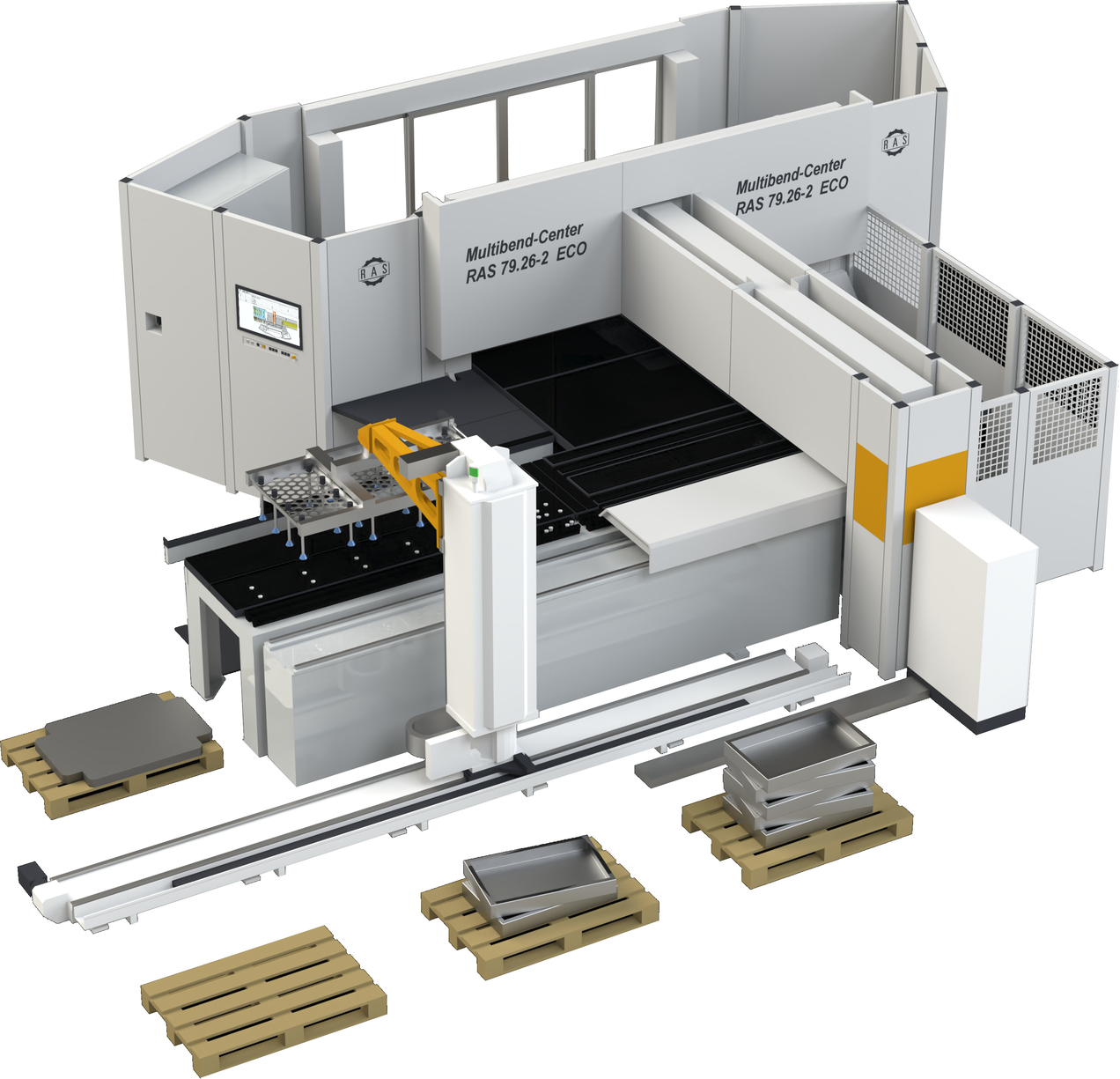

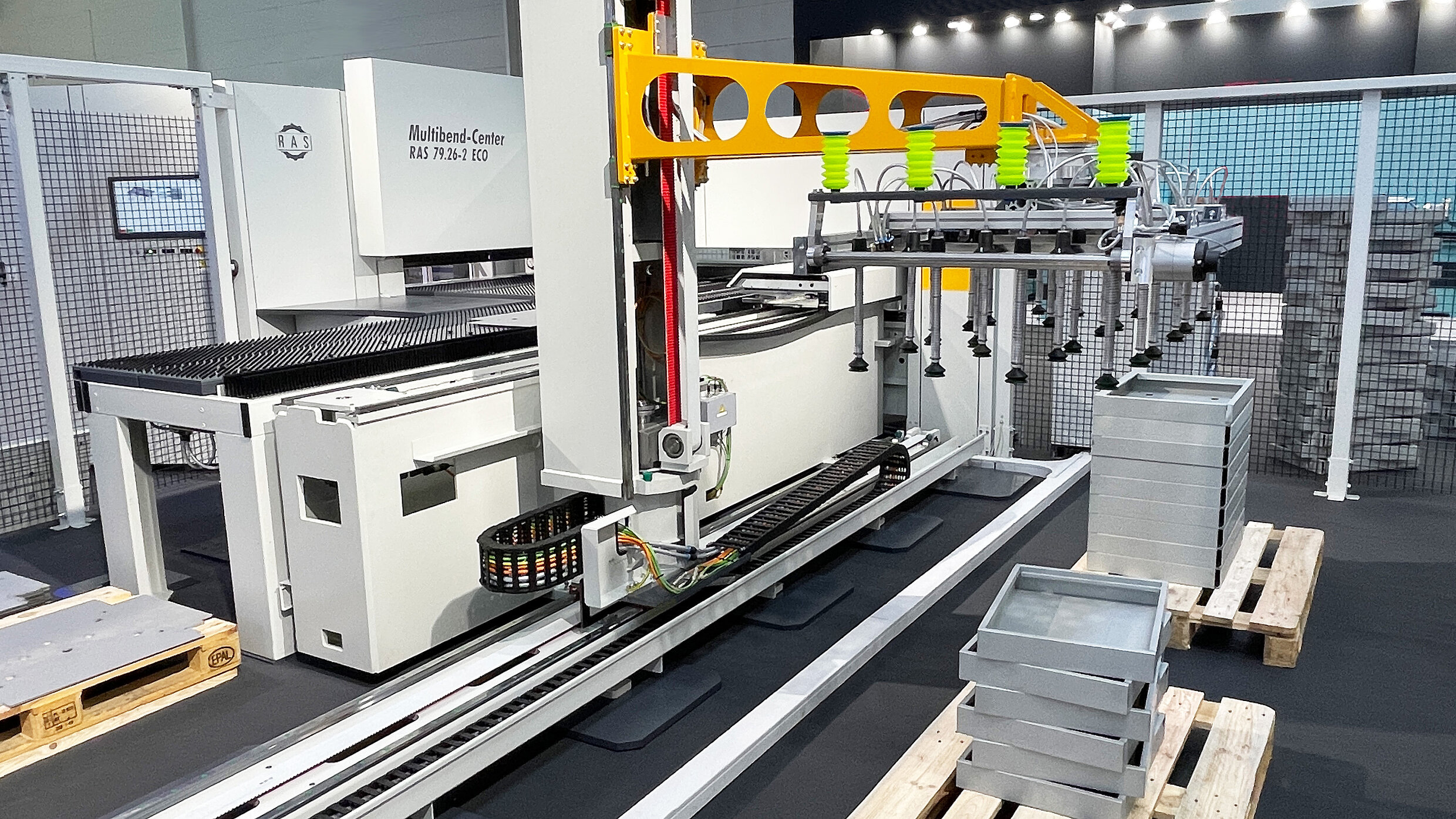

Palletizer Automatisierung

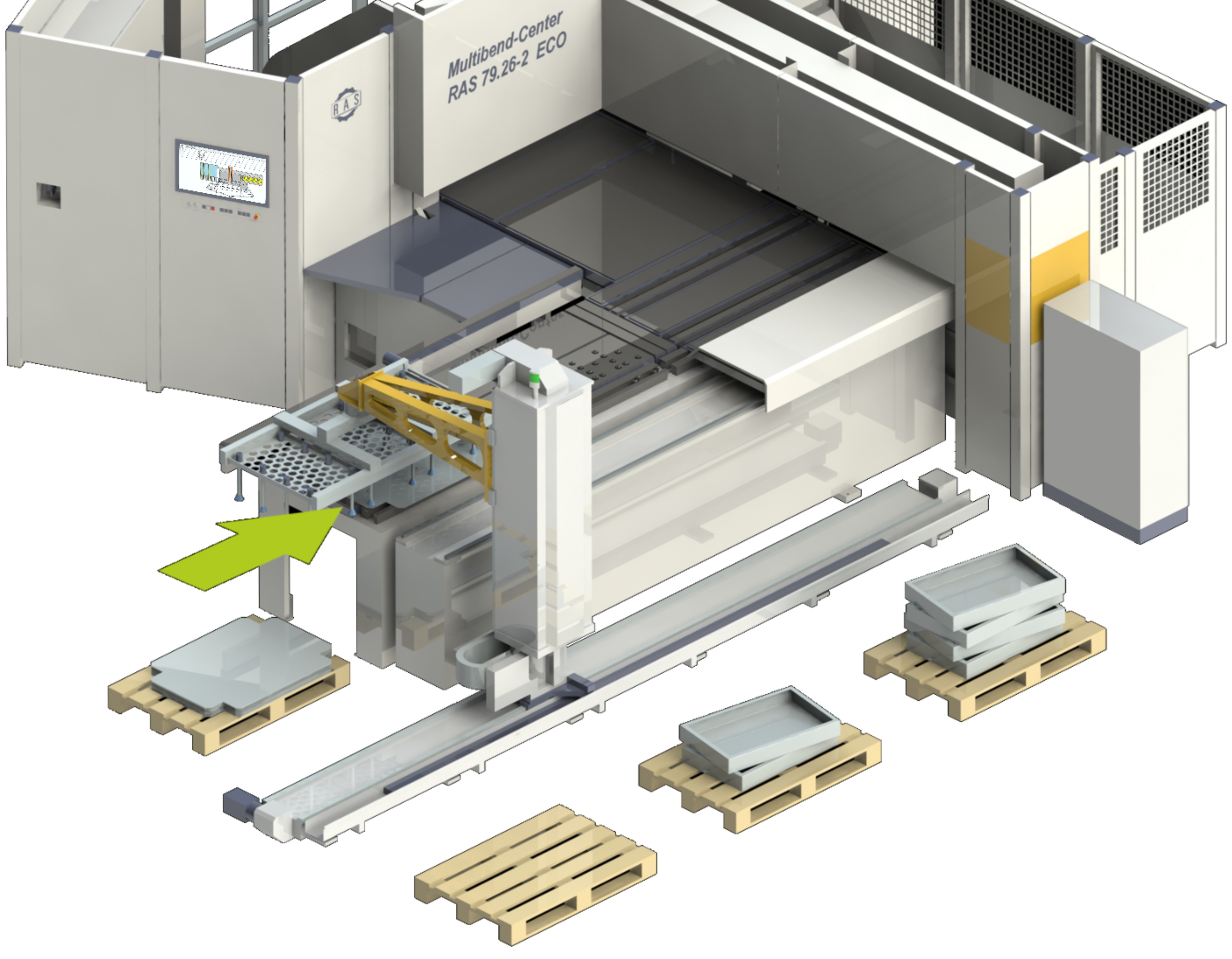

- Beladesystem zum automatischen Zuführen der Platinen von einem Blechstapel mit sortenrein und kantengenau gestapelten Blechen

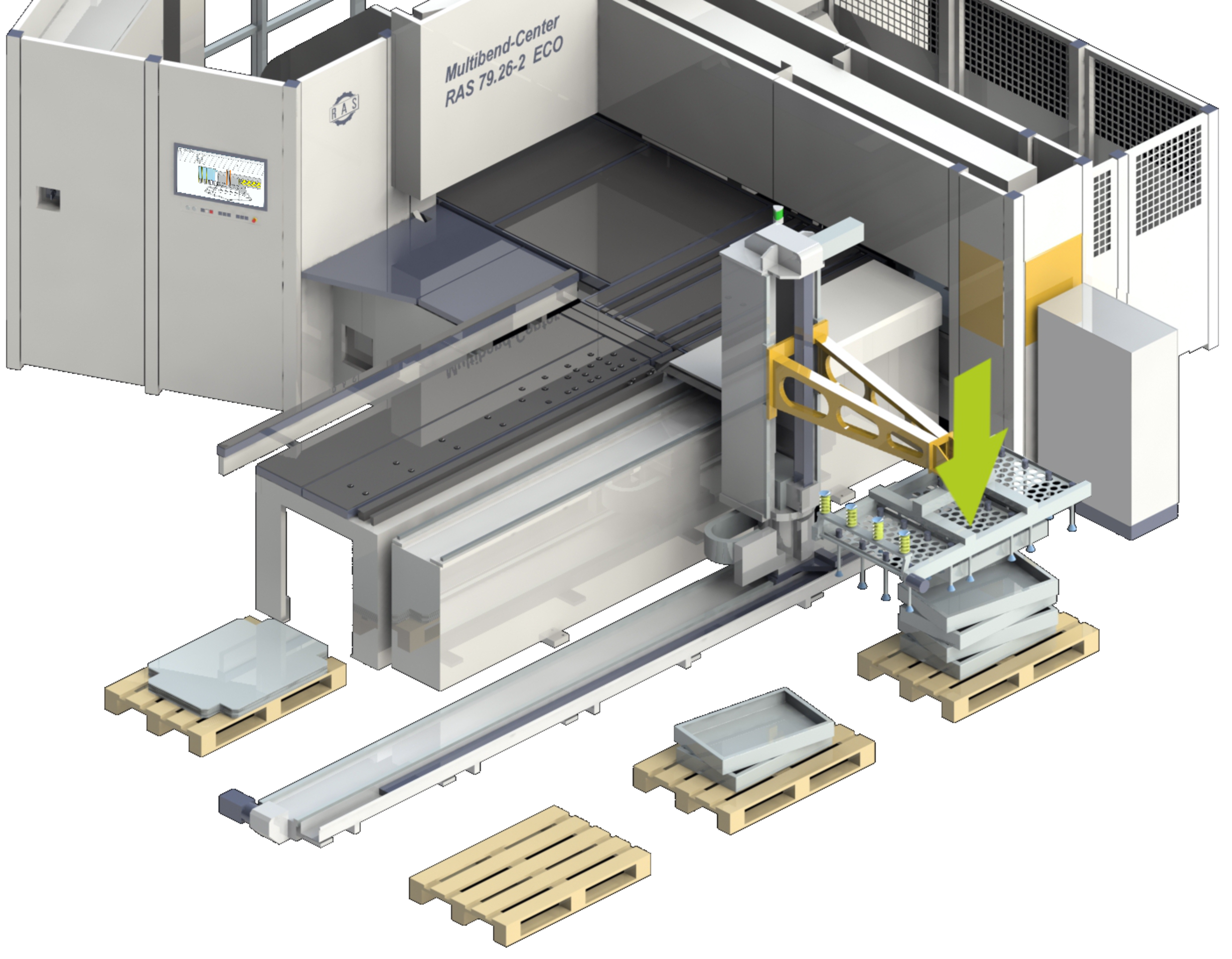

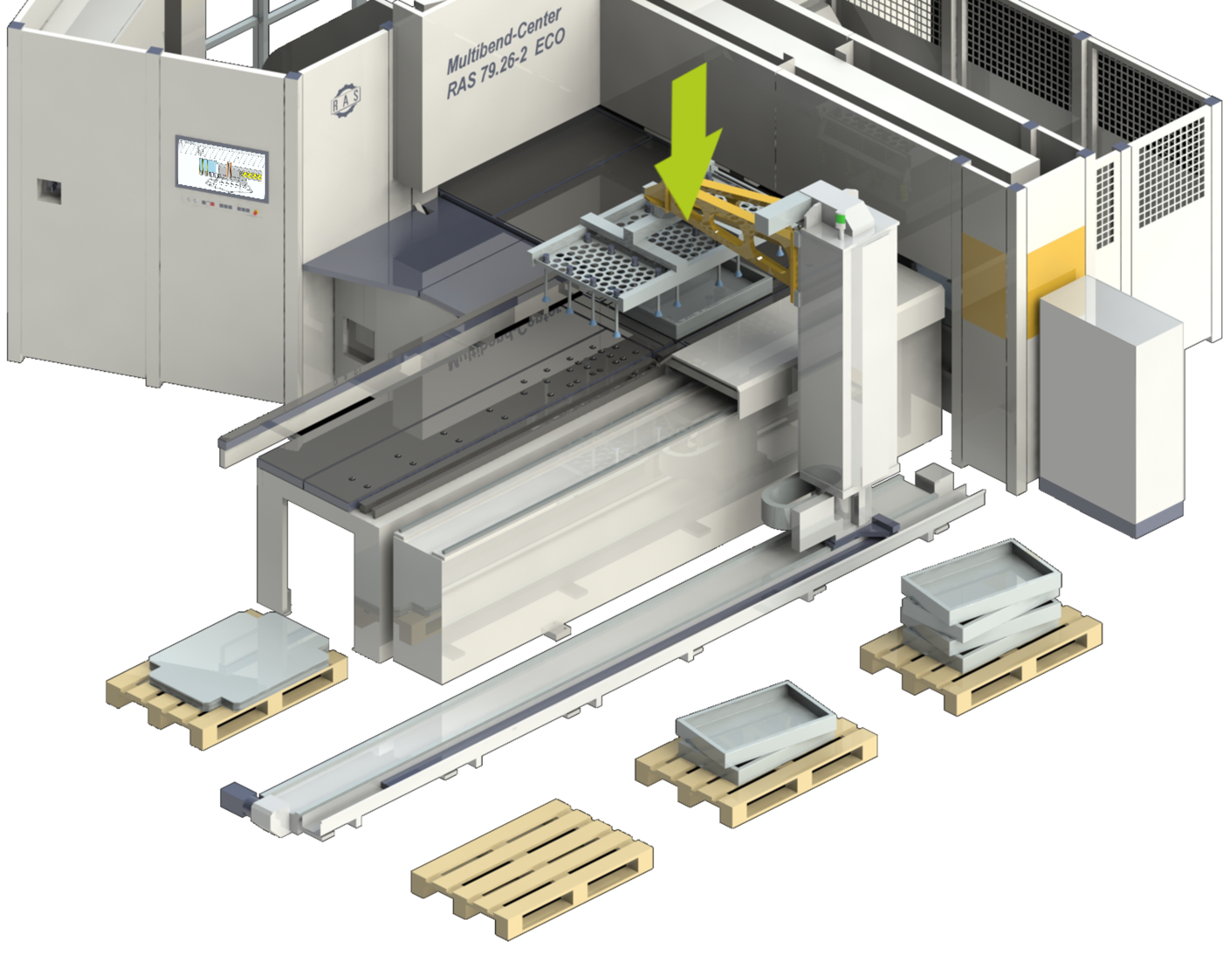

- Aufnehmen und horizontales Stapeln der Biegeteile auf Paletten
- Saugrahmen umfasst folgende Funktionen:
- Abschälen der obersten Platine mit Vorsaugern
- Schnelles manuelles Verstellen der Saugerpositionen

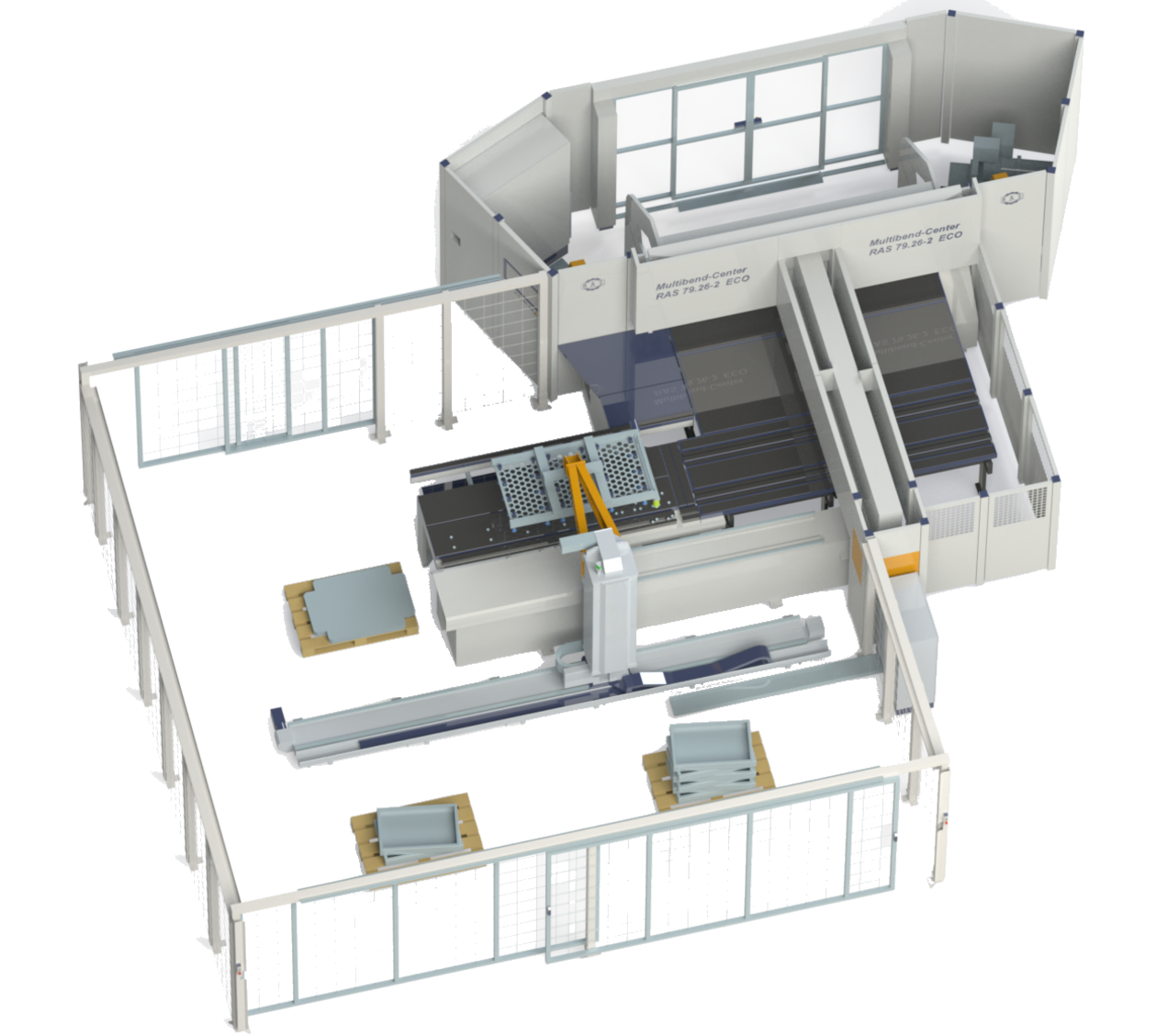

- Sicherheitssystem mit elektrisch überwachten Türen
Das Gesamtpaket beinhaltet auch noch:
- Erweiterte CellControl Software mit den Funktionen des Palletizers
- Zusammenstellen von Joblisten
- Online-Support bei Service- und Anwendungsfragen für ein Jahr
Optional lässt sich das Ausstattungspaket noch ergänzen mit:

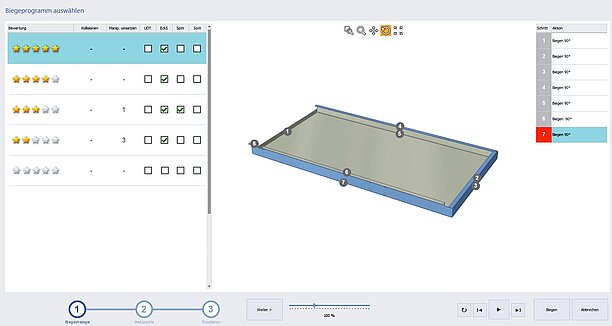

- Bendex Office-Software
- Automatische Programmierung der Biegeabläufe
- Bewertung unterschiedlicher Biegeabläufe

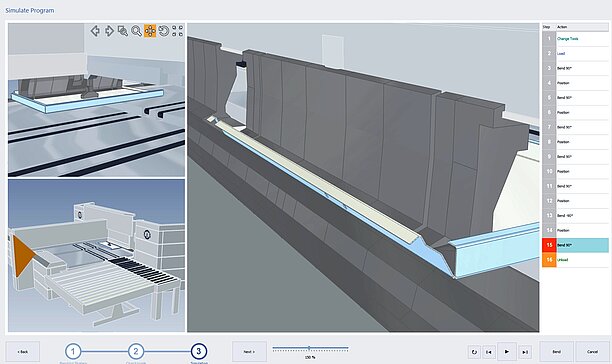

- 3D Simulation der Biegeabläufe
- Software-Updates der Bendex Office-Software für ein Jahr

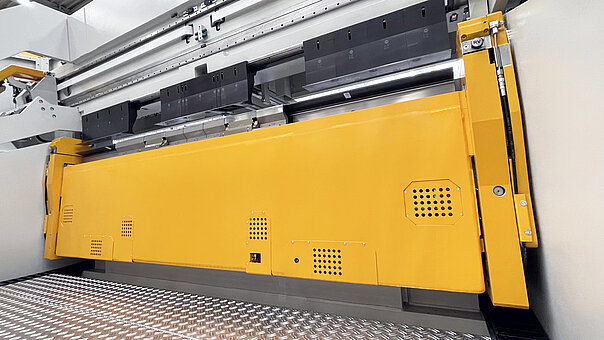

- Biegewange mit manueller Bombieroption

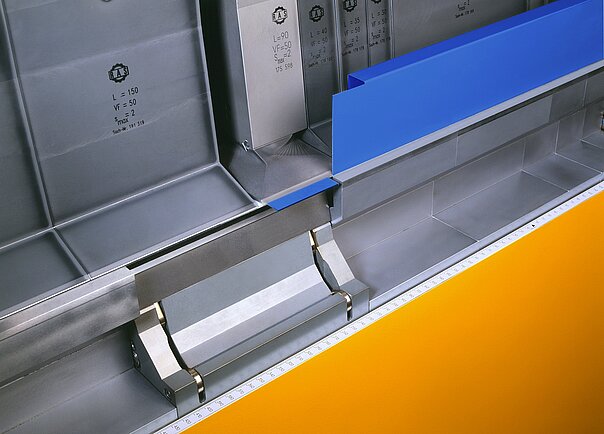

- UpDownTools für unterbrochene Biegelinien

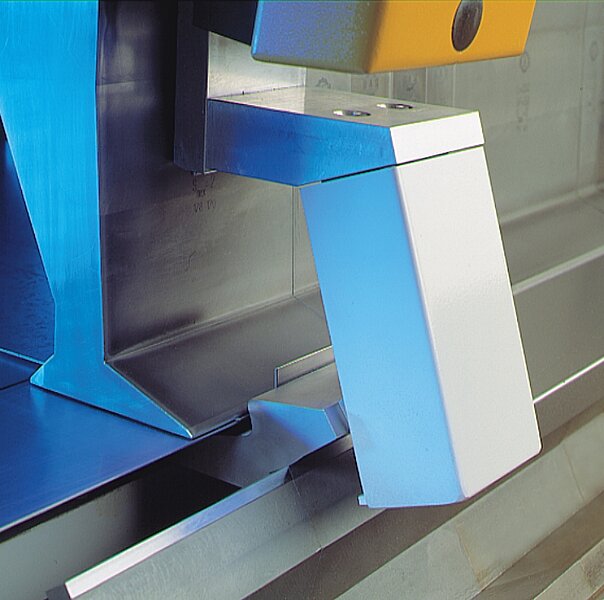

- Lappenbiegewerkzeuge für Laschen und Schweißlappen
- Verstärkte Werkzeuge für 2,5 mm Stahlblech
RAS Multibend-Center ECOauto – Technische Daten
 |
RAS 79.26-2 ECO-AUTO |
|---|---|
| Biegelänge max | 2560 mm |
| Blechdicke max (400 N/mm²) | 2,0 (2,5) mm |
| Biegeteilhöhe max (vierseitig) | 203 mm |
| Platinenlänge max | 2660 mm |
| Platinenbreite max | 1500 mm |
| Maschinenabmessungen | 8850 x 10900 mm |
