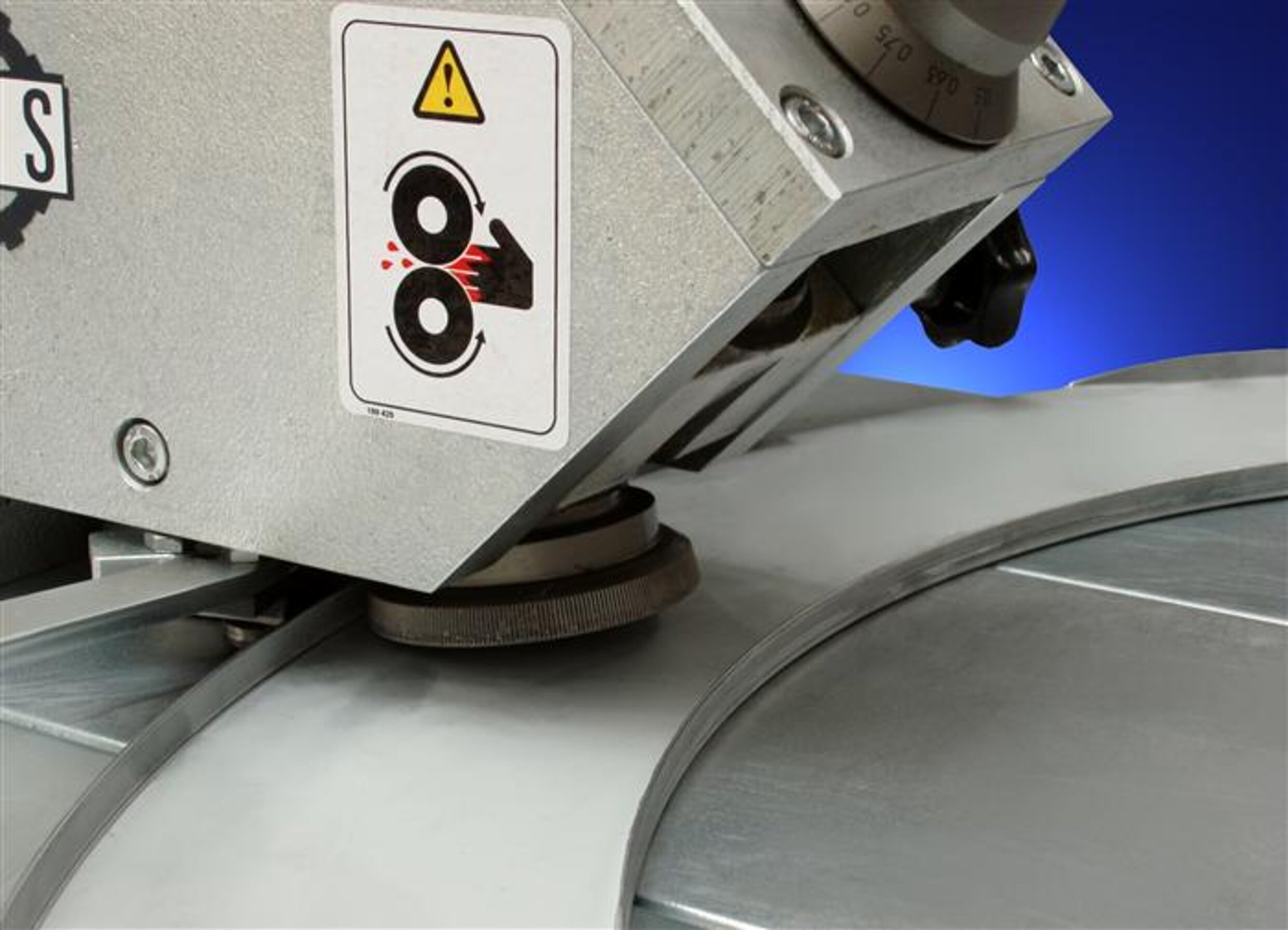

Schnelles Aufstellen von
Borden an geraden, runden
und kurvigen Blechen
RAS 21.20 Bördelmaschine
Bördelmaschine RAS 21.20 | RAS 21.20 Fla...
Bördelmaschine RAS 21.20 | Flanging mach...

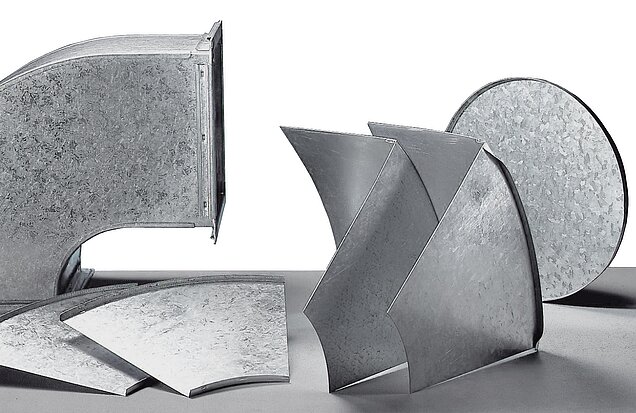

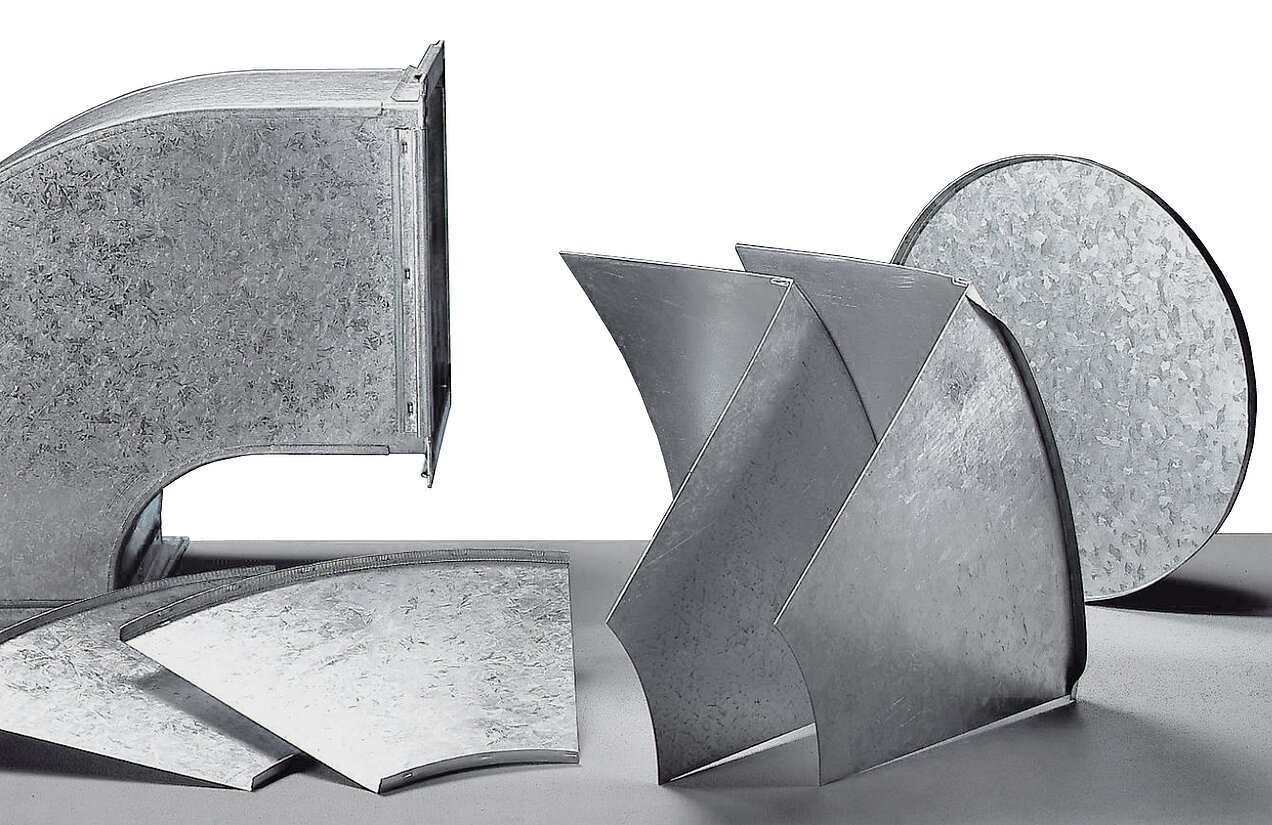

Formstücke bördeln
Die Bördelmaschine RAS 21.20 ist ein bewährter Helfer in der Lüftungsindustrie, wenn Bogensegmente für Luftkanäle hergestellt werden. Die Umformrollen stellen die Borde an Bogensegmenten auf 90 Grad hoch und bereitet die Luftkanalkomponenten für die Pittsburgh- oder Schnappfalz-Verbindungen vor. Schnell. Sicher. Kosten sparend.
Maschinen-Highlights
- Stehfalz für Kanalverbindungen mit Pittsburghfalz
- Nockenstehfalz für Kanalverbindungen mit Schnappfalz
- Aufsatz für den Nockenstehfalz schneidet und prägt die Nocken
- Anbiegestation mit einstellbarem Anschlag
- Stufenlose Einstellung für Blechdicken von 0,5 bis 1,5 mm
- Federstahl-Einsatz im Maschinentisch erhöht die Langlebigkeit
- Automatische Blechführung für Bordhöhen (8 oder 10 mm)
- Stufenlose Geschwindigkeit für hohe Produktivität und sichere Handhabung
- Ausführung für Edelstahl-Luftkanäle verfügbar

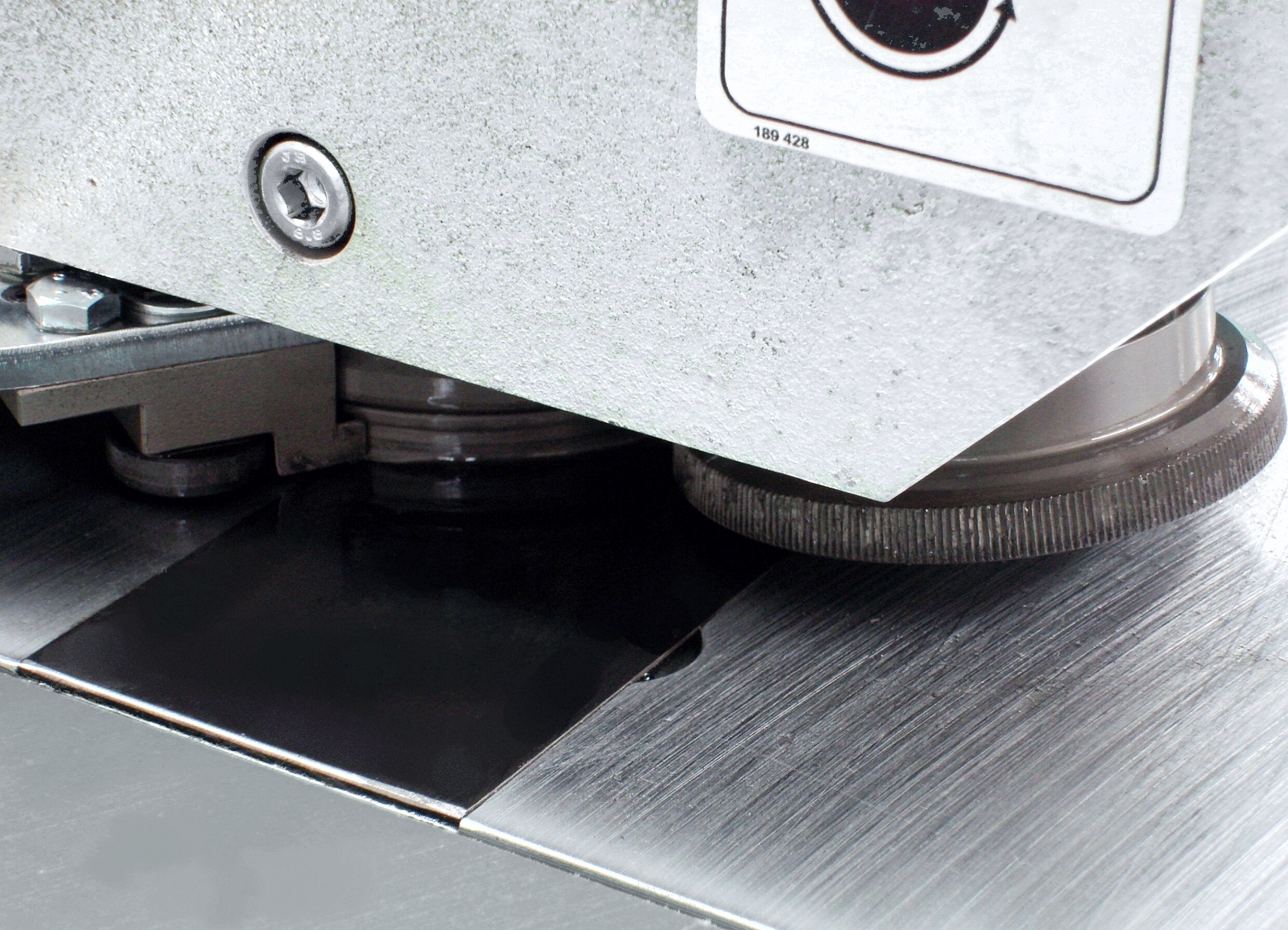

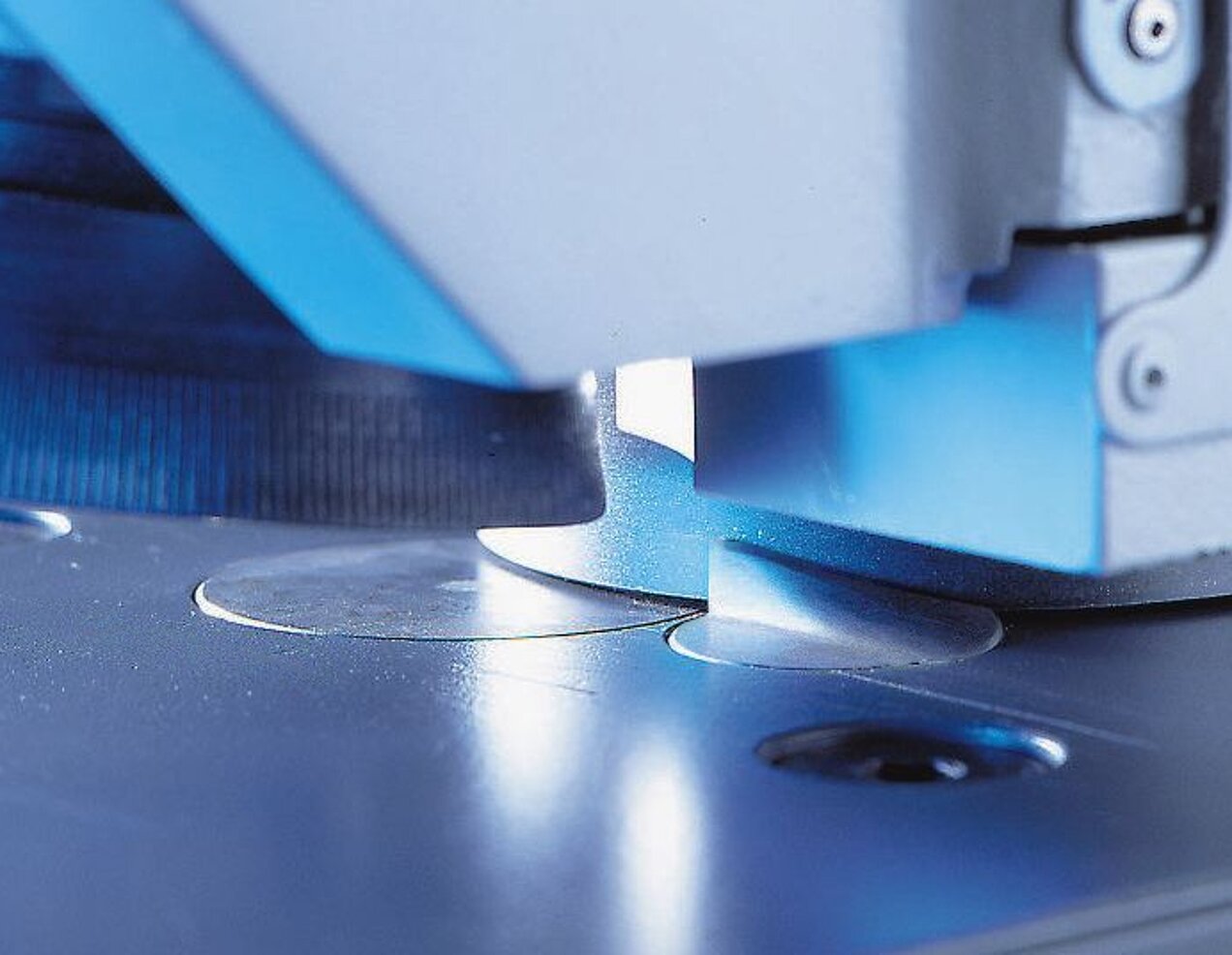

Strapazierfähiger Maschinentisch
Die breite Auflagefläche im Ein- und Auslauf der Maschine stützt die Luftkanal-Formstücke ab. Ein verschleißfestes Druckstück an der Umformstelle sichert die Langlebigkeit der Umformstation. Ein zusätzlicher Federstahleinsatz in der Tischplatte reduziert den Verschleiß, den plasmageschnittene Blechteile verursachen.

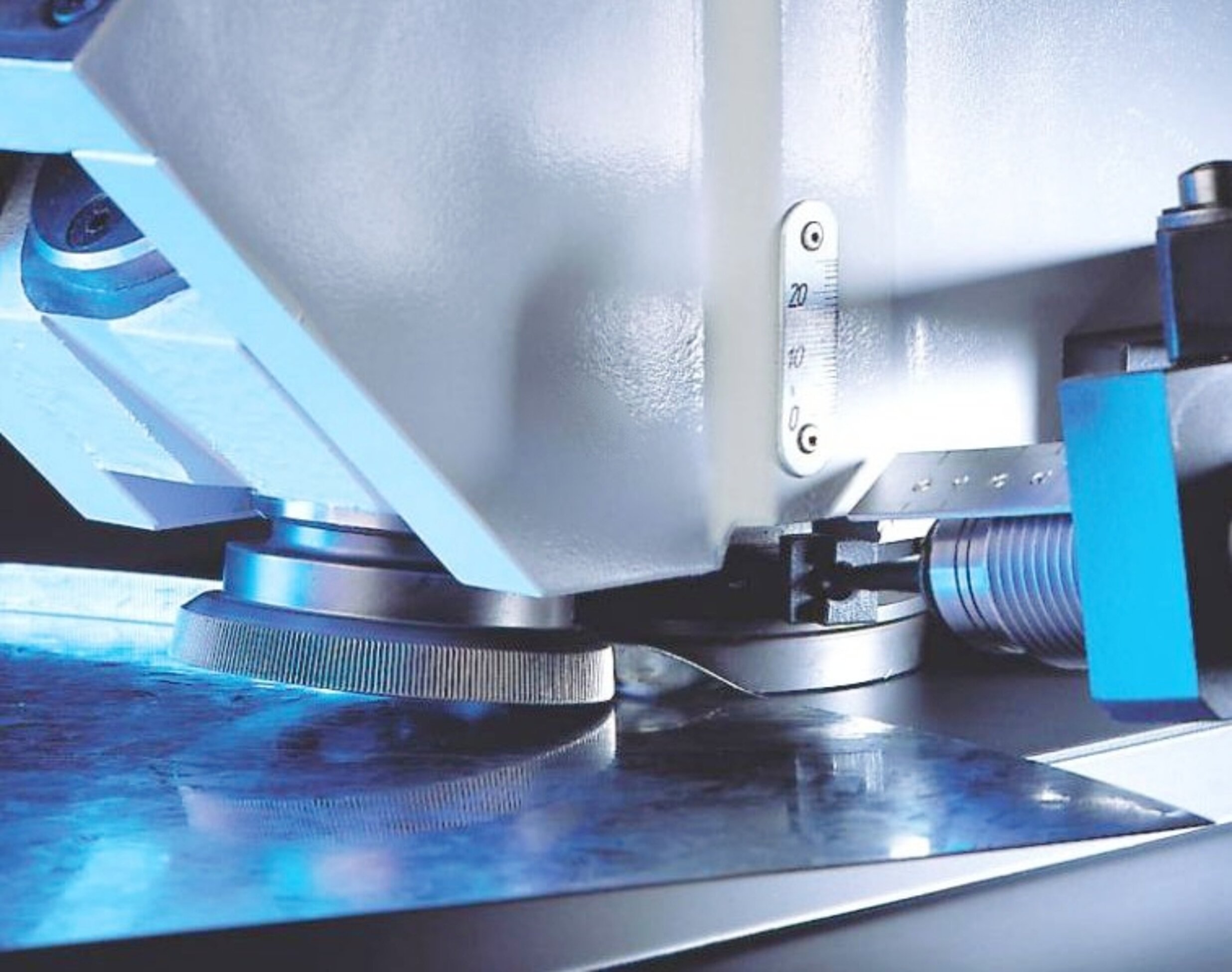

Flexible Umformung
Mit den Umformrollen der RAS Bördelmaschine lassen sich unterschiedliche Bordhöhe erzeugen – passend zur gewünschten Falzverbindung. Zum Pittsburghfalz passend sind die Bordhöhen 8 und 10 mm. Für Schnappfalzverbindungen stehen Umformrollen mit 10 und 11,5 mm Bordhöhe zur Verfügung. Die automatische Blechführung vereinfacht den Arbeitsablauf, so dass auch weniger geübte Bediener gleichbleibend exakte Umformresultate erzielen.

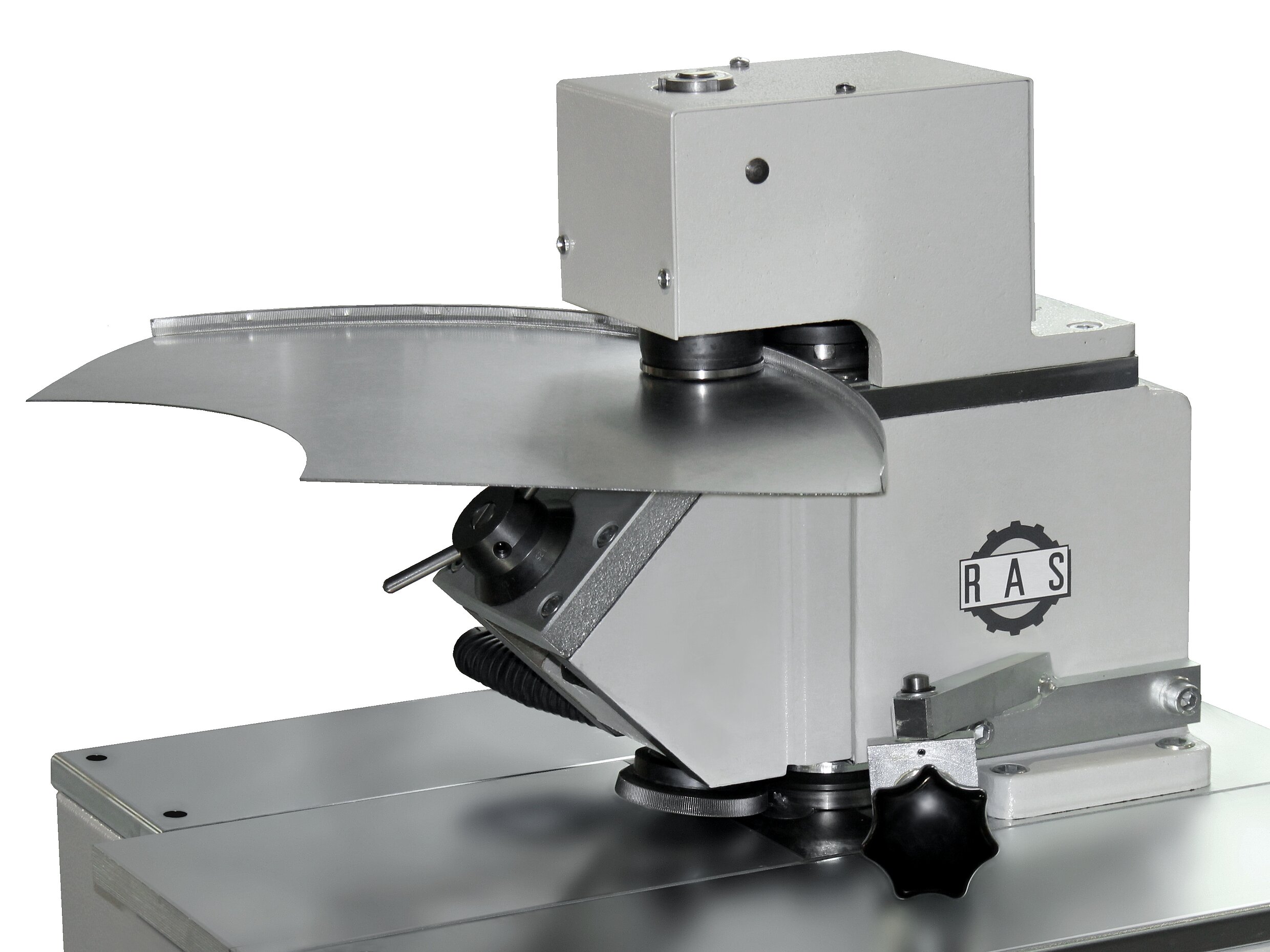

Lösung für Schnappfalzverbindungen
Das Gegenstück zum Schnappfalz ist der Nockenstehfalz. Nachdem im ersten Durchlauf der Bord hochgestellt ist, schneidet der obere Aufsatzkopf die Nocken ein und formt sie aus. Schnell. Konstant. Wirtschaftlich.

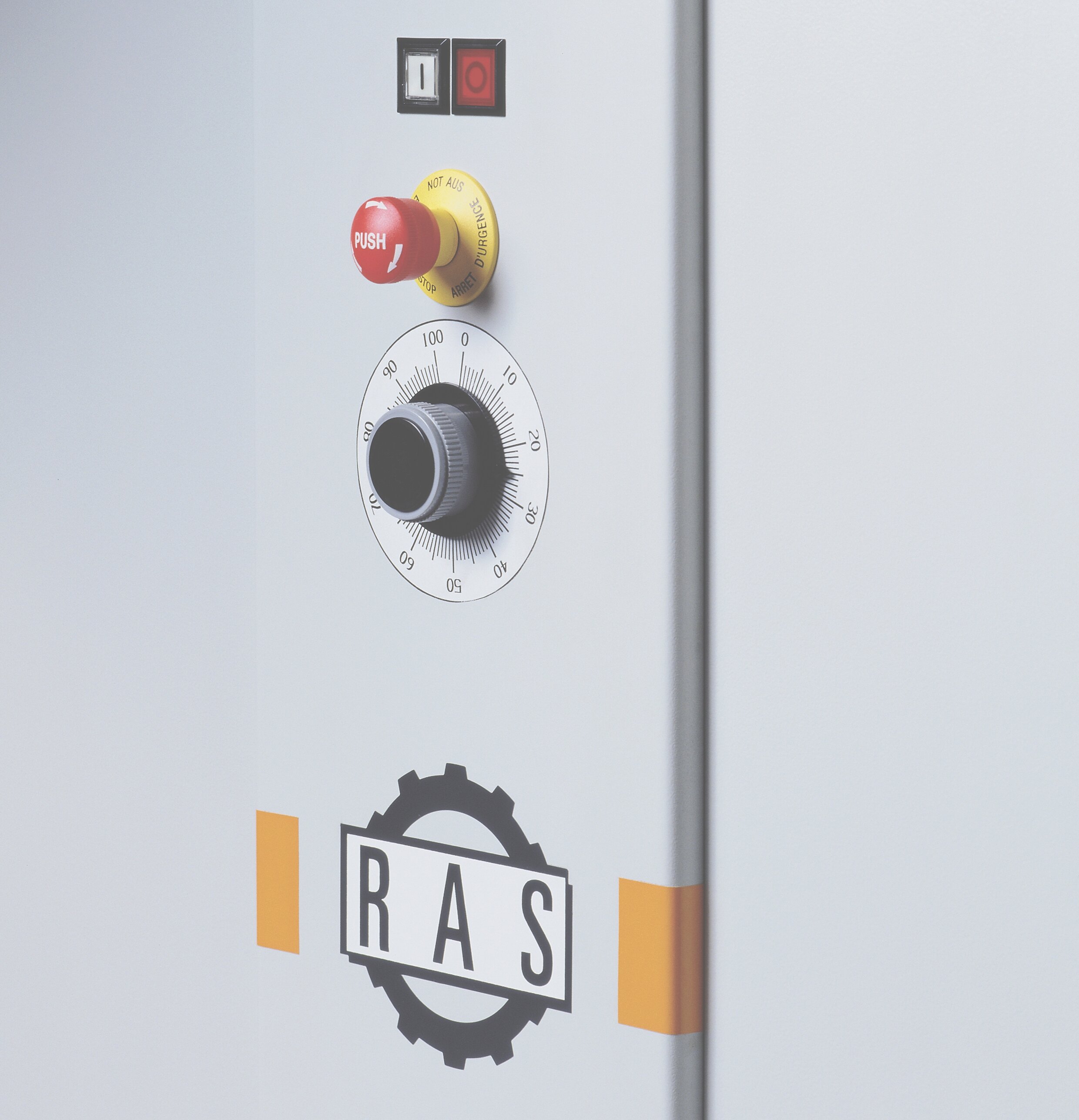

Angepasste Geschwindigkeit
Die Arbeitsgeschwindigkeit ist variabel einstellbar. Damit passt sich die Durchlaufgeschwindigkeit ideal den Arbeitsbedingungen an. Während neue Bediener eine langsamere Geschwindigkeit bevorzugen, kann der erfahrene Lüftungsspengler die Teile schneller produzieren. Bei großen Blechen, wird man ebenso eine langsamere Geschwindigkeit wählen.
RAS 21.20 – Technische Daten
 |
RAS 21.20 |
|---|---|
| Blechdicke max | 1,5 mm |
| Bördelhöhe min–max | 6–15 mm |
| Geschwindigkeit | 0–9,4 m/min |
