Verbesserte Falzqualität
durch verlängerte Einlaufführung
DuctZipper-L Kanalfalzmaschinen
RAS DuctZipper: Kanalfalzmaschine V-Form...
RAS DuctZipper: L-Form für grosse Luftka...
RAS DuctZipper in L-Form: Produktionsabl...
RAS DuctZipper mit SealJet | RAS DuctZip...
RAS DuctZipper: Kanalfalzmaschine V-Form...
Für große Kanäle und hohen Durchsatz

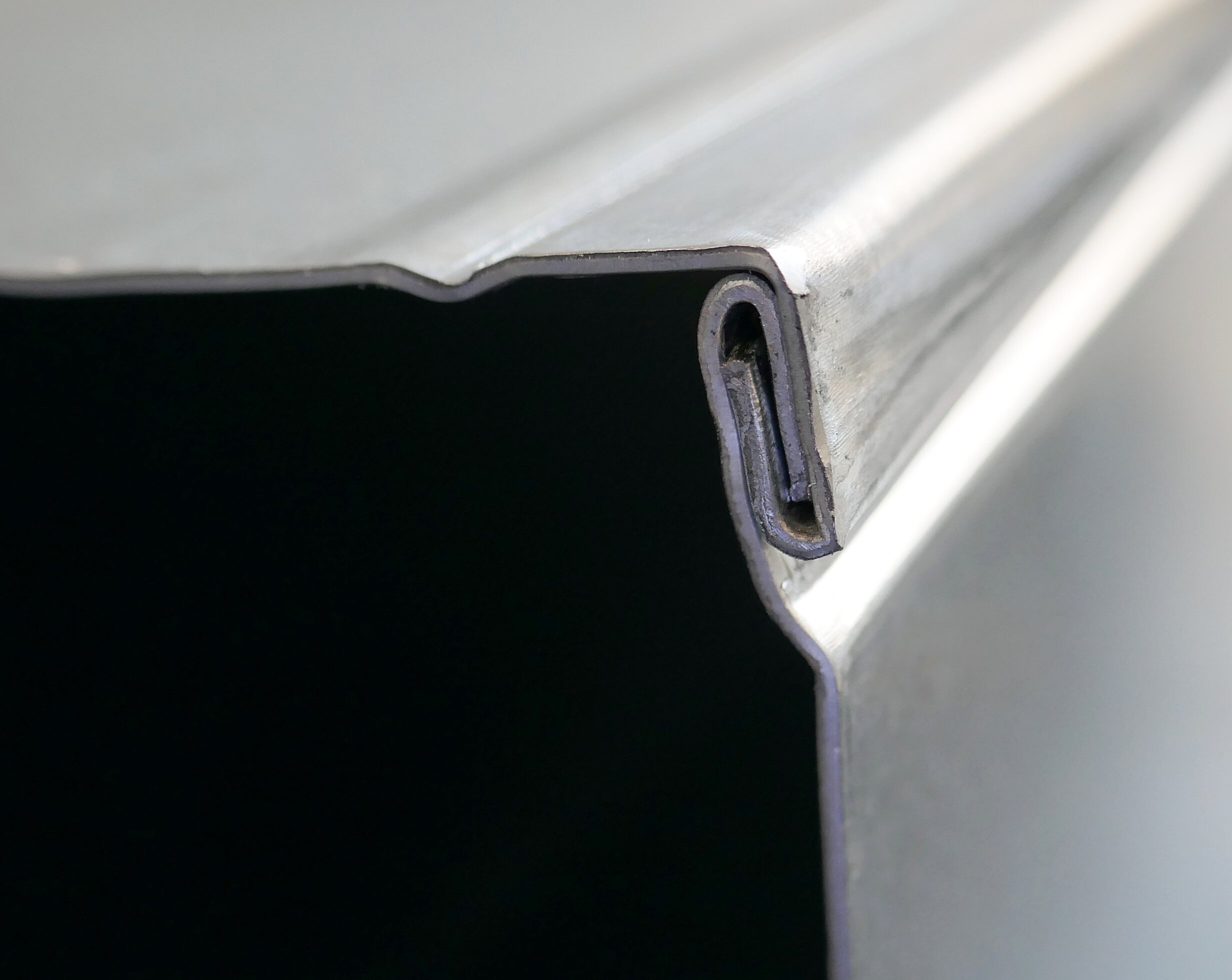

Für große Kanäle und hohen Durchsatz hat RAS hat den DuctZipper in L-Form ist konzipiert. Die RAS DuctZipper Kanalfalzmaschinen reduzieren die traditionell üblichen drei Arbeitsschritte (Falzen des ersten Bleches, Falzen des zweiten Bleches und das Schließen der Falzverbindung) auf einen einzigen, simplen Maschinendurchlauf. Das Ergebnis sind saubere Verbindungen und extrem dichte Kanäle.
Maschinen-Highlights
- Halbierter Personalbedarf durch leichtes Handling großer Luftkanäle
- Verdoppelte Arbeitsgeschwindigkeit durch beschleunigte Folgeproduktion
- Geringe körperliche Belastung der Maschinenbediener
- Hohe Dauergenauigkeit durch geringen Verschleiß an der Maschine
- 40–50% geringerer Platzbedarf und mögliche Wandaufstellung
- Verbesserte Falzqualität durch verlängerte Einlaufführung
- Erhöhte Sicherheit: Selbst große Kanäle bleiben formstabil
- Leichte Wartung und Reinigung durch gute Zugänglichkeit
Speziell für große Kanäle

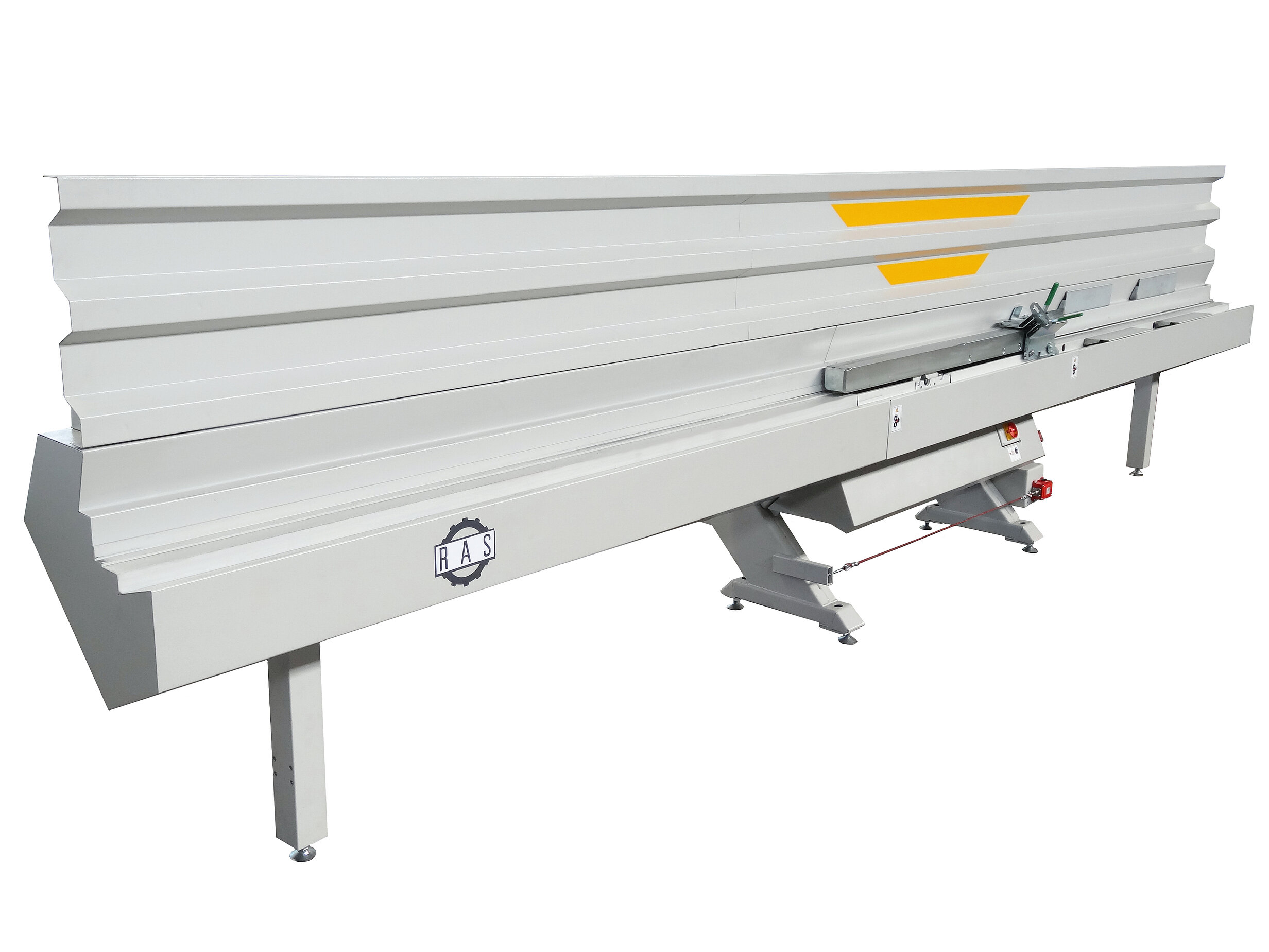

Der DuctZipper in L-Form ist speziell für große Kanalquerschnitte konzipiert. Er spielt seine Vorzüge aber auch bei kleinen und mittleren Kanalgrößen aus. Beim DuctZipper-L ist die Arbeitslage um 45 Grad geschwenkt.
- Der horizontale Schenkel des Kanals liegt auf dem Tisch auf
- Der vertikale Schenkel ragt gerade nach oben
- Griffmulden erleichtern das Halten und Führen des Kanals
Personalbedarf halbiert

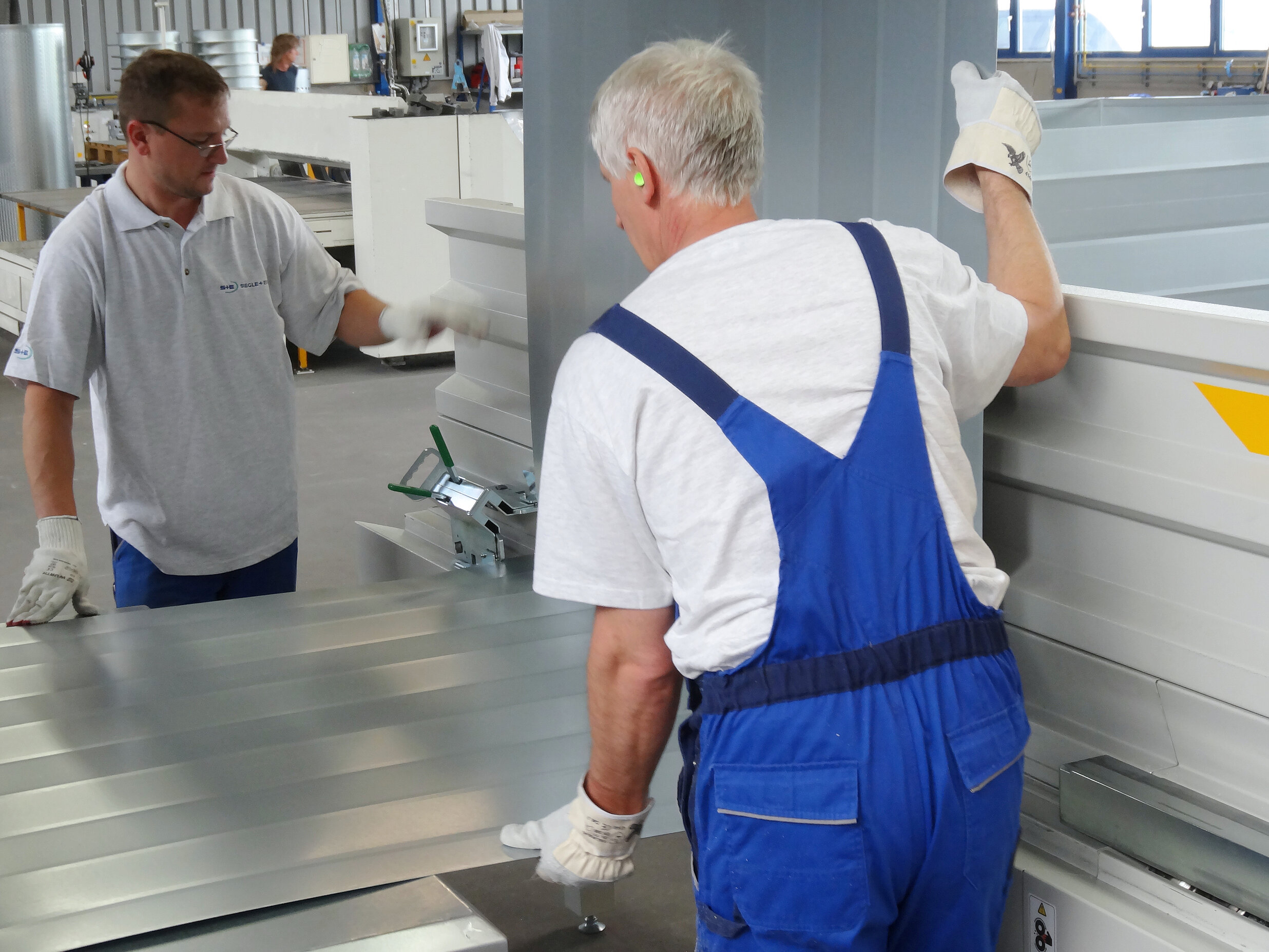

Beim DuctZipper-L benötigt es nur zwei Bediener, um selbst Querschnitte von 1500 x 1500 mm ohne große Kraftanstrengung zu bearbeiten. Kleinere und mittelgroße Kanäle kann ein einzelner Bediener bearbeiten.

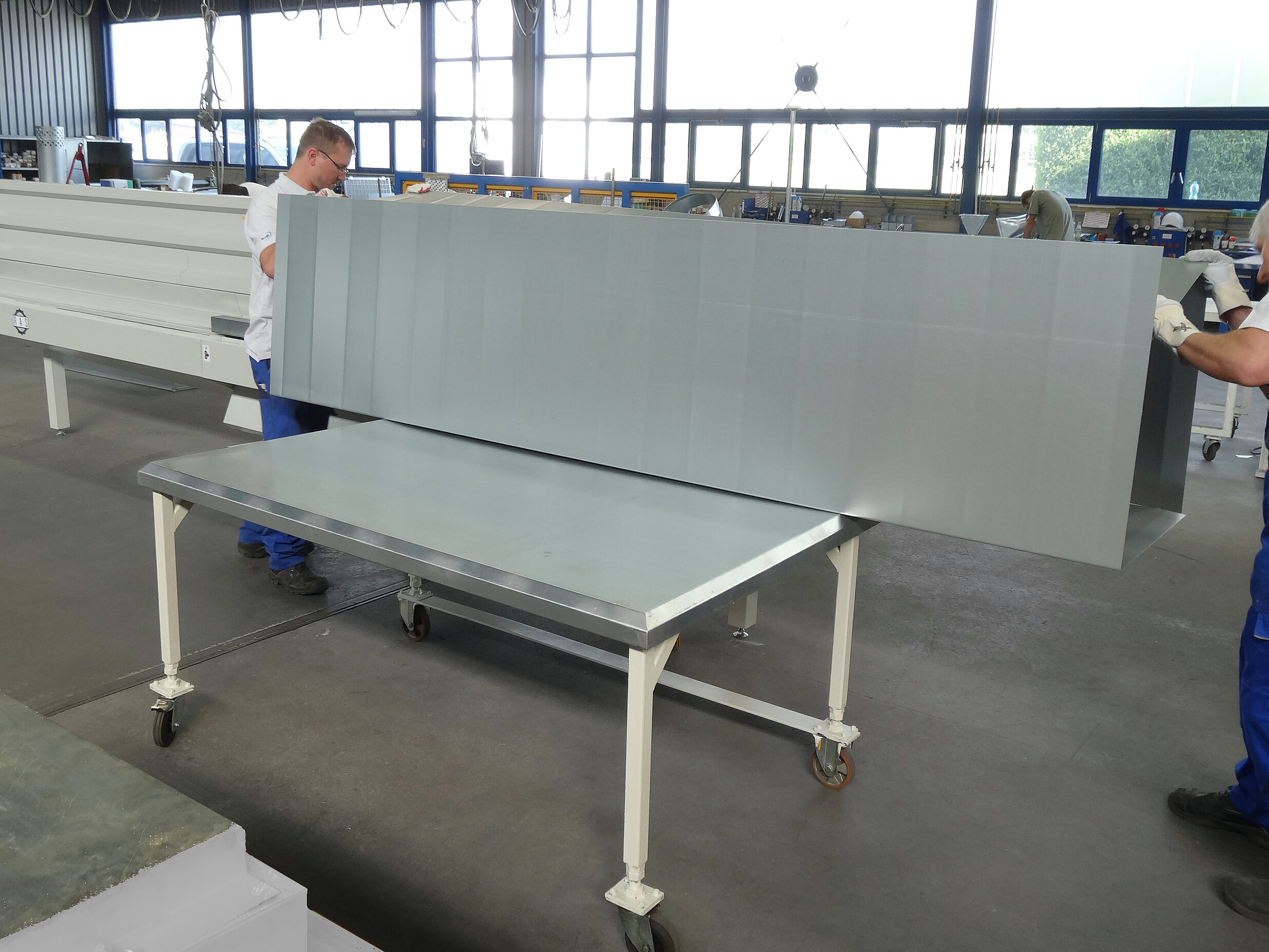

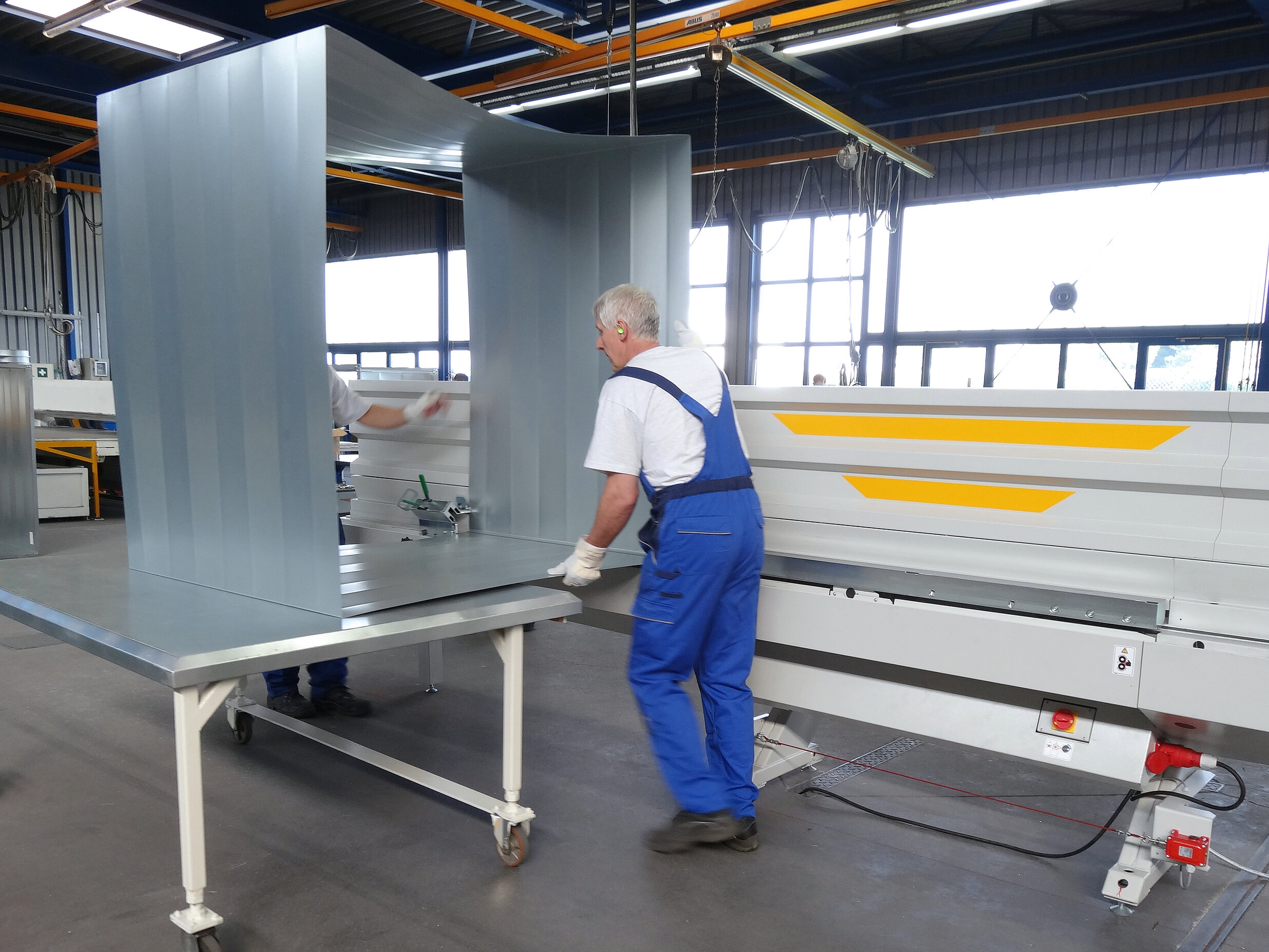

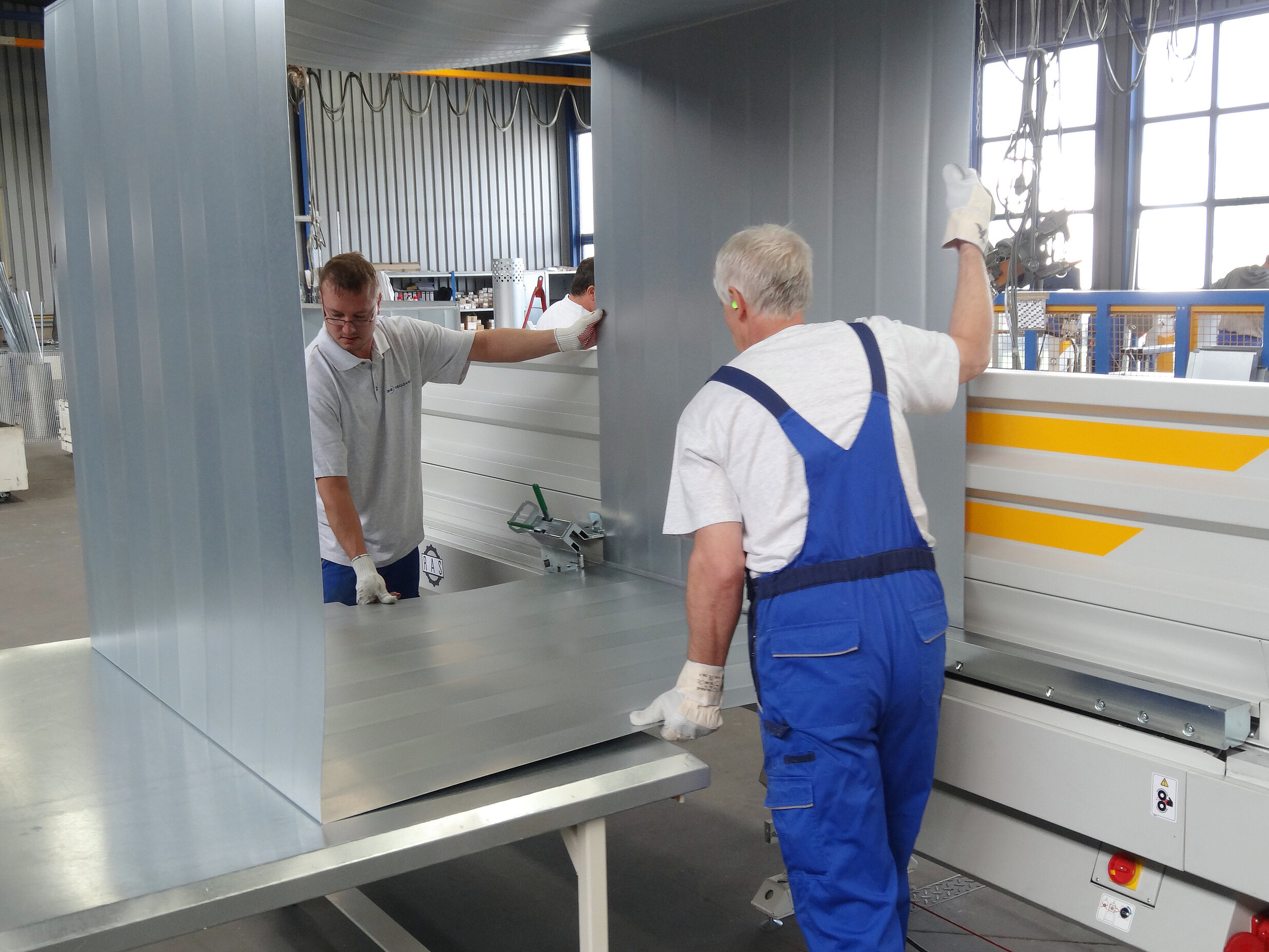

- Horizontales Beladen der Maschine mit den offenen Kanalquerschnitten

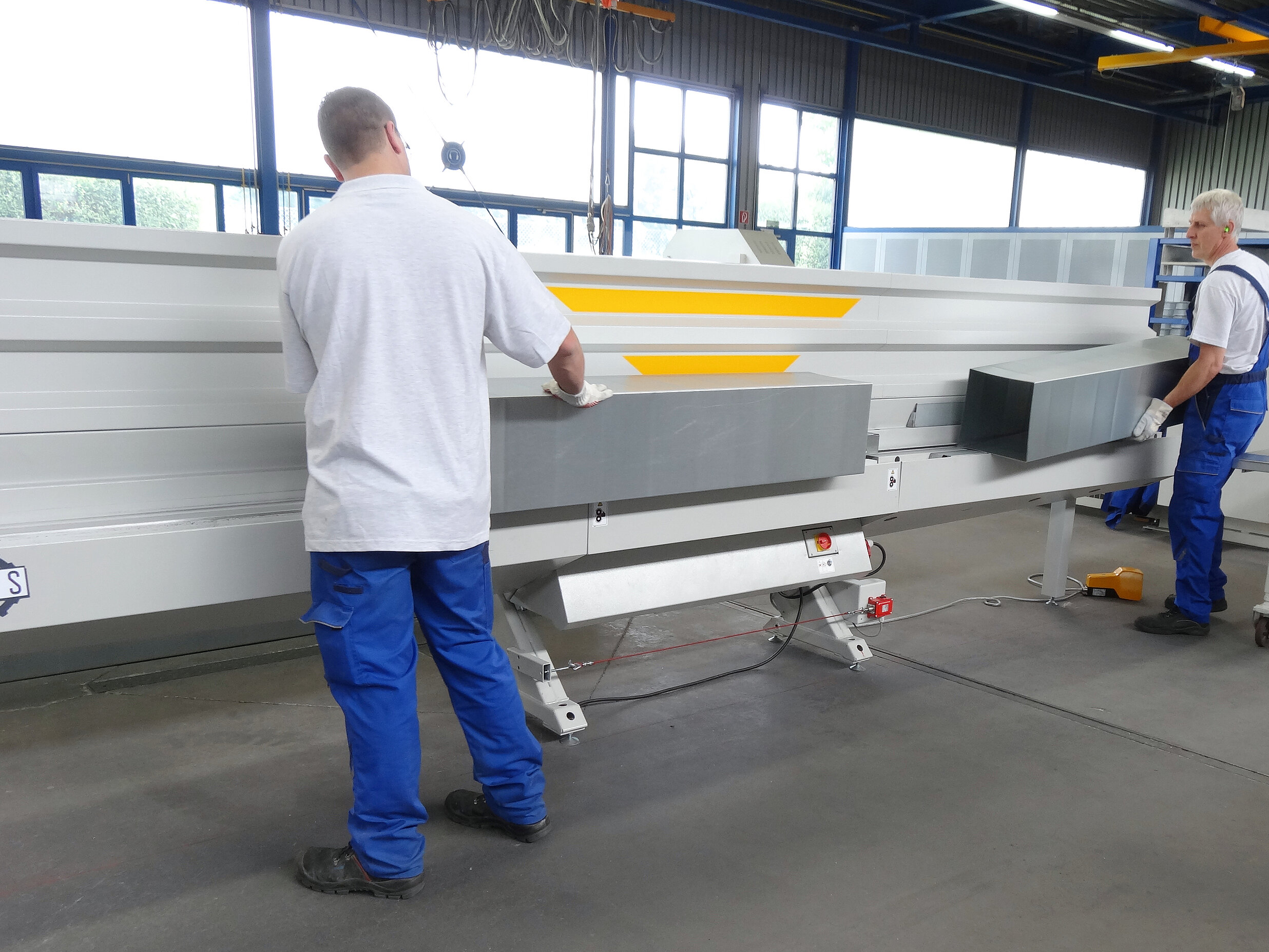

- Horizontales Entnehmen der fertigen Kanäle

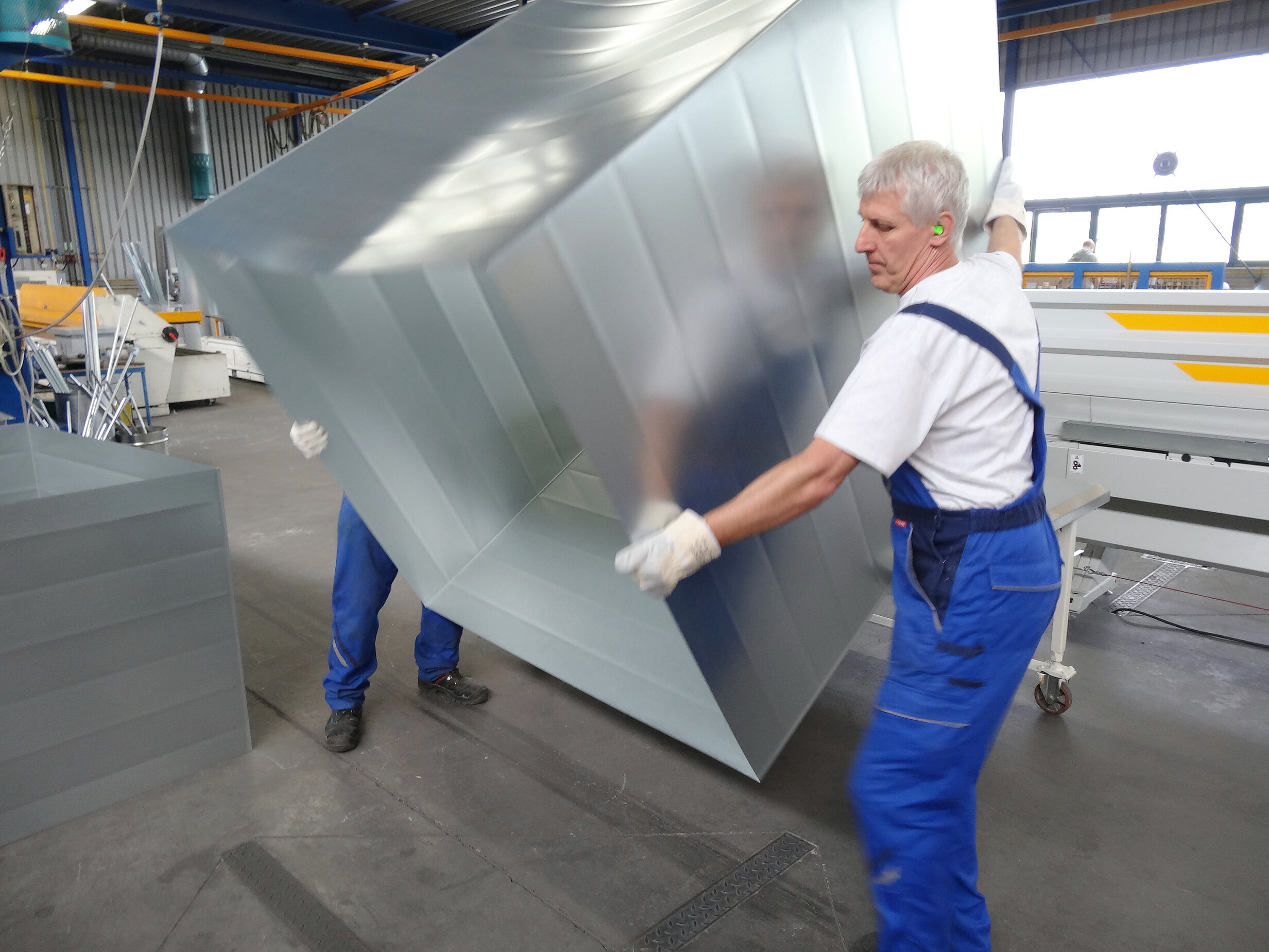

- Abkippen und aufrecht Abstellen der Kanäle nach der Entnahme
Arbeitsgeschwindigkeit verdoppelt

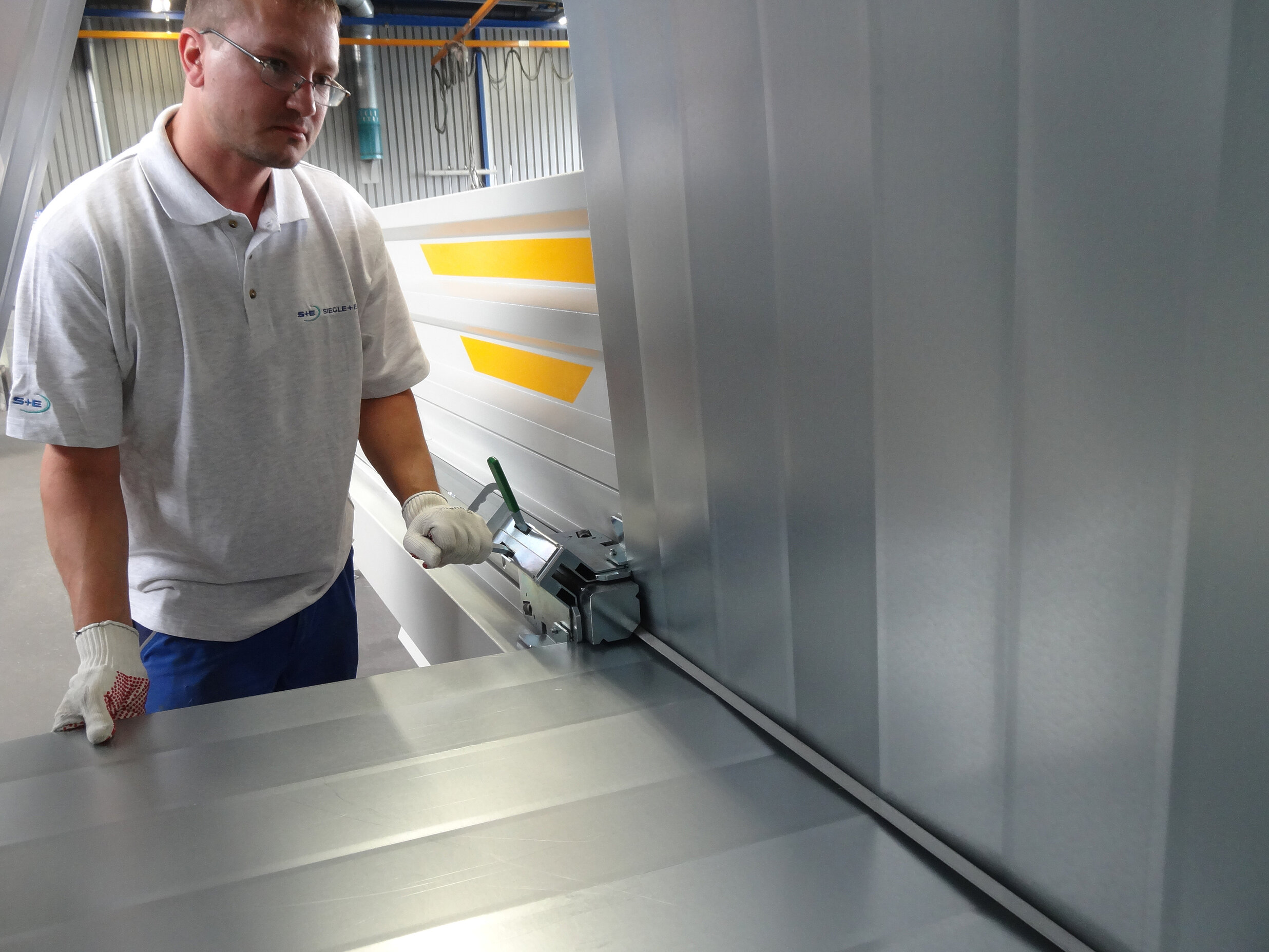

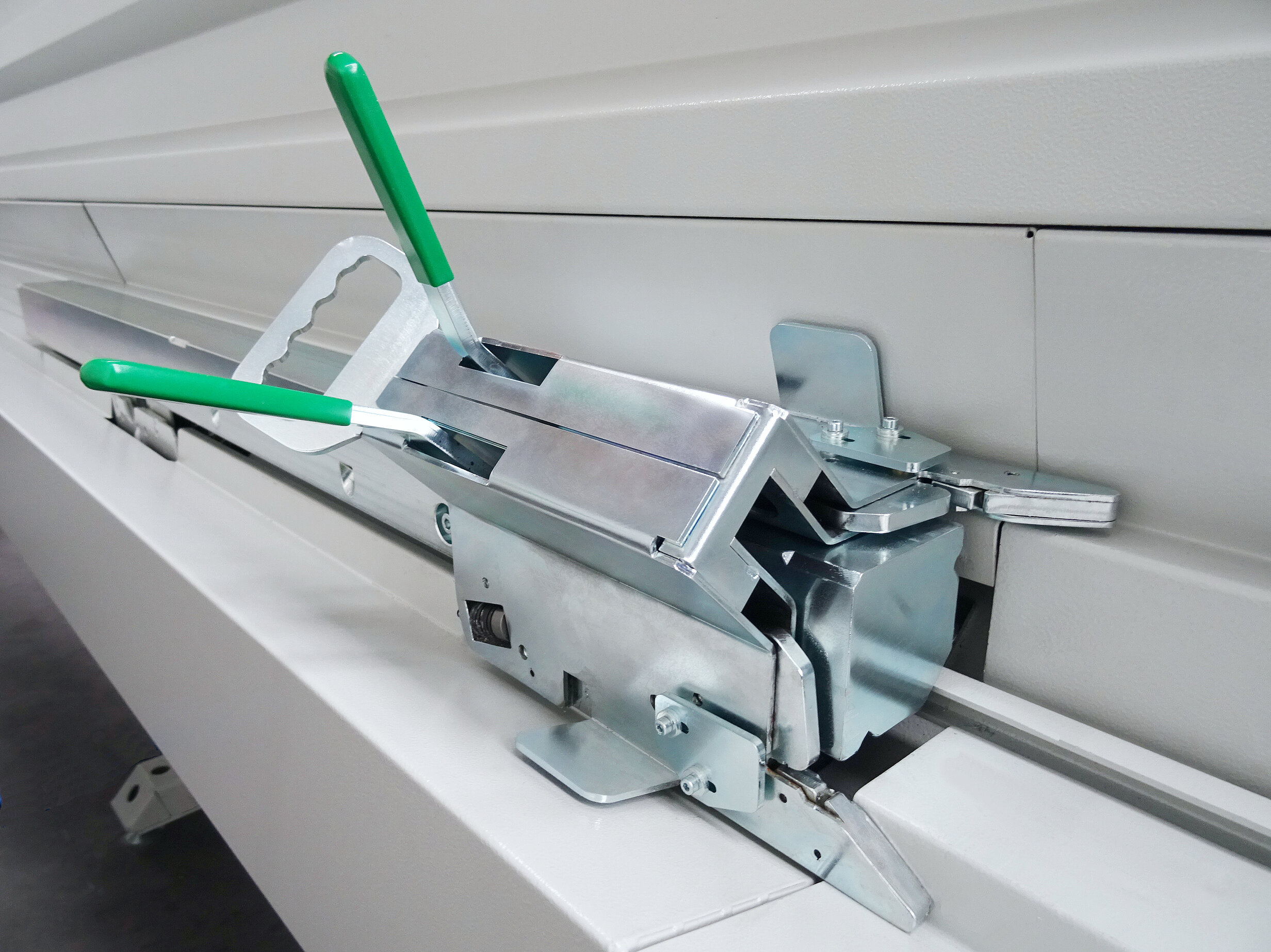

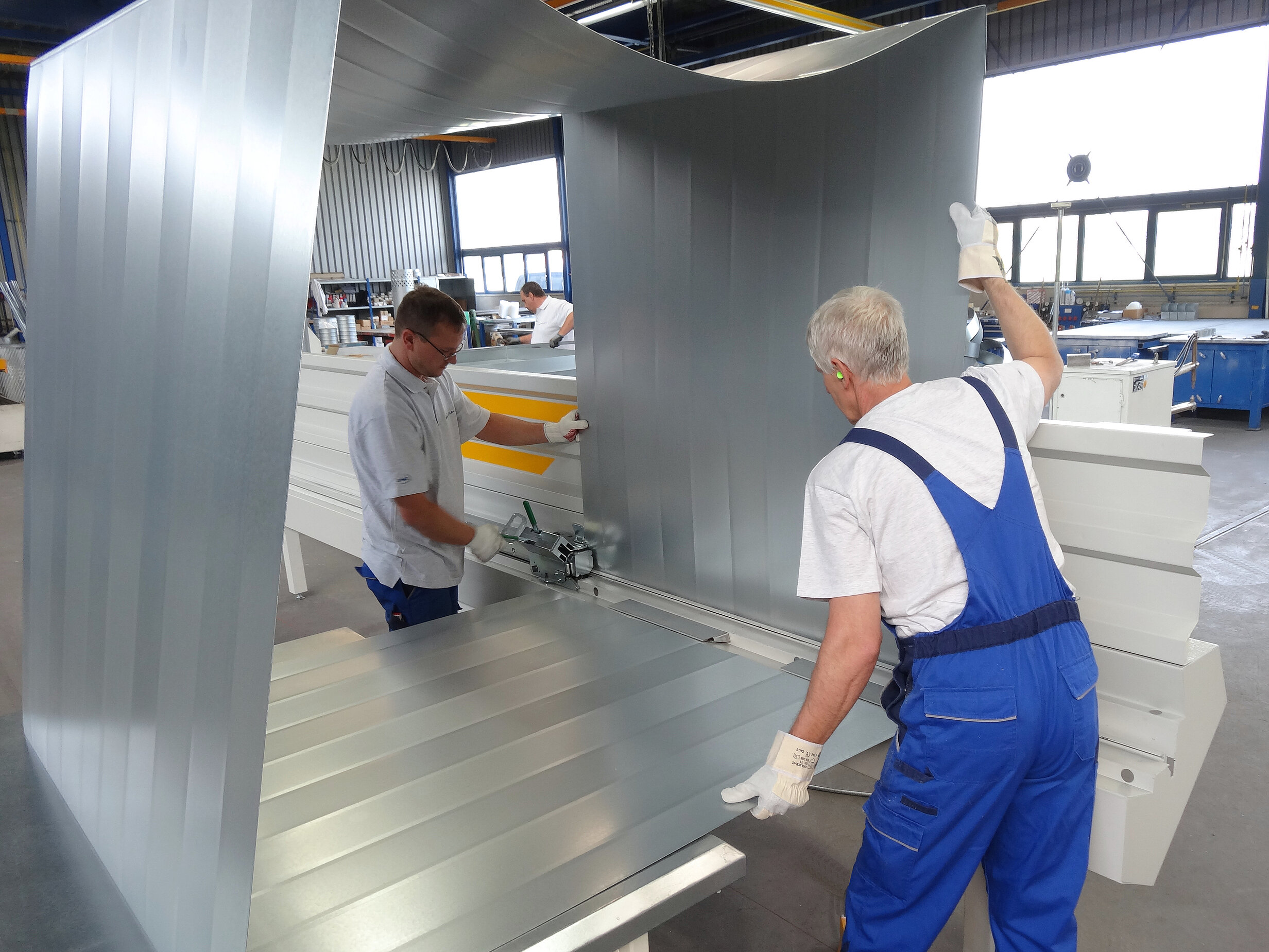

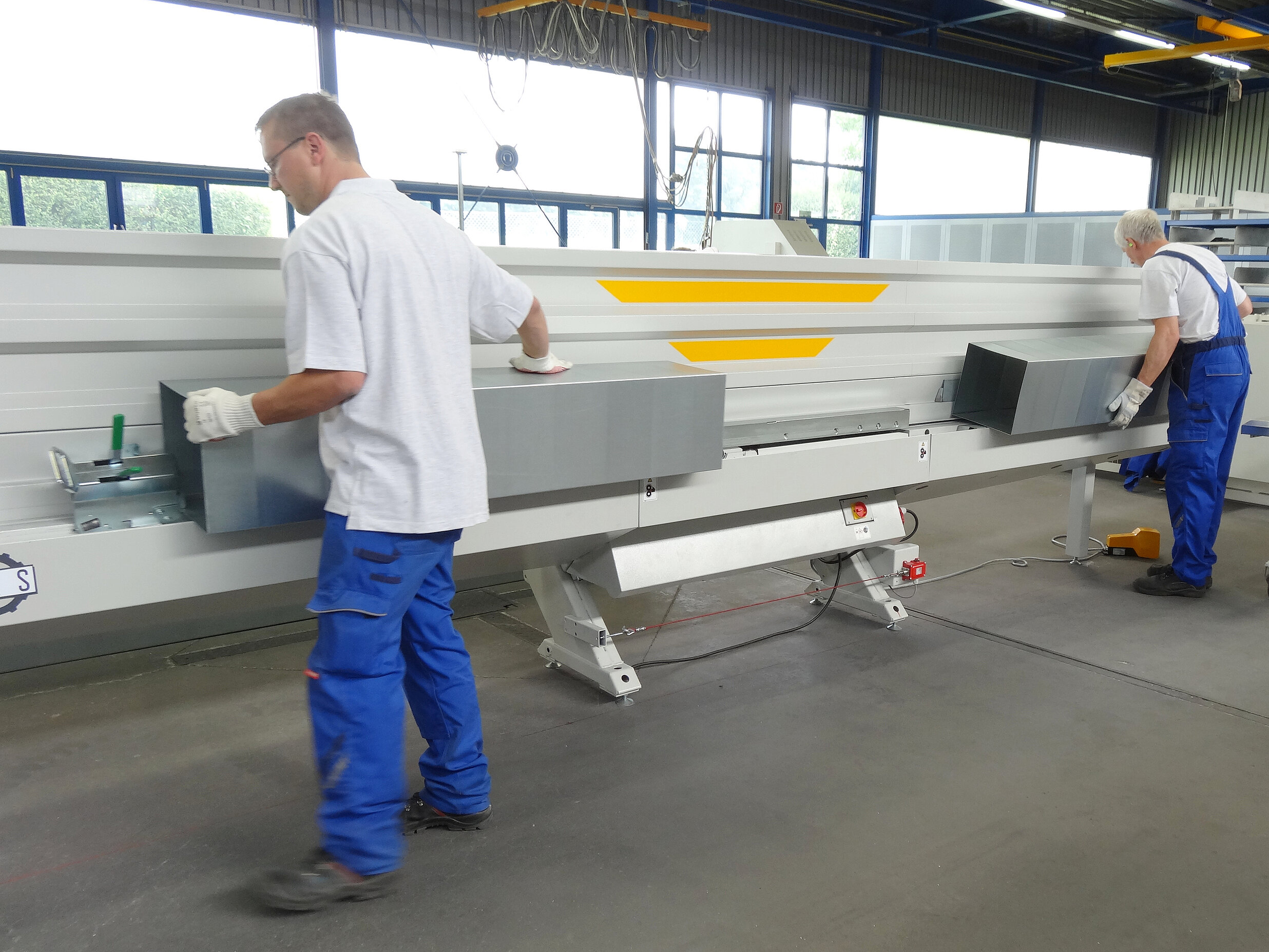

Große Kanäle lassen sich beim DuctZipper-L leicht und schnell in die Maschine positionieren. Die Blechenden werden nur in die Führungsrinne eingelegt und mit dem AutoPiloten geklemmt. Mitfahrenden Maschinenunterstützungen gibt es beim DuctZipper in L-Form nicht, wodurch das Zusammenführen von AutoPilot und Blech-Leitsystem entfällt.
- Zweiter Bediener legt bei mittleren Kanälen schon den Folgekanal ein
- Entnahme des ersten Kanals und Umspannen des AutoPiloten
- Hoher Durchsatz, geringe Stückkosten
Geringe Belastung, hohe Produktivität
Die Belastung für die Bediener ist gering, da ein Hinein- und Herauswuchten großer und schwerer Kanalquerschnitte in die Maschine entfällt.

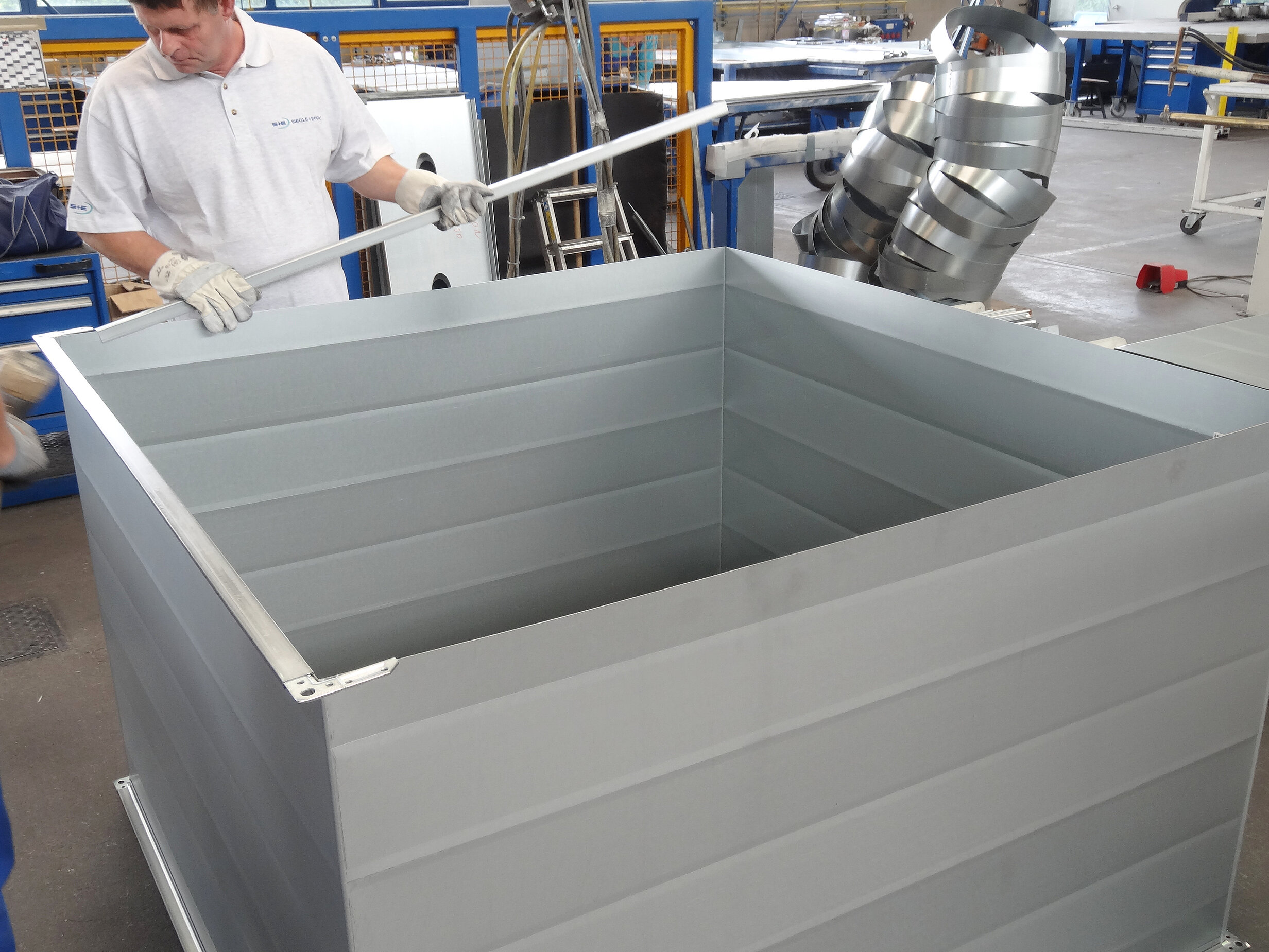

- Bediener nehmen eine weitgehend aufrechte Arbeitshaltung ein
- Geringere Greifhöhen durch die horizontal-vertikal-Arbeitsweise
- Geringe Rücken- und Schulterbelastungen
- Weniger Ermüdung, hohe Dauerproduktivität, geringerer Krankenstand
Geringer Verschleiß, hohe Dauergenauigkeit
Das Gewicht des Kanals lastet nur zu einem kleinen Teil auf der Maschine.
- Reduzierte Belastungen führen zu geringem Verschleiß
- Hohe Dauergenauigkeit der Maschine
- Auslauf unterstützt den AutoPiloten auf 2500 mm Länge
- Überlange Kanäle lassen sich sicher herstellen
- Verbreiterte horizontale Kanalunterstützung an der Maschine
- Stationärer oder mitfahrender Tisch stützt das Kanalgewicht ab
- Rückwand bietet in vertikaler Richtung eine Abstützung
40–50% geringerer Platzbedarf
Ein horizontal liegender Kanal beim DuctZipper in L-Form beansprucht deutlich weniger Platz als ein hochkant durch die Maschine laufender Querschnitt. Im einen Fall gibt die Seitenlänge des Kanals den Platzbedarf vor, während in der V-Form die Diagonale den Arbeitsraum bestimmt.
- Geringerer Platzbedarf

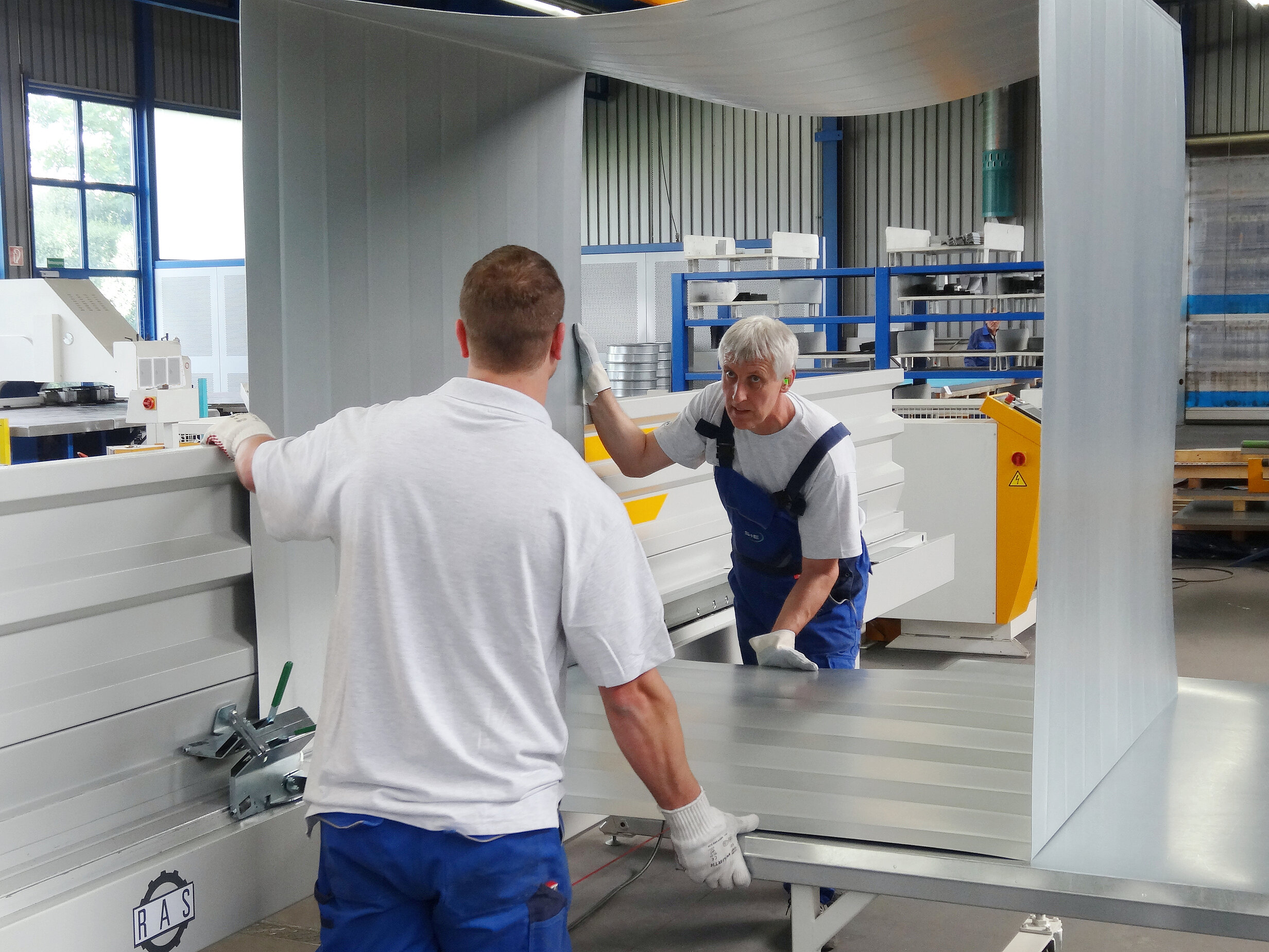

- Beide Bediener arbeiten von der gleichen Maschinenseite
- Maschine lässt sich in kleinen Werkstätten an eine Hallenwand stellen
Verbesserte Falzqualität

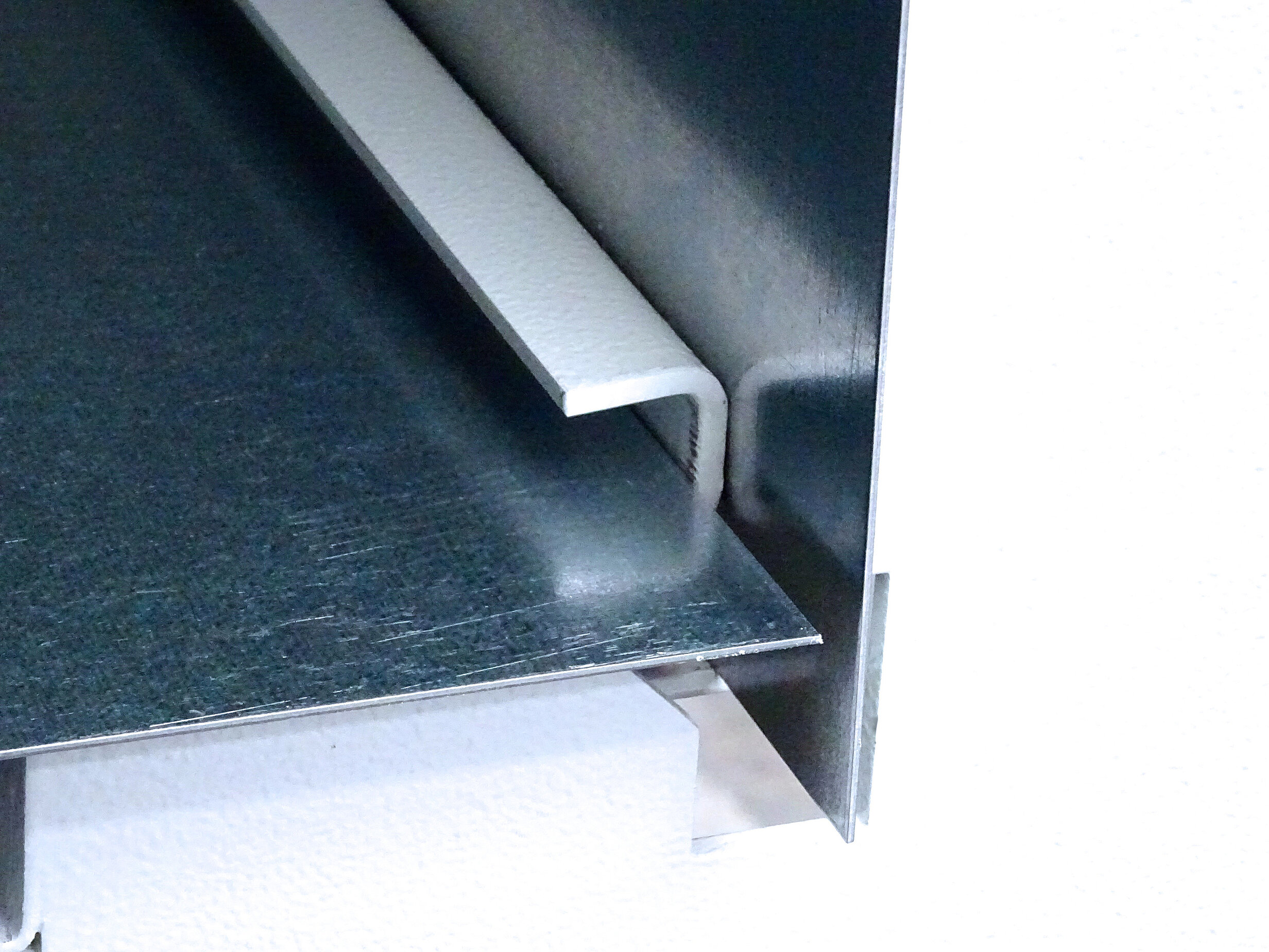

Durch die bis an die Umformrollen verlängerte Einlaufleiste ist der Kanal von Beginn bis zum letzten Ende geführt.
- Verbesserte Falzqualität speziell an der Auslaufseite des Kanals
- Geringere Verwindung des Kanalquerschnitts

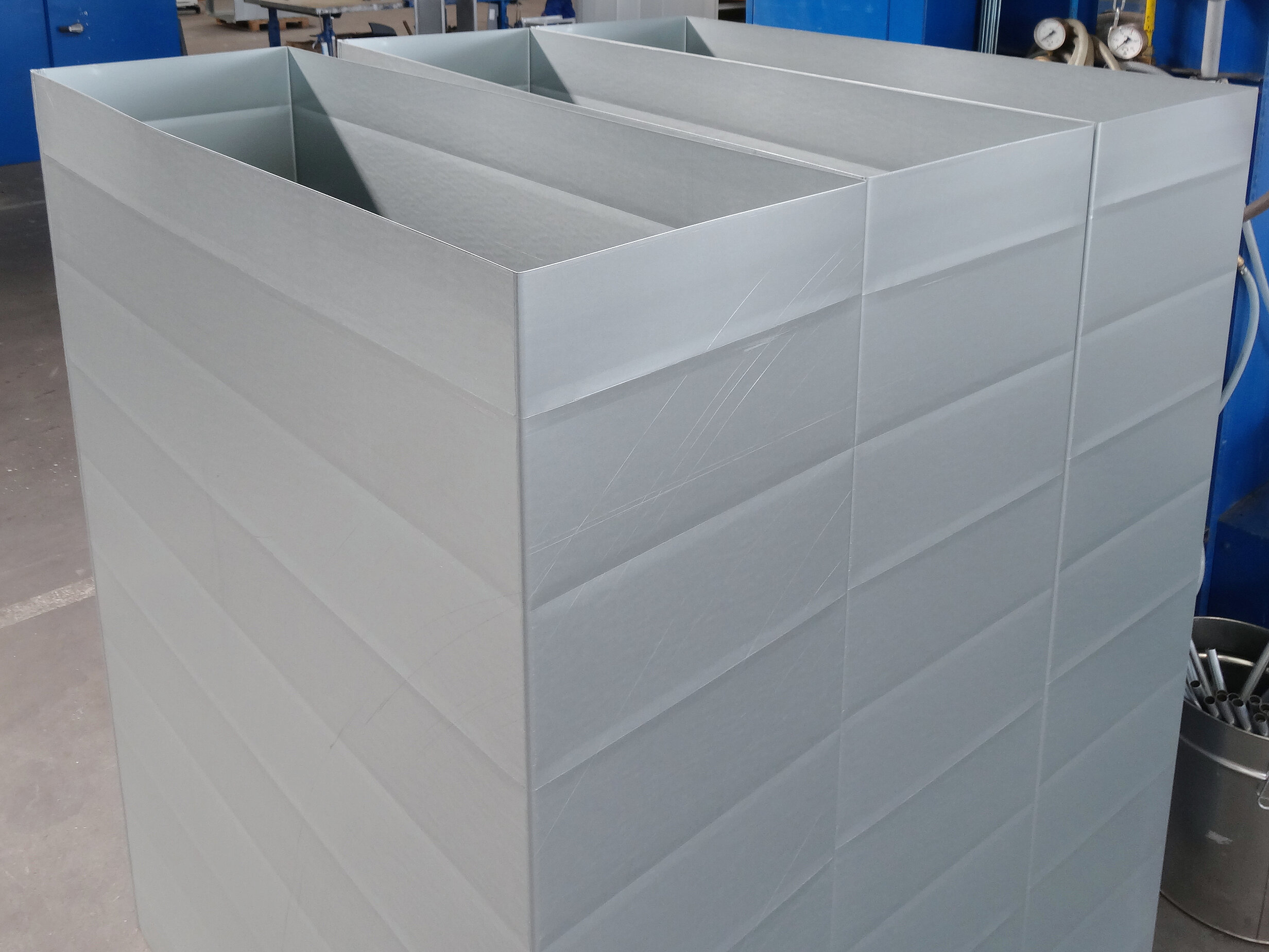

Super dichte Luftkanäle

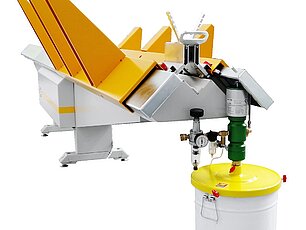

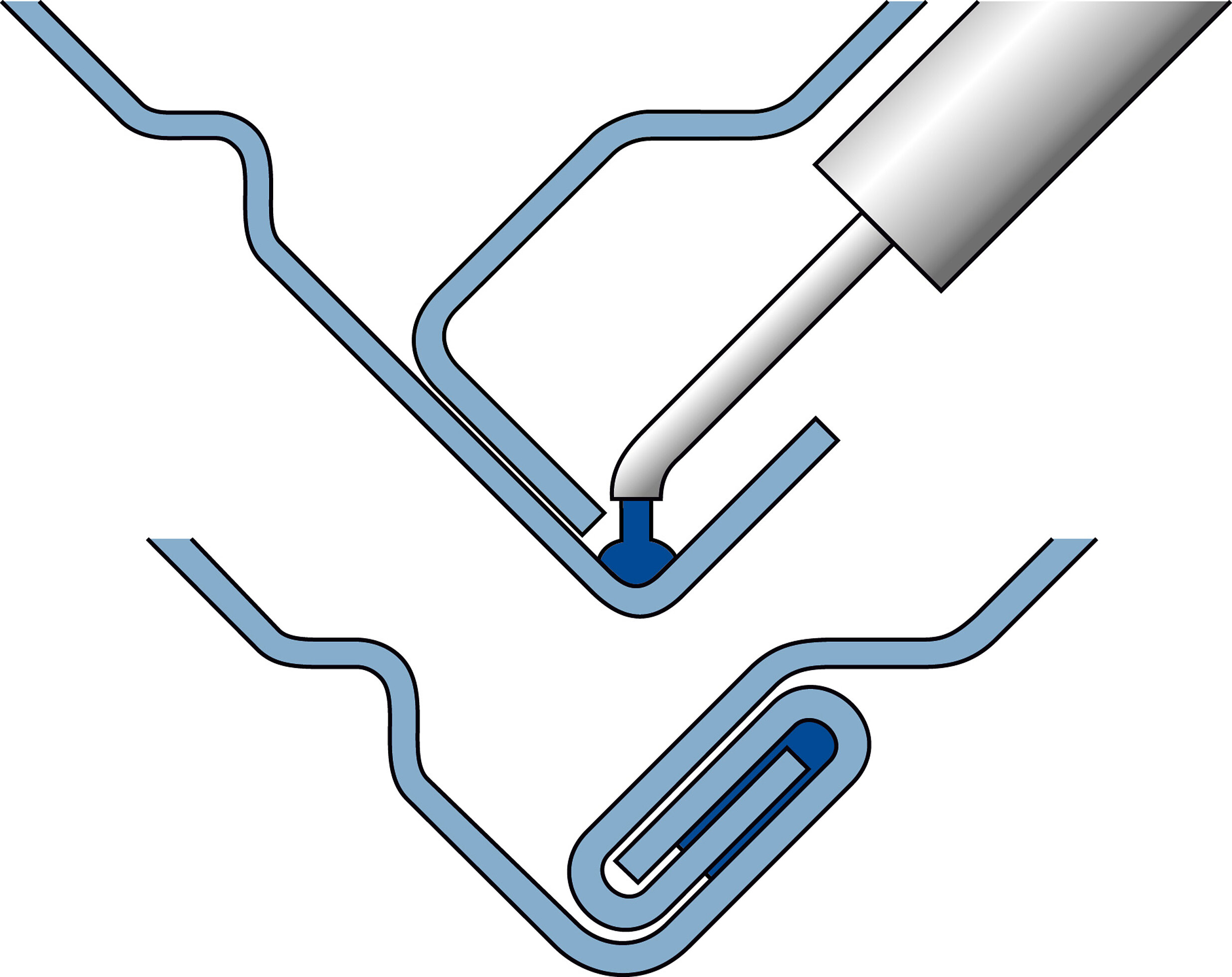

Der SealJet dichtet die Falzverbindung während des Durchlaufs zusätzlich ab.

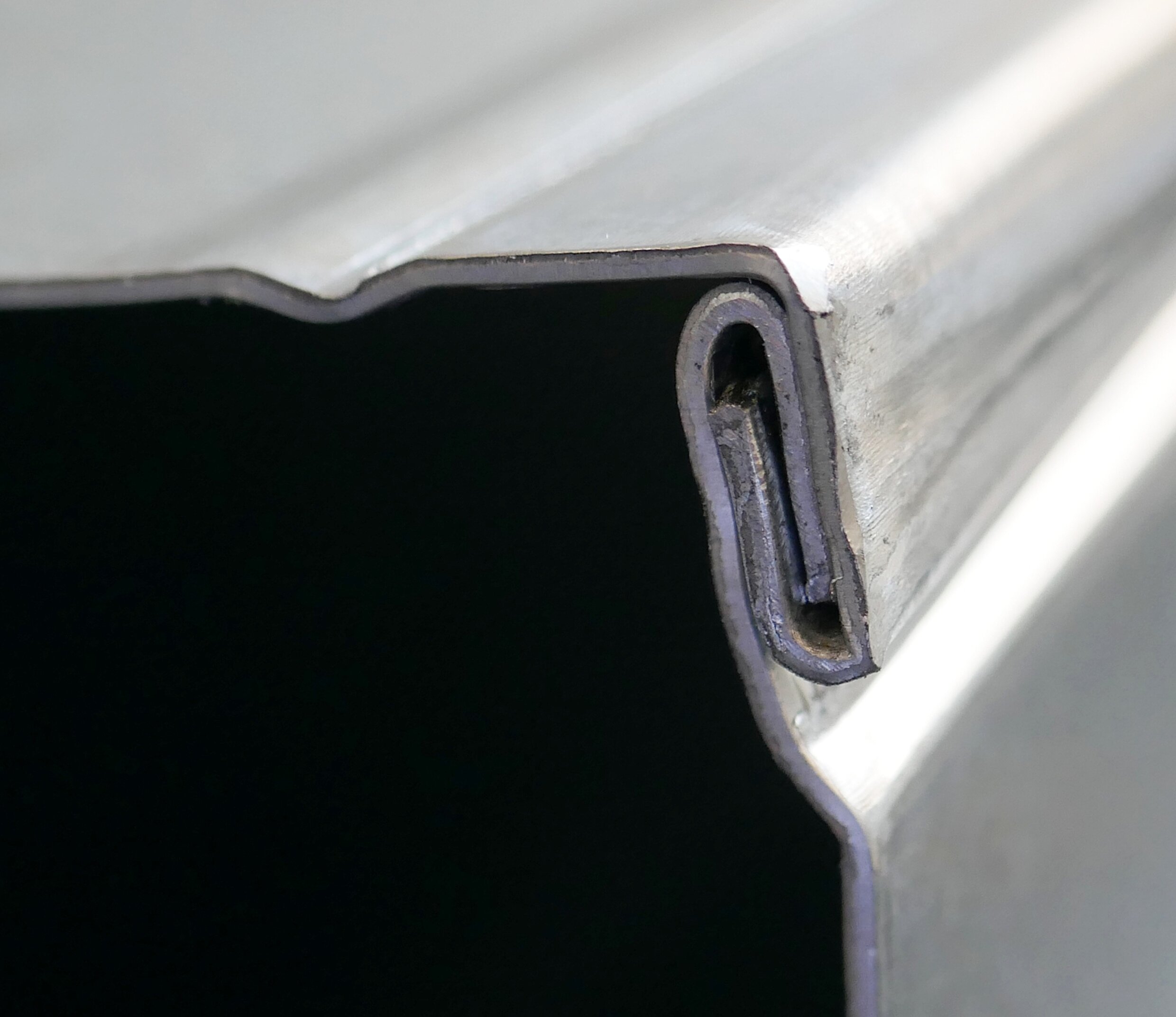

- Einfaches, schnelles, effizientes und sauberes Abdichten der Falzverbindung
- Sensorik startet und stoppt den Einspritzvorgang
- Keine zusätzlichen Arbeitsschritte nötig
- Empfohlenes Dichtmittel: Mez-Bluemastic-Gel
- Ein Gebinde (25 kg) reicht für eine Falzlänge von etwa 18.000 Meter
- Dichtmittel ist temperaturbeständig von -30°C bis +160°C
- Dichtmittel bietet Korrosionsschutz (Korrosionsgrad 0).
- Dichtmittel erfüllt die aktuelle Hygieneanforderungen
- Die SealJet ist an vorhandenen Maschinen nachrüstbar
Erhöhte Sicherheit
Da auch große Kanalquerschnitte nicht ineinander kippen, überzeugt der DuctZipper-L durch eine erhöhte Arbeitssicherheit.
- Selbst große Kanäle laufen weitgehend formstabil durch die Maschine
- Sicheres Arbeiten für die Bediener

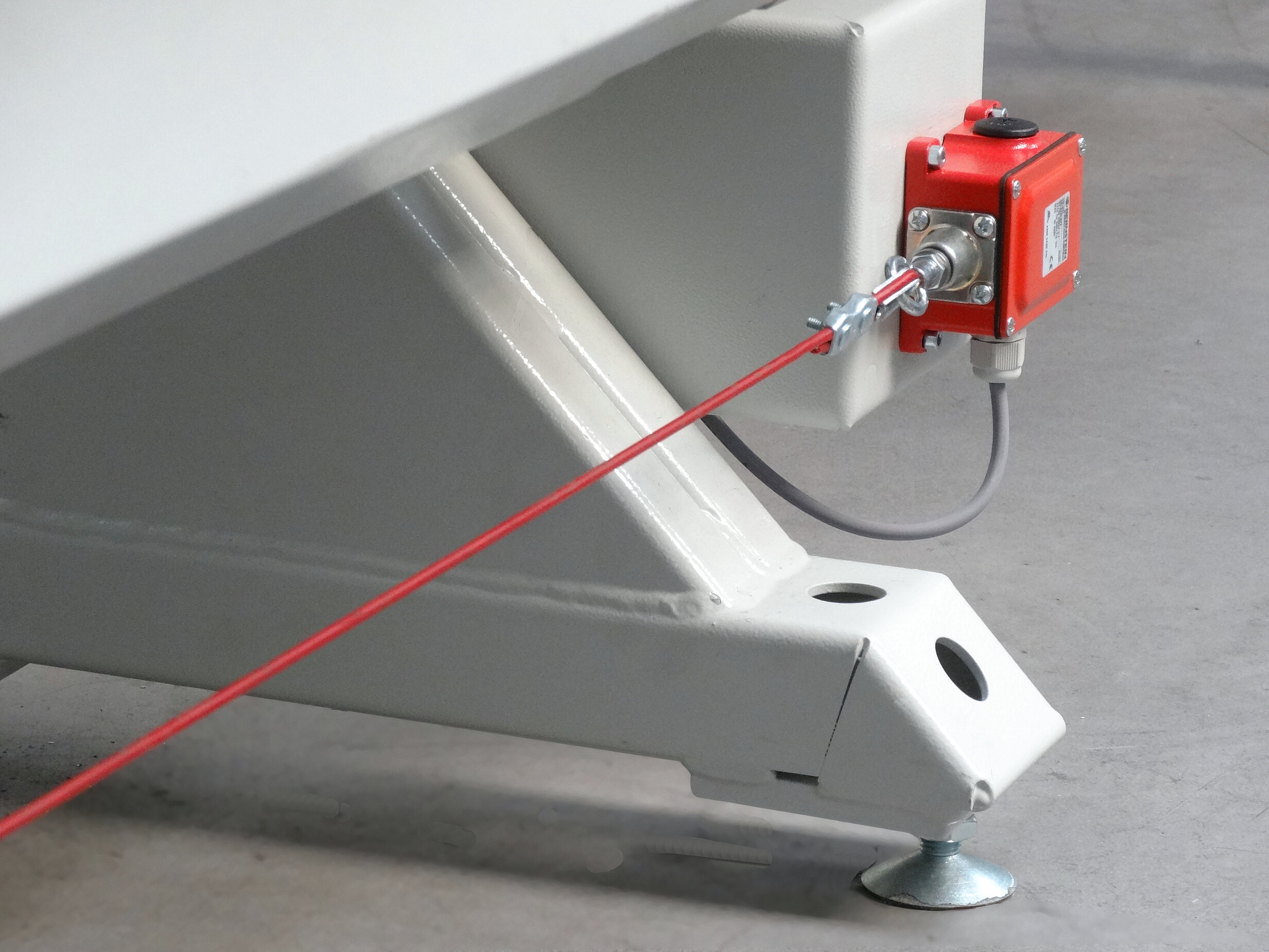

- Notaus-Schaltleiste, falls dennoch eine unvorhersehbare Situation auftritt
Erleichterte Wartung

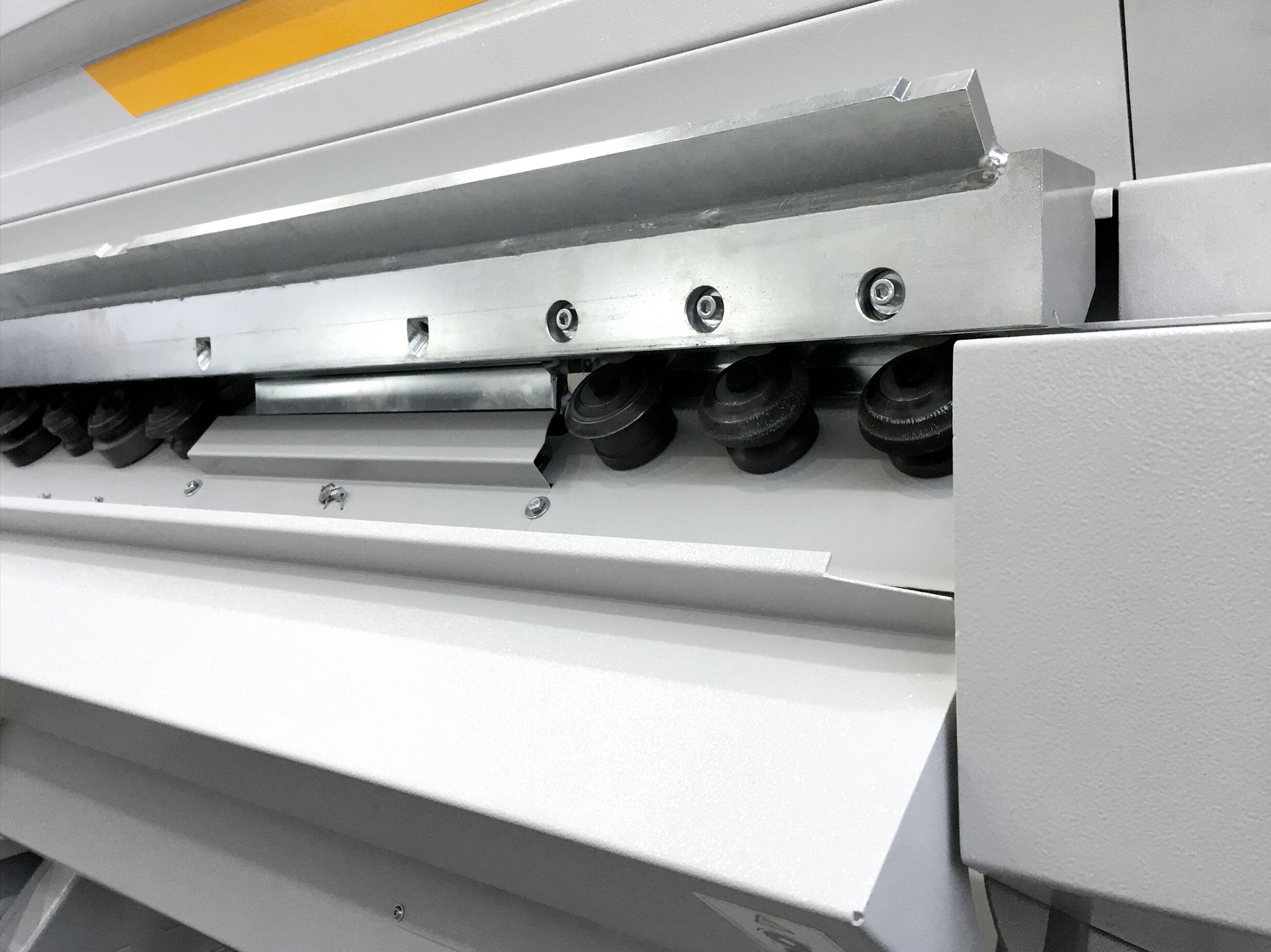

Durch die um 45 Grad geschwenkte Rollenlage fällt weniger Zinkabrieb auf die Lagerstellen der Umformrollen. Für die regelmäßige Reinigung wurde beim DuctZipper-L die Zugänglichkeit zum Reinigen der Rollen erleichtert.

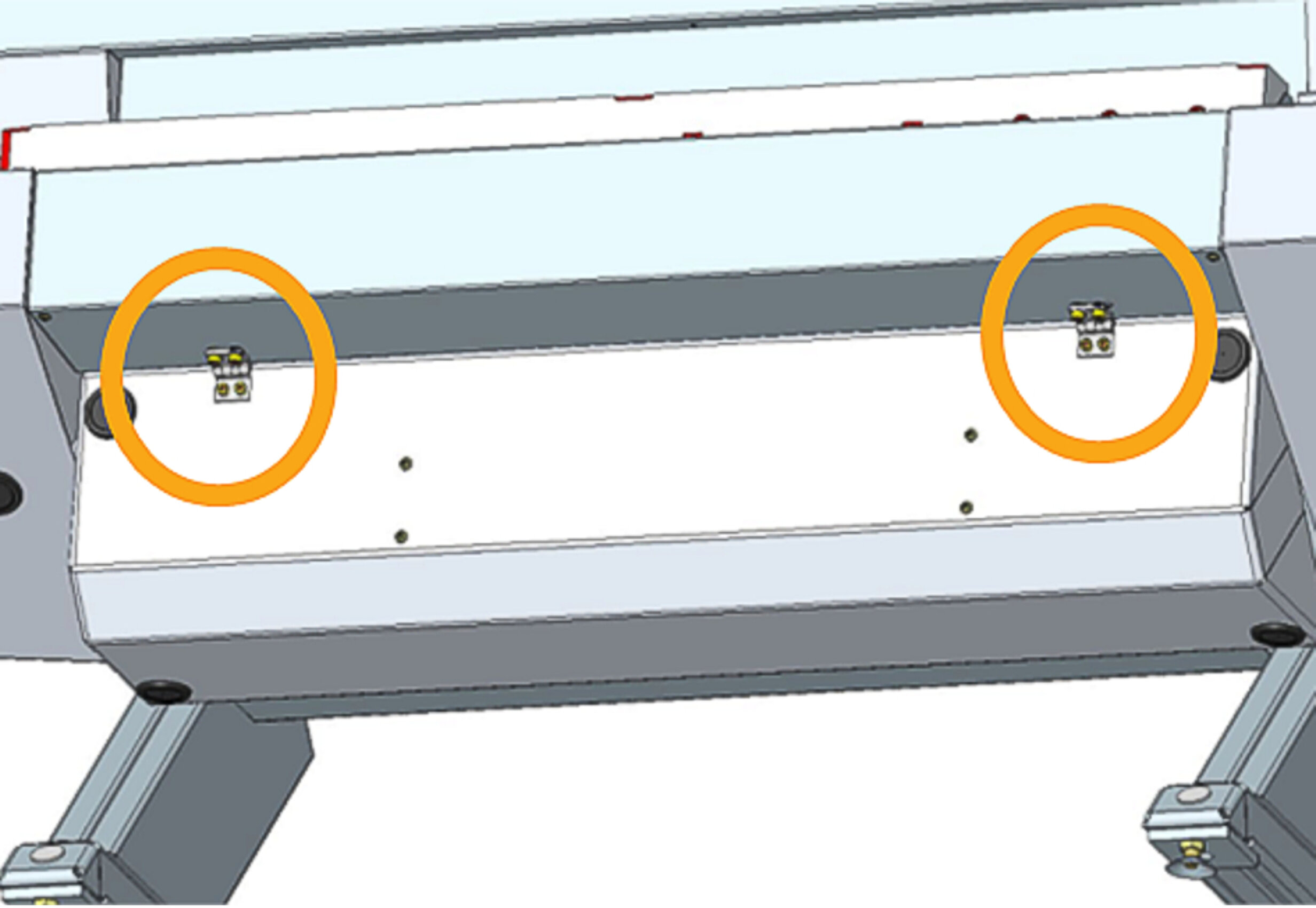

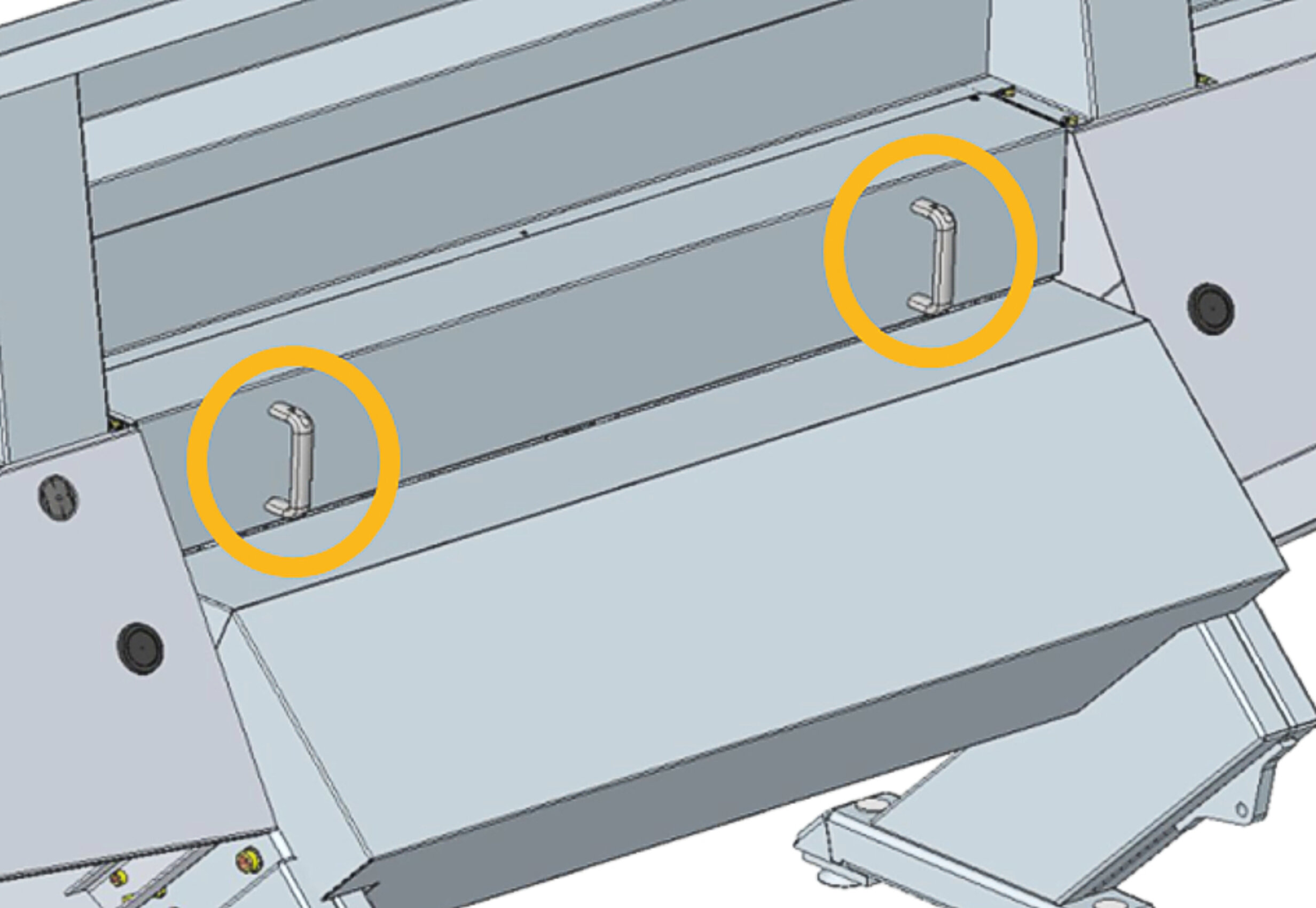

- Zur Reinigung vordere und hintere Verkleidungsblech lösen
- Vordere Blechverkleidung zur Reinigung nach unten kippen
- Hintere Blechverkleidung einfach entnehmen
RAS DuctZipper-L – Technische Daten
 |
RAS 20.10-L |
RAS 20.12-L |
|---|---|---|
| Blechdicke max | 0,5–1,0 mm | 1,0–1,25 mm |
| Kanalquerschnitt min | 100x100 mm | 140x140 mm |
| Geschwindigkeit | 15 m/min | 15 m/min |
| Gesamtlänge | 5750 mm | 5750 mm |
