Schnelles und leichtes Formen
und Schließen von Langfalzen
an Luftkanälen

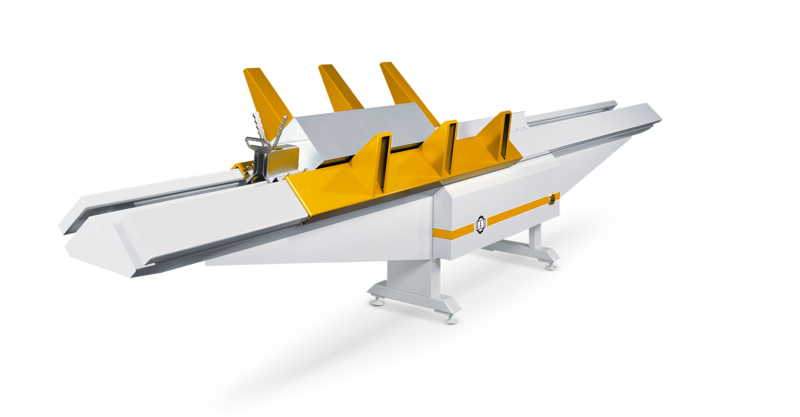

DuctZipper-V Kanalfalzmaschinen

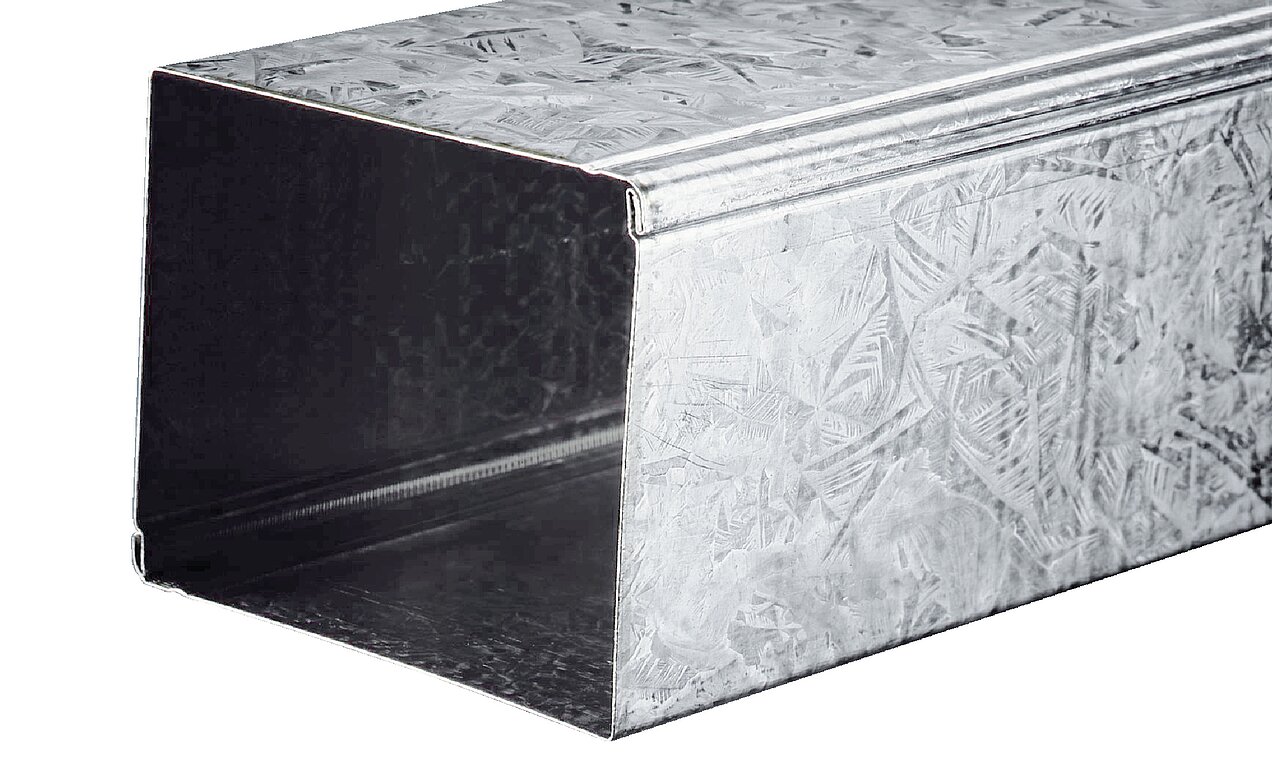

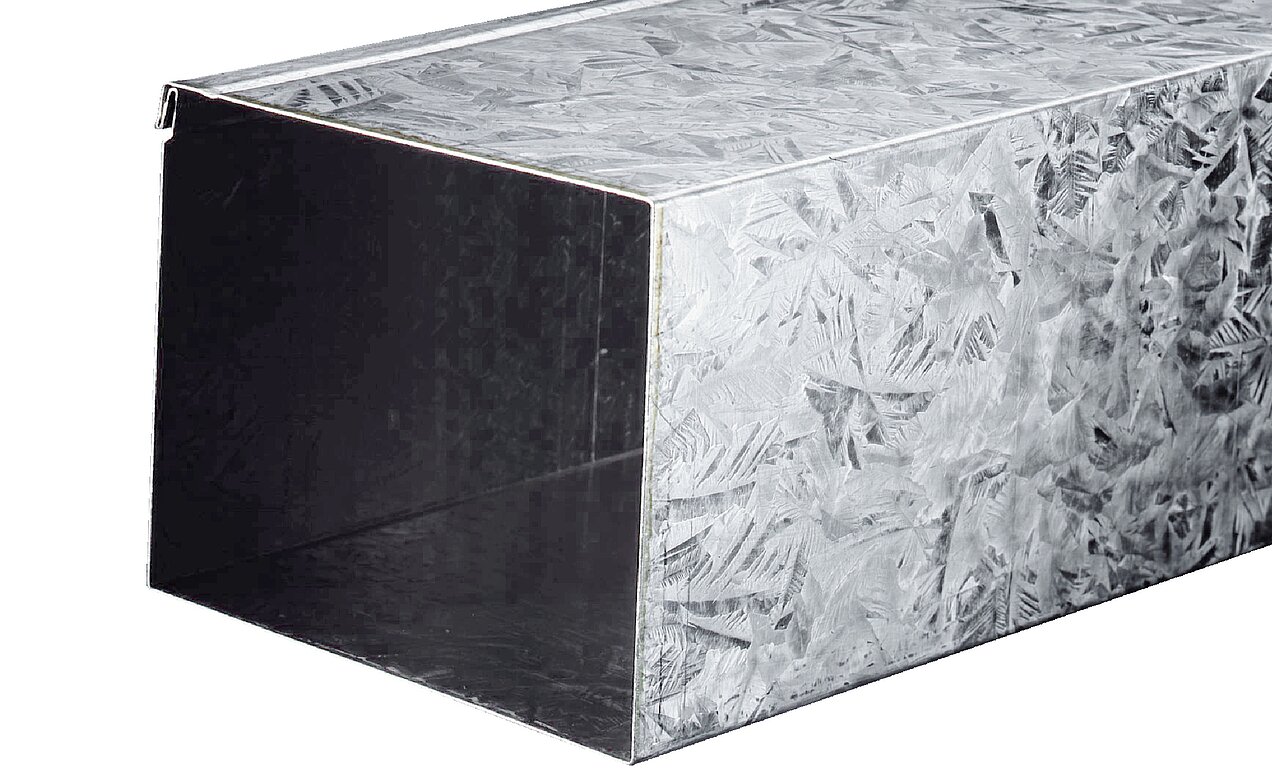

Luftkanäle professionell schließen
Der RAS DuctZipper-V formt und schließt die Falzverbindung an kleineren und mittelgroßen Luftkanälen. Lufttechnische Profiqualität lässt sich kaum schneller, leichter und wirtschaftlicher herzustellen. Der RAS DuctZipper schließt vorab gebogenen Luftkanal in einem einzigen simplen Durchlauf.
Maschinen-Highlights
- Bleche gleiten durch die V-Form über Schwerkraft an den Verbindungspunkt
- Ideale Maschine für kleine und mittelgroße Luftkanäle

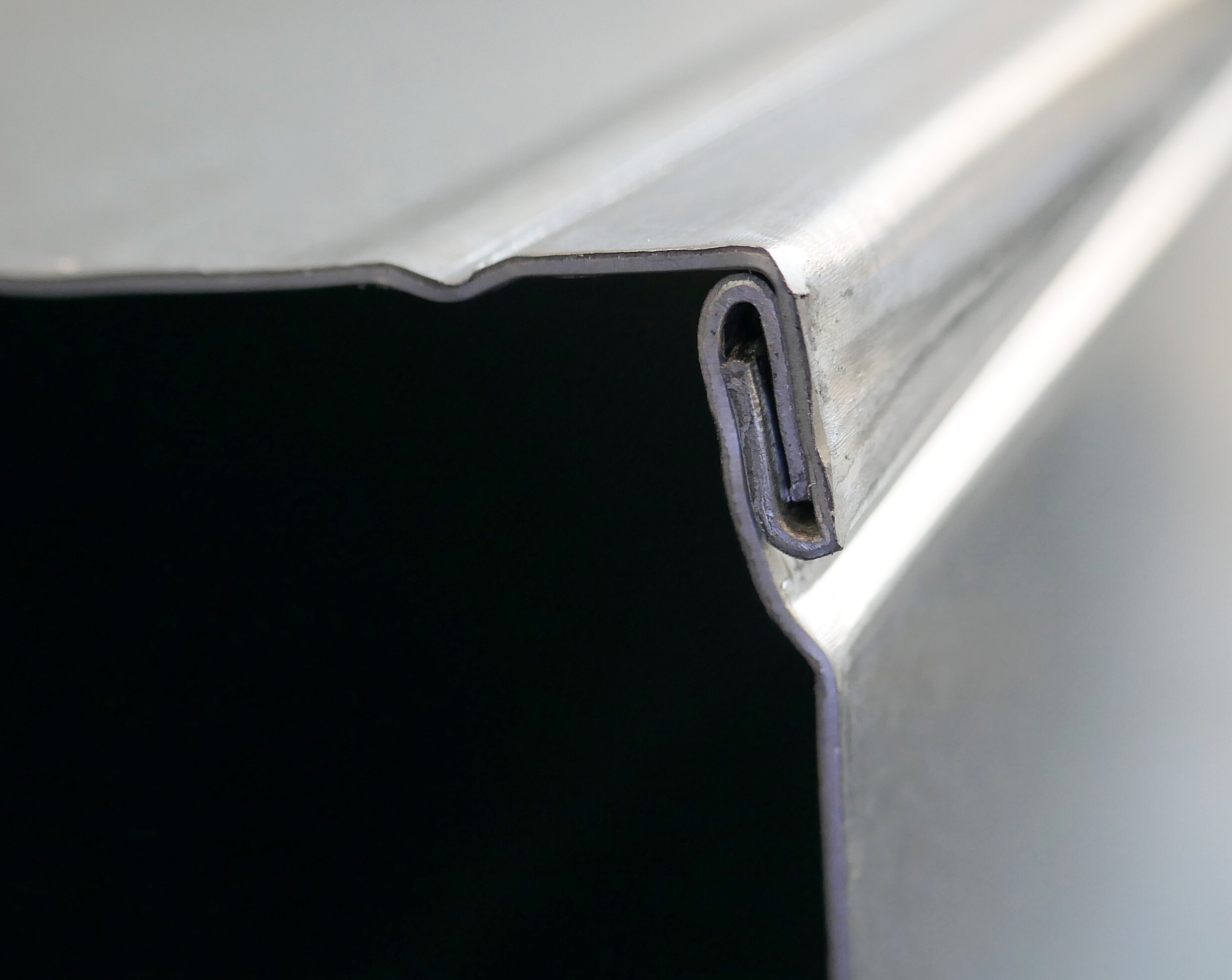

- Dichte Falzverbindung für anspruchsvolle Anwendungsfälle
- SealJet dichtet die Falzverbindung für extreme Energieeffizienz zusätzlich ab
- AutoPilot sorgt für einen gleichzeitigen Falzbeginn
- Das Blech-Leitsystem stützt das Kanalgewicht ab
- Bei mehreren Falzverbindungen wird das Blech-Leitsystem zum Transportsystem
- Der Kanal gelangt auf dem Blech-Leitsystem zurück zur Einlaufseite
- Verbesserte Falzqualität durch verlängerte Einlaufführung

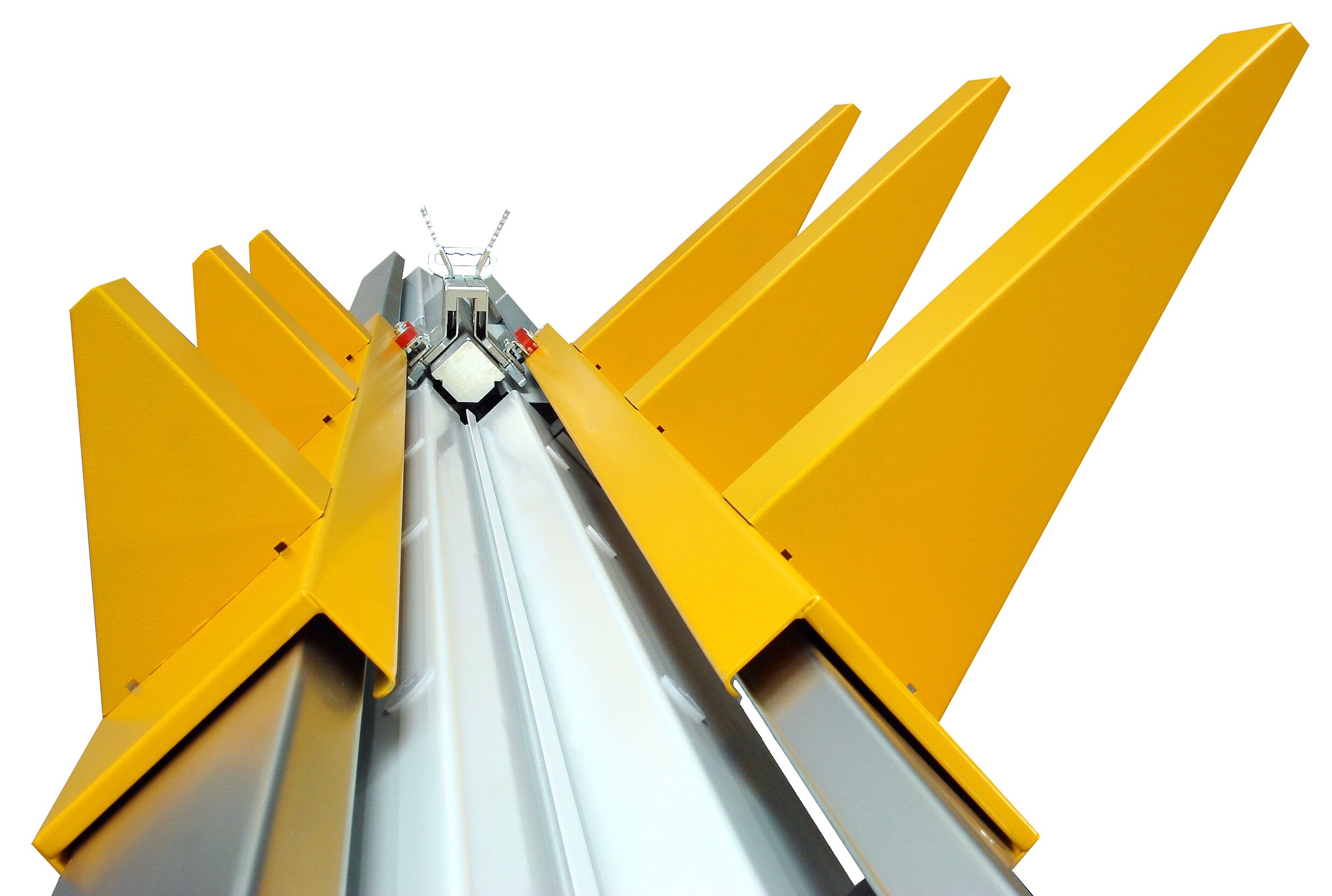

Leitsystem führt Luftkanal durch den DuctZipper
Das Blech-Leitsystem mit seinen drei kurzen und drei langen Armen stützt die Bleche kleiner und mittelgroßer Luftkanäle ideal ab. Das Blech-Leitsystem fährt zusammen mit dem AutoPilot von der Einlauf- zur Auslaufseite.
- Bei mehreren Falzverbindungen wird das Blech-Leitsystem zum Transportsystem

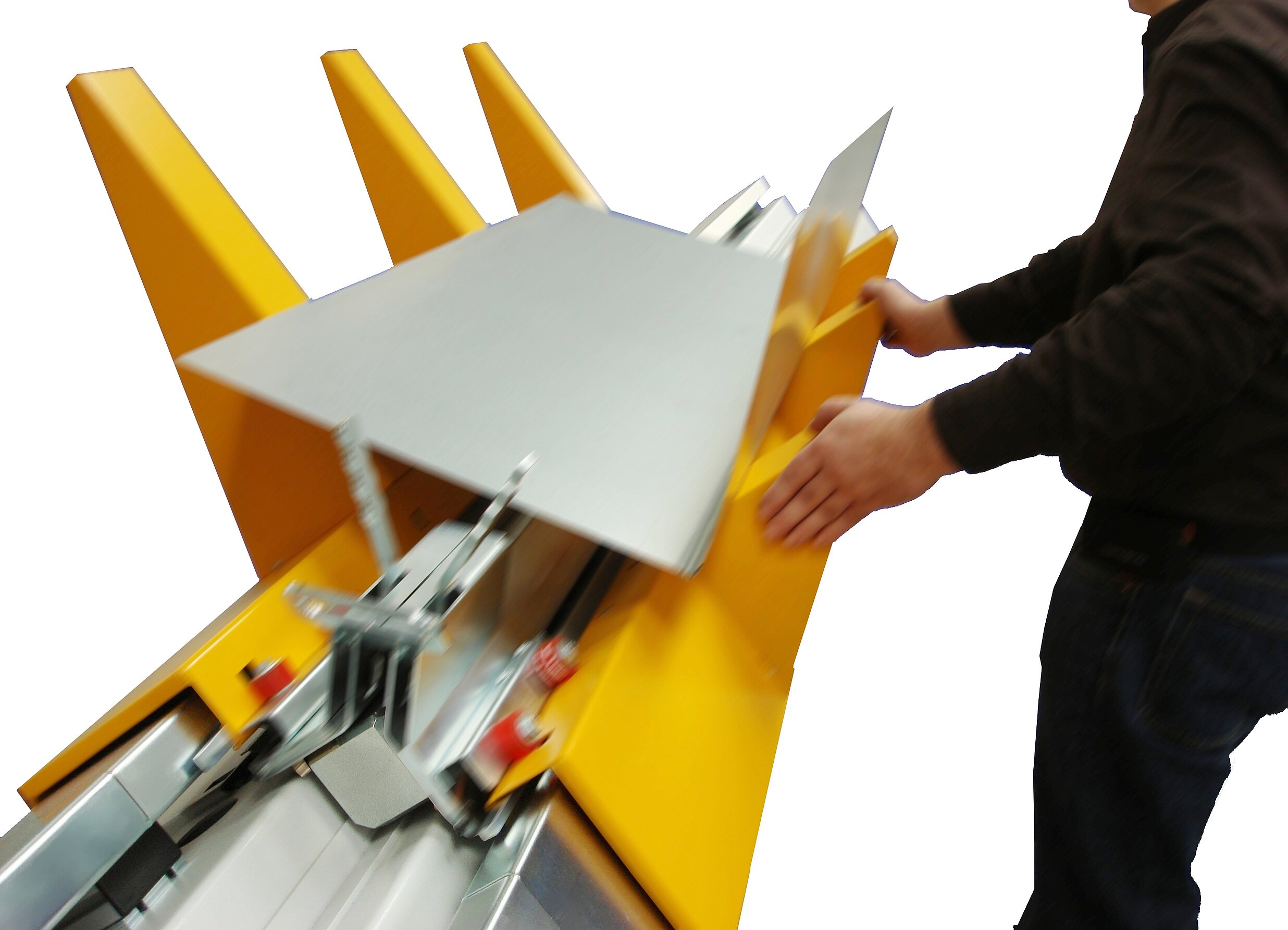

- Das quer aufgelegte Blech gelang auf dem Blech-Leitsystem zurück zur Einlaufseite

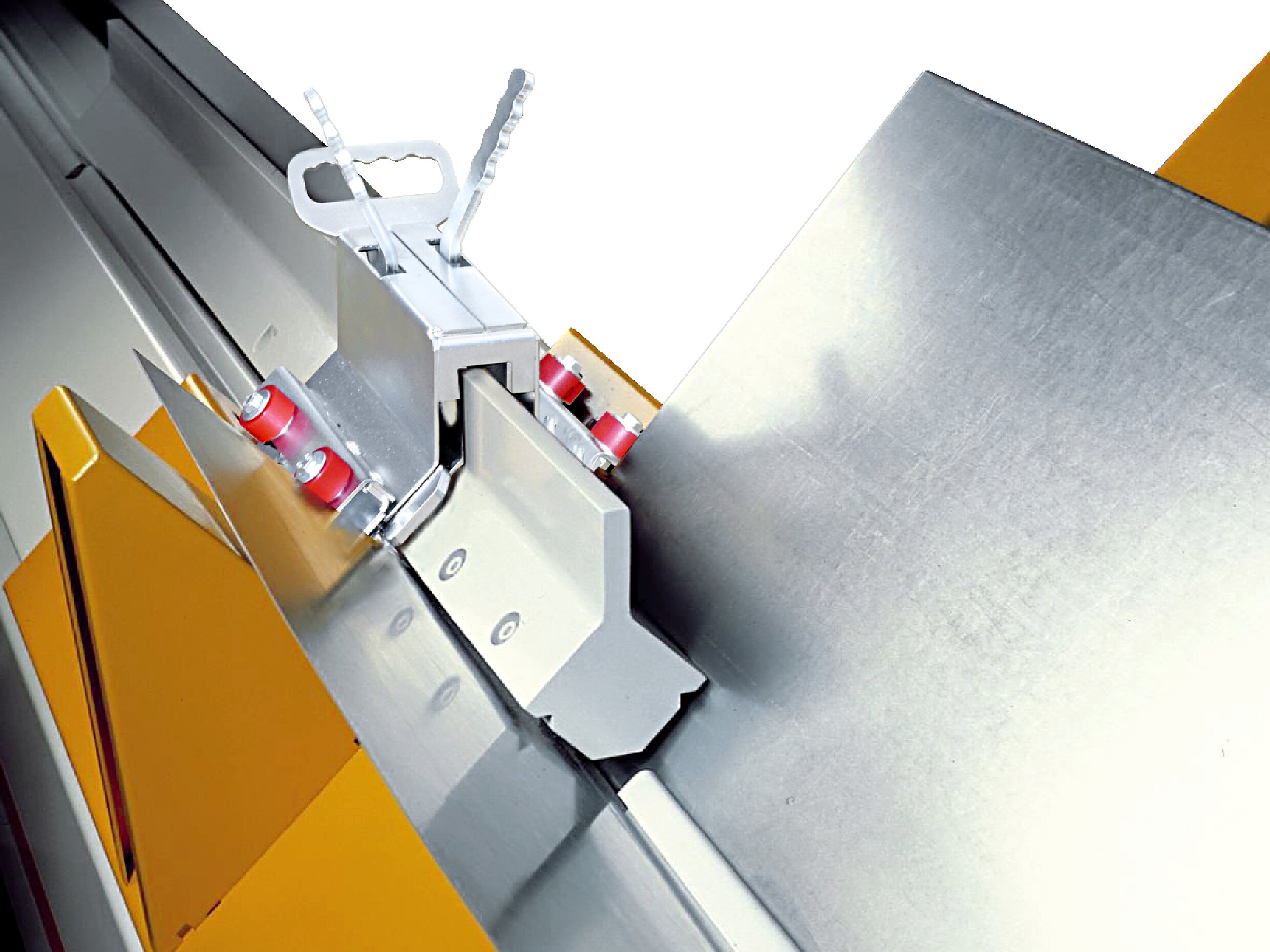

AutoPilot sichert Falzqualität
Der AutoPilot spannt die Bleche während des Durchlaufs
- Gleichzeitiger Falzbeginn
- Sichere 2-Punkt-Klemmung bei jeder Blechdicke
- Zwei Ausführungen verfügbar: Standard und für Schiebefalz/S-Falz

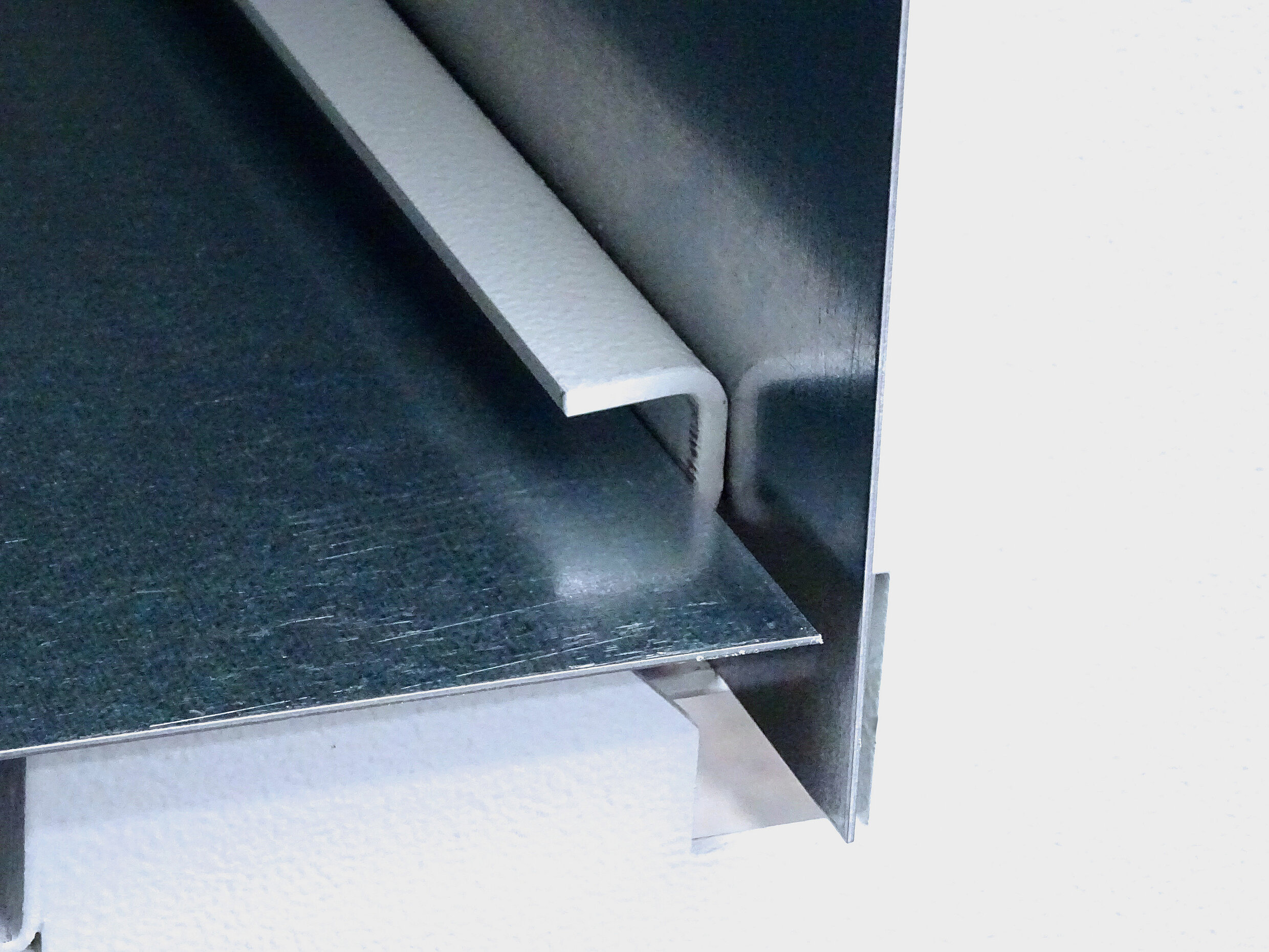

Verbesserte Falzqualität
Durch die bis an die Umformrollen verlängerte Einlaufleiste ist der Kanal von Beginn bis zum letzten Ende geführt.
- Verbesserte Falzqualität speziell an der Auslaufseite des Kanals
- Geringere Verwindung des Kanalquerschnitts

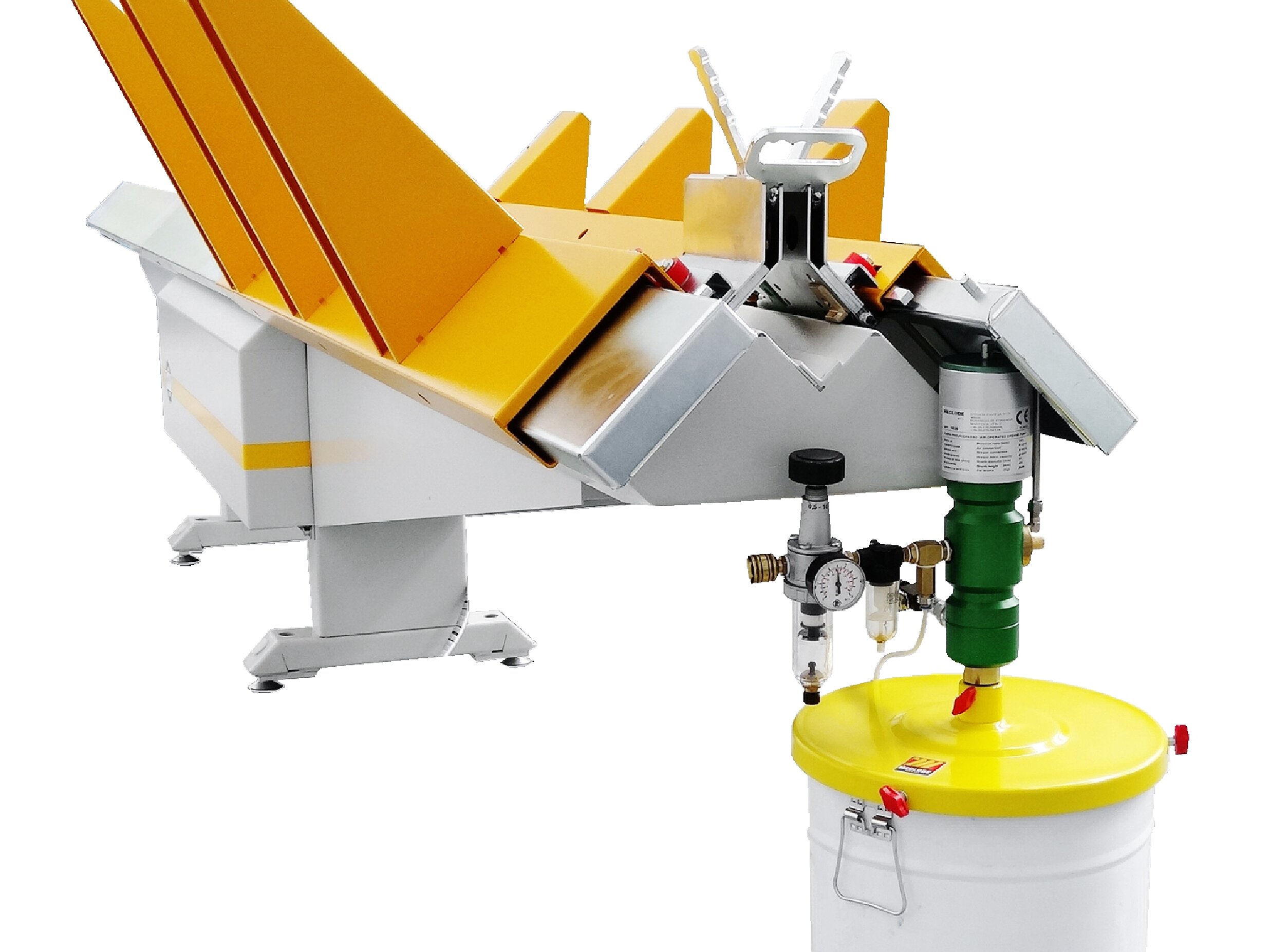

Super dichte Luftkanäle

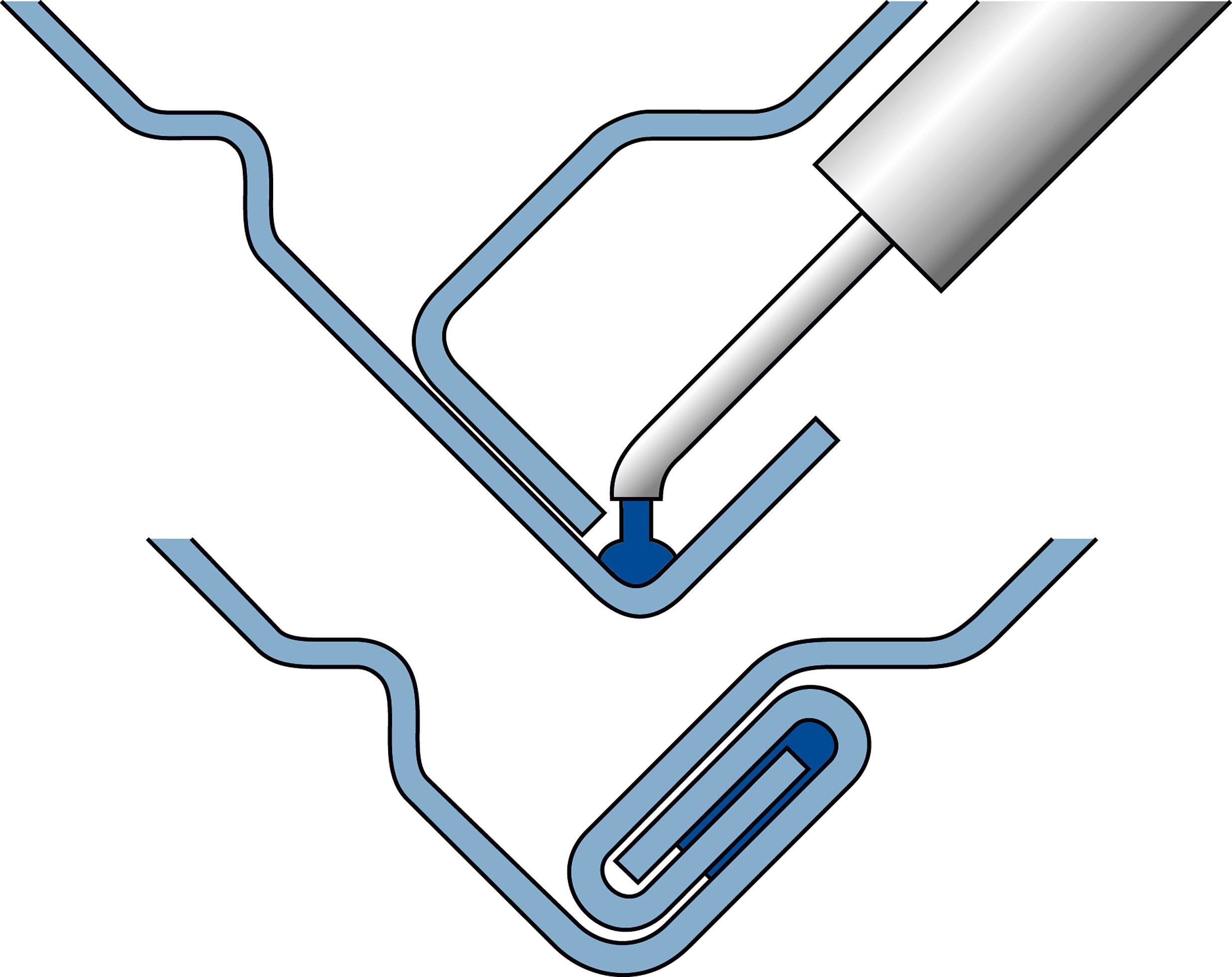

Der SealJet dichtet die Falzverbindung während des Durchlaufs zusätzlich ab.
- Einfaches, schnelles, effizientes und sauberes Abdichten der Falzverbindung
- Sensorik startet und stoppt den Einspritzvorgang
- Keine zusätzlichen Arbeitsschritte nötig
- Empfohlenes Dichtmittel: Mez-Bluemastic-Gel
- Ein Gebinde (25 kg) reicht für eine Falzlänge von etwa 18.000 Meter
- Dichtmittel ist temperaturbeständig von -30°C bis +160°C
- Dichtmittel bietet Korrosionsschutz (Korrosionsgrad 0).
- Dichtmittel erfüllt die aktuelle Hygieneanforderungen
- Die SealJet ist an vorhandenen Maschinen nachrüstbar
RAS DuctZipper-V – Technische Daten
 |
RAS 20.10 |
RAS 20.12 |
|---|---|---|
| Blechdicke max | 0,5–1,0 mm | 1,0–1,25 mm |
| Kanalquerschnitt min | 100x100 mm | 140x140 mm |
| Geschwindigkeit | 15 m/min | 15 m/min |
| Gesamtlänge | 5750 mm | 5350 mm |
