Schwingschnitt für
maßgenaue Zuschnitte
und gerade Schnittkanten

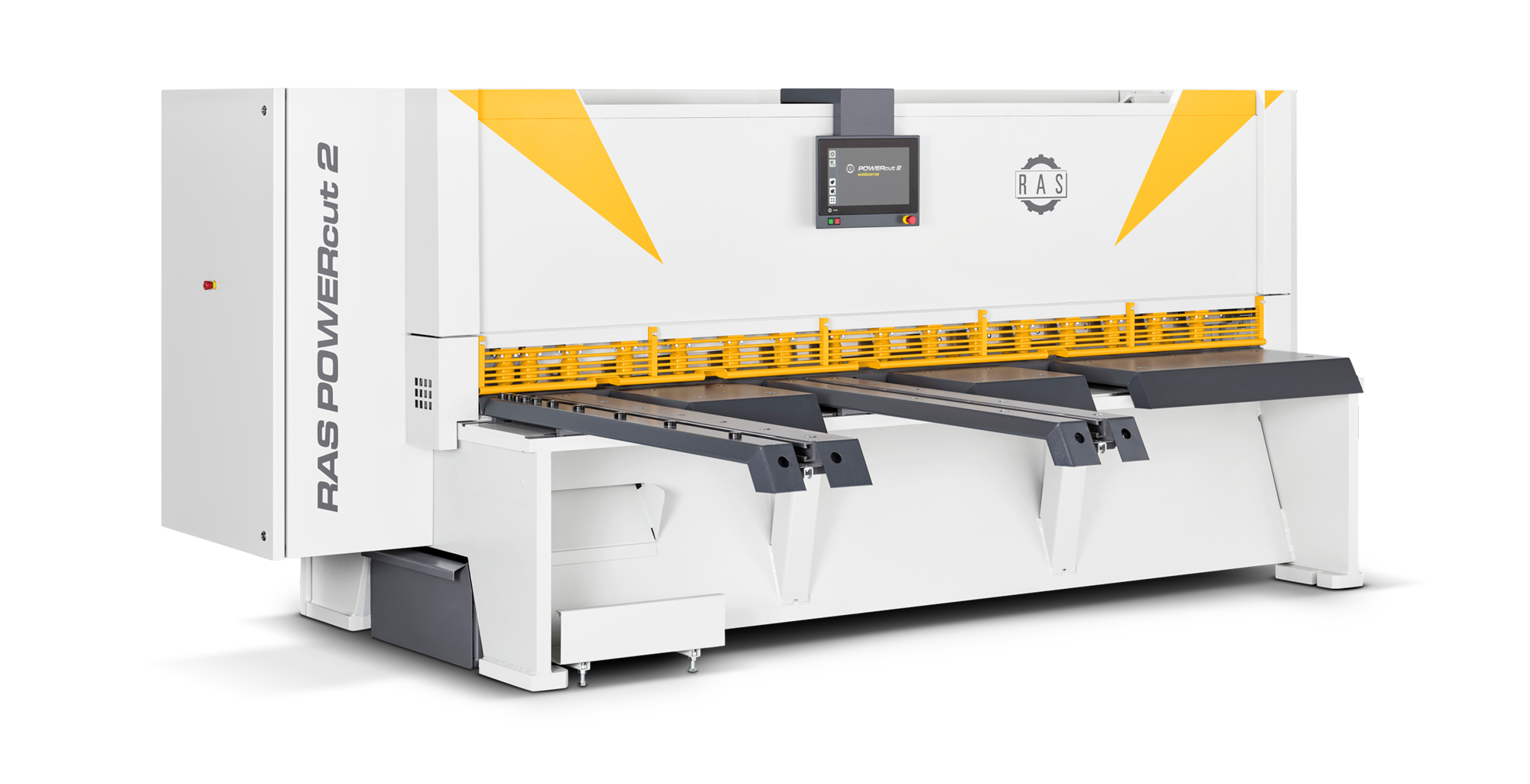

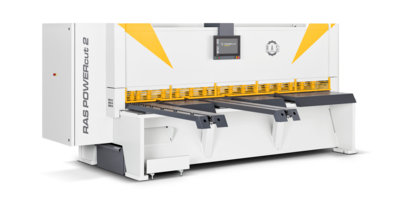

POWERcut2 Schwingschnitt-Scheren
Schwingschnittschere RAS POWERcut 2 | Sw...
RAS SMARTcut Schwingschnittschere | RAS ...
POWERcut2 Schwingschnittschere: Metallfa...
Die Schwingschnittschere neu erfunden
Mit der POWERcut2 hat RAS die Bedienung der industriellen Schwingschnittschere neu erfunden. Hohe Schneidleistung, verwindungsfreie und gratarme Zuschnitte, höchste Maßgenauigkeit, ein cleveres Material-Sortiersystem und ein neu gestaltetes Bedienkonzept öffnen die Tür zu einer neuen Scherengeneration.
Maschinen-Highlights
- Flacher Schnittwinkel für verwindungsfreie Zuschnitte
- Großer und übersichtlicher 15" Touch-Monitor mit neuem Bedienkonzept
- Blech-Hochhaltesystem für geringeren Personalbedarf
- Schnelle automatische Schnittspalteinstellung auf Blechdicke und Materialart
- Hohe Hubzahl und einstellbare Schnittlänge für großen Durchsatz
- Guter Materialnutzungsgrad durch tiefe Fingertaschen
- Großflächige Scherentische mit Kugelrollen für einfaches Handling
- Sortieren der Zuschnitte beim Schneiden (Gutteile, Schrott, Kleinteile)
- Lange Standzeiten der Messer
- LED Schnittlinienbeleuchtung
Vielseitiger Einsatz

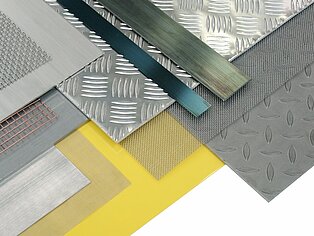

Die POWERcut2 Schwingschnittscheren sind für ein großes Materialspektrum einsetzbar:
- Normale Bleche, Lochblech, Riffelblech, Drahtgewebe, Federstahl ...
- Stahl, Edelstahl, Alu, Kupfer ...
- Verzinkt, beschichtet, eloxiert ...
Plane Zuschnitte

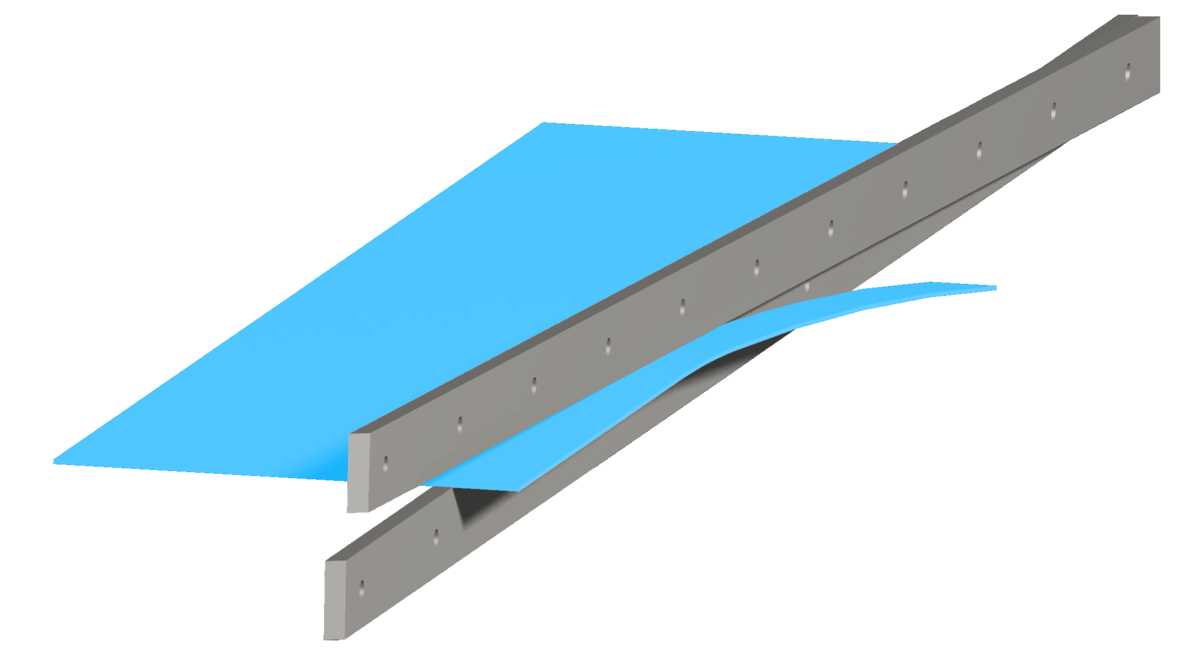

Der flache Schnittwinkel zwischen Ober- und Untermesser sorgt für verwindungsarme Zuschnitte.
- Konstanter Schnittwinkel auch bei dickeren Blechen
- Plane Zuschnitte bereits ab 10-15x Blechdicke
- Stabile Maschinenkonstruktion nimmt hohe Schnittkräfte auf
Hohe Produktivität
Geschwindigkeit in allen Bereichen sorgt für hohen Durchsatz und Produktivität:
- Schnelle Folge von bis zu 50 Hüben pro Minute
- Einstellbare Schnittlänge bei kurzen Teilen
- Schnelles Verfahren des Anschlags
- Schnelle und automatische Einstellung des Schnittspalts
- Sortierfunktionen des Hochhalte- und Sortiersystems
- Einzelhub und Dauerhub
Individuelles Bedienkonzept

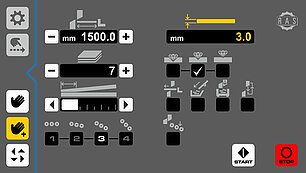

Maximalen und individuellen Bedienkomfort bietet die 15" Touch-Steuerung.
- Großer Bildschirm und rein mit Symbolen darstellte Bedienfunktionen
- Einfache, schnelle und intuitive Eingaben
- Steuerung auf der Vorderseite der Maschine verschiebbar
- 3 Bedienlevel für Gelegenheitsnutzer, geübtere Anwender, Experten
- Einfachmodus: Blechdicke, Materialart, Anschlagmaß und Stückzahl
- Erweiterter Einfachmodus: zusätzlich Sortierfunktionen und Schnittlänge
- Programmmodus: Schneidprogramme mit mehreren Programmzeilen
- Speichern und laden von Programmen
Gerade Schnittkanten
Beim Schwingschnitt dringt das Obermesser über dem Untermesser ins Blech ein
- Rechtwinklige und gratarme Zuschnitte
- Lange Standzeiten der Messer
- Messer oben zweiseitig, unten vierseitig verwendbar
Beste Bedienergonomie
Der Scherentisch ist das direkte Arbeitsfeld des Bedieners. Seine Gestaltung ist entscheidend für eine leichte und effiziente Handhabung.
- Arbeitshöhe 850 mm
- Breite, abgeschrägten und stabile Tische zum schnellen Arbeiten
- Kugelrollen zum kraftschonenden Bewegen der Metalltafeln
- Griffmulden zwischen den Scherentischen
- Tischverlängerungen und Tischauflagen für gute Zugänglichkeit
- Fahrbare Tischverlängerungen unterstützen große Bleche
- Tischverlängerungen lassen sich mit einem Handgriff andocken
- Vorderanschlag mit Feineinstellung
- Einstellbarer und selbst reinigender Winkelanschlag

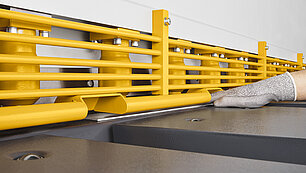

- Fingerschutz mit guter Durchsicht
- Tiefe Fingertaschen für beste Materialausnutzung
- LED Arbeitsraumbeleuchtung
- Niederhalterdruck passt sich automatisch der Schnittkraft an
- Leichte Wartung und gute Zugänglichkeit beim Ölwechsel
- Große Aussparungen zum leichten Messerwechsel
- Schräge Zuschnitte mit Winkelgradanschlag
- Höchste Sicherheit zwei-kanalige Abfragen
Maßgenau zuschneiden

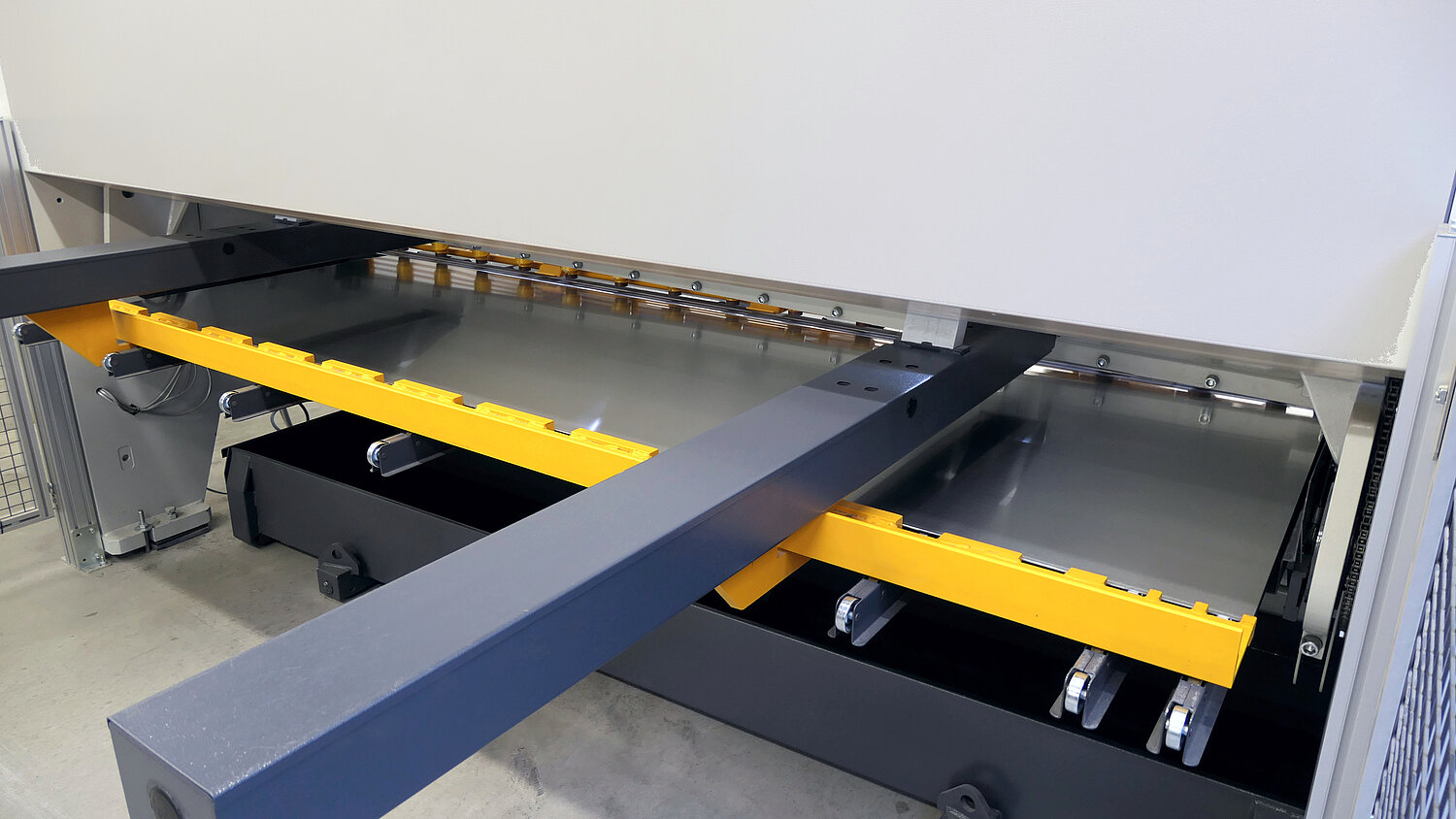

Die Kombination aus CNC Hinteranschlag und Hochhaltesystem sorgt für maßgenaue Zuschnitte. Das Hochhaltesystem führt das Blech sicher zum Hinteranschlag.
- Blech in waagrechter Stellung: Maßgenaue Zuschnitte
- Hinteranschlagtiefe wählbar: 1000 mm, 1250 mm und 1500 mm
- Ansteckbare Verlängerungen des Hochhaltesystems
Sortieren bereits beim Schneiden
Nach dem Schnitt spielt das Hochhaltesystem durch seine vielfältigen Schnittgut-Sortierfunktionen seine Überlegenheit aus:
- Sortieren der Zuschnitte schon beim Schneiden erhöht die Produktivität
- Abrollen der Zuschnitte in 3 Winkelstellungen
- Flacher Winkel für sensible Teile: langsameres, sanftes Abrollen
- Steiler Winkel für normale Zuschnitte: schnelles Abrollen, hohe Schnittfrequenz
- Return-to-Sender Rücktransport: Zuschnitte zurück auf den Scherentisch
- Sicheres Ausschleusen von Kleinteile bis 200 x 500 mm nach vorne
- Anschnitte fallen in großvolumige Schrottbox
- Trennen von Gutteilen und Schrott schon beim Zuschneiden
- Volle Schrottbox nach hinten, nach rechts oder links entnehmbar
RAS POWERcut2 – Technische Daten
 |
RAS 86.33-2 |
RAS 86.43-2 |
|---|---|---|
| Schnittlänge | 3190 mm | 4040 mm |
| Blechdicke max (400 N/mm²) | 6,3 mm | 5,0 mm |
| Anschlagtiefe | 5–1000 mm (1500 mm) | 5–1000 mm (1500 mm) |
| Kleinteilweiche | ja | ja |
| Automatische Schnittspaltverstellung | ja | ja |
| Schrottseparierung | ja | ja |
| Return-to-sender | ja | ja |
| Hübe/min | 30–50 | 28–45 |
| Schnittwinkel | 1,2° | 1,0° |
| Schnitt-Technologie | Schwingschnitt | Schwingschnitt |
| Maschinenabmessung (inkl. Tischverlängerung und Schutzzaun) | 3830 x 3820 mm | 4730 x 3820 mm |
