TouchScreen Steuerung
positioniert den Anschlag
auf das programmierte Maß

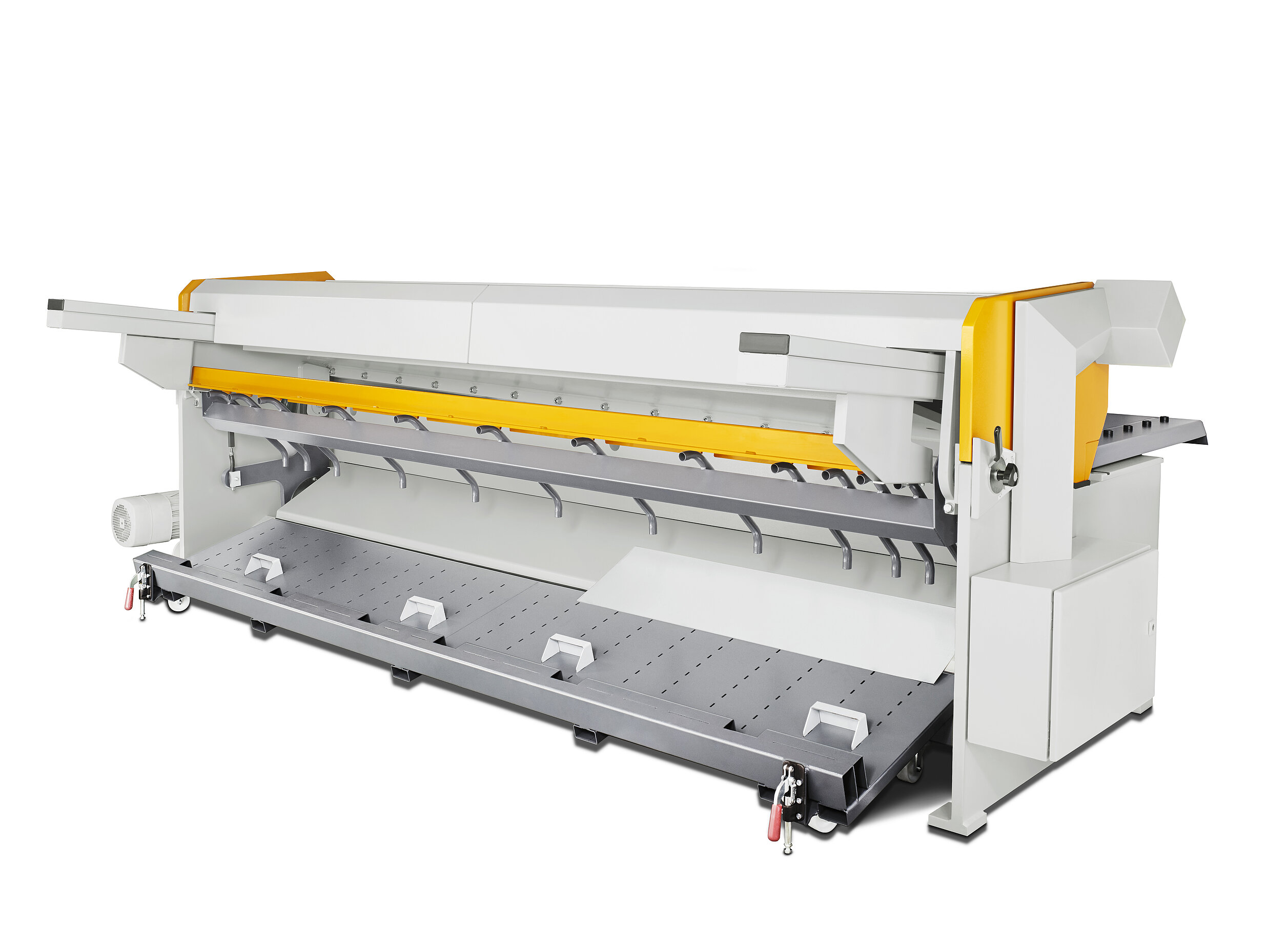

PRIMEcut Schwingschnitt-Scheren
Perfekte Schnittergebnisse
RAS hat der PRIMEcut Schwingschnittschere eine TouchScreen-Steuerung verpasst und ihr damit optimale Übersichtlichkeit auf dem Bildschirm verschafft. Mit ihren 3 mm Schnittleistung und 3100 mm Schnittlänge bietet die RAS PRIMEcut alles, was anspruchsvolle Anwender von moderner Scherentechnologie erwarten.
Maschinen-Highlights
- Schwingschnitt für maßgenaue Zuschnitte und gerade Schnittkanten

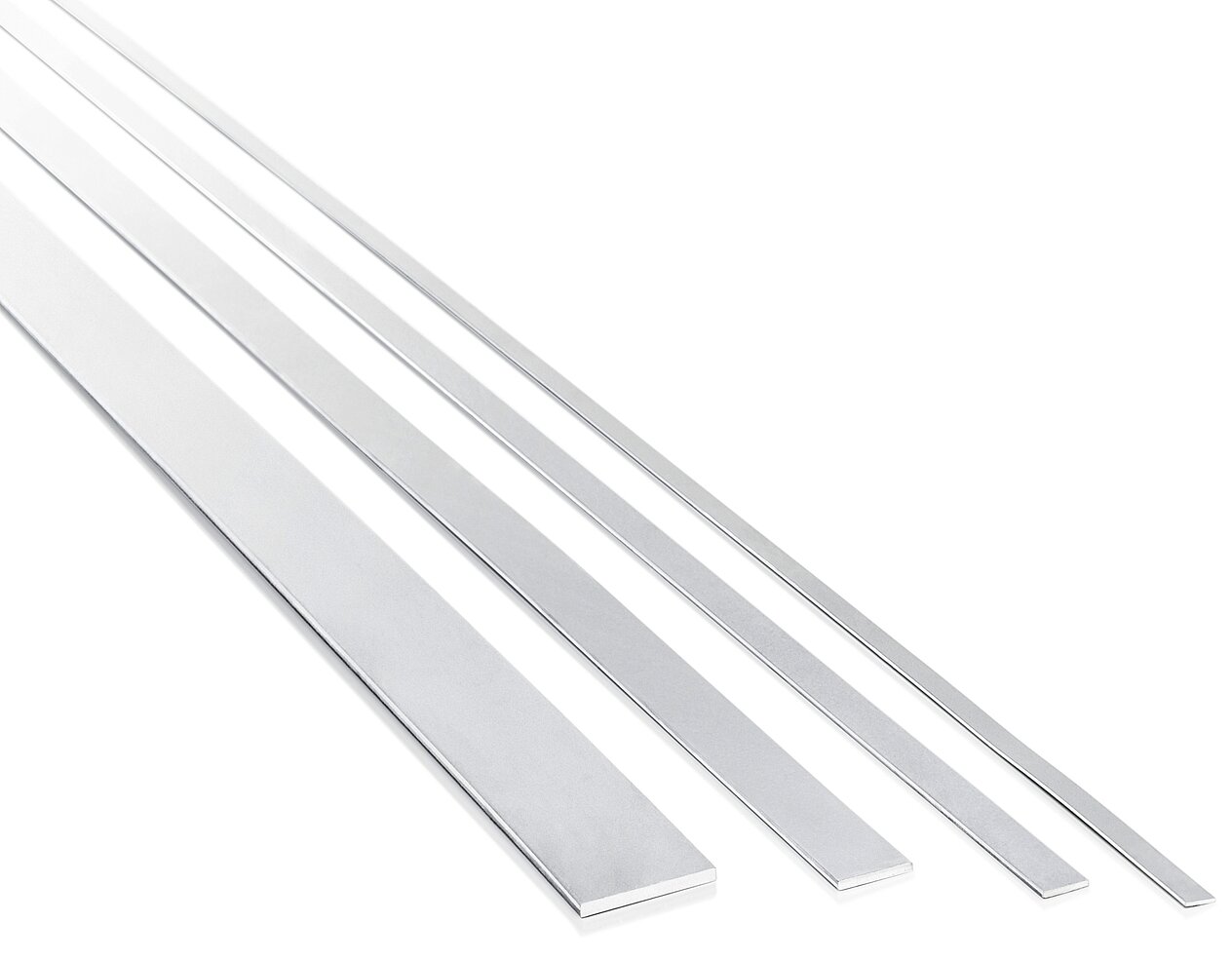

- Flacher Schnittwinkel für verwindungsfreie Zuschnitte
- Lange Standzeiten der Messer
- Sortieren der Zuschnitte beim Schneiden (nach vorne, nach hinten)
- Blech-Hochhaltesystem für geringeren Personalbedarf

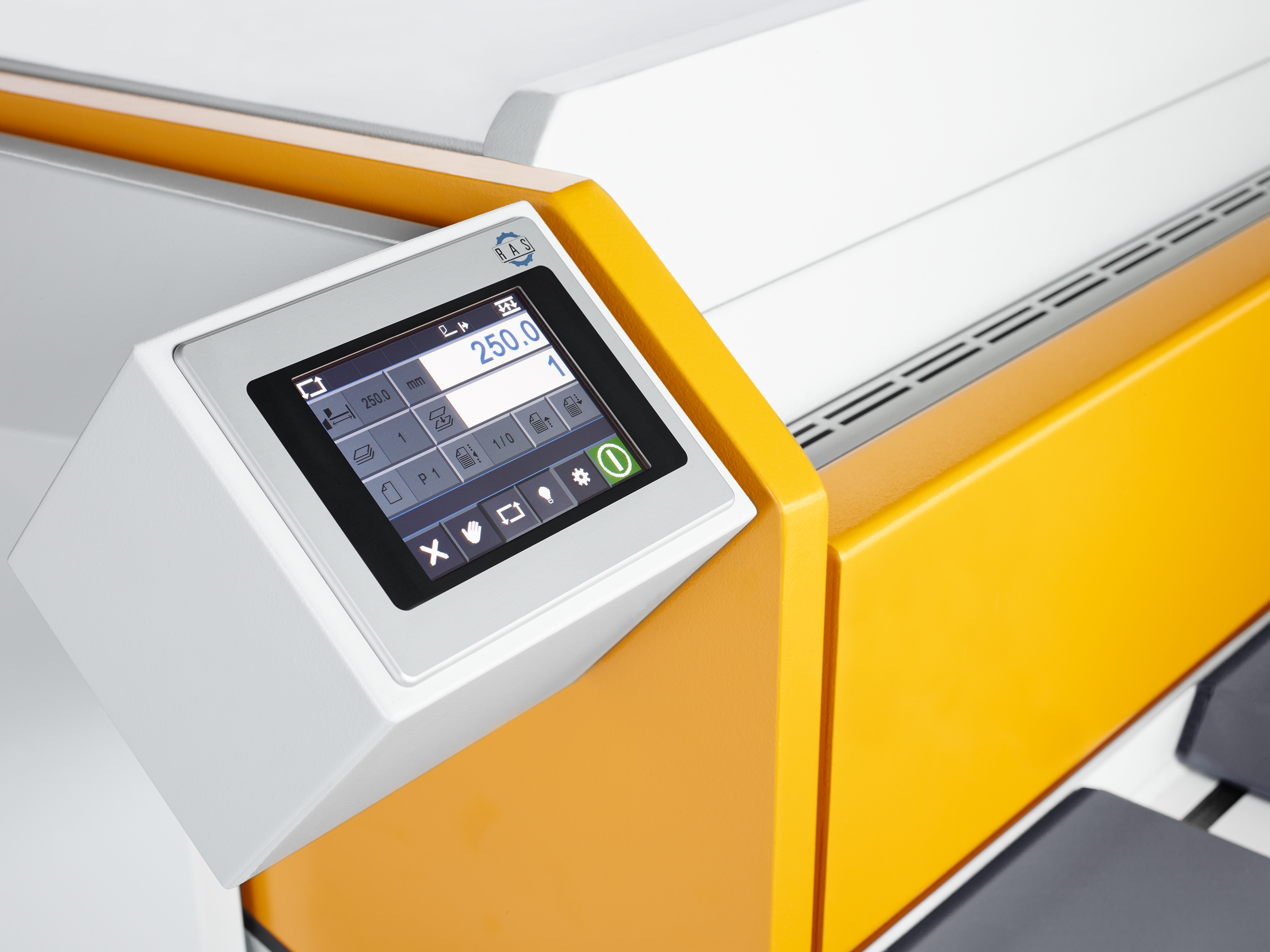

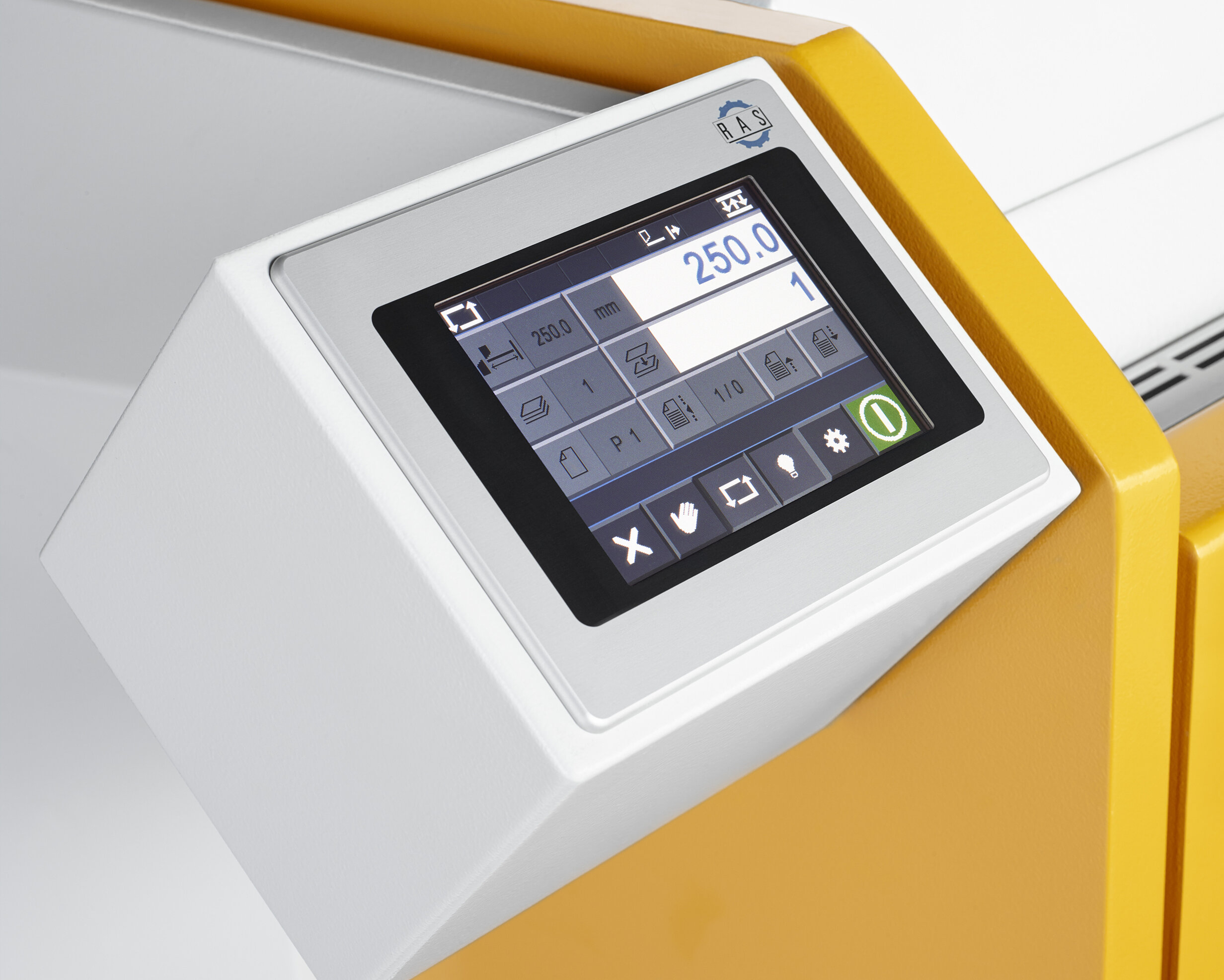

TouchScreen Steuerung

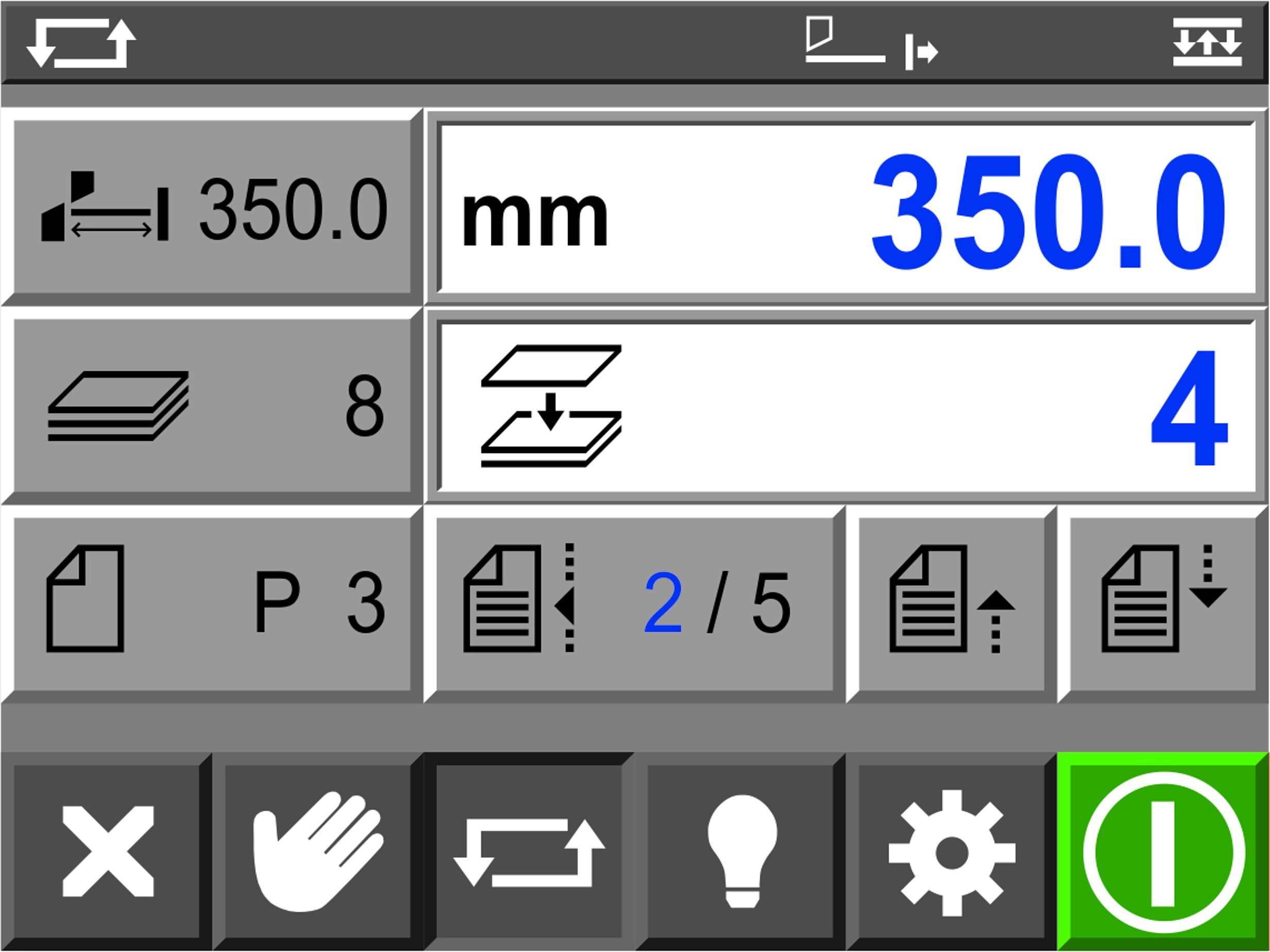

Die TouchScreen Steuerung positioniert den Anschlag auf das programmierte Maß und arbeitet die gewünschte Stückzahl ab. Der Bediener kann einzelne Zeilen programmieren oder ganze Zuschnittprogramme erstellen.
- Sehr einfach zu bedienende Touch-Steuerung
- Meist grafische Symbole
- Speicherung von 50 Programme mit je 20 Zeilen
- Wahlweise Einzel- oder Dauerhub
Präzision im Blick
Der CNC Hinteranschlag positioniert die Materialtafel präzise innerhalb der 750 mm Anschlagtiefe. Eine LED-Schnittlinienbeleuchtung erleichtert die Arbeit, wenn Platinen nach Anriss geschnitten werden.

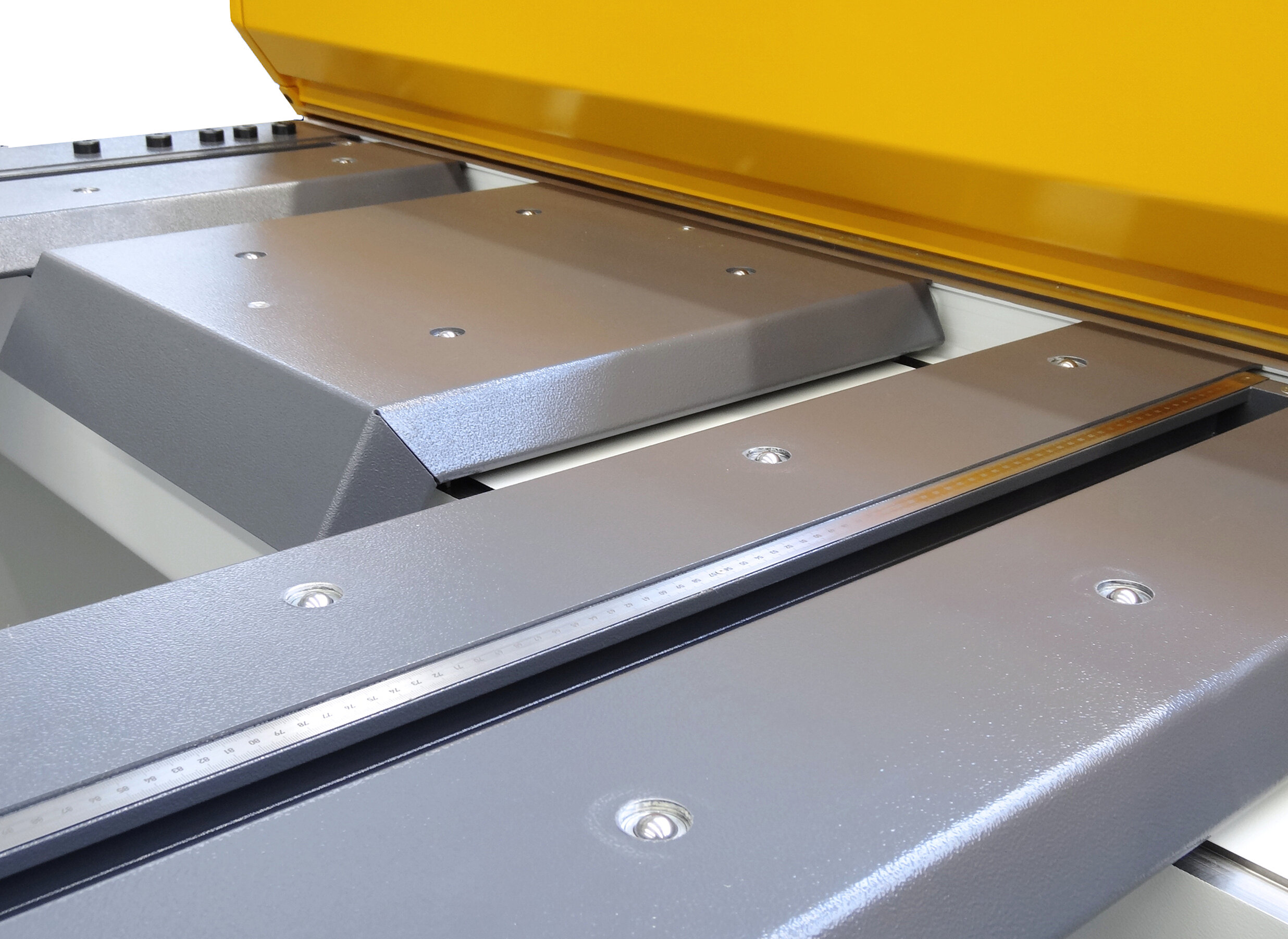

- Abgeschrägten Tische zum schnellen Arbeiten
- Einstellbare Bolzen des Winkelanschlags (Nachstellen bei Verschleiß)
- Selbstreinigung des Winkelanschlags beim Verschieben des Blechs
- LED Schnittspaltbeleuchtung
- Niederhalter mit verschleißarmer Gummileiste (abdruckfreies Schneiden)

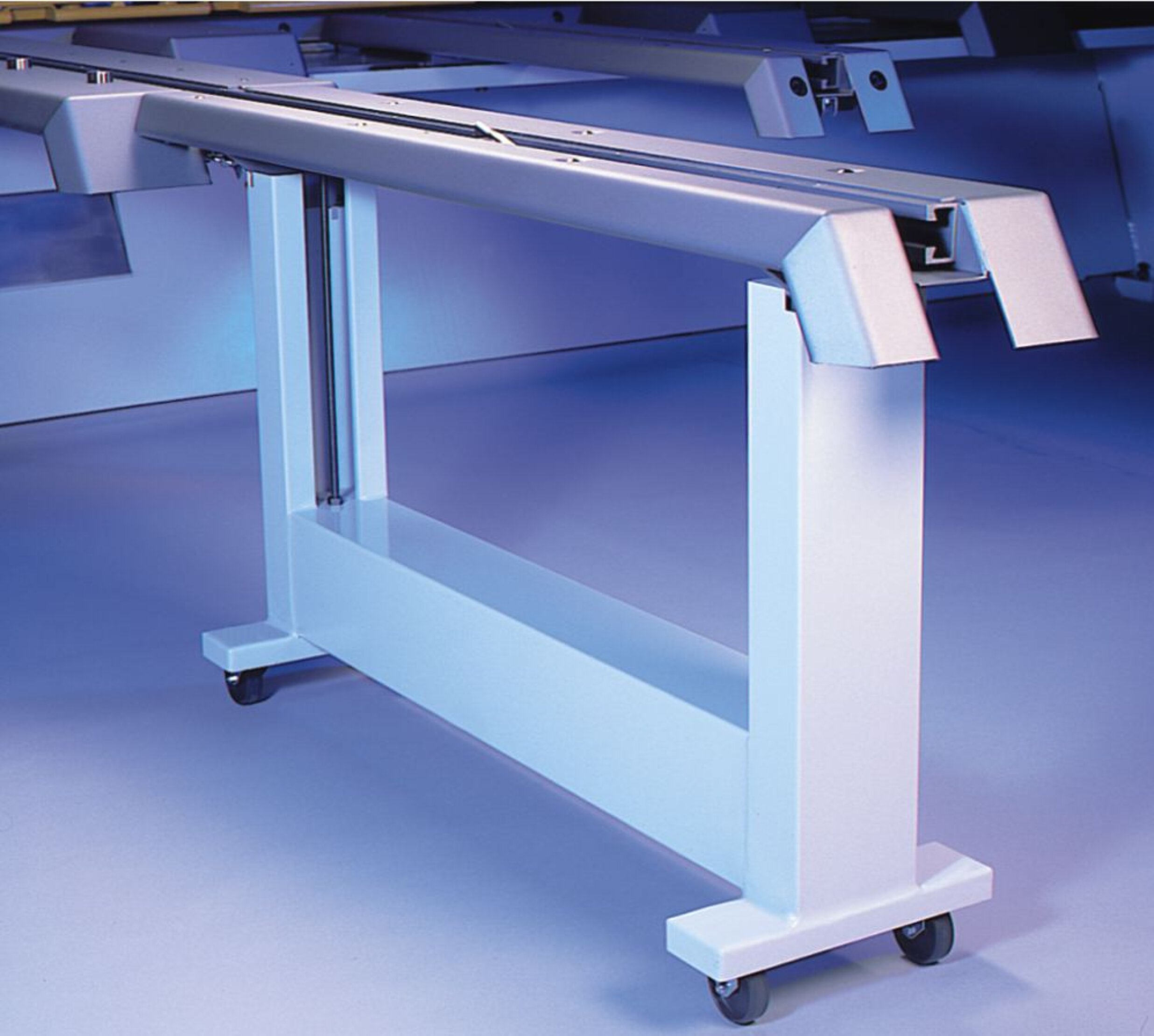

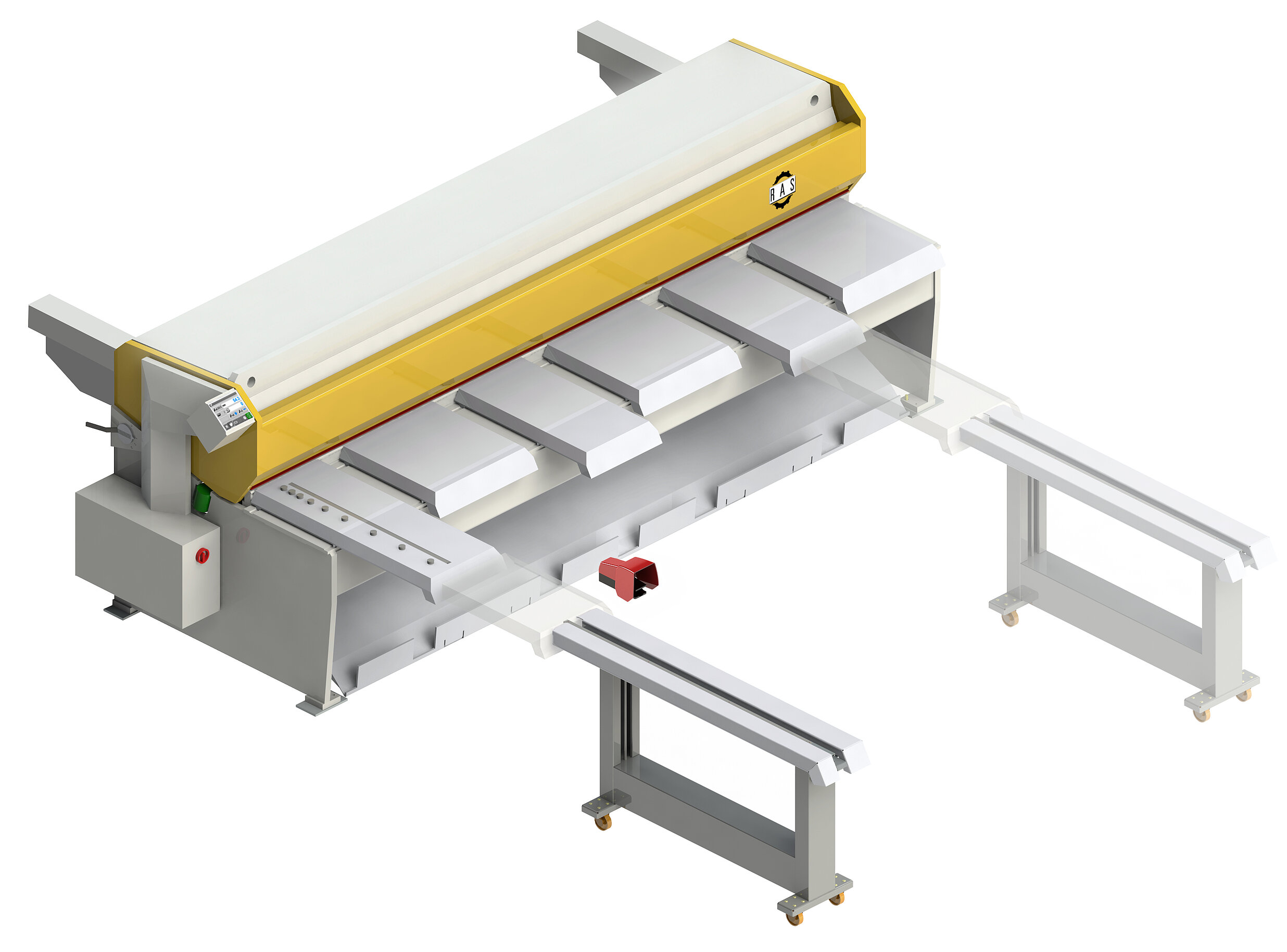

- Optionale 1500 mm Tischverlängerung unterstützt große Bleche

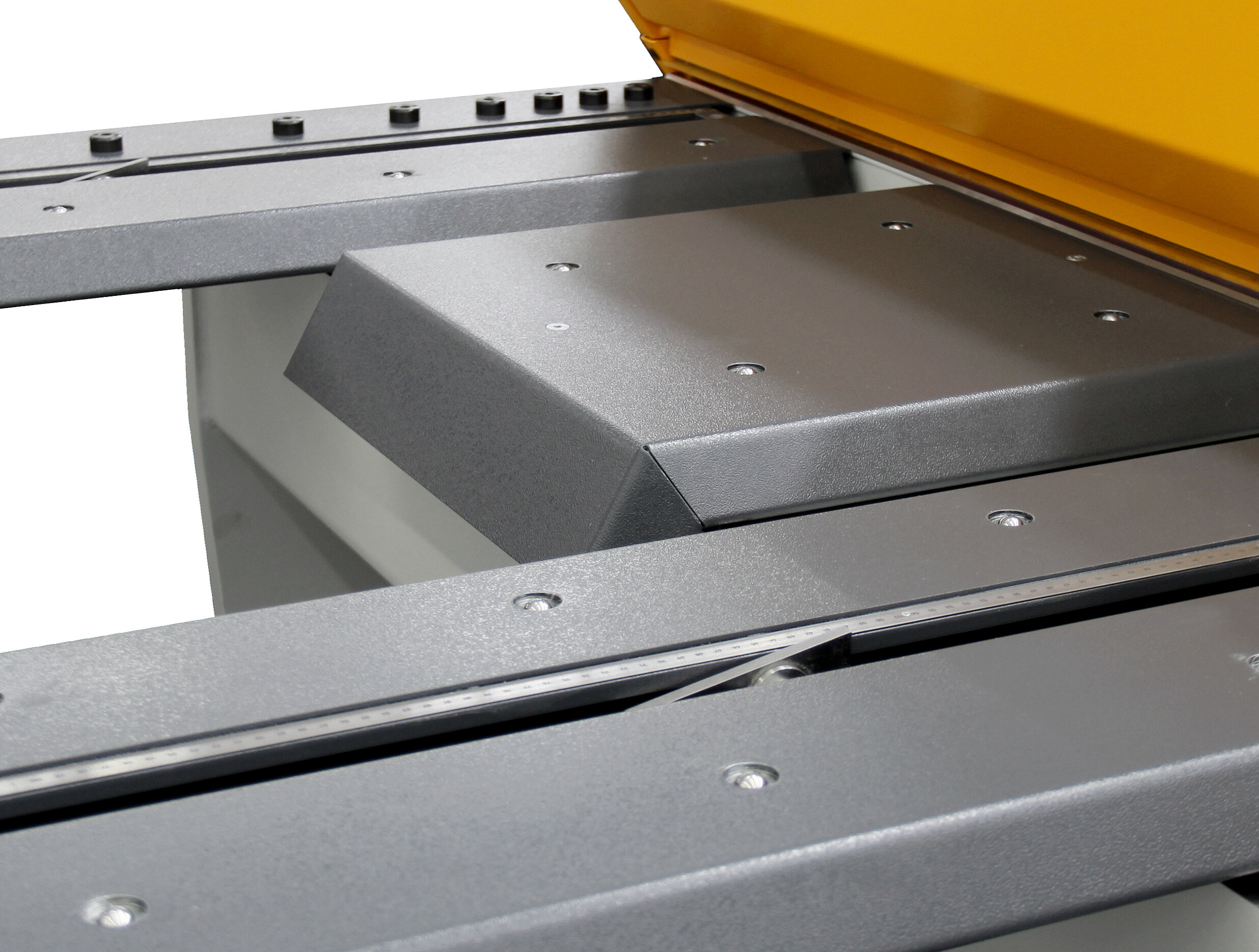

- Kugelrollen zum kraftschonenen Bewegen der Metalltafeln
- Vorderanschläge zum Positionieren von vorne

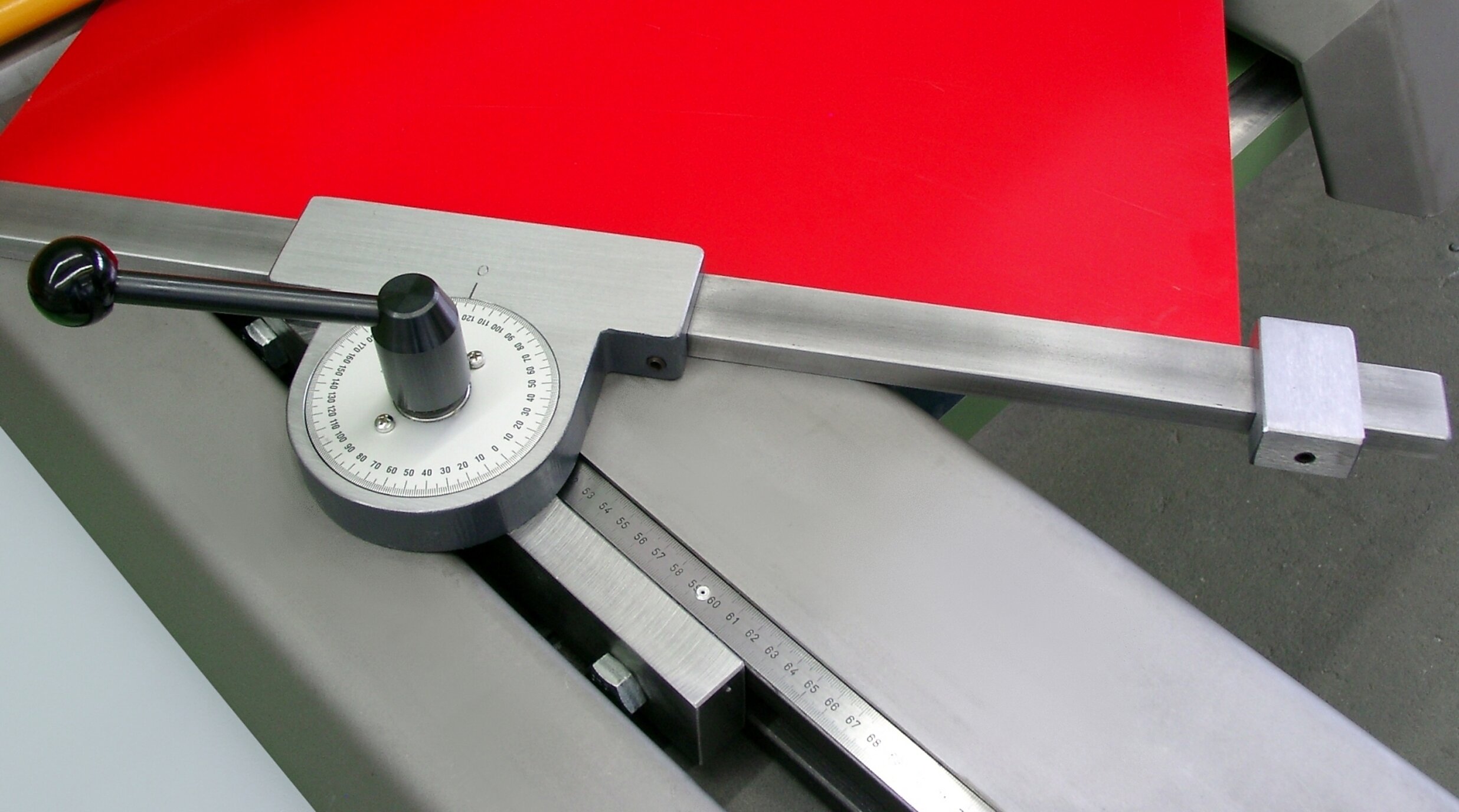

- Einstellbarer Winkelgradanschlag für schräge Zuschnitte

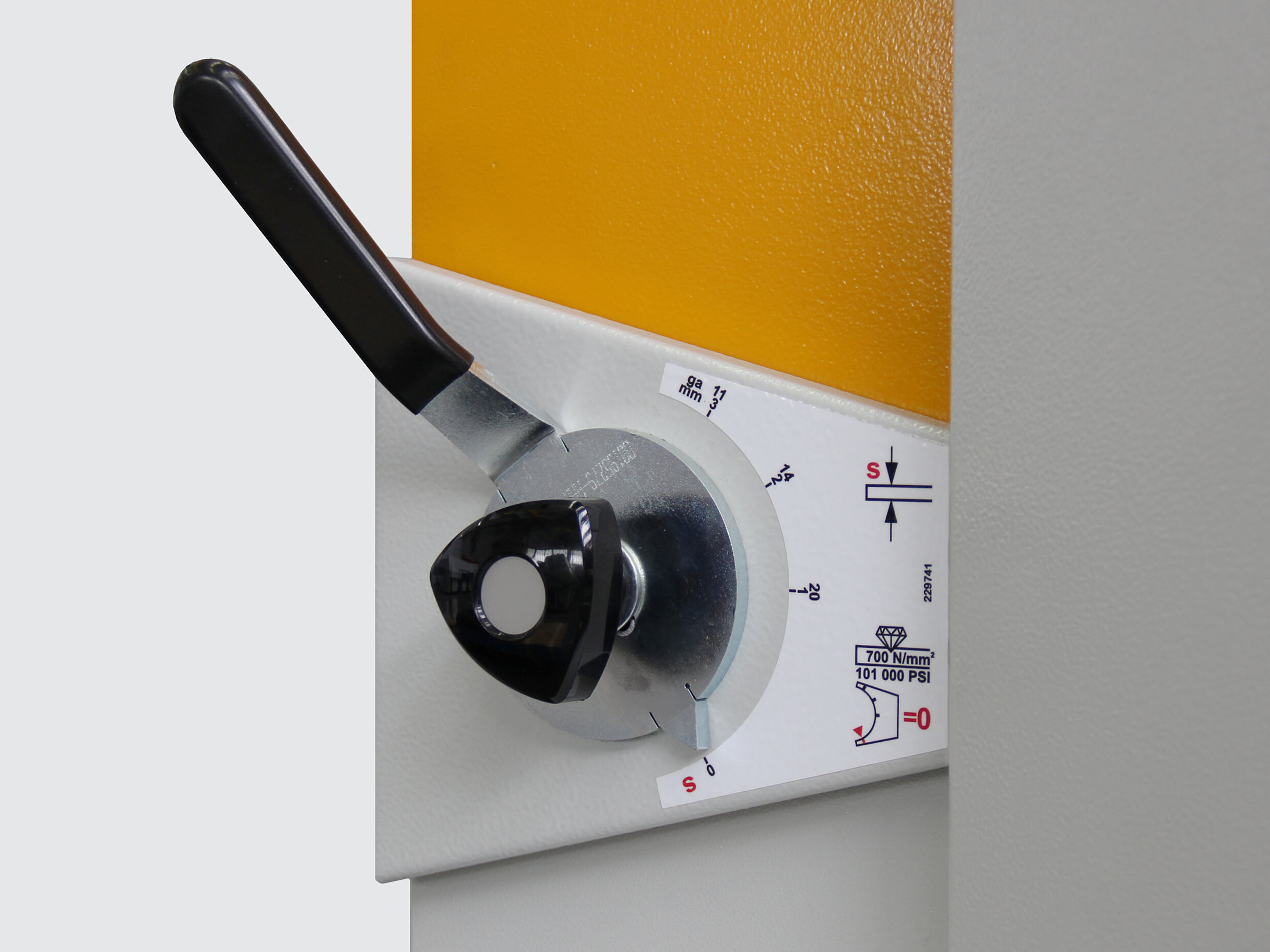

Exakte Spaltmaße
Mit einem Handhebel lässt sich der Schnittspaltexzenter schnell und einfach auf die Blechdicke und Materialsorte einstellen.
- Gratfreie Zuschnitte
- Einstellpositionen werden auf einer Skala angezeigt
- Einstellung nach Blechdicke und Materialsorte

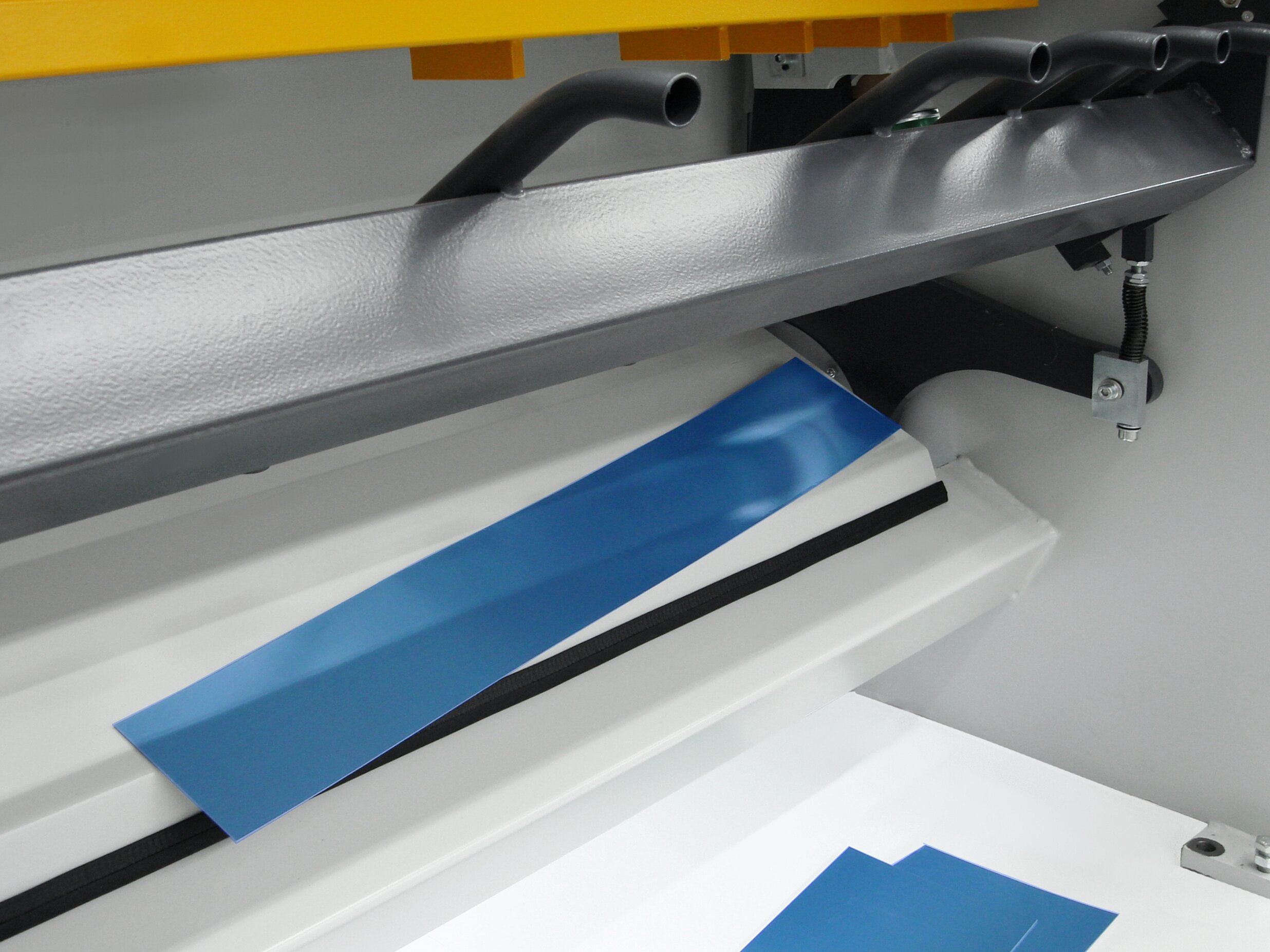

Schneiden und Sortieren

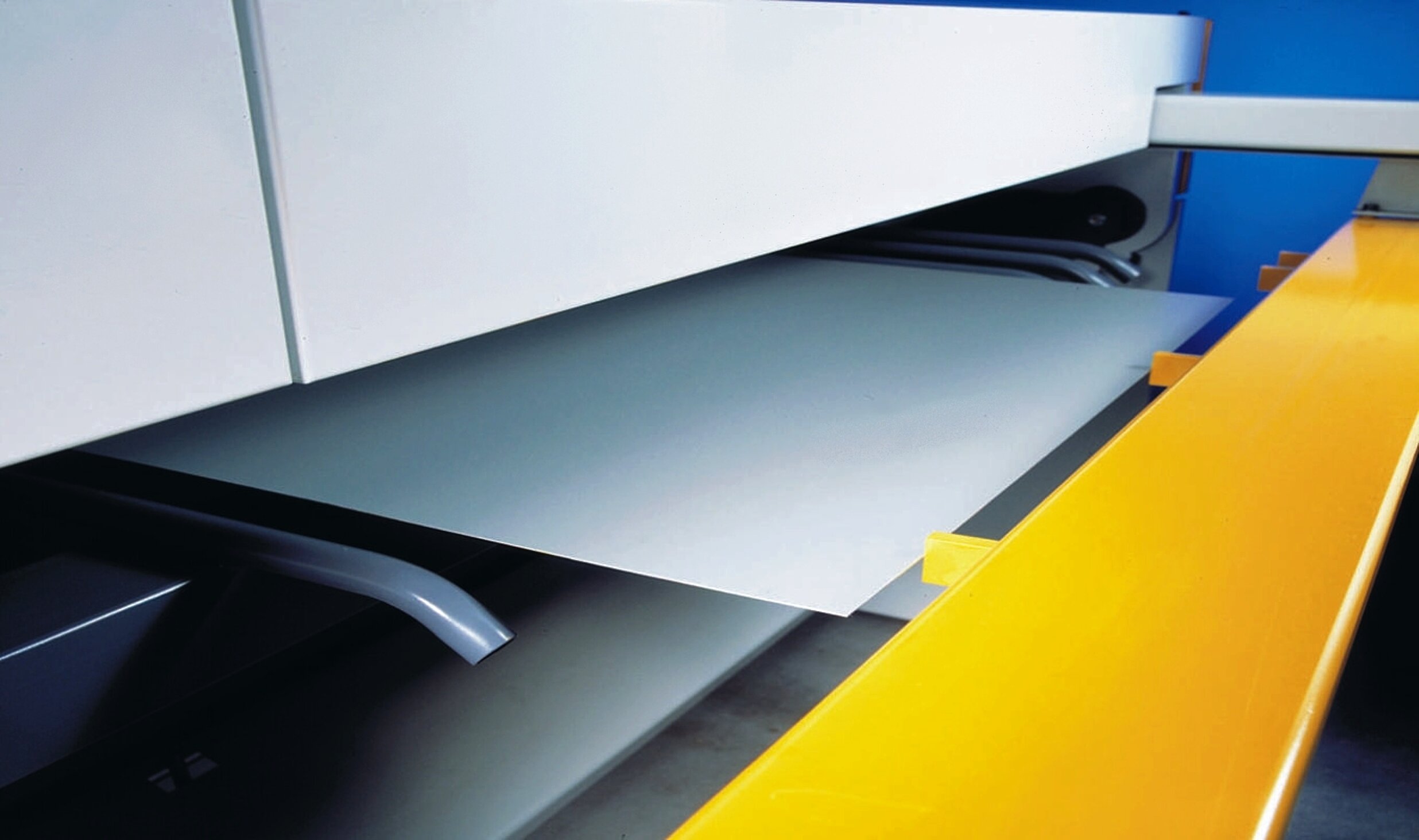

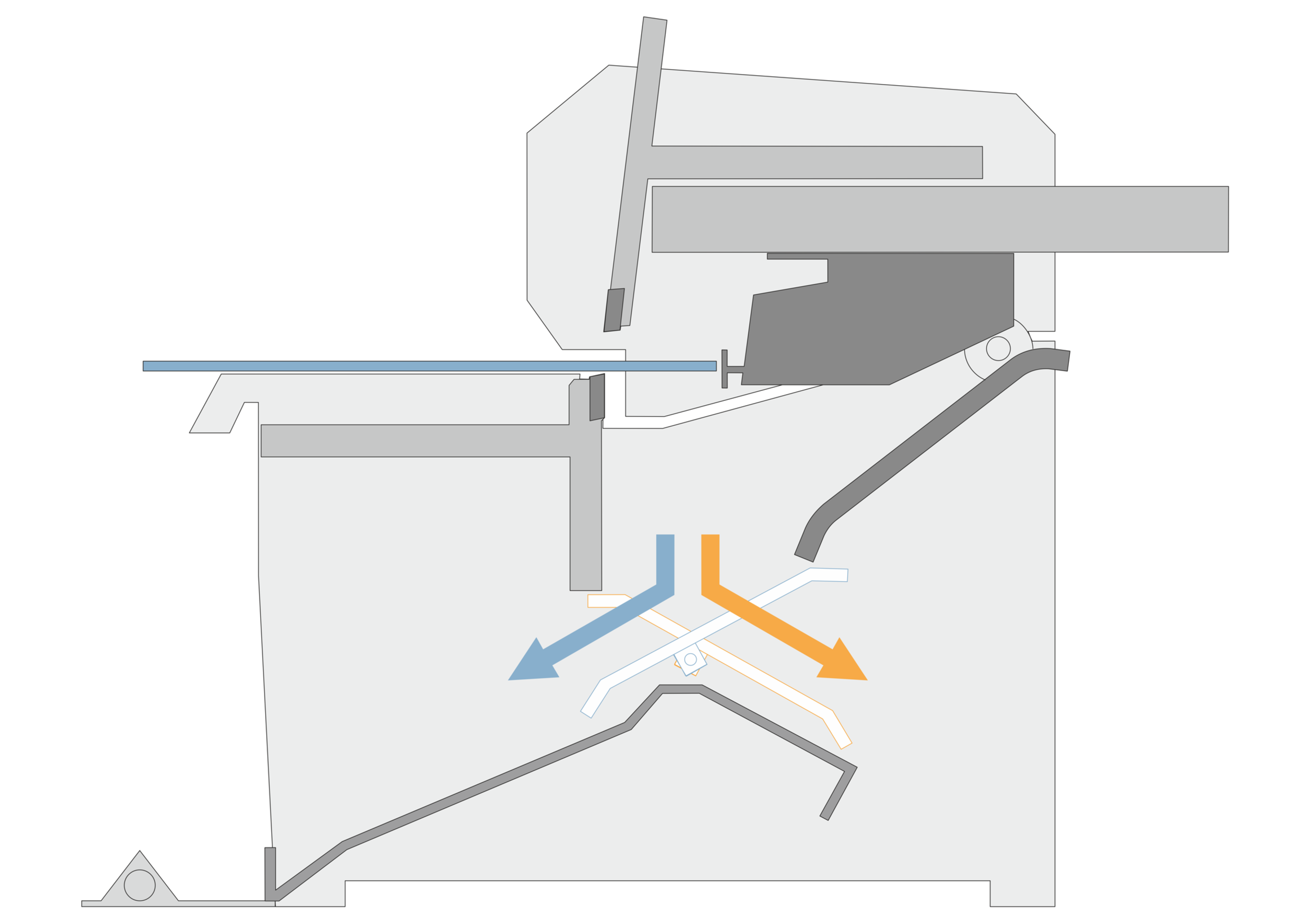

Das Hochhaltesystem führt das Blech waagerecht und maßgenau zum Anschlag. Mit einem Fußhebel bestimmt der Bediener, ob die Teileweiche die geschnittenen Bleche nach vorne oder hinten ausgeben soll.
- Hochhaltesystem führt das waagrecht an den Hinteranschlag
- Maßgenaue Zuschnitte
- Nach dem Schnitt: Hochhaltesystem kippt nach unten

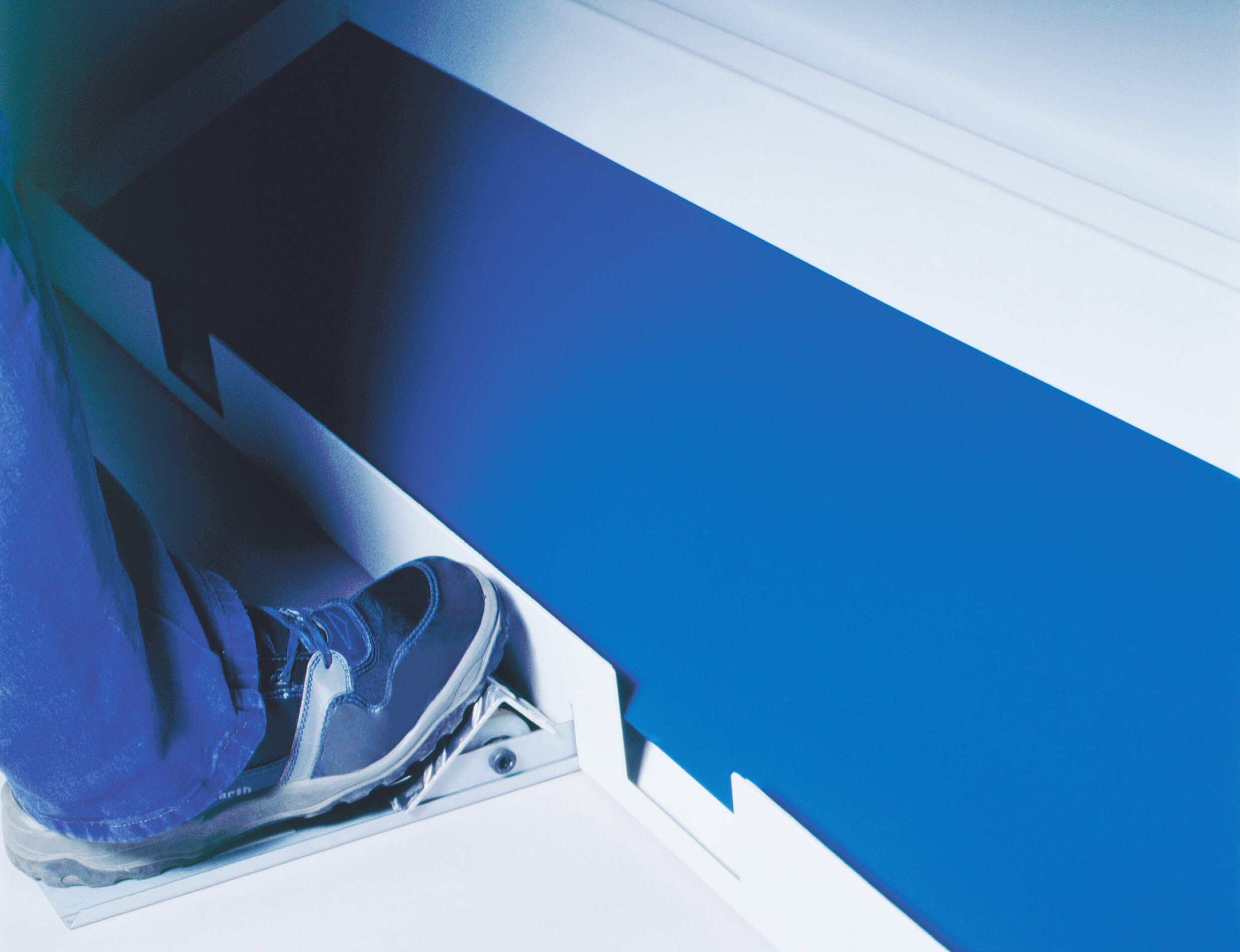

- Fußhebel zum Verstellen den Teileweiche
- Sortieren der Zuschnitte nach vorne oder hinten

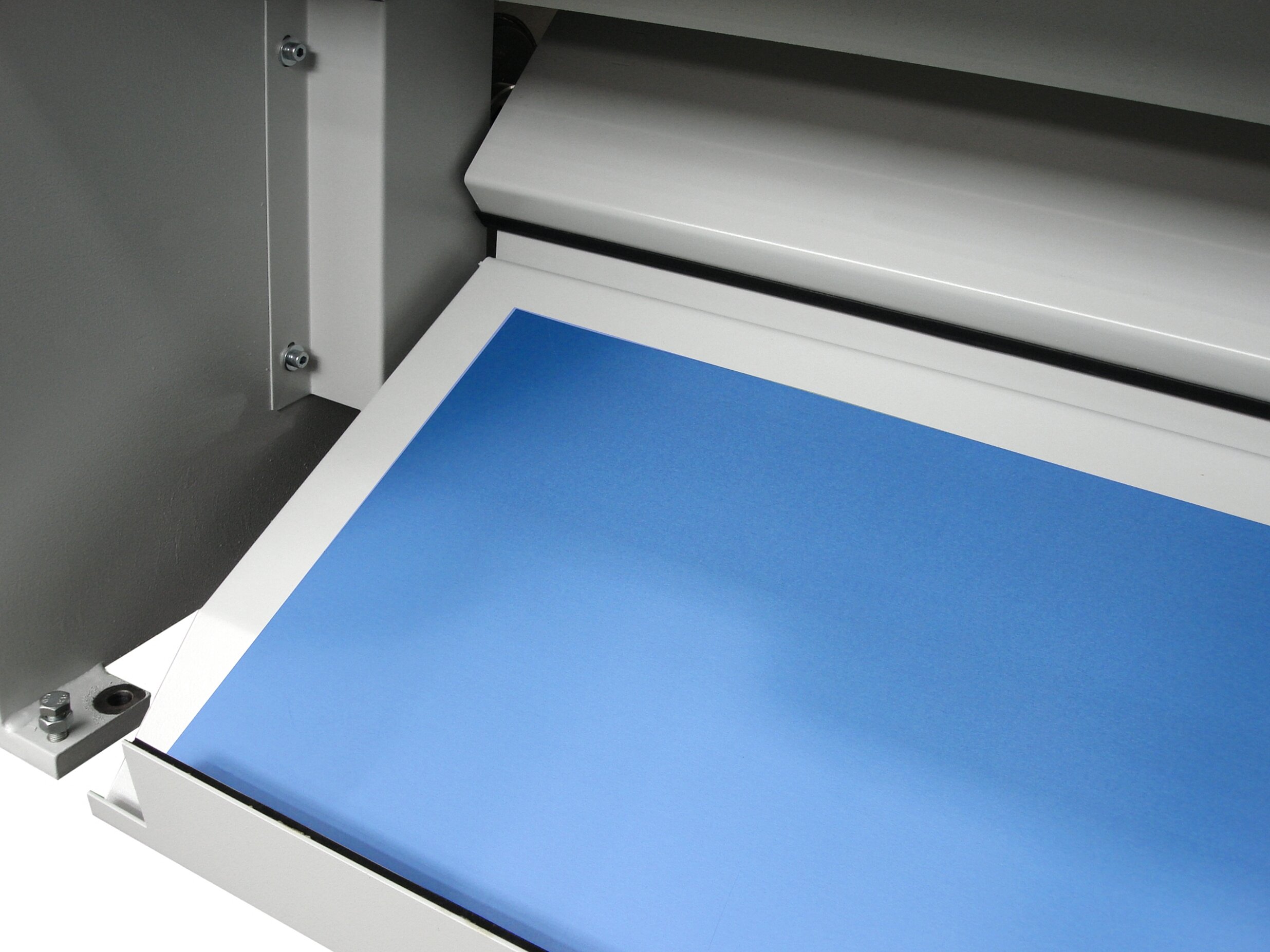

- Breitere Zuschnitte in den vorderen Teilesammler
- Schmälere Zuschnitte und Besäumschnitte nach hinten leiten
- Schnittgutsammler nimmt die Zuschnitte auf

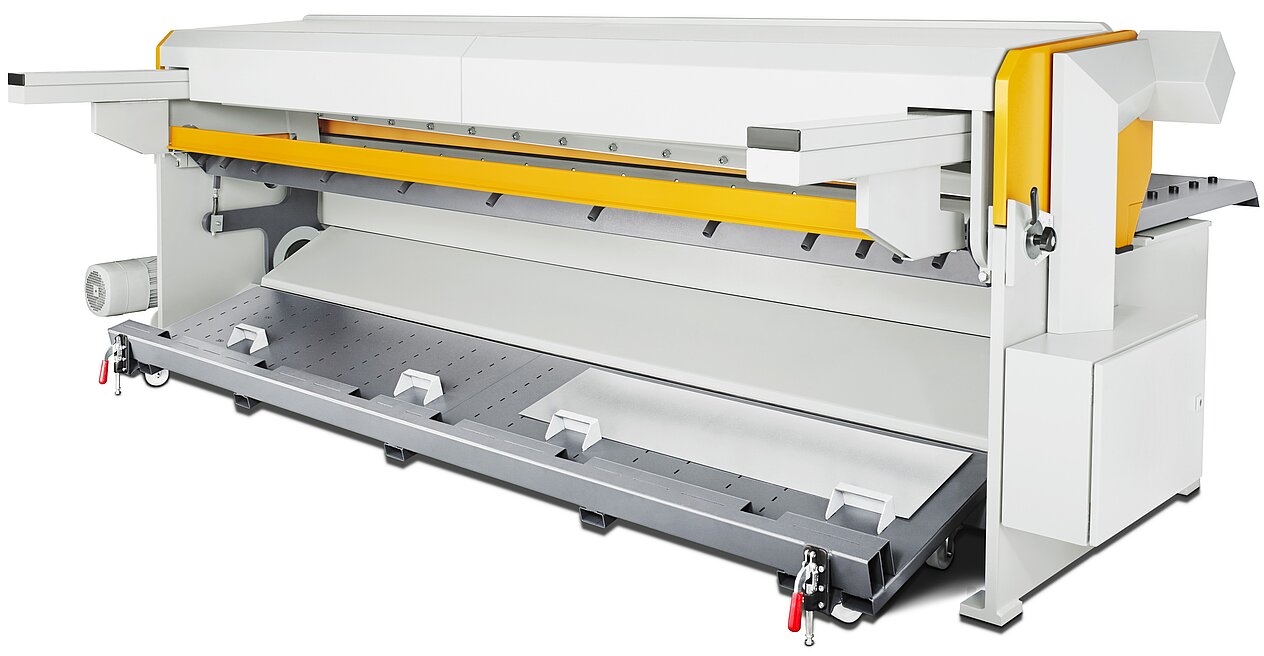

- Fahrbarer Stapelwagen: Zuschnitte aufnehmen und Transport
Variables Sicherheitskonzept

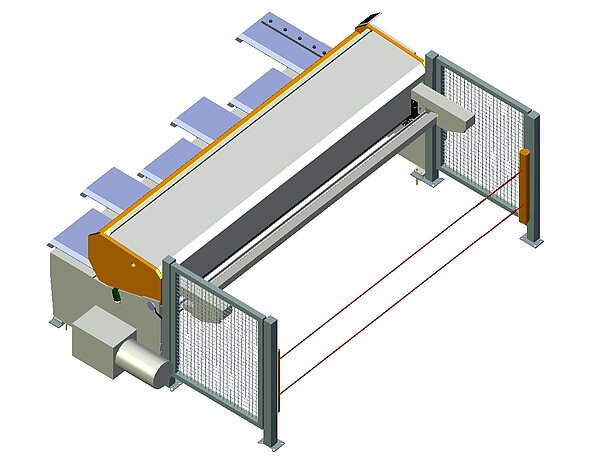

Schutzzäune und Lichtschranken, zusammen mit der formschönen Maschinenverkleidung, komplettieren das Sicherheitssystem der PRIMEcut Schwingschnittscheren.
- Sicherheitssysteme lassen sich der Aufgabenstellung anpassen
- Umlaufender Zaun mit Zugangstür (kostengünstige Lösung)
- Seitliche Begrenzung und Lichtschranke (gute Zugänglichkeit von hinten)
RAS PRIMEcut – Technische Daten
 |
RAS 53.30 |
|---|---|
| Schnittlänge | 3100 mm |
| Blechdicke max (400 N/mm²) | 3,0 mm |
| Hinteranschlag | 5–750 mm |
| Blech-Hochhaltesystem | ja |
| Teilesortierung | ja |
| Schnittspaltverstellung | ja |
| Hübe/min | 26 |
| Schnittwinkel | 1,1° |
| Schnitt-Technologie | Schwingschnitt |
| Maschinenabmessung (inkl. Tischverlängerung) | 3920 x 2370 mm |
