Perfekte Schnittergebnisse
RAS hat der PRIMEcut Schwingschnittschere eine TouchScreen-Steuerung verpasst und ihr damit optimale Übersichtlichkeit auf dem Bildschirm verschafft. Mit ihren 3 mm Schnittleistung und 3100 mm Schnittlänge bietet die RAS PRIMEcut alles, was anspruchsvolle Anwender von moderner Scherentechnologie erwarten.
Maschinen-Highlights
- Schwingschnitt für maßgenaue Zuschnitte und gerade Schnittkanten

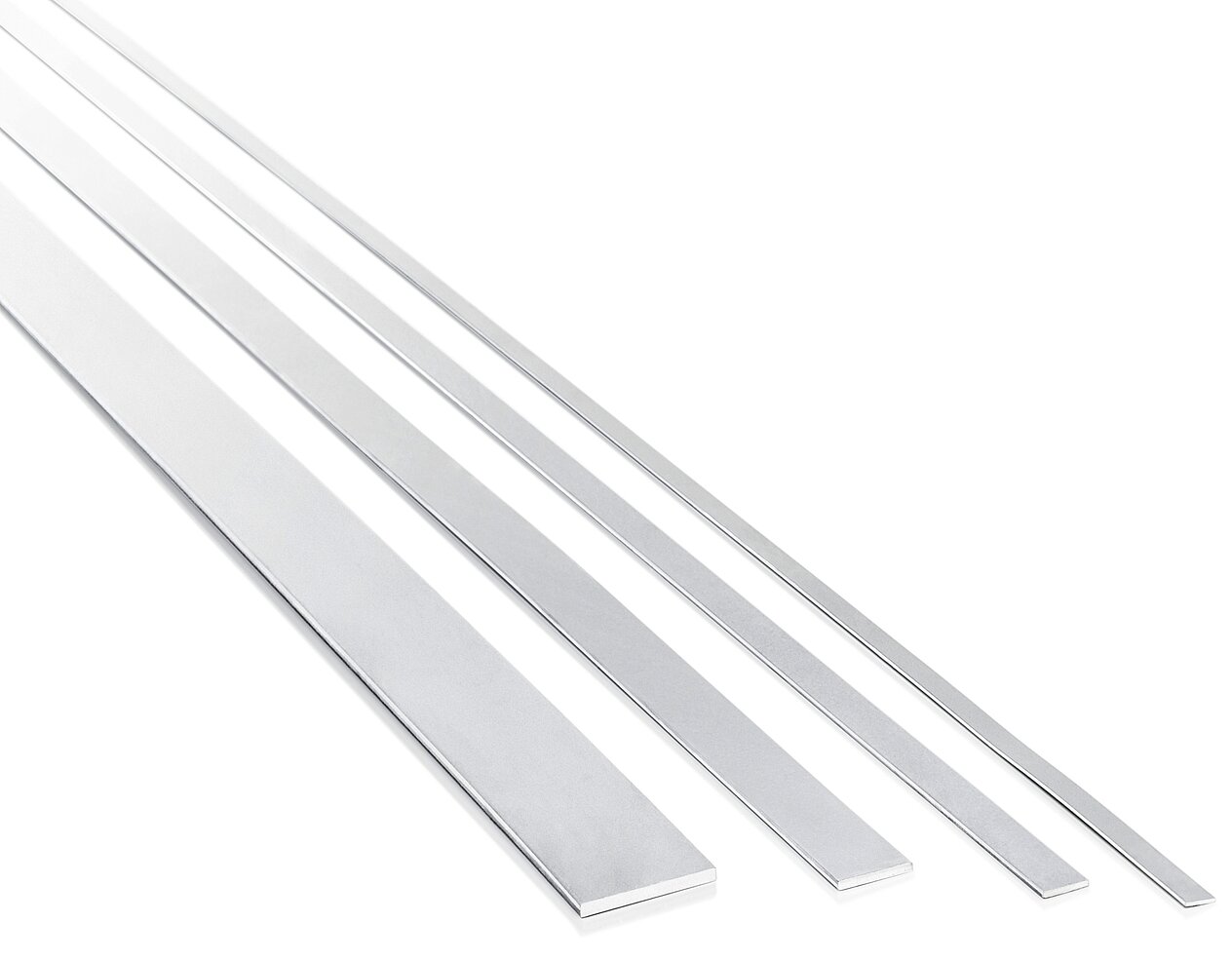

- Flacher Schnittwinkel für verwindungsfreie Zuschnitte
- Lange Standzeiten der Messer
- Sortieren der Zuschnitte beim Schneiden (nach vorne, nach hinten)
- Blech-Hochhaltesystem für geringeren Personalbedarf
- Pop-up Niederhalter verhindert Anknicken sehr empfindlicher Bleche
CNC-Hinteranschlag

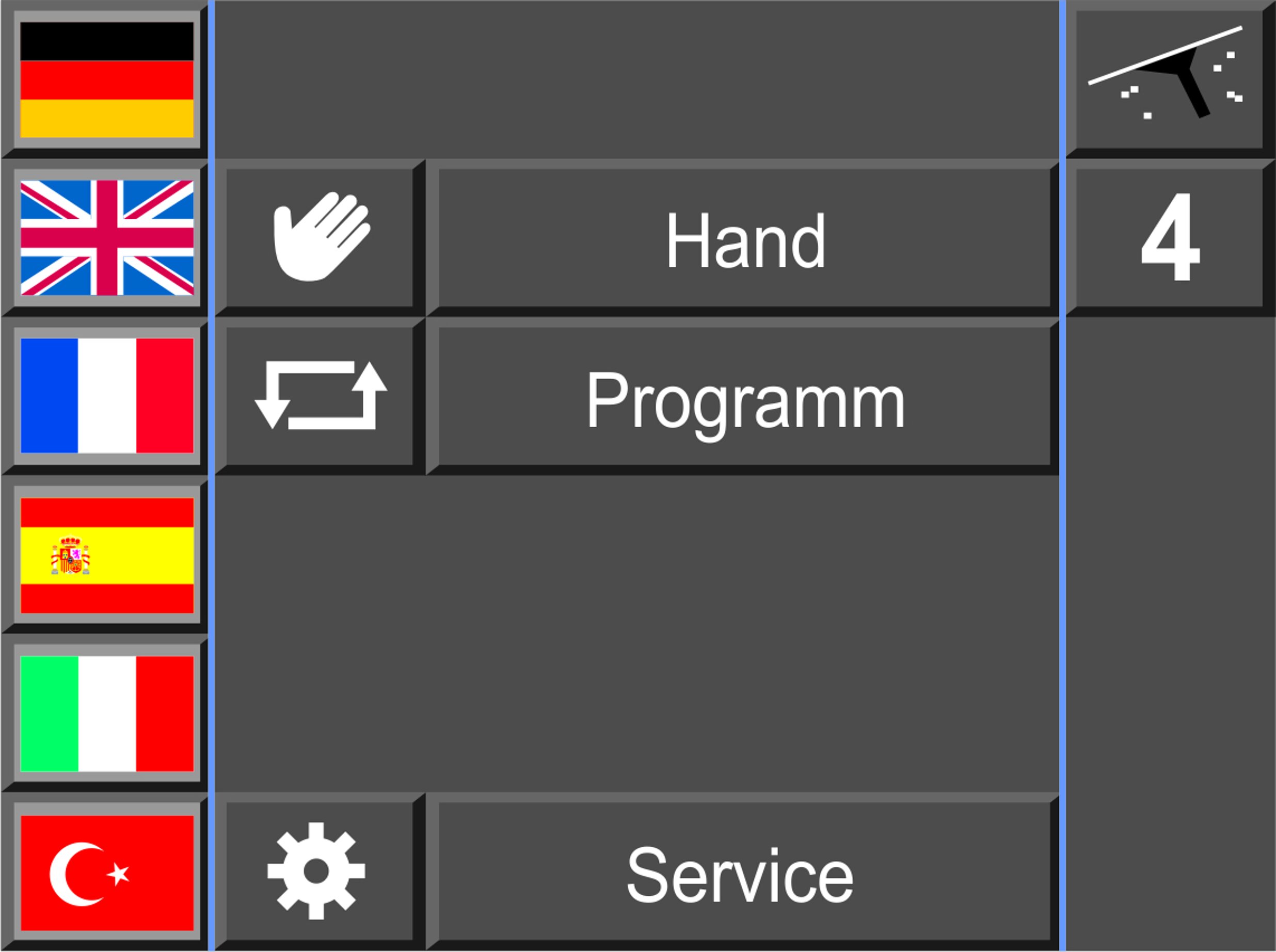

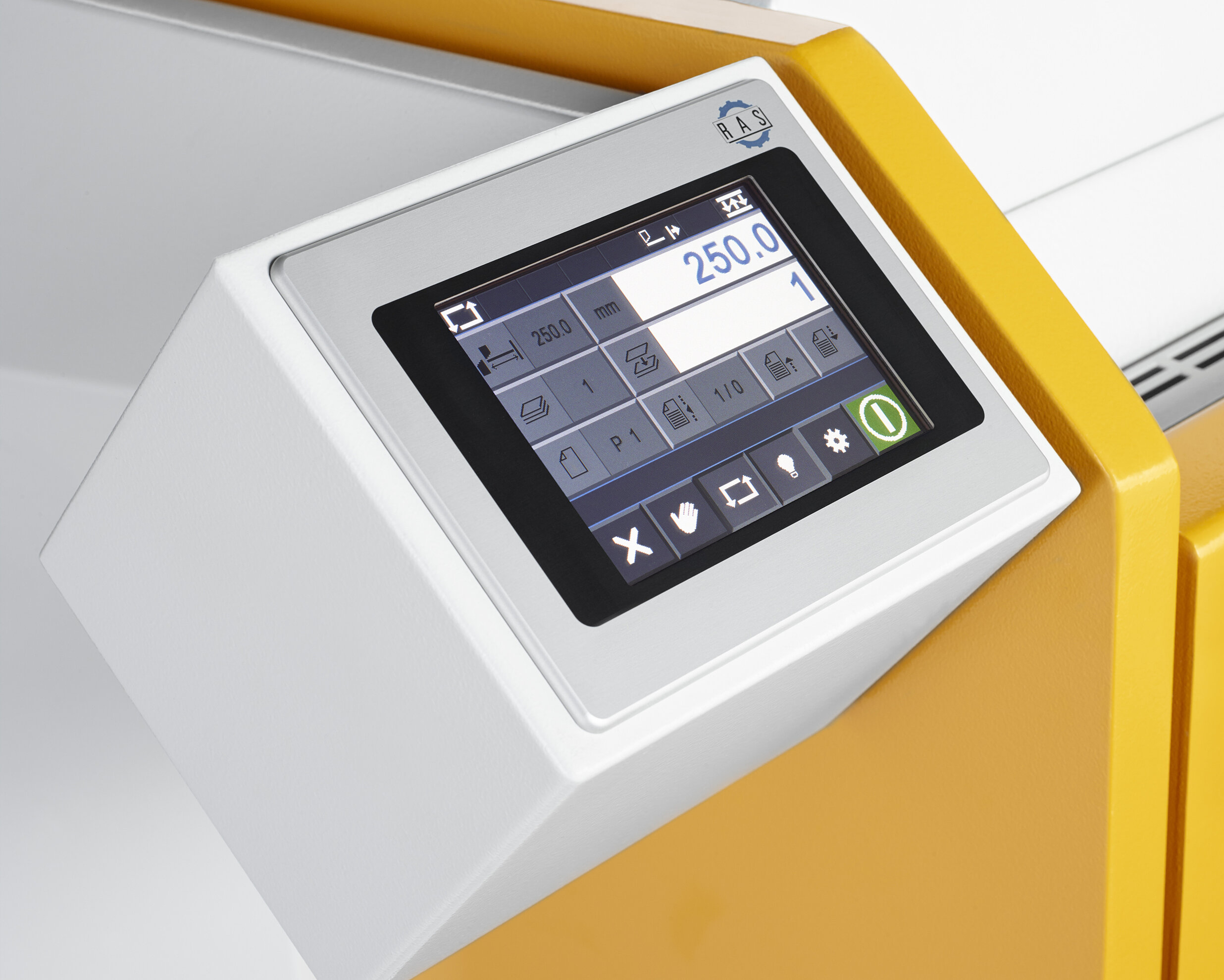

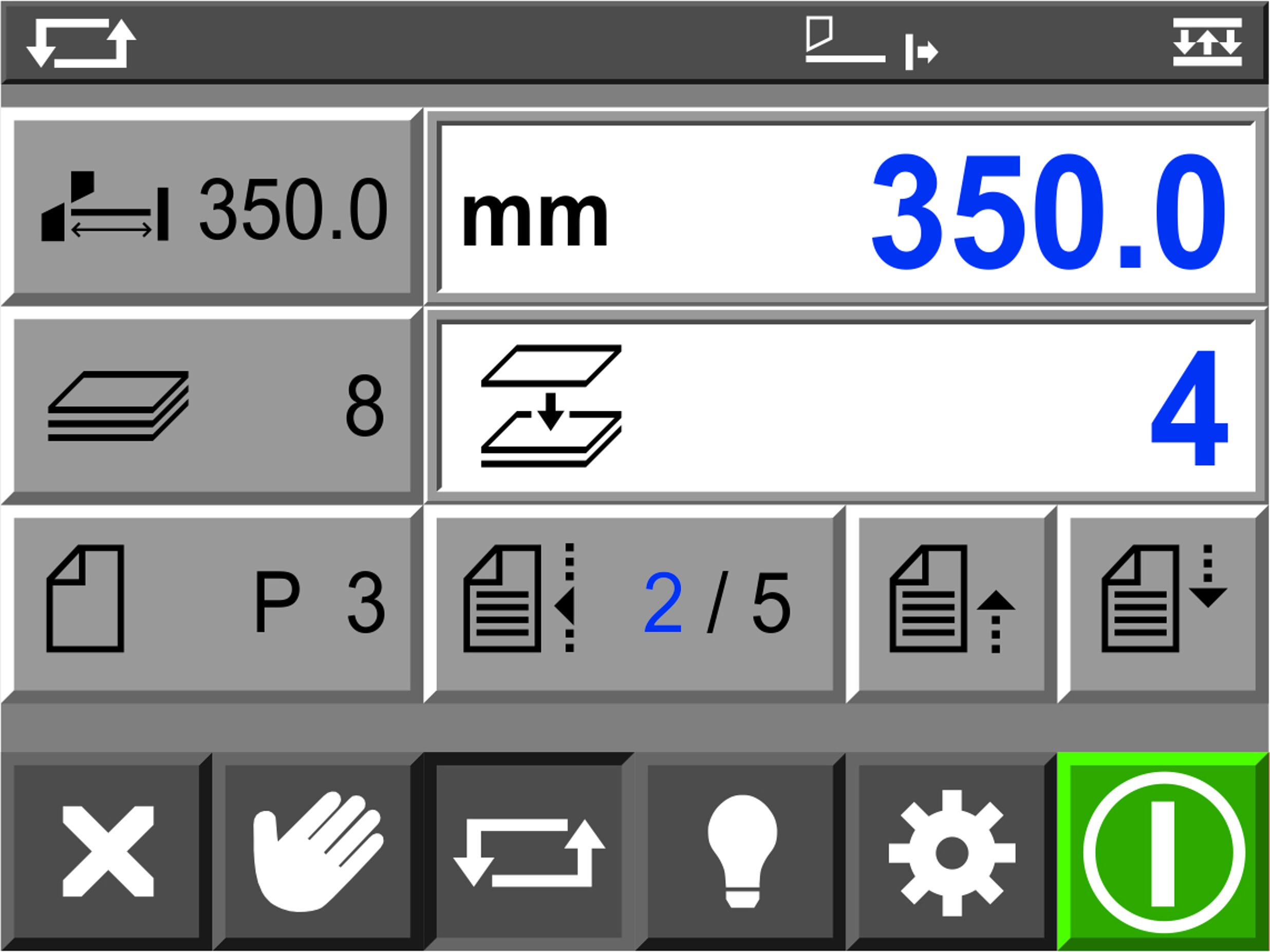

Die RAS SMARTcut mit hochwertigem CNC-Hinteranschlag bietet höchsten Komfort. Die TouchScreen Steuerung positioniert den schnellen und dynamischer Anschlag auf das programmierte Maß und arbeitet die gewünschte Stückzahl ab.
- Sehr einfach zu bedienende Touch-Steuerung
- Meist grafische Symbole

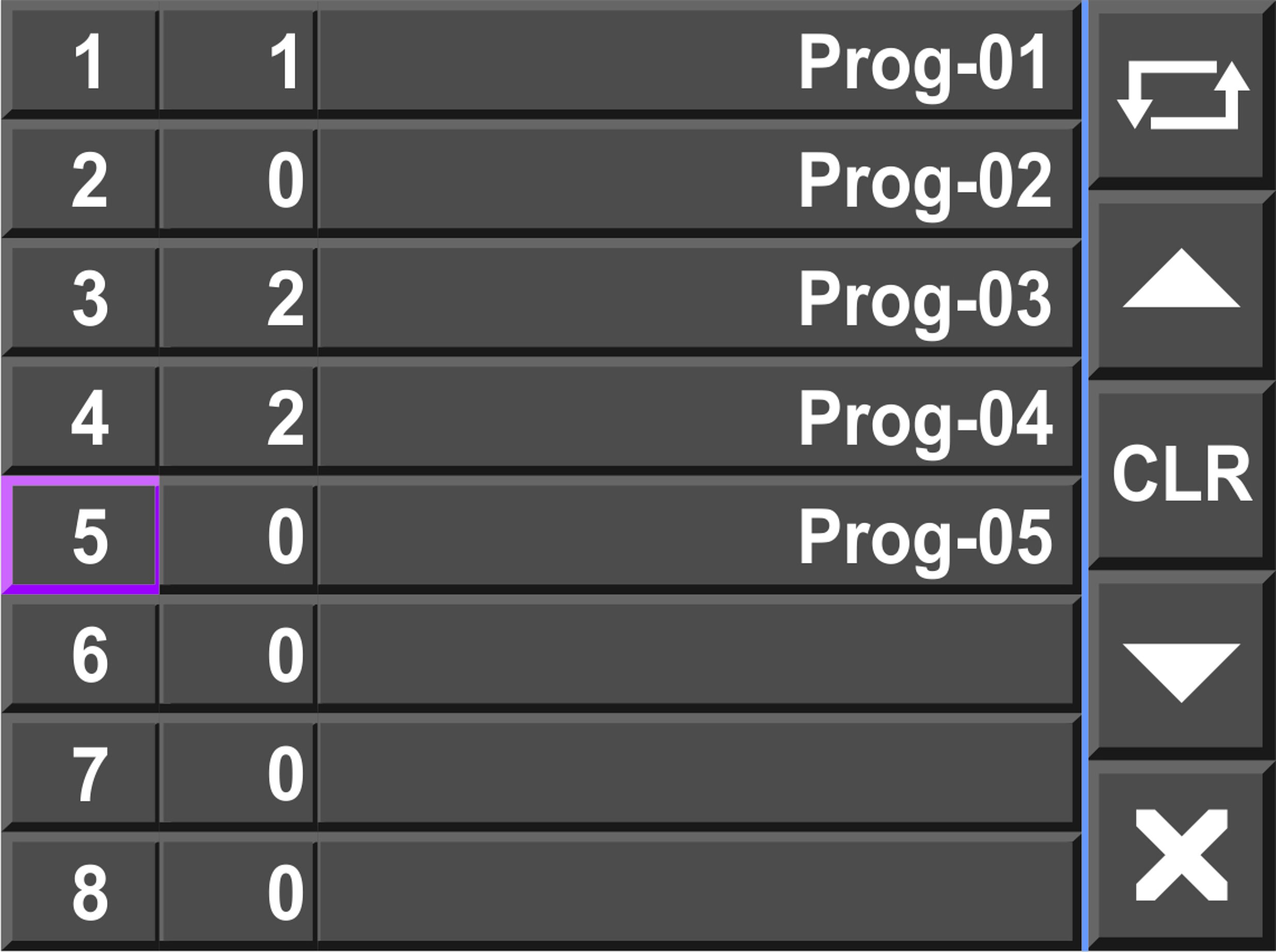

- Speicherung von 50 Programme mit je 20 Zeilen
- Wahlweise Einzel- oder Dauerhub

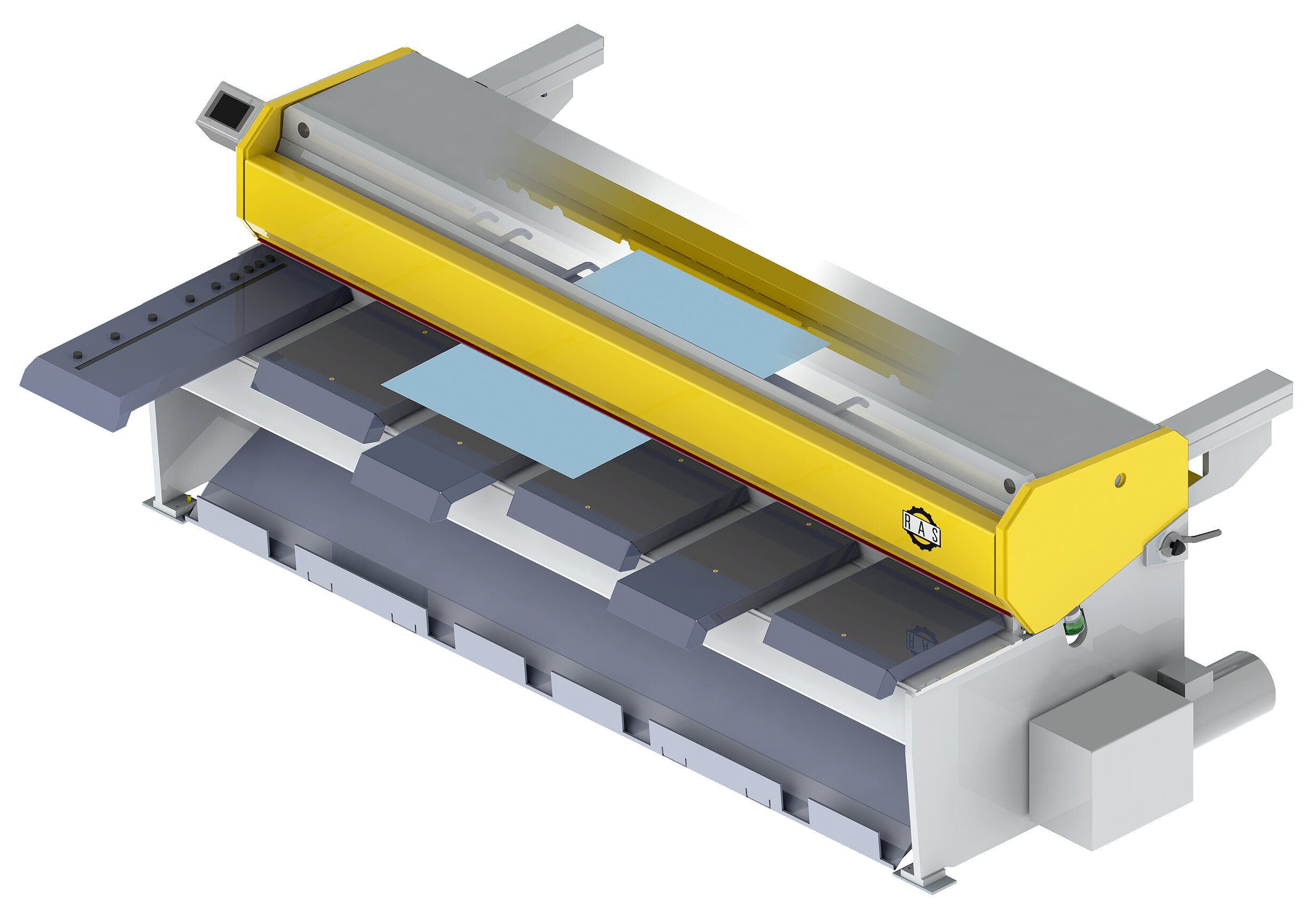

Präzision im Blick

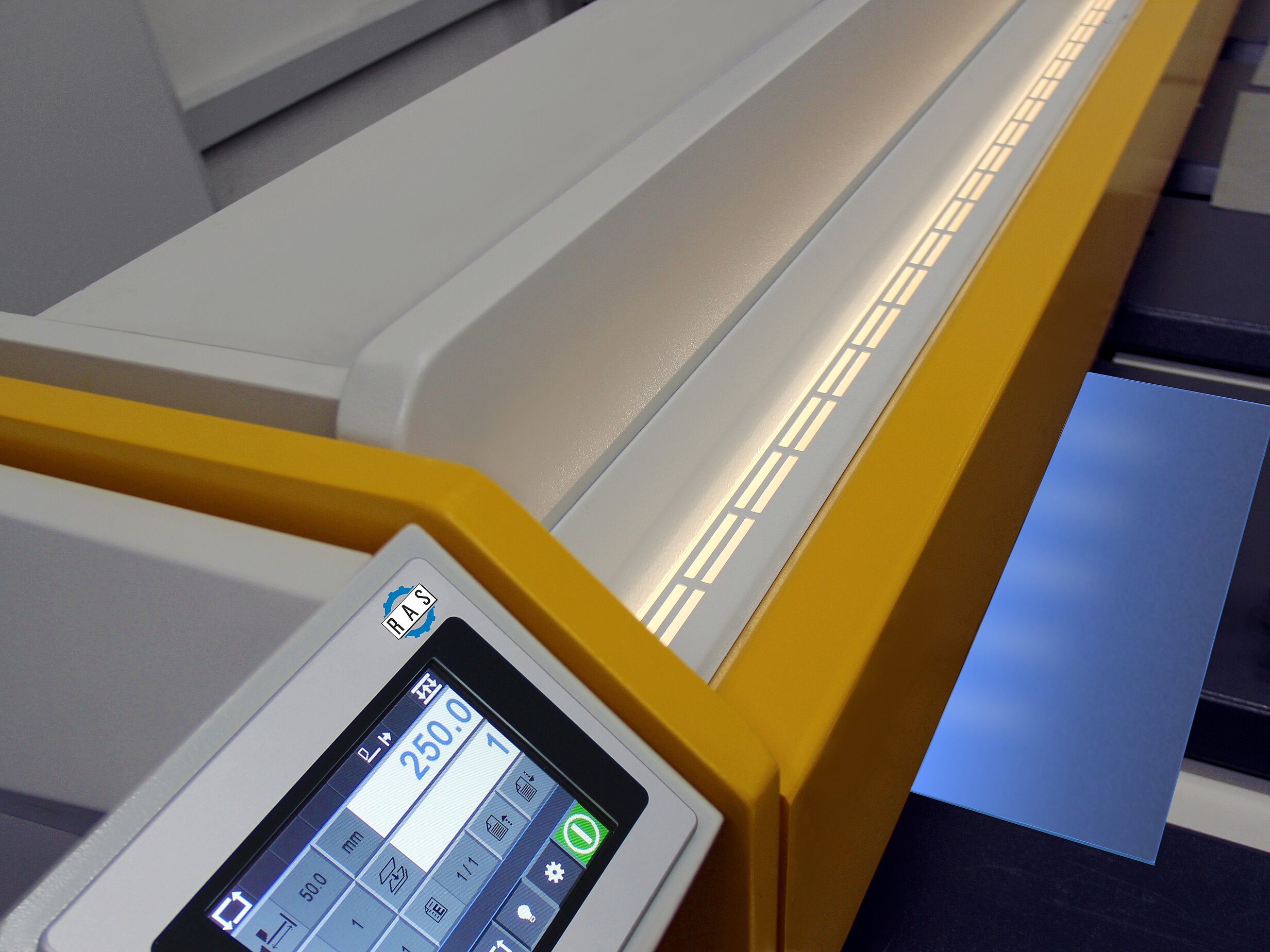

Der CNC Hinteranschlag positioniert die Materialtafel präzise innerhalb der 750 mm Anschlagtiefe. Eine LED-Schnittlinienbeleuchtung erleichtert die Arbeit, wenn Platinen nach Anriss geschnitten werden.
- Abgeschrägten Tische zum schnellen Arbeiten
- Einstellbare Bolzen des Winkelanschlags (Nachstellen bei Verschleiß)
- Selbstreinigung des Winkelanschlags beim Verschieben des Blechs
- LED Schnittspaltbeleuchtung
- Niederhalter mit verschleißarmer Gummileiste (abdruckfreies Schneiden)

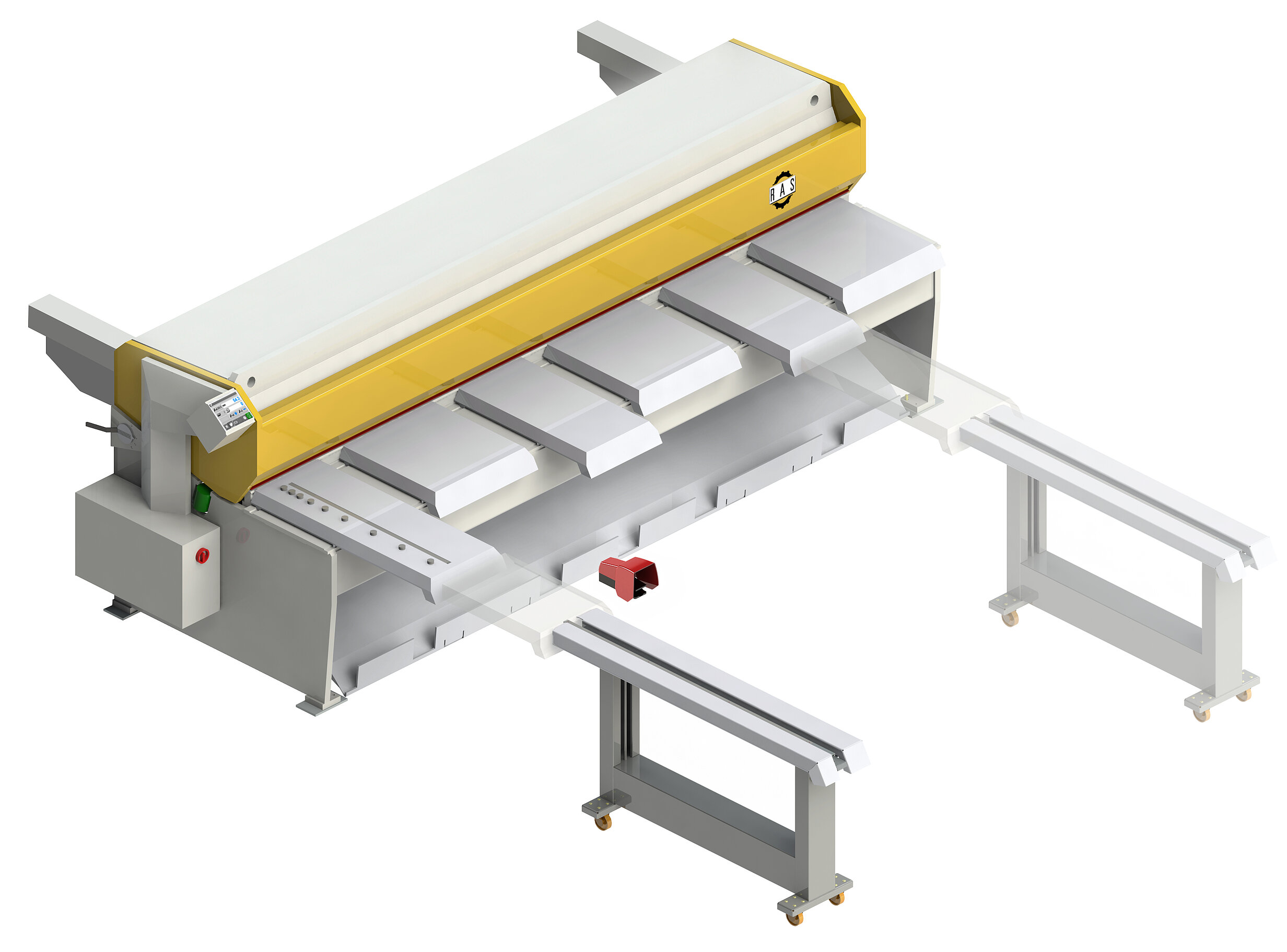

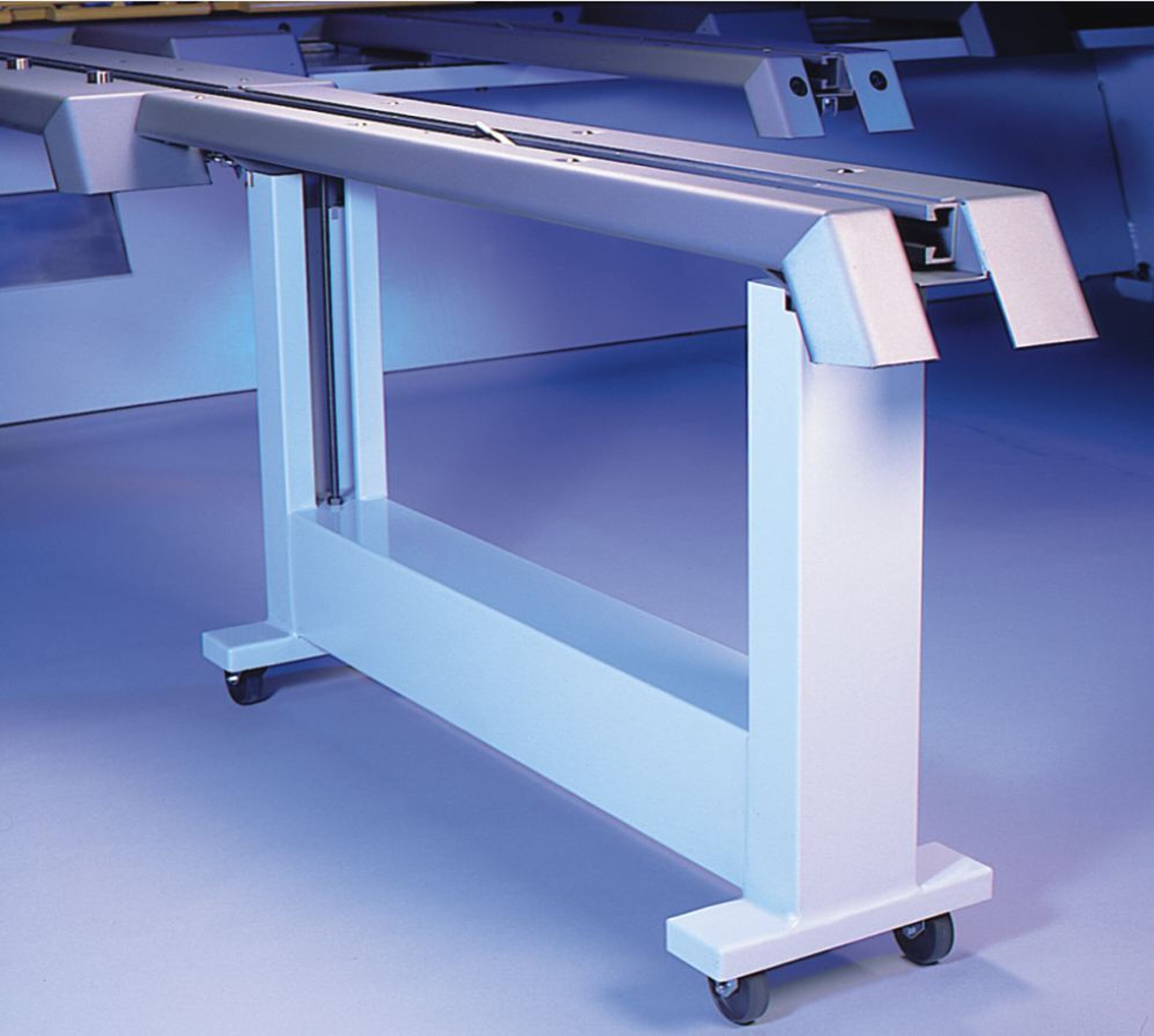

- Optionale 1500 mm Tischverlängerung unterstützt große Bleche

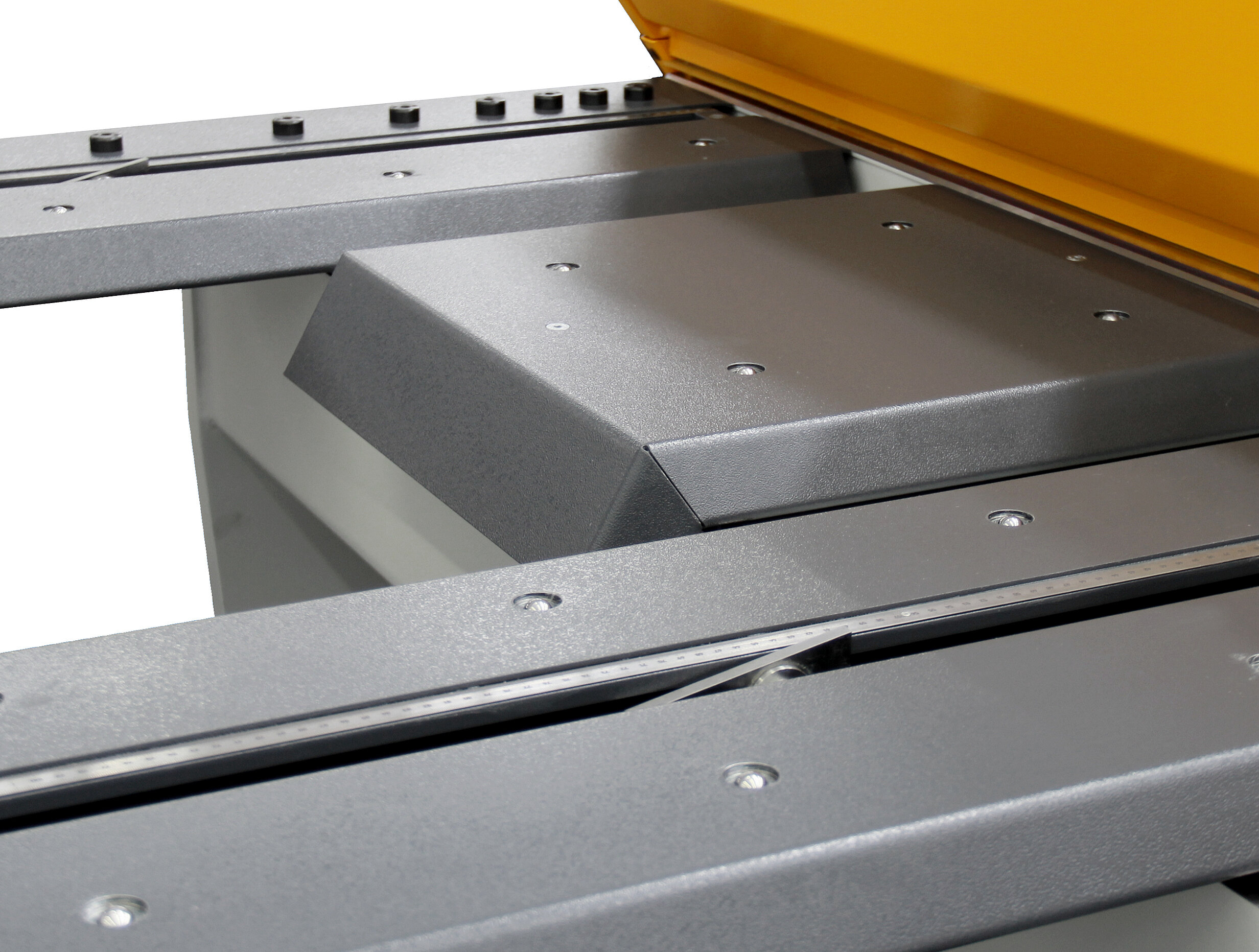

- Optionale Kugelrollen zum kraftschonenen Bewegen der Metalltafeln
- Vorderanschläge zum Positionieren von vorne

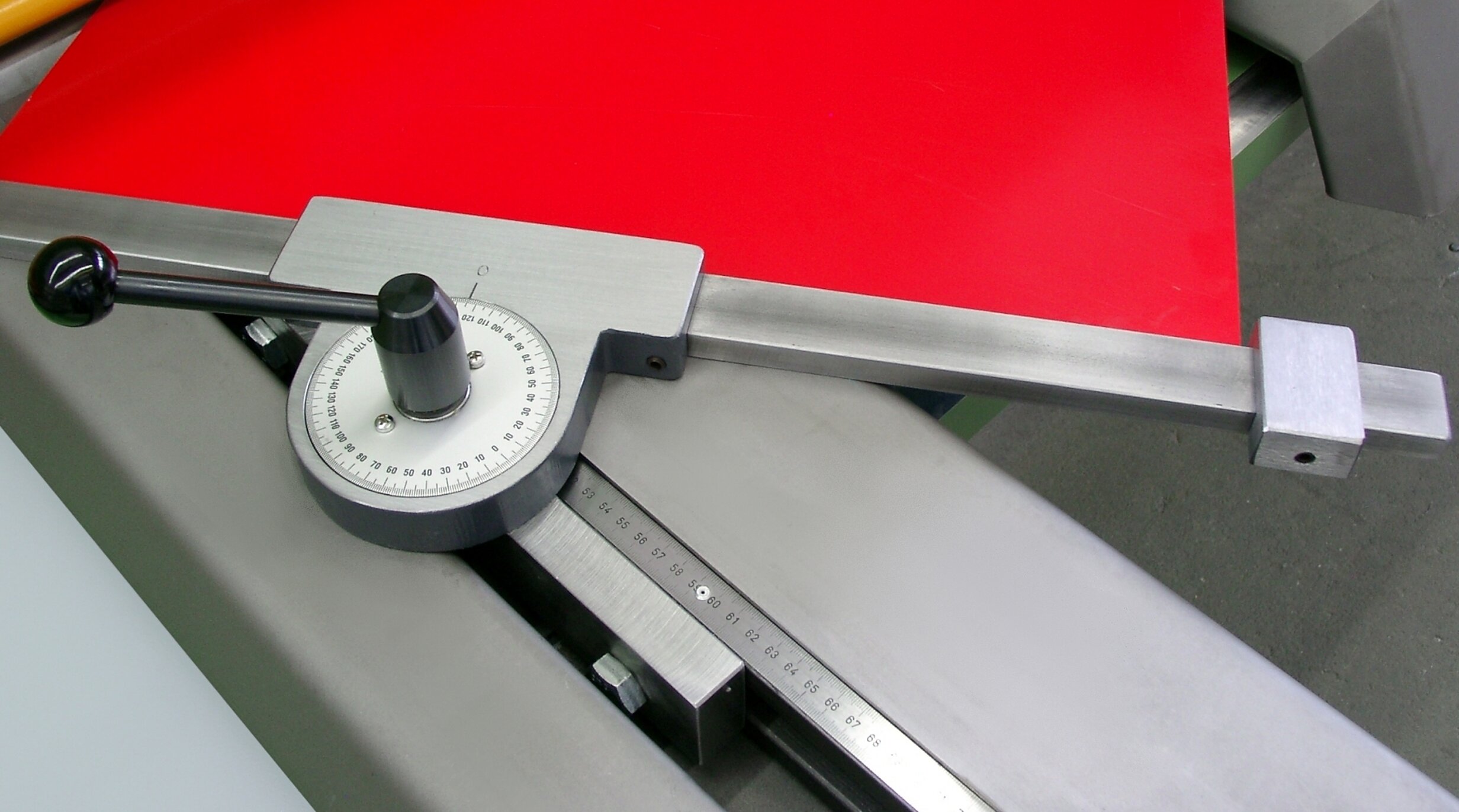

- Einstellbarer Winkelgradanschlag für schräge Zuschnitte

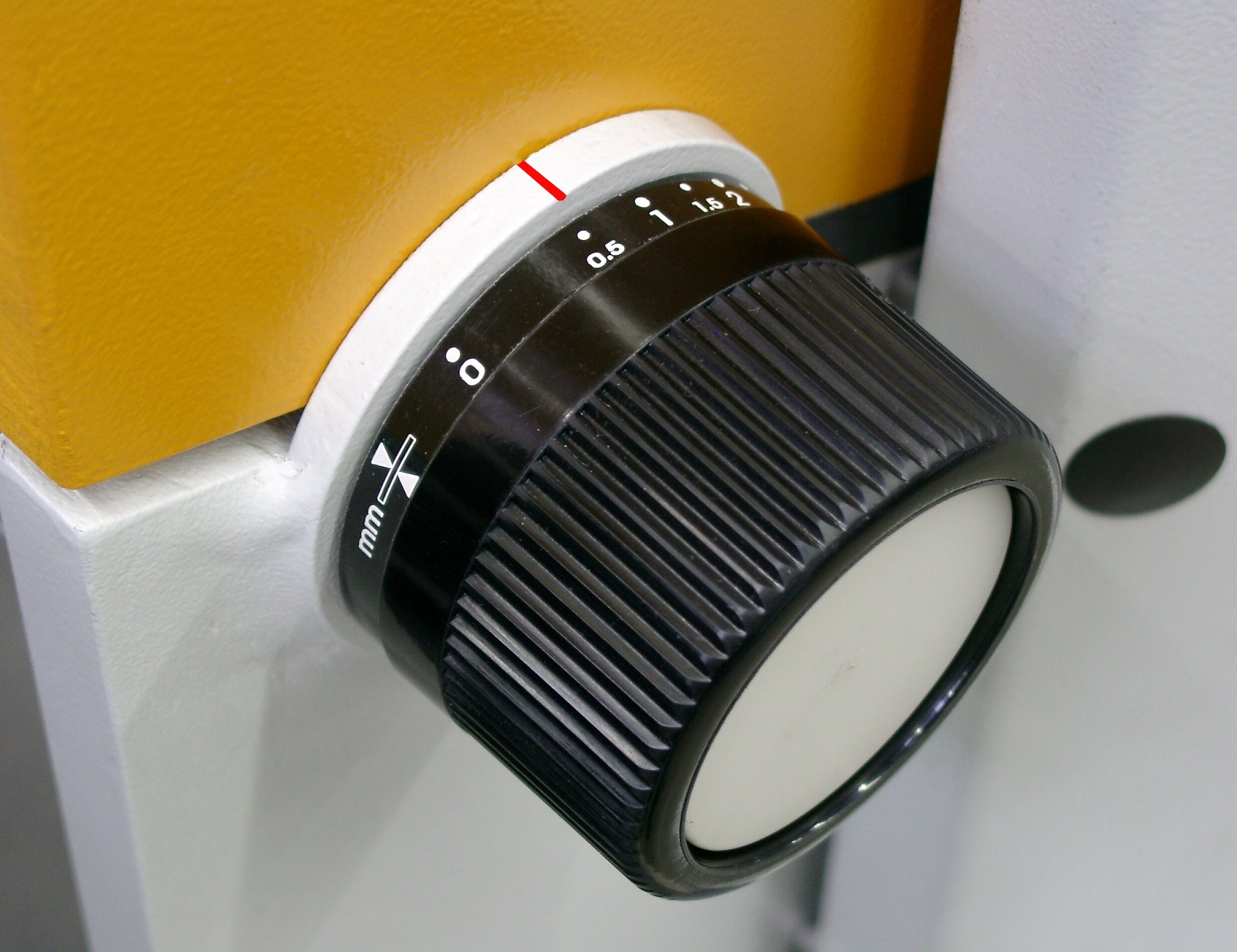

Exakte Spaltmaße
Mit einem Drehknopf lässt sich der Schnittspaltexzenter schnell und einfach auf die Blechdicke und Materialsorte einstellen.
- Gratfreie Zuschnitte
- Einstellpositionen wird auf einer Skala angezeigt
- Einstellung für Blechdicke und Materialsorte

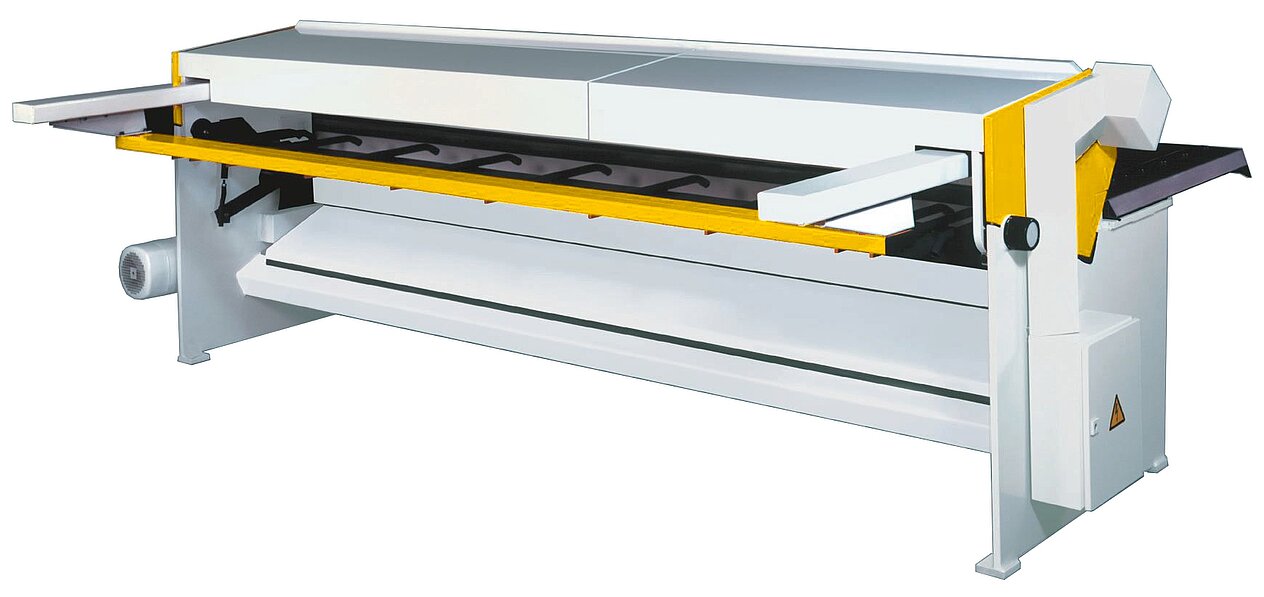

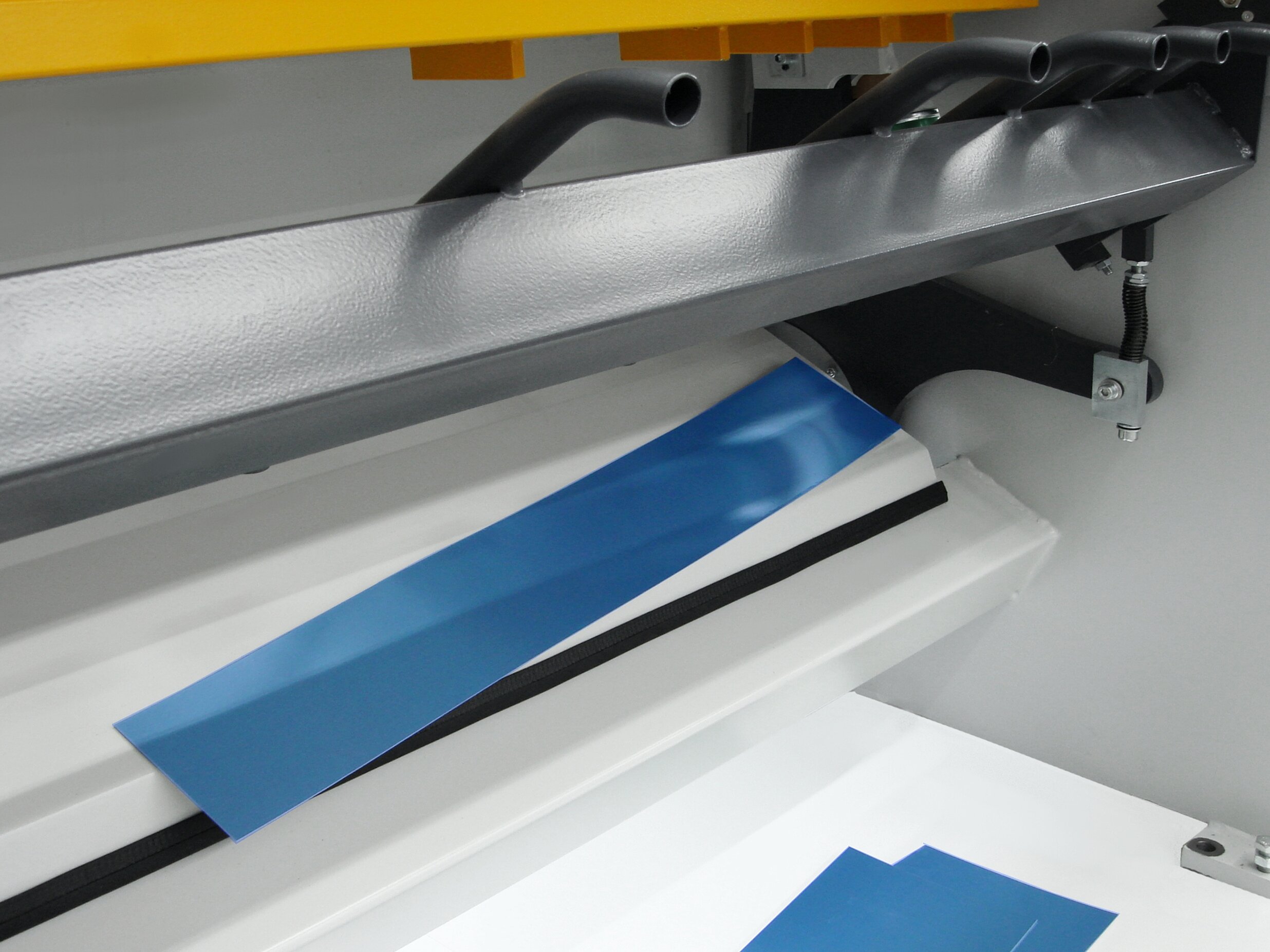

Schneiden und Sortieren

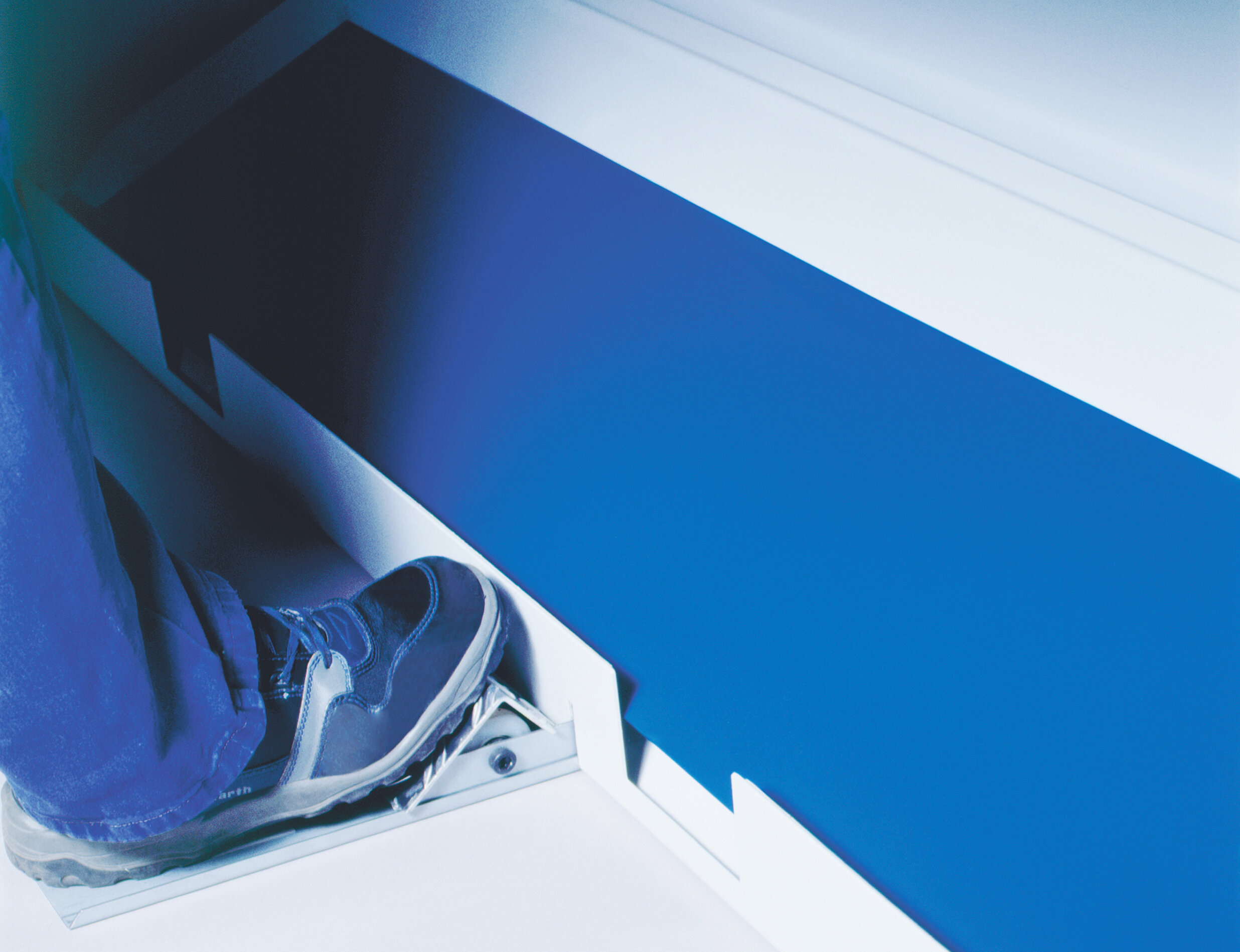

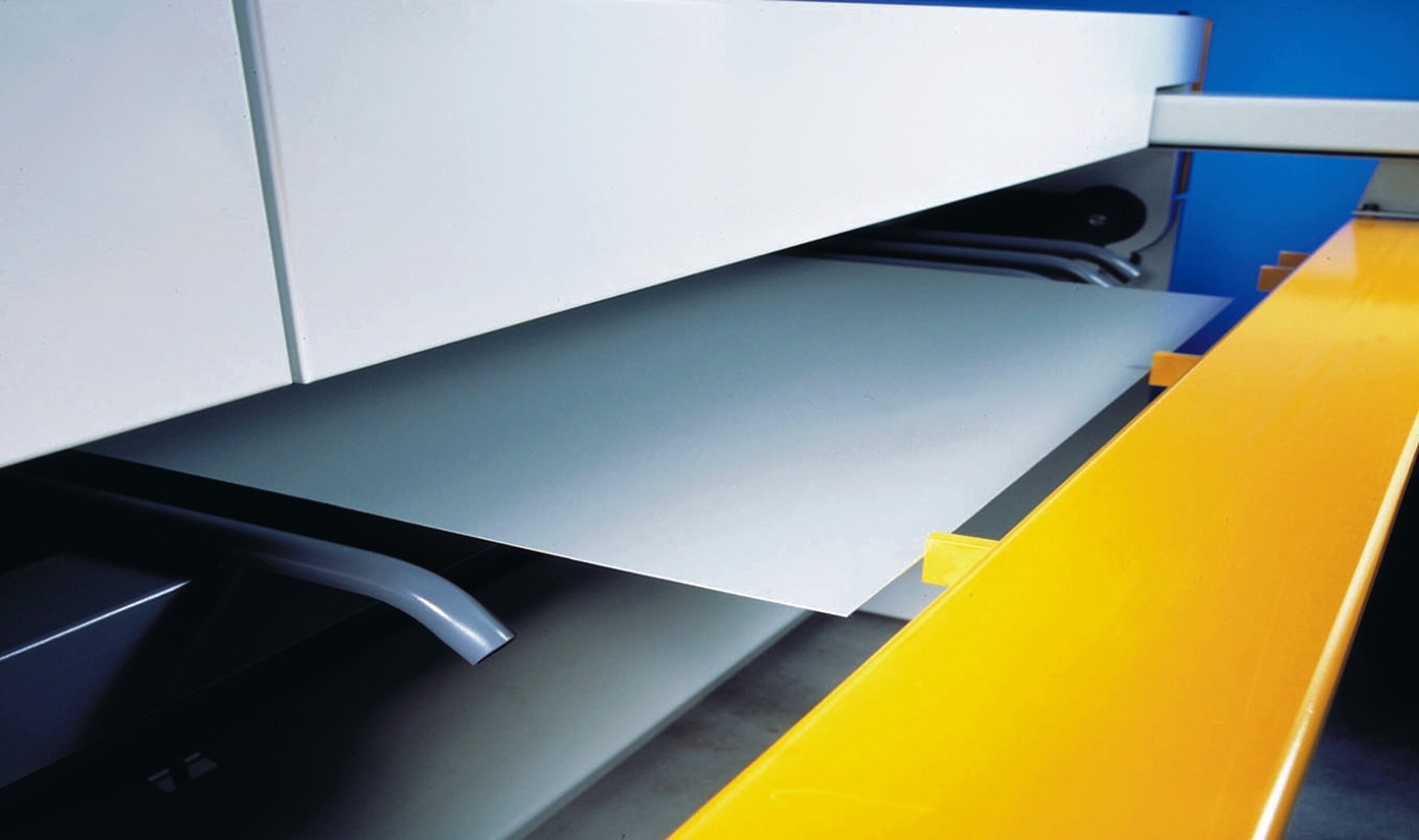

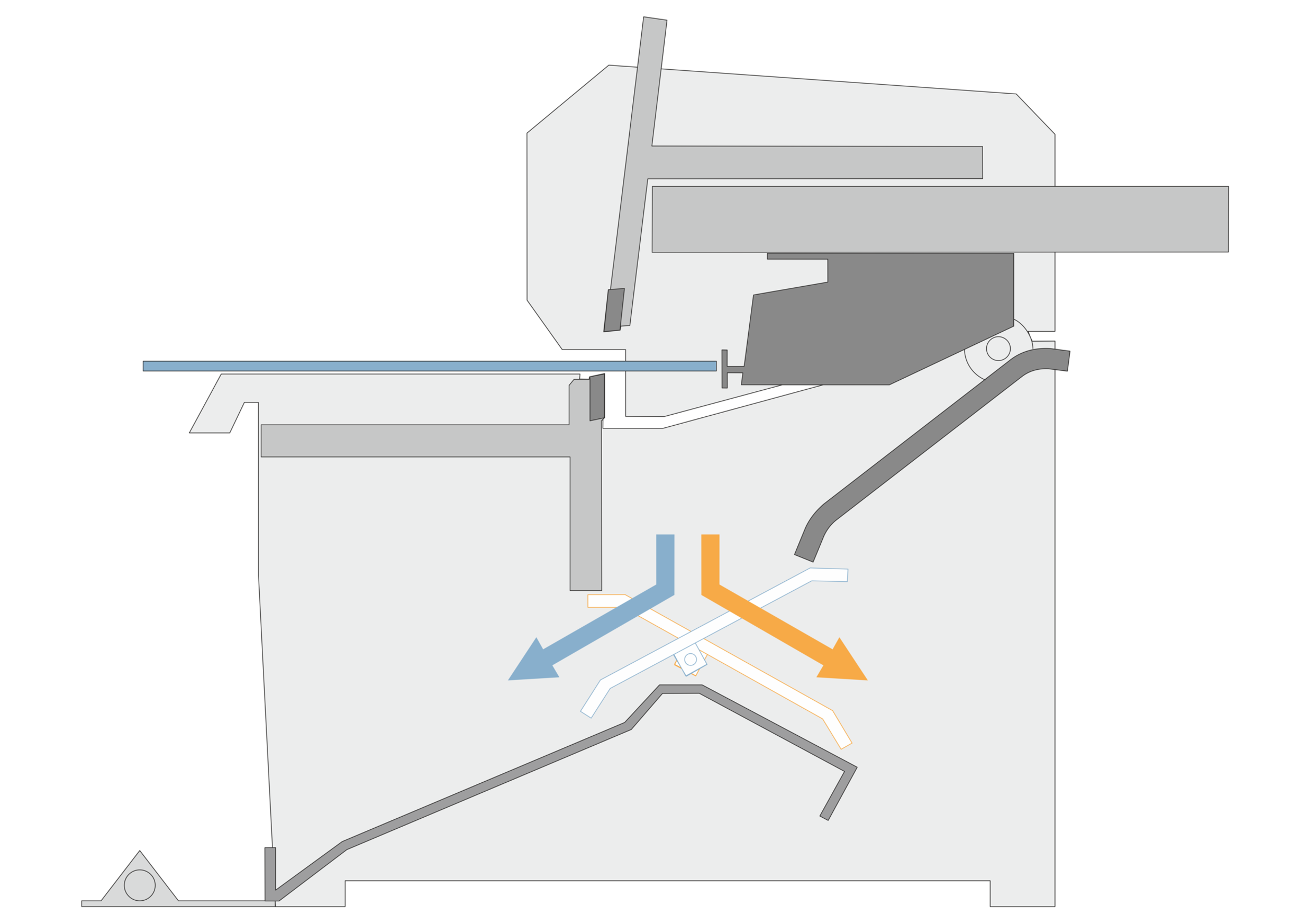

Das Hochhaltesystem führt das Blech waagerecht und maßgenau zum Anschlag. Mit einem Fußhebel bestimmt der Bediener, ob die Teileweiche die geschnittenen Bleche nach vorne oder hinten ausgeben soll.
- Hochhaltesystem führt das waagrecht an den Hinteranschlag
- Maßgenaue Zuschnitte
- Nach dem Schnitt: Hochhaltesystem kippt nach unten
- Fußhebel zum Verstellen den Teileweiche
- Sortieren der Zuschnitte nach vorne oder hinten

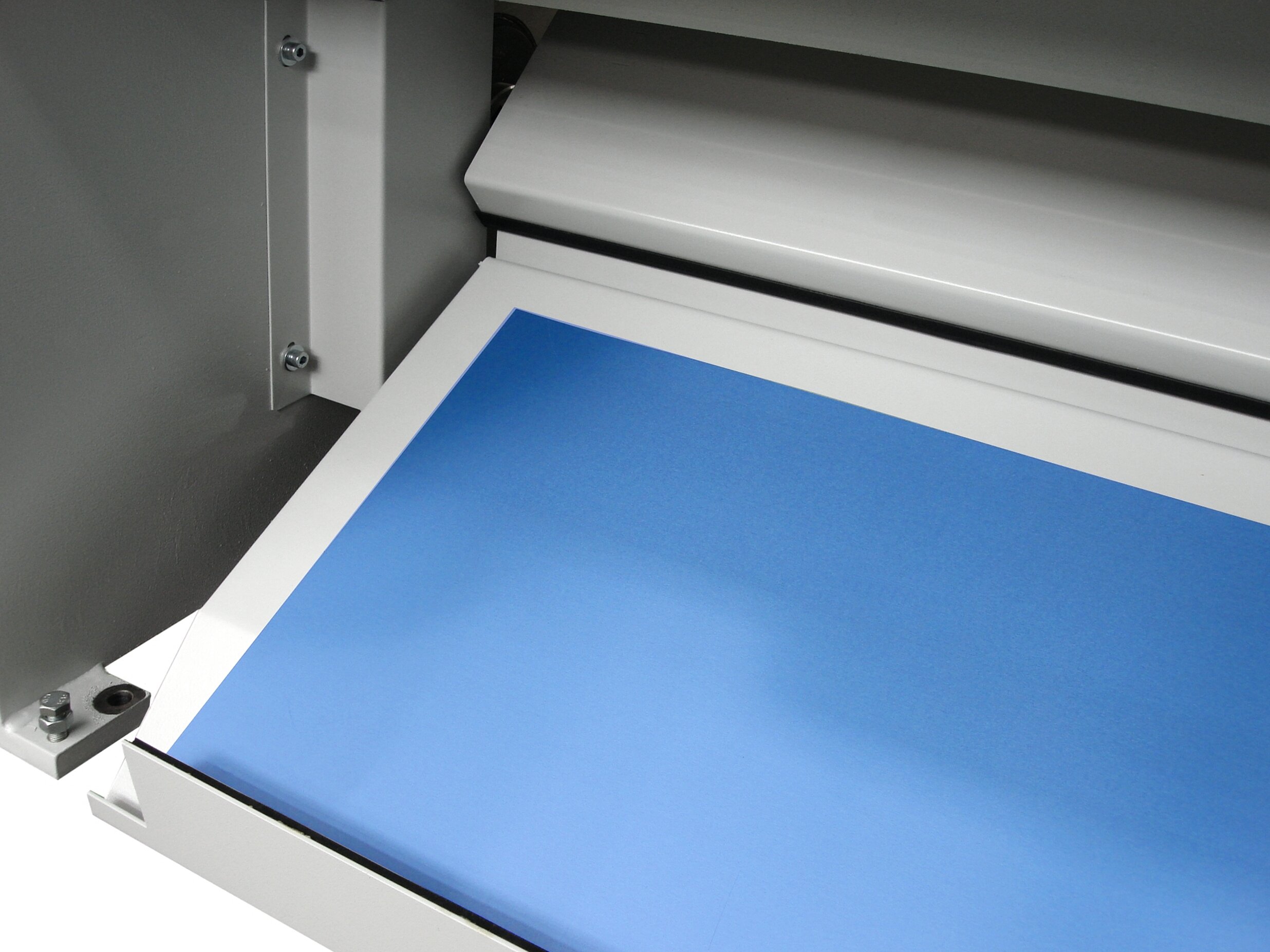

- Breitere Zuschnitte in den vorderen Teilesammler sortieren
- Schmale Zuschnitte und Besäumschnitte nach hinten leiten
- Schnittgutsammler nimmt die Zuschnitte auf

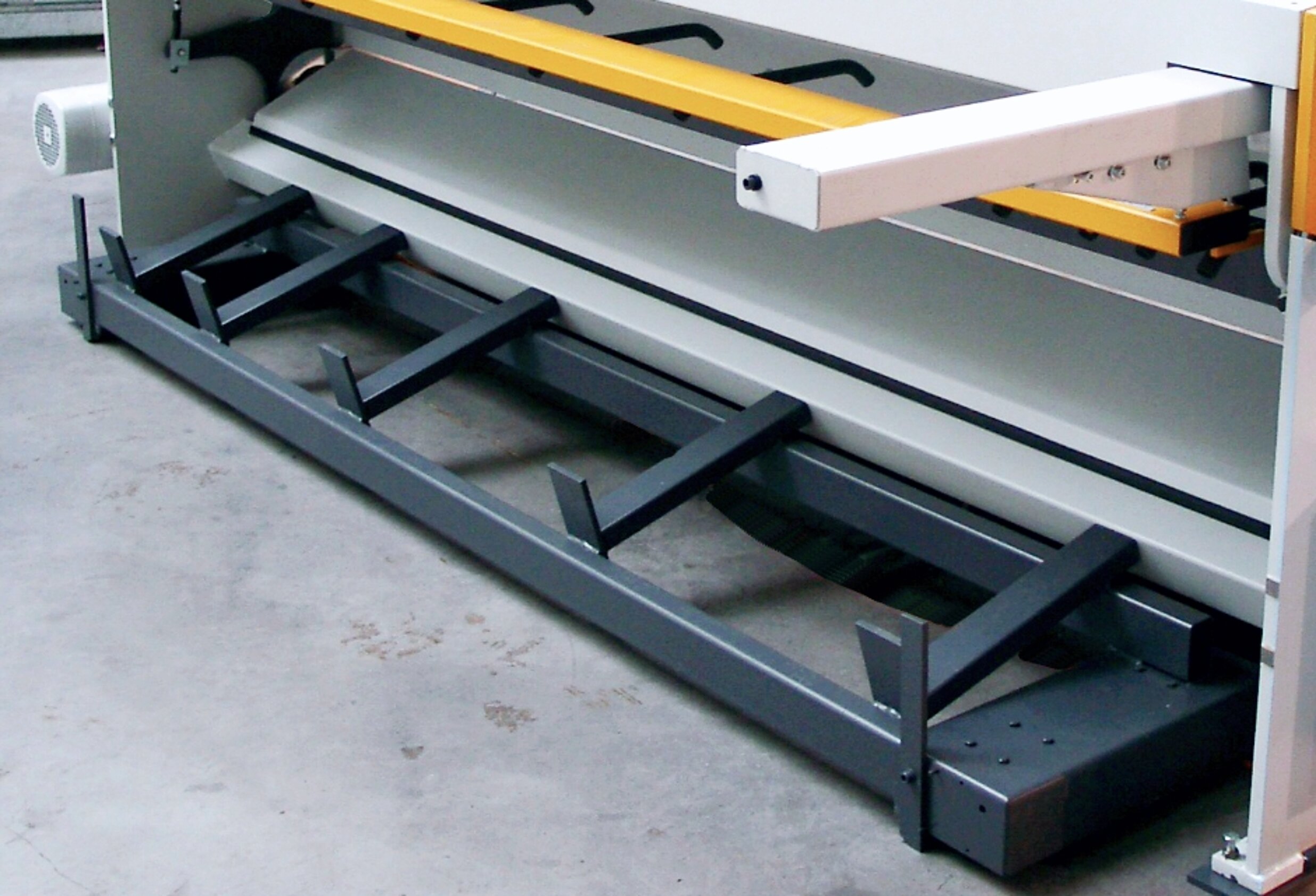

- Fahrbarer Stapelwagen: Zuschnitte aufnehmen und Transport

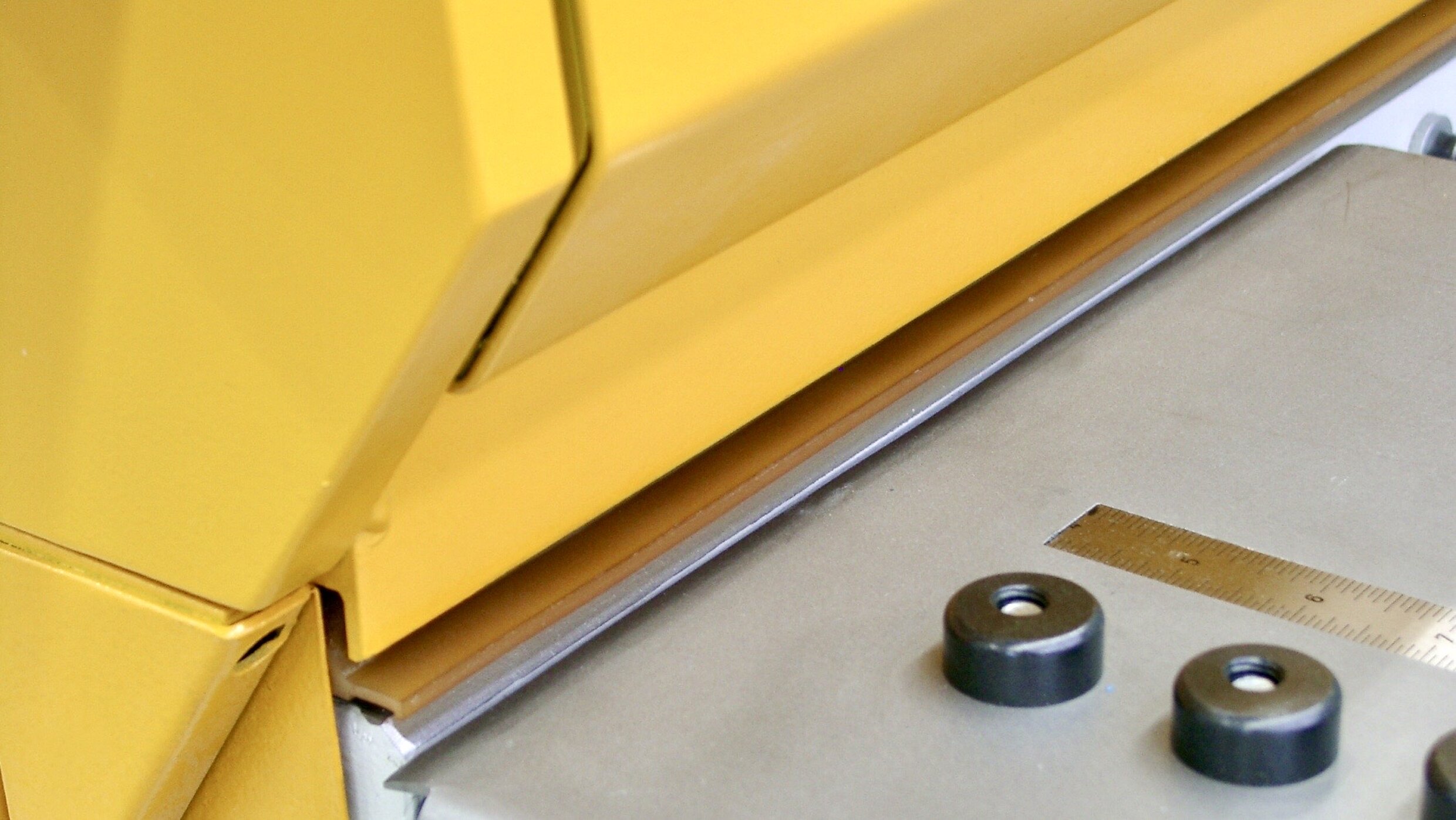

Pop-up Niederhalter
Der Pop-up Niederhalter hebt sich automatisch an, sobald der Schnitt erfolgt ist und bevor der Messerbalken wieder nach oben fährt.
- Niederhalter öffnet, bevor der Messerbalken nach oben fährt
- Kein Anknicken von sehr empfindlichen Blechen
- Kunststoffbeschichtung zum schonenden Spannen des Materials
- Gute Einsicht beim Schneiden nach Anriss

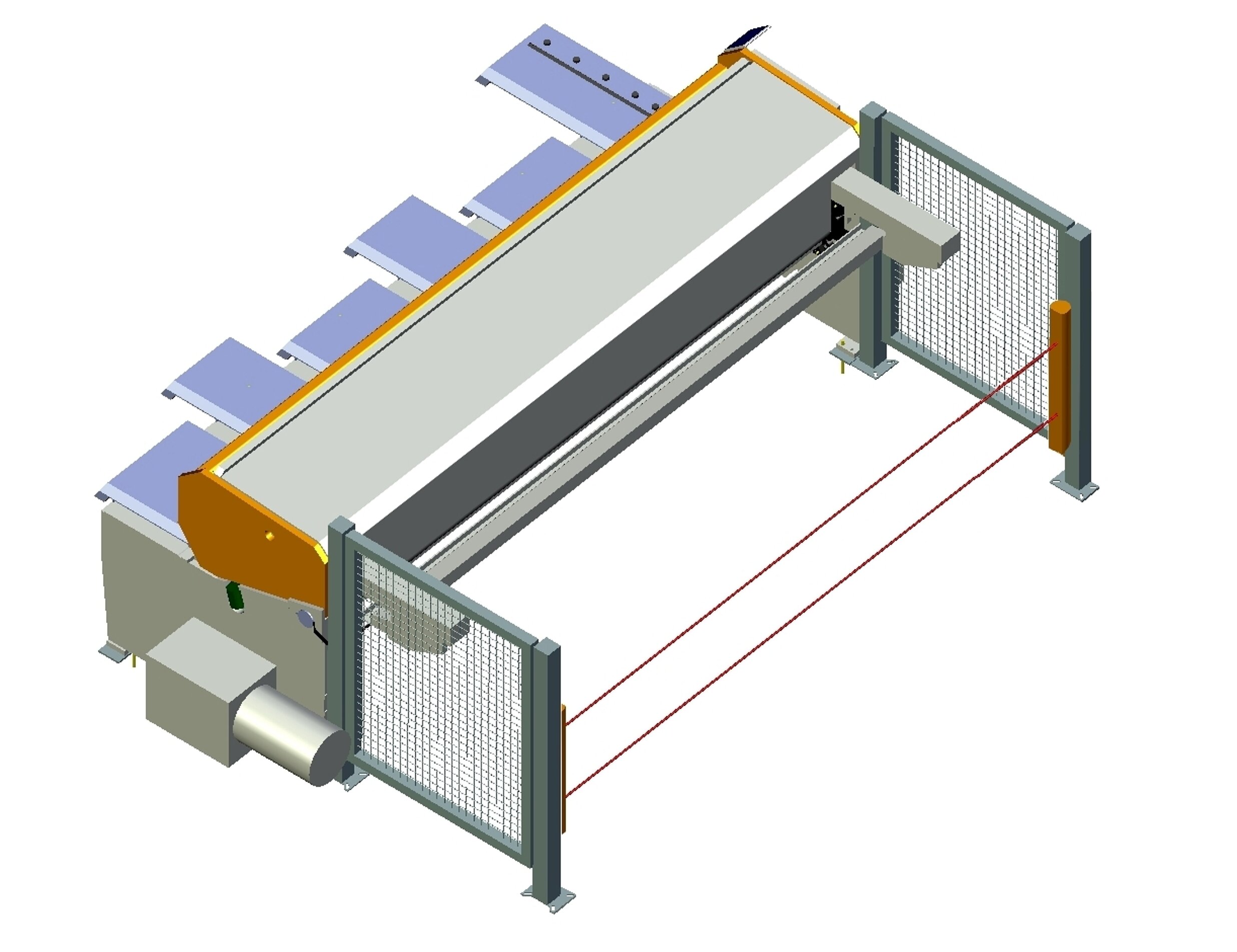

Variables Sicherheitskonzept

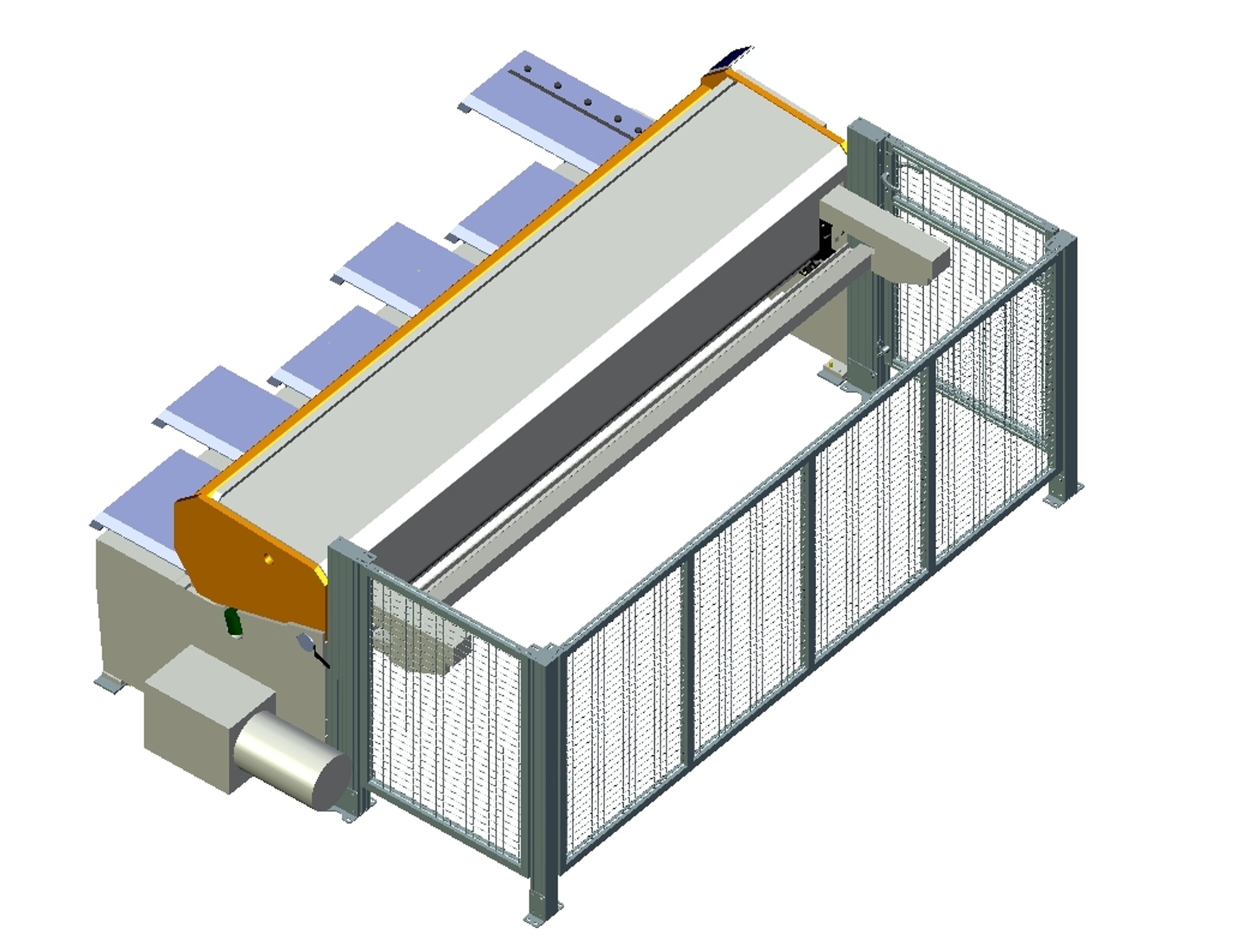

Schutzzäune und Lichtschranken, zusammen mit der formschönen Maschinenverkleidung, komplettieren das Sicherheitssystem der SMARTcut Schwingschnittscheren.
- Sicherheitssysteme lassen sich der Aufgabenstellung anpassen
- Umlaufender Zaun mit Zugangstür (kostengünstige Lösung)
- Seitliche Begrenzung und Lichtschranke (gute Zugänglichkeit von hinten)
RAS SMARTcut – Technische Daten
 |
RAS 52.25 |
RAS 52.30 |
|---|---|---|
| Schnittlänge | 2540 mm | 3100 mm |
| Blechdicke max (400 N/mm²) | 2,5 mm | 2,0 mm |
| Hinteranschlag | 5–750 mm | 5–750 mm |
| Blech-Hochhaltesystem | ja | ja |
| Teilesortierung | ja | ja |
| Schnittspaltverstellung | ja | ja |
| Hübe/min | 32 | 32 |
| Schnittwinkel | 1,1° | 0,9° |
| Schnitt-Technologie | Schwingschnitt | Schwingschnitt |
| Maschinenabmessung (inkl. Tischverlängerung) | 3320 x 2300 mm | 3750 x 2300 mm |
