Einfach, schnell, flexibel

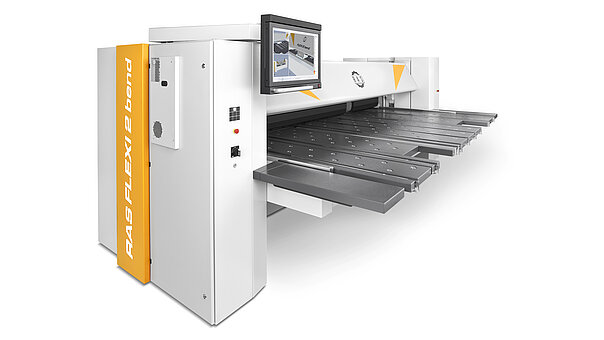

Mit dem FLEXI2bend Schwenkbiegesystem lassen sich nahezu alle Biegeteile herstellen. Sie ist damit ein Musterbeispiel an Flexibilität. Einzigartige und komplexe Biegeteile mit hoher Wertschöpfung biegt die FLEXI2bend genauso präzise und wiederholgenau wie einfache Kassetten, Paneele oder Profile. Die Bendex-Software programmiert die Biegeabläufe automatisch. Das kann an der Maschine oder bereits im Büro erfolgen. Die Software bewertet alternative Biegestrategien und zeigt am Monitor den Biegeablauf in 3D. Expertenwissen in Software umgesetzt!
Maschinen-Highlights
- Große Freibereiche um die Werkzeuge: flexible Biegeteilgestaltung

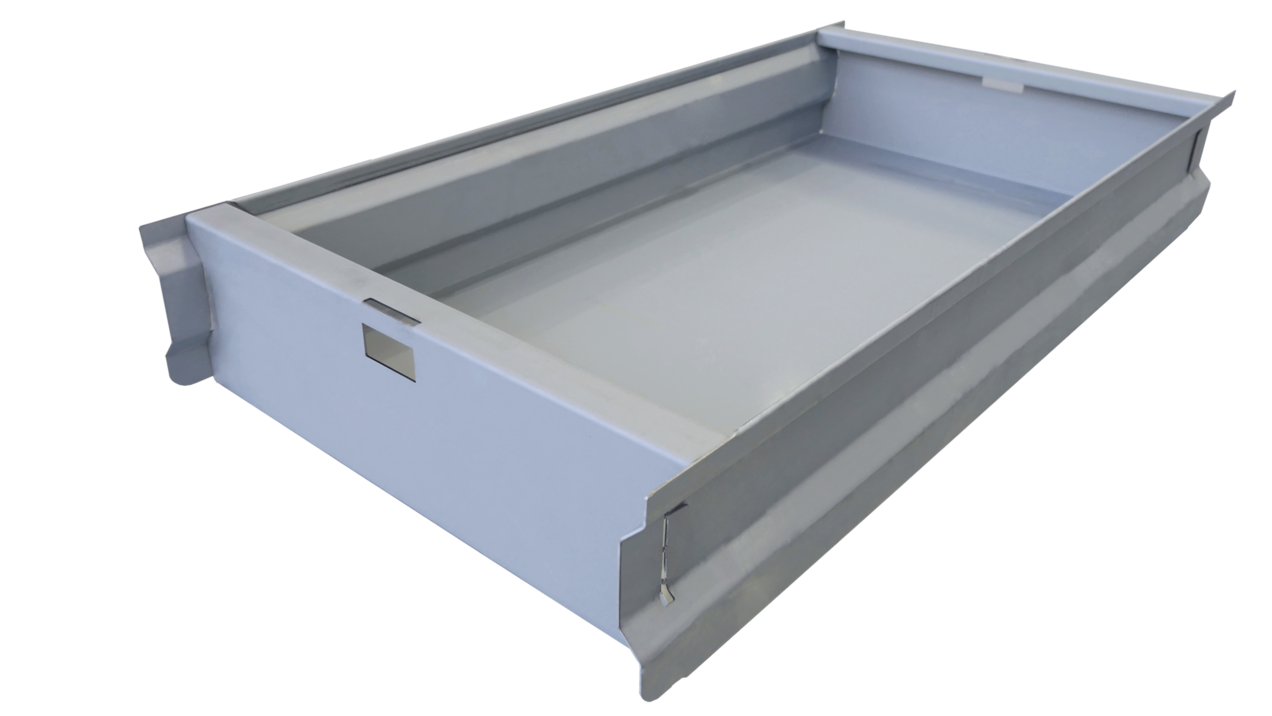

- Segmentierte Oberwangen-Werkzeuge zum Biegen von Boxen und Paneelen
- Automatisches Erkennen eines Werkzeugwechsels
- Segmentierte Biegewangen-Werkzeuge für unterbrochene Biegelinien
- Automatisches Spannen der Oberwangen- und Biegewangenwerkzeug
- SnapTools: automatisches Austauchen aus seitlichen Schenkeln
- Schnelle Wangenbewegungen: hohe Produktivität und Durchsatz
- Intelligentes Bombiersystem für schnurgerade Biegungen
- Rechteckanschlag oder mittig verlängerter T-Anschlag
Oberwange

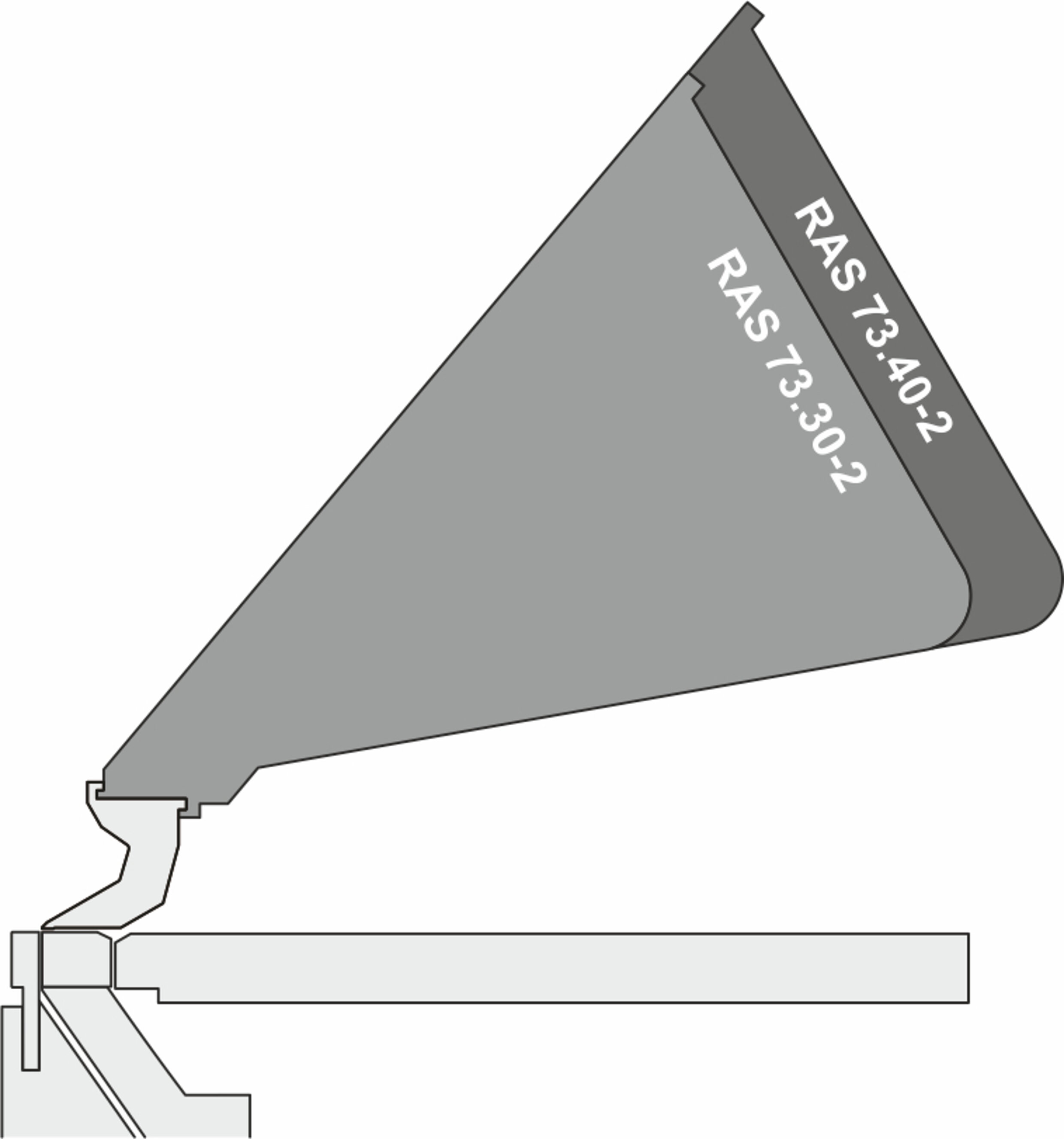

Die Oberwange schließt und öffnet mit beeindruckender Geschwindigkeit. Durch die programmierbare Öffnungs- und Schließhöhe fertigen Sie offene und geschlossene Umschläge, die Ihre Biegeteile steifer und vielseitiger machen. Radien lassen sich durch einzelne Biegesteps und ohne Sonderwerkzeuge erzeugen. Die Oberwange besticht mit großen Freibereichen vor und hinter der Wange.
- Schnelle Schließ-/Öffnungsbewegungen
- Umschläge biegen: geschlossen, offen, Tropfenform
- Radien biegen ohne Sonderwerkzeuge
- Großer Freibereich vor der Oberwange (Gestaltungsfreiheit für Teile)
- Steife Oberwange für gerade Biegeteile
- Servoantrieb mit Servoreglern und Absolutgeber
- Genaues Positionen, kein Eichen
Biegewange
Die tiefe und steife Biegewange der FLEXI2bend Schwenkbiegemaschine steht für beste Biegeergebnisse. Das intelligente Bombiersystem gleicht Verformungen durch die Biegekräfte selbsttätig aus. Damit erzielt die FLEXI2bend gerade Biegungen bei dünnen oder dicken Bleche, allen Materialarten, langen oder kurzen Schenkeln, beim Biegen in der Maschinenmitte oder an der Seite. Schnelle Bewegungsabläufe sichern eine hohe Produktivität. Die automatische Einstellung auf Blechdicke und Biegeradius steigert die Produktivität und Flexibilität bei kleinen Stückzahlen.
- Schnelle Bewegung: kurze Fertigungszeit

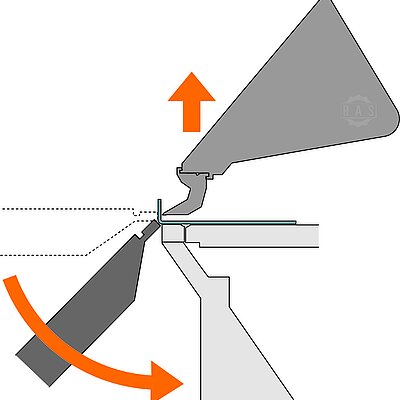

- SpeedOptimizer steigert die Geschwindigkeit um 20% durch Freigeben des Biegeteils bei zurückschwenken der Biegewange.
- Intelligentes Bombiersystem gleicht Verformung durch die Biegekräfte aus

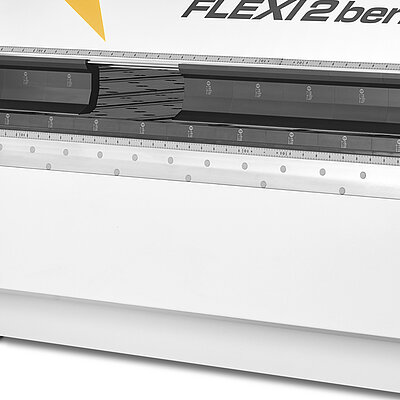

- Tiefe Biegewange: Exzellente Biegeergebnisse
- Automatische Einstellung auf Blechdicke und Biegeradius
- Keine Stillstandszeiten bei Materialwechsel
- Automatisches Spannen der geteilten Biegewangen-Werkzeuge
- Schonende Umformung von beschichteten Materialien
- Servo-Motoren und Absolutgeber: schnelles Arbeiten, kein Eichen
- Biegewange bei schrägwinkligen Teilen als Anschlag verwendbar
Unterwange

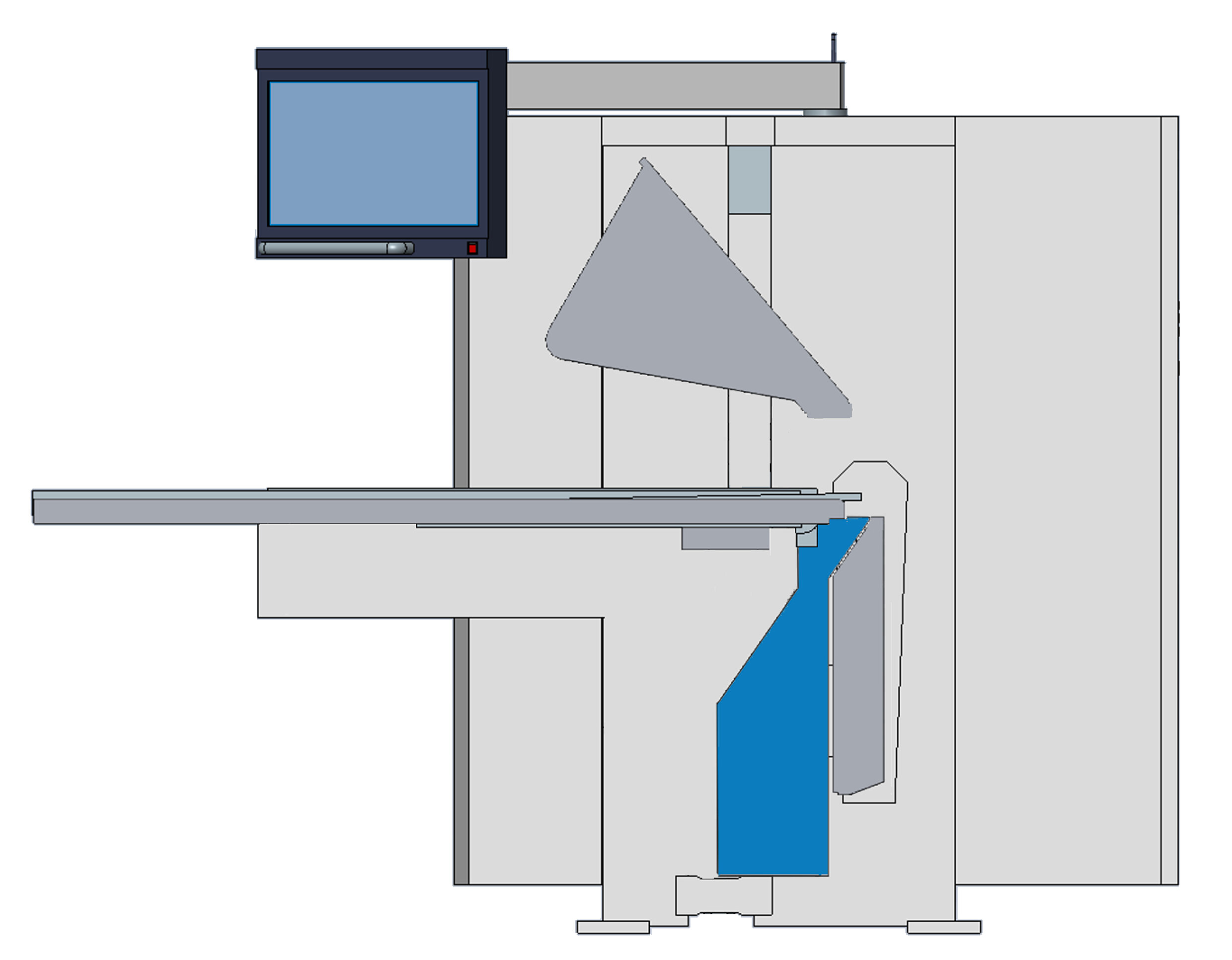

Für maximale Steifigkeit hat die Unterwange eine extra tiefe Kastenbauweise.
- Präzise und gerade Biegungen
- Maximale Widerstandskraft gegen Durchbiegung und Torsion
Anschlagsystem

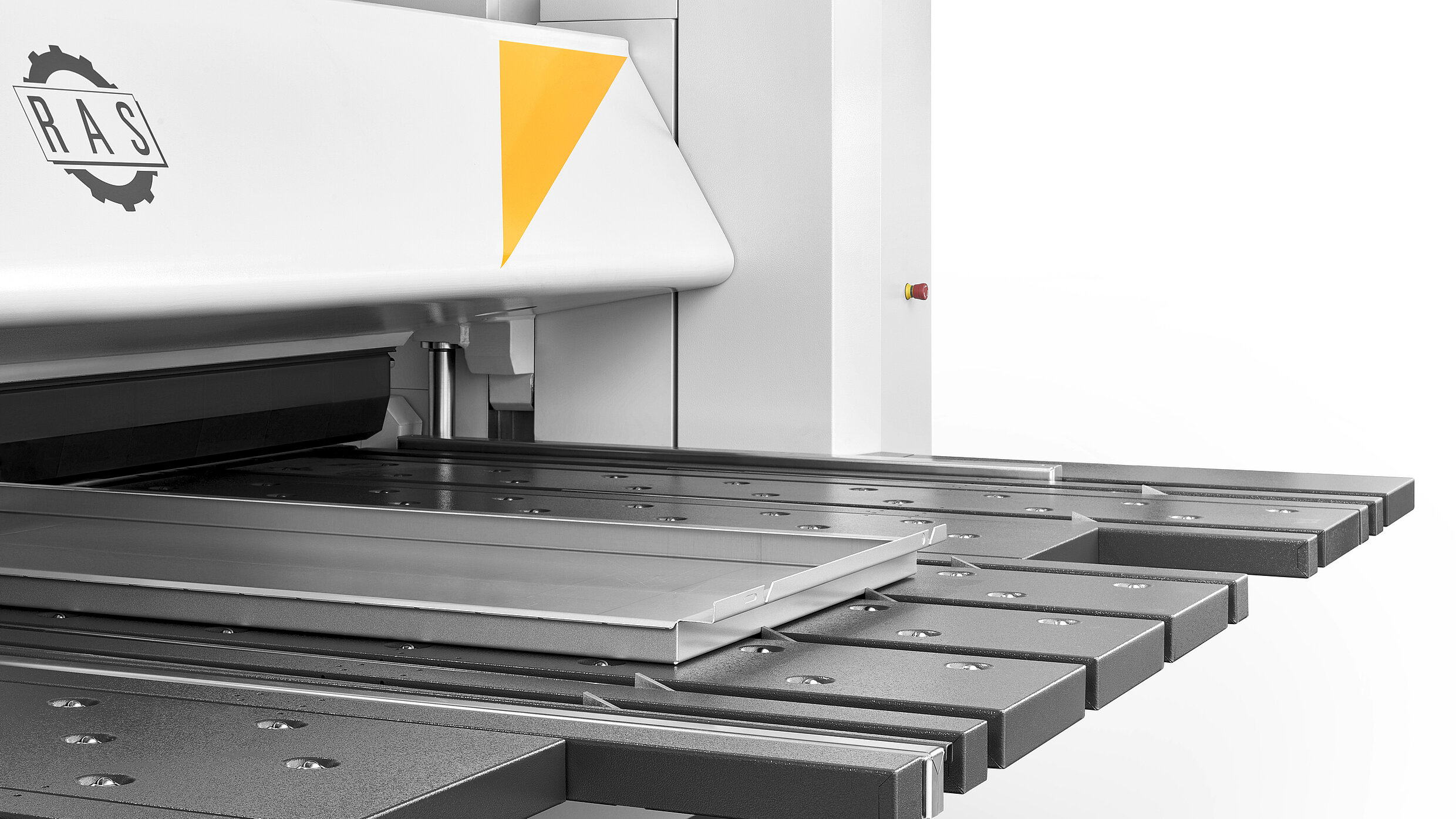

Die Finger des Anschlagsystems positionieren das Werkstück für jede Biegung. Alle Anschlagfinger verschwinden unter der Tischebene, wenn das Biegeteil auf dem Hochhaltesystem gedreht werden muss.
- Schnelles Positionieren, Wiederholgenaues Arbeiten
- Auch bei großen Teilen kein 2. Bediener nötig (50% Kosten)
- Tischbleche halten das Gewicht des Blechs
- Stabile Anschlagfinger vorne und hinten
- Servoantrieb und Absolutgeber: kein Eichen
- Anschlagform anpassungsfähig an die Platzverhältnisse
- Mittiges Biegen für beste Biegeresultate

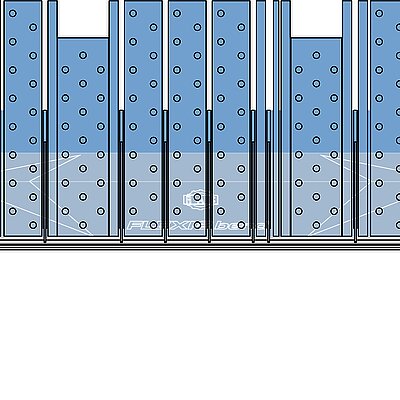

- Rechteckanschlag 10-1550 mm
- T-Anschlag für lange Teile (10-3050/4050 mm)
- Aktiver popup-Winkelanschlag für schmale Teile
Vielseitiges Werkzeugsystem
Die hochfesten und segmentierten Geißfußwerkzeuge sind mit hoher Präzision gefertigt und durch das Schnellspannsystem in Sekundenschnelle einsatzbereit. Kein anderes Werkzeugsystem bietet so viel Platz für alle erdenklichen Biegegeometrien.
- Große Freiräume für die Biegeteilgestaltung
- Spitzwerkzeug zum Biegen von Profilen
- Segmentierte Geißfußwerkzeuge für Boxen, Paneele und Kassetten
- Radiuswerkzeuge und Sonderformen auf Anfrage
- Kurze Rüstzeiten durch handliche Werkzeuge und automatisches Spannen
- Passgenau einzeln gefertigte Segmente (jederzeit nachrüstbar)
- Automatische Werkzeugwechsel-Überwachung
- Automatische Werkzeughöhen-Erkennung (Sicherheitsfunktion)
- Biegewerkzeugbreiten passend zu Blechdicke und kleinstem Z-Maß
- Fingertaschen in Unterwangenwerkzeugen für kleinste Anschlagmaße

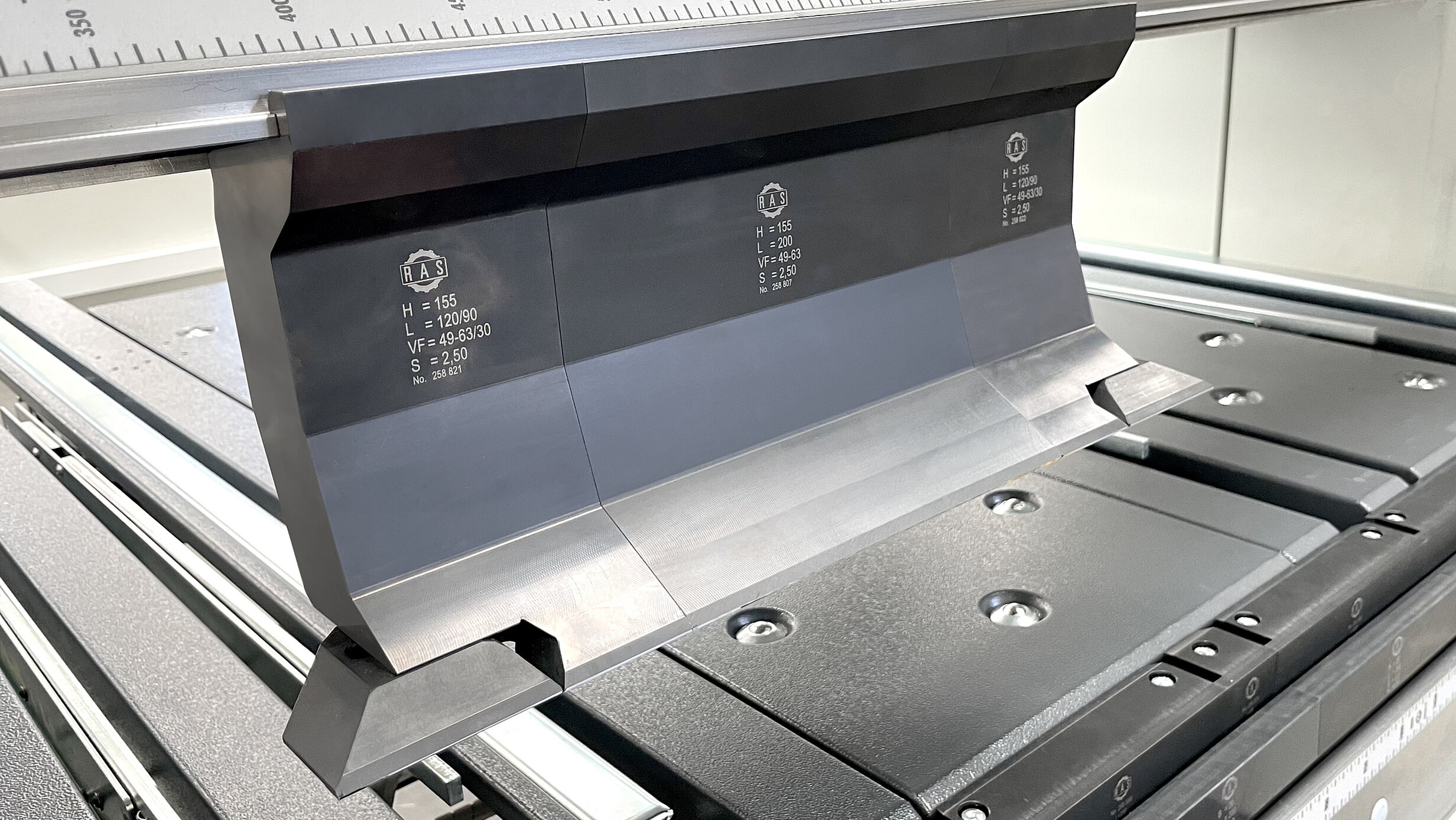

SnapTool Eckwerkzeuge

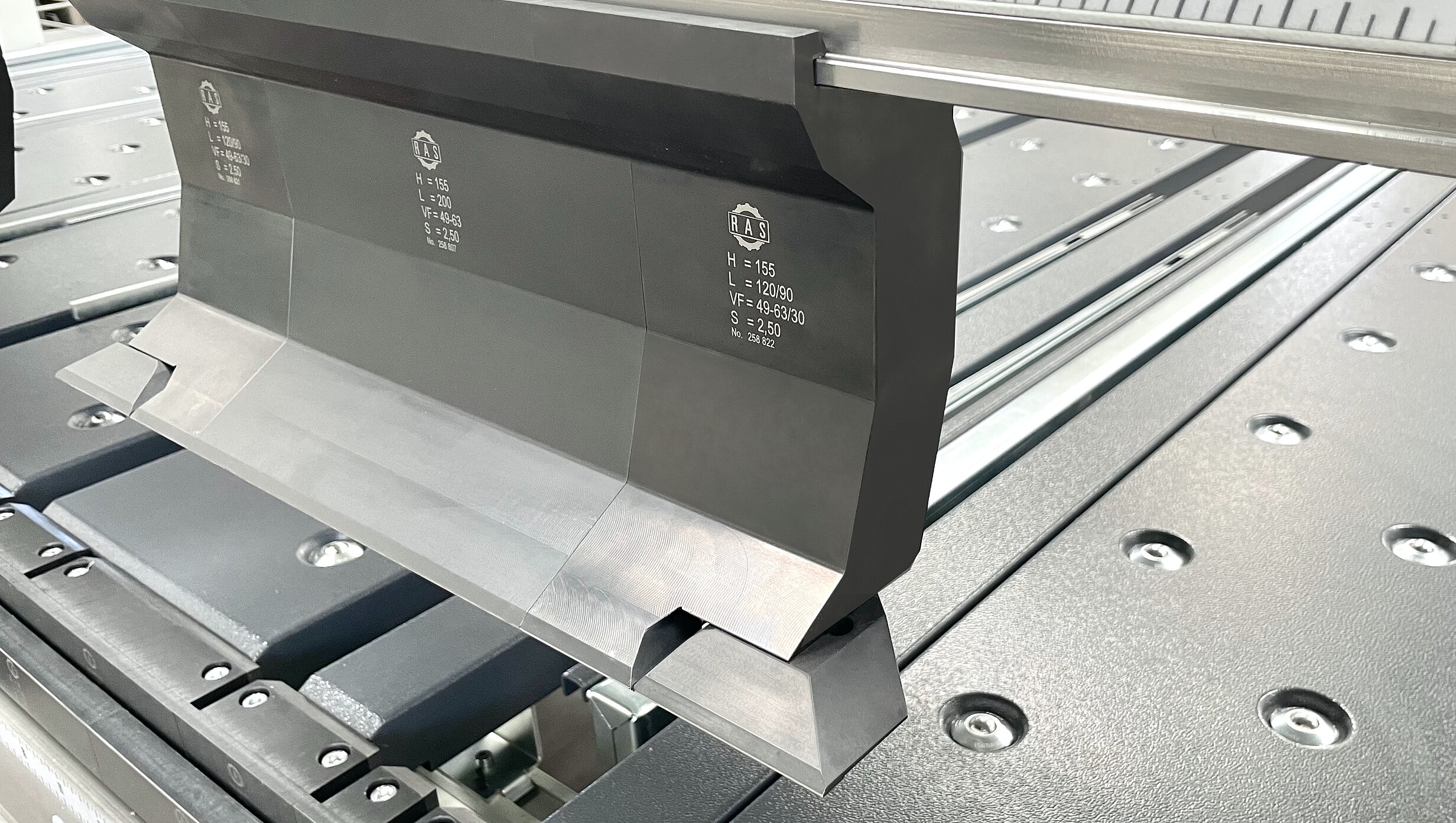

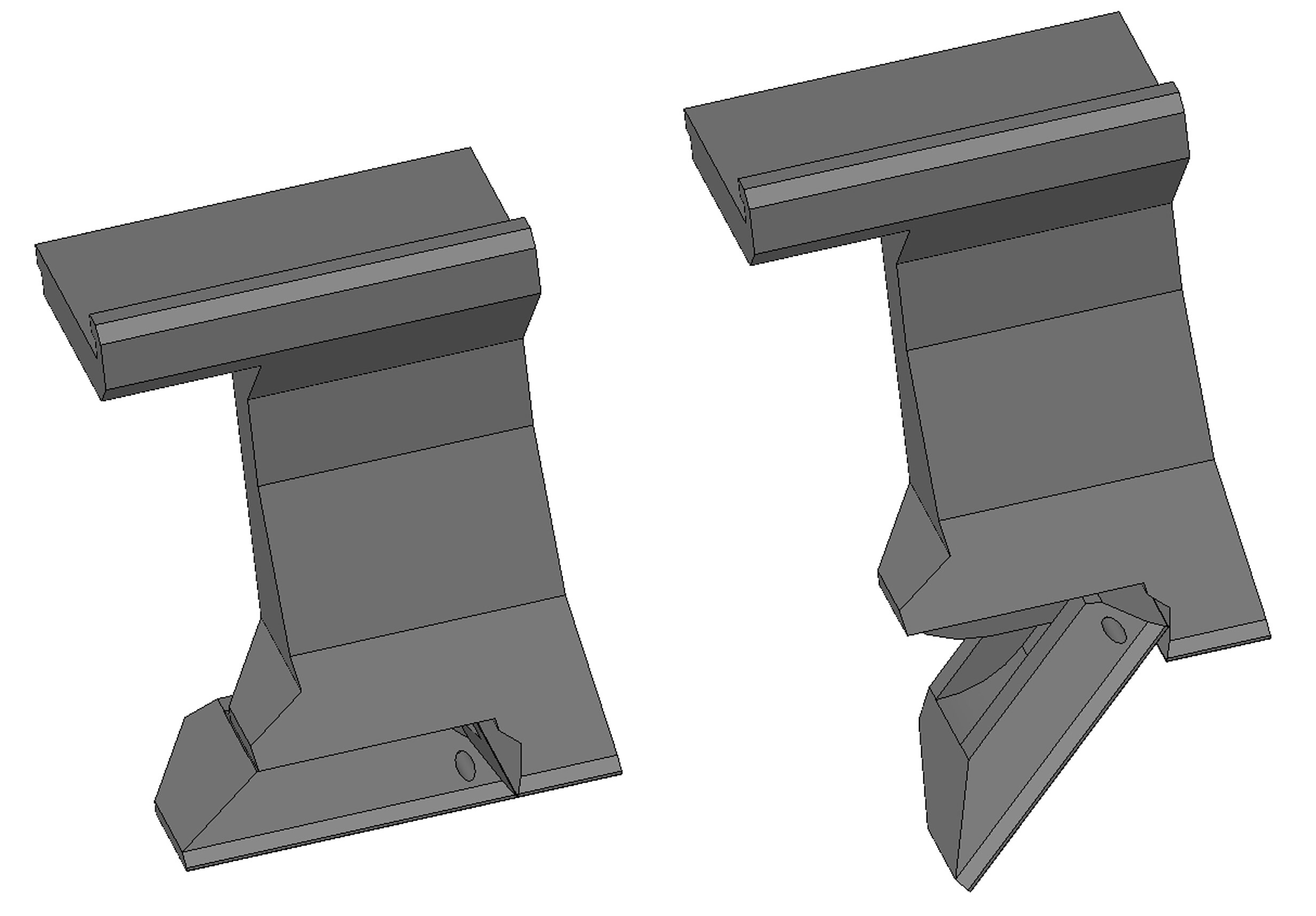

Die SnapTool Eckstücke mit klappbarer Sohle tauchen automatisch aus Biegeteilen mit seitlichen Schenkeln aus. Die Werkzeugsohle klappt beim Öffnen der Oberwange nach unten und schnappt wieder in die Arbeitsposition, sobald die Werkzeuge aus dem Biegeteil herausgefahren sind.
- Ein manuelles Herausdrehen der Biegeteile am Ende des Biegezyklus ist nicht erforderlich
- Seitlicher Freibereich im klappbaren Bereich des SnapTools 30 mm
- Ausgelegt für gleiche Blechdicke wie die Werkzeuge des Werkzeugsatzes
- Software berechnet die Positionierung der SnapTools
Automatische Programmierung der Biegeabläufe

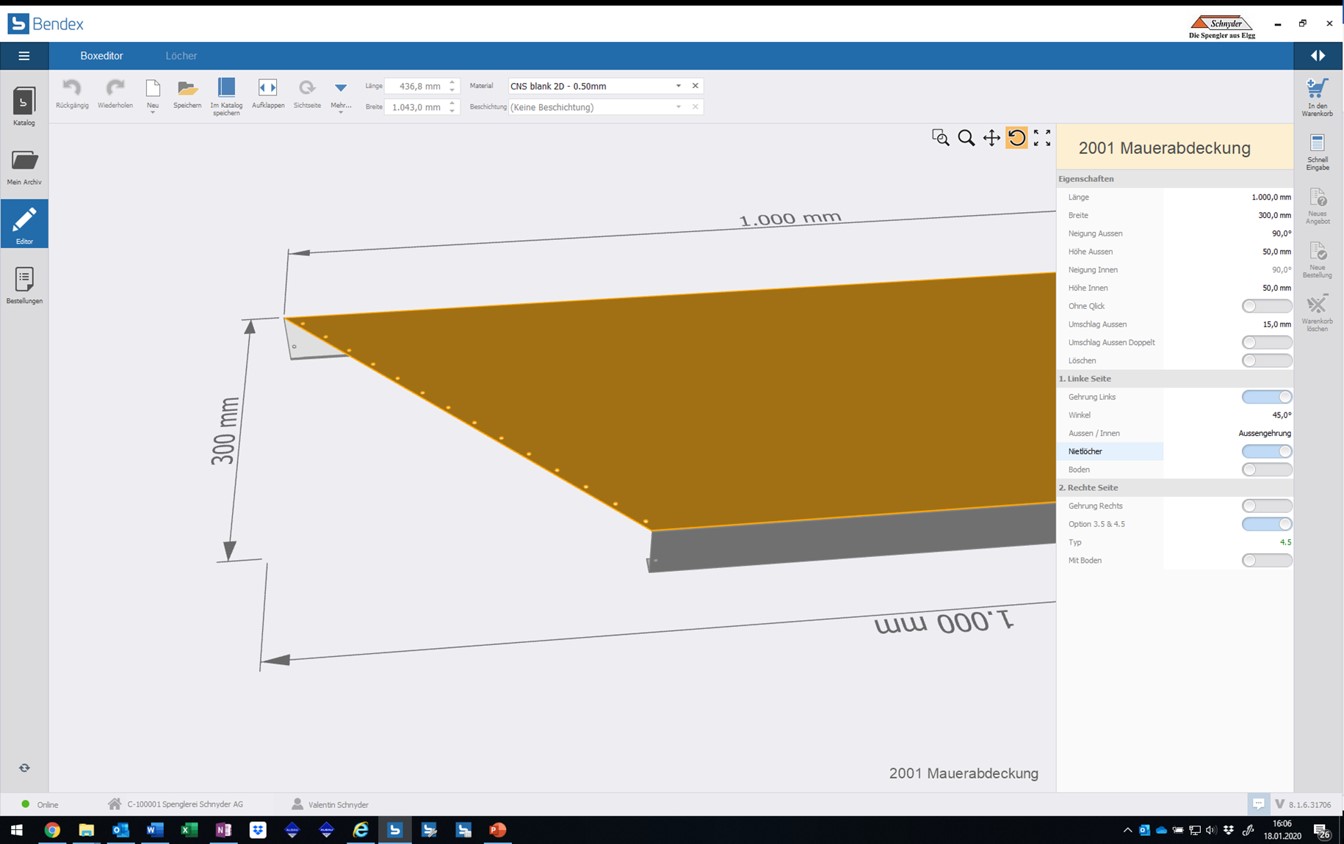

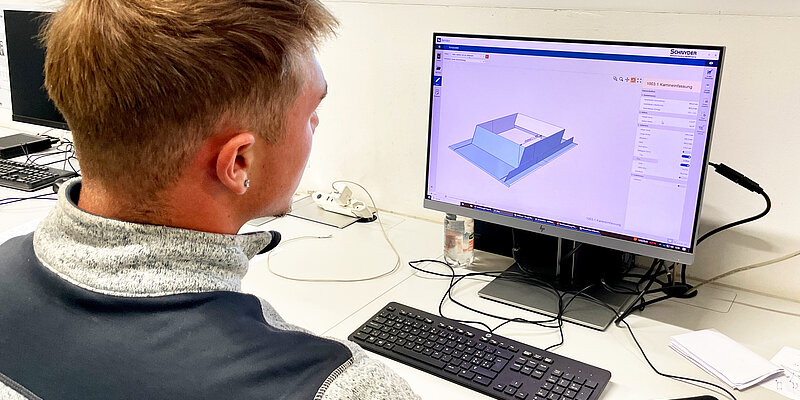

Wo beim Programmieren bisher viel Expertenwissen notwendig war, steckt heute ein hohes Maß an Intelligenz in der Bendex-Software. Biegeteile lassen sich am gut einsehbaren Bildschirm eingeben oder als STEP, DXF oder GEO-Datei importieren. Mit einem einzigen Mausklick programmiert die Software den gesamten Biegeablauf inklusive Werkzeugaufbau automatisch.
- Übersichtliche Darstellung auf 24" Touch-Monitor

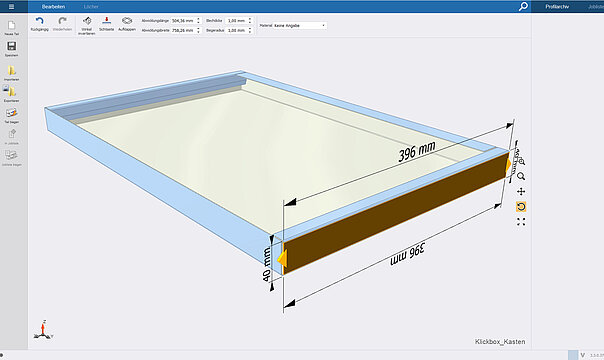

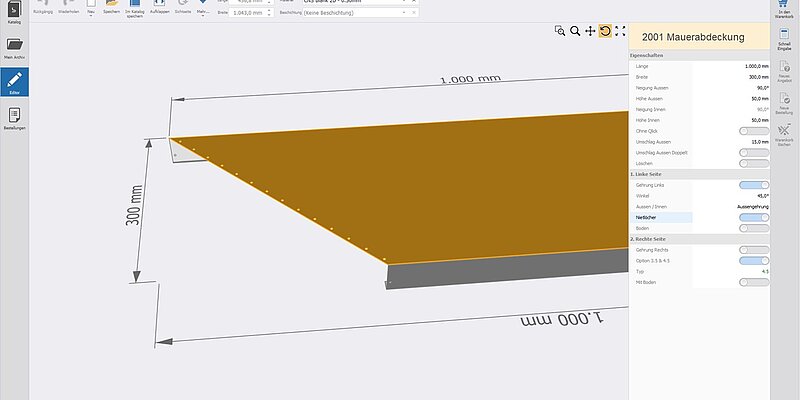

- Einfaches Eingeben oder Zeichnen von Profilen und Kassetten
- Exakte und fehlerfreie Übernahme der CAD-Daten
- Automatisches Programmieren des Biegeablaufs
- Automatische Bewertung verschiedener Biegestrategien

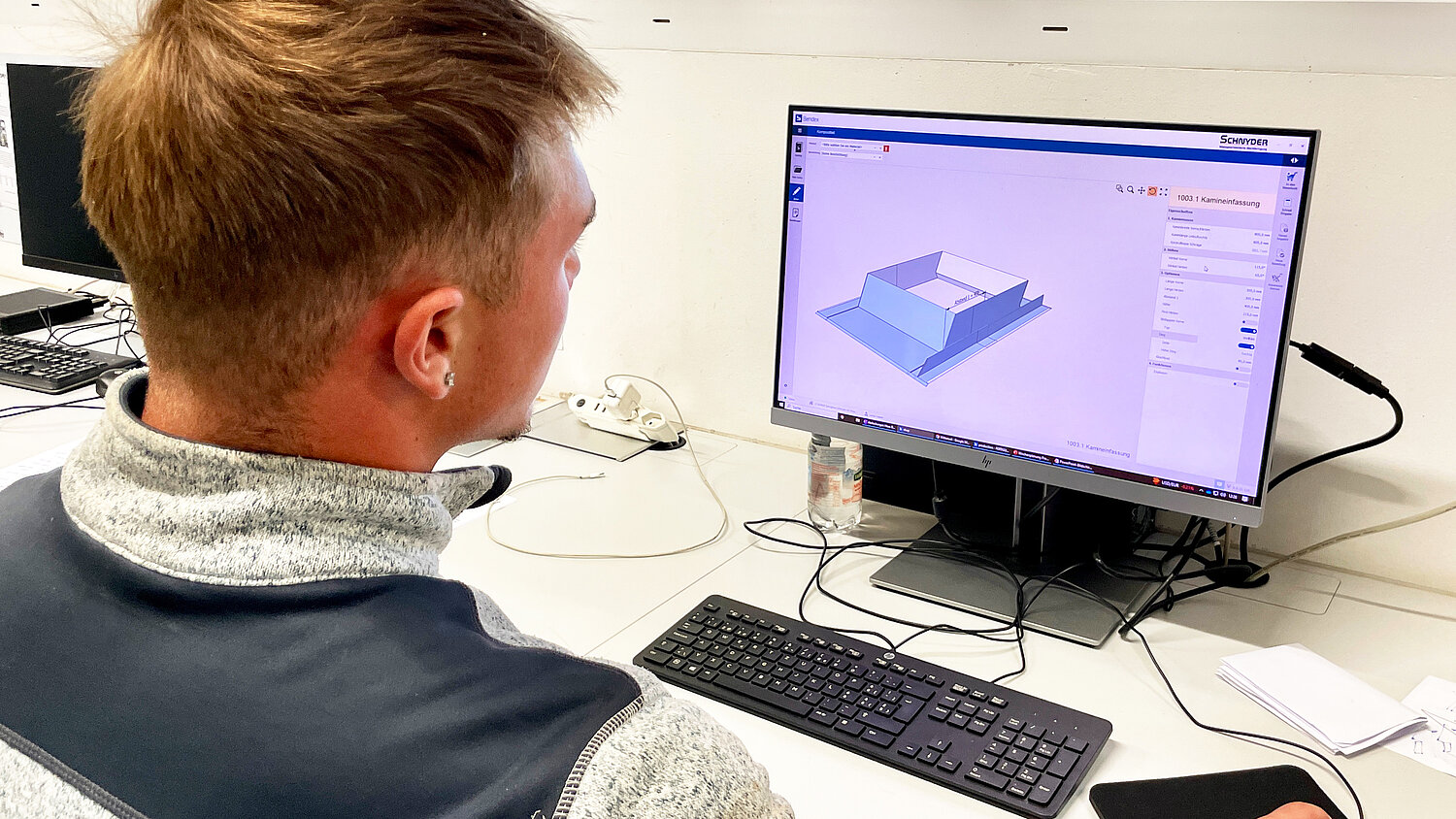

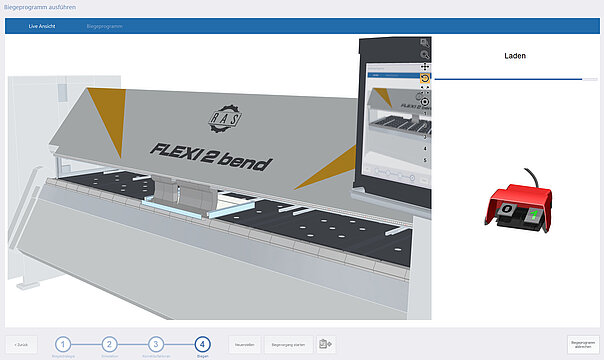

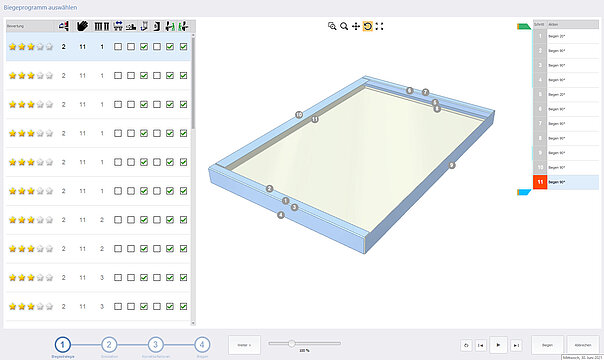

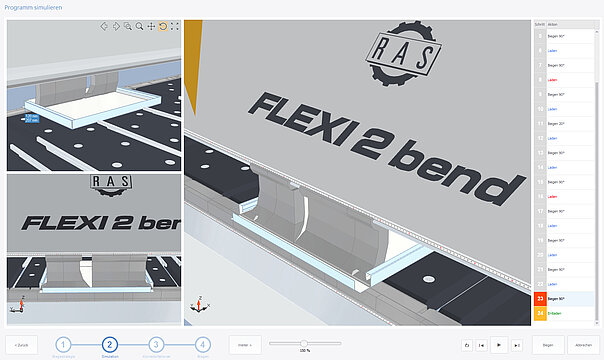

- 3D Simulation des Biegeablaufs
- Grafische Bedienerführung beim Biegeablauf
- Höchste Biegequalität durch hinterlegte Biegetabellen
- Import von Biegeprogrammen von der Office-Software
- Aufrufen einzelner Programme, Abarbeiten von Joblisten

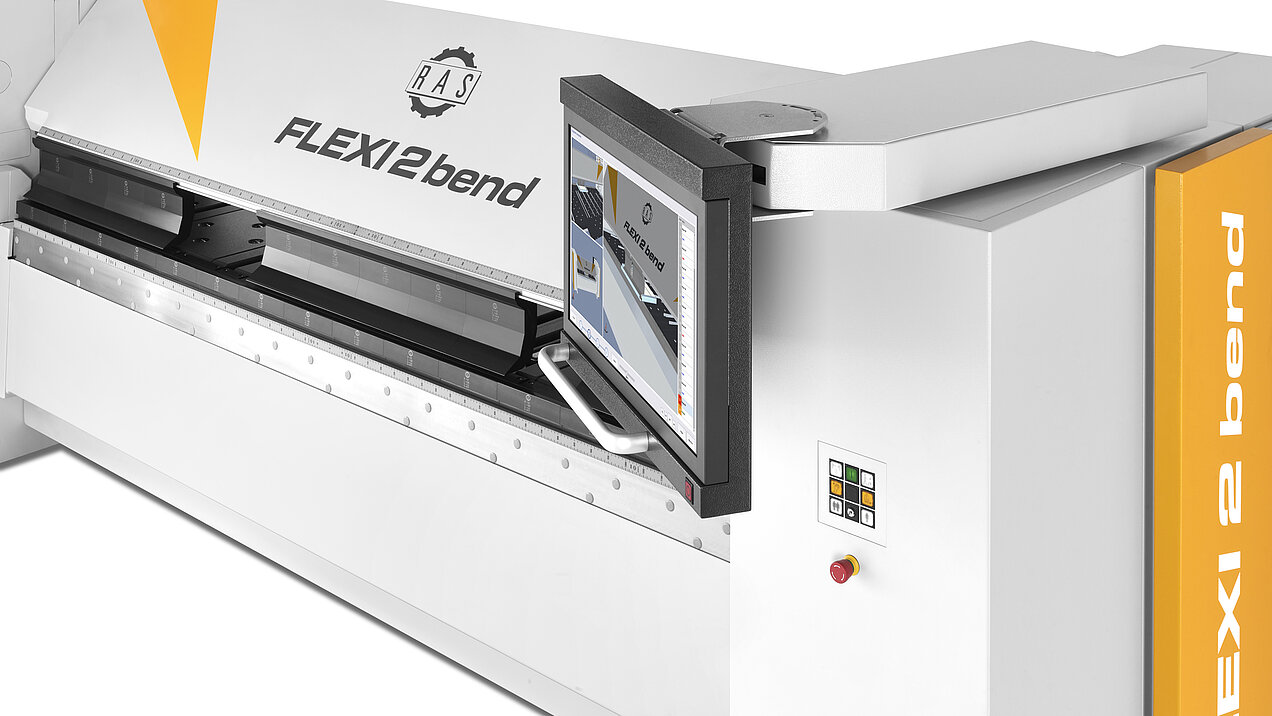

- Monitor am Schwenkarm drehbar
- Bedienung von der Biegewangenseite
- Bedienung von der Anschlagseite
- Online-Support über TeamViewer
Biegen von Streckgitter
Version 1

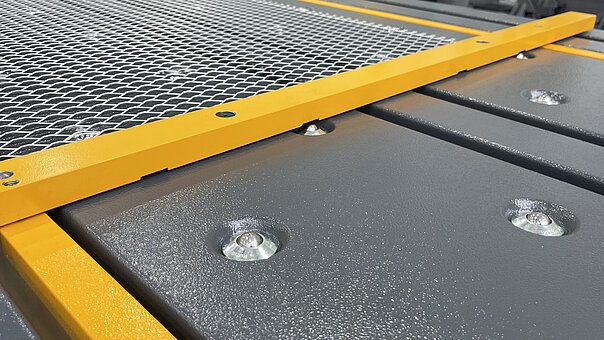

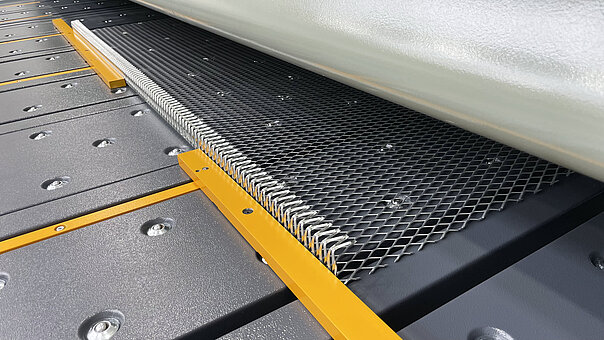

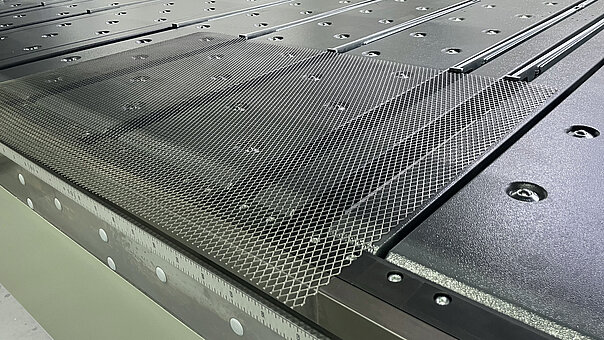

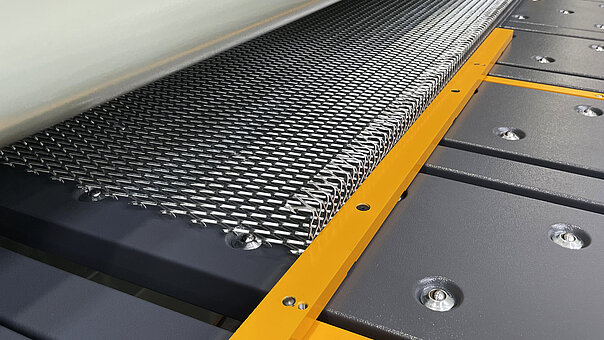

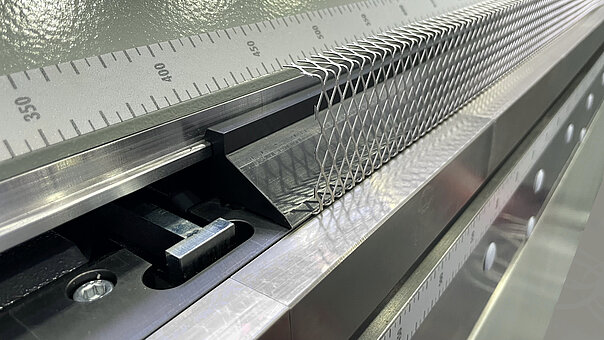

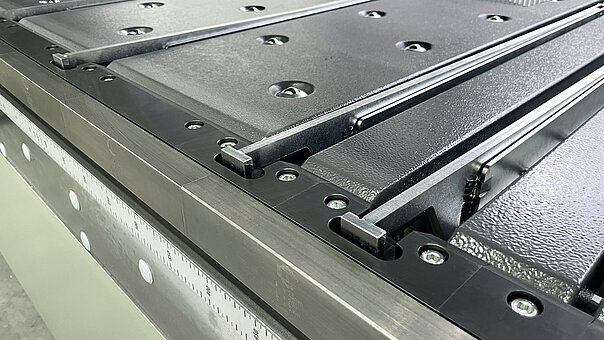

Aufgrund der Maschenweite von Streckgittermaterial können die Standard-Anschlagfinger der FLEXI2bend Schwenkbiegemaschine die Platinen manchmal auf den Knoten und manchmal zwischen den Maschen positionieren. Dadurch lassen sich keine zuverlässigen Schenkelmaße erzielen. In einer Sonderausführung des Anschlagsystems sind die vorderen Anschlagfinger auf 25 mm verbreitert. Damit sich auch kleine Schenkelmaße anfahren lassen, sind die Fingertaschen im Unterwangenwerkzeug ebenfalls verbreitert.
Biegen von Streckgitter
Version 2

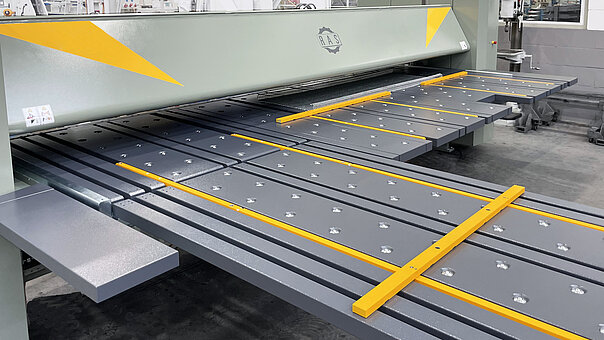

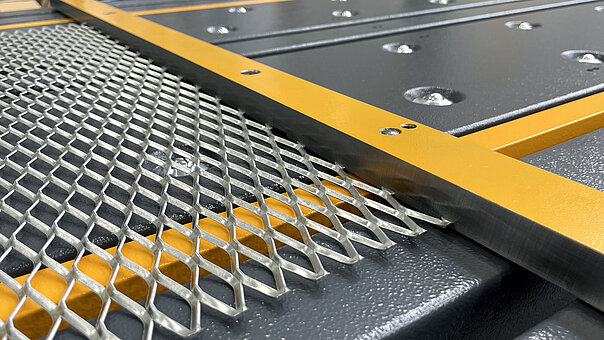

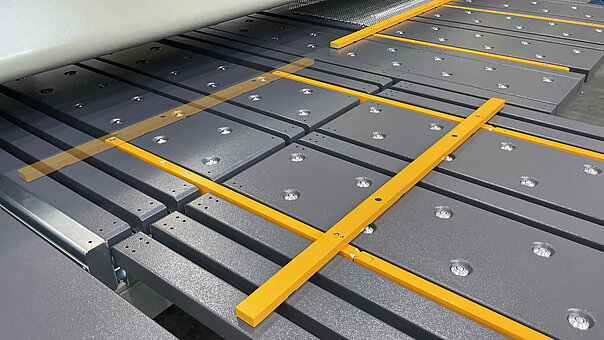

Bei der zweiten Version zum Biegen von Streckgitter ist das Anschlagsystem mit manuell umsetzbaren Anschlagbalken ausgestattet. Damit lässt sich ein breites Spektrum von Anschlagmaßen anfahren. Beim Kleinstmaß ist fährt der Anschlagbalken bis hinter das Oberwangenwerkzeug. Das Größtmaß ist von der Anschlagkonfiguration abhängig (Rechteckanschlag oder J-Anschlag).
RAS FLEXI2bend – Technische Daten
 |
RAS 73.30-2 |
RAS 73.40-2 |
|---|---|---|
| Biegelänge | 3200 mm | 4060 mm |
| Blechdicke max (400 N/mm²) | 3,0 mm | 2,5 mm |
| Oberwangenhub max | 300 mm | 300 mm |
| Anschlagsystem (Rechteckanschlag) | 10–1550 mm | 10–1550 mm |
| Anschlagsystem (T-Anschlag) | 10–3050 mm | 10–4050 mm |
| Automatische Blechdickeneinstellung | ja | ja |
| Automatische Biegeradius-Einstellung | ja | ja |
| Werkzeughöhenerkennung | ja | ja |
| Bendex-Programmierung | automatisch | automatisch |
| Maschinenabmessungen (Rechteckanschlag) | 4560 x 2380 mm | 4560 x 2380 mm |
| Maschinenabmessungen (T-Anschlag) | 4560 x 3870 mm | 4560 x 3870 mm |
Erfolgsgeschichten mit dem FLEXI2bend
WOFA-Wolf GmbHTransformation im Handwerk durch innovative Technologien
Die Bauklempnerei der WOFA-Wolf GmbH hat einen bedeutenden Schritt in Richtung Effizienz und Digitalisierung gemacht. Durch die Integration der RAS-Schwenkbiegemaschine FLEXI2bend, der digitalen Bendex-Maschinensteuerung und des Bendex-Warenwirtschaftssystems hat das Unternehmen seine Arbeitsabläufe grundlegend modernisiert.
