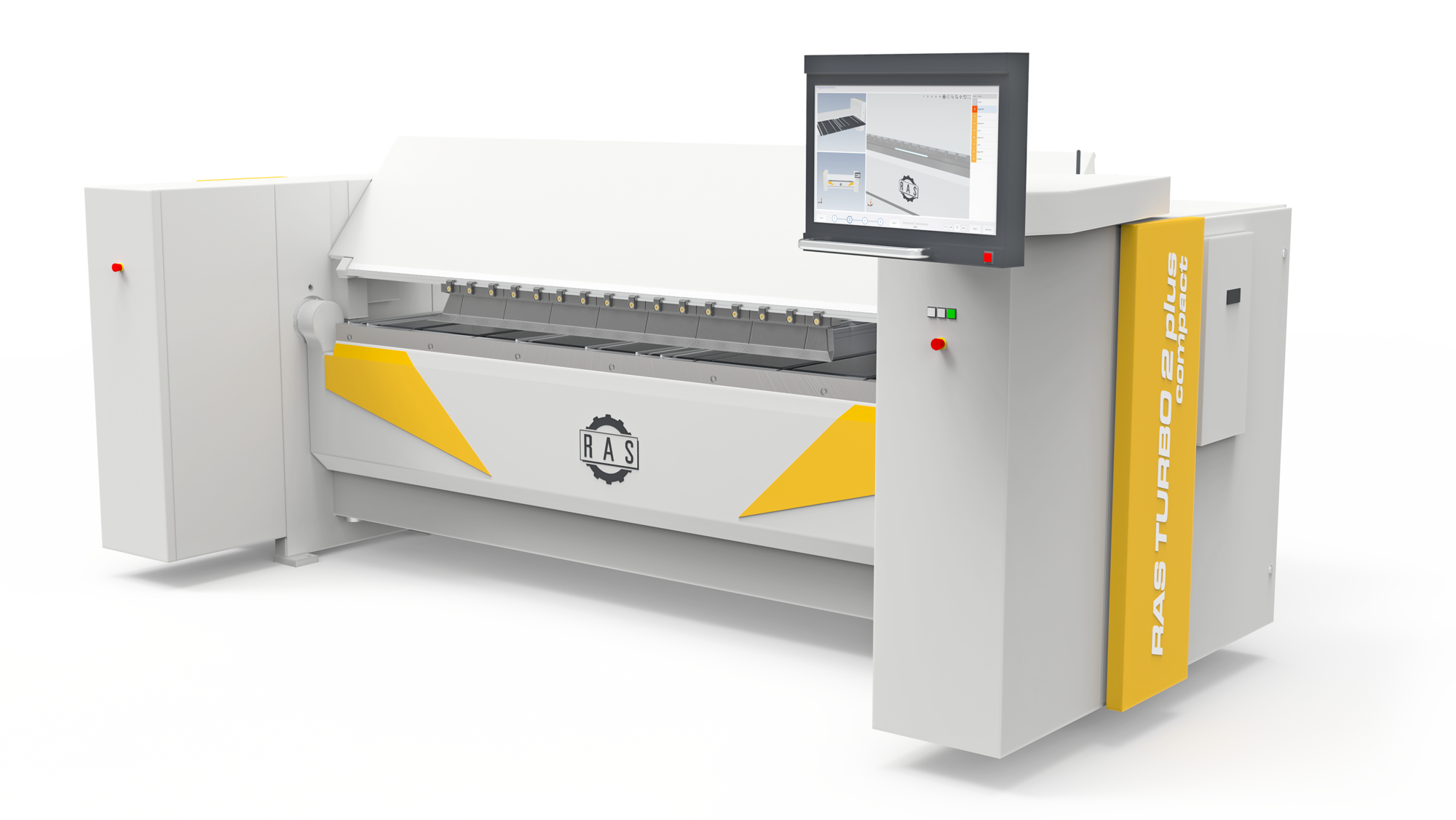

TURBO2plus Biegezentren
TURBO2plus: Steckbare Biegeprofile | TUR...
TURBO2plus konisch biegen | TURBO2plus c...
TURBO2plus konisches Biegen | TURBO2plus...
RAS TURBO2plus - Allrounder für Spengler...
RAS SMARTcut & TURBO2plus: Profile für D...
TURBO2plus: Mauerabdeckung, Stehfalz, Fe...
TURBO2plus mit XL-Biegewange: Extra Frei...
Bendex TURBO2plus: Alternative Biegeablä...
TURBO2plus Bendex-Software: Kehlrinne mo...
Bendex TURBO2plus: Kehlrinne programmier...
TURBO2plus mit OpenEditor Software | TUR...
TURBO2plus mit Bendex OpenEditor-Softwar...
RAS TURBO2plus Schwenkbiegemaschine | RA...
RAS TURBO2plus: Fensterbank biegen | RAS...
TURBO2plus: Mauerabdeckung | TURBO2plus:...
RAS TURBObend: CrownTool 10 mm | RAS TUR...
RAS: Profile für Dach und Fassade schnei...

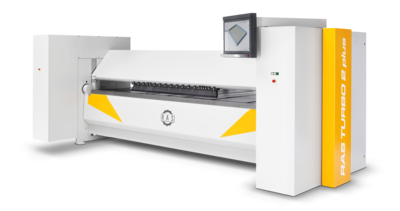

Einfach, schnell, profitabel
Mit der TURBO2plus ist das Biegen von Dach- und Fassadenprofilen, sowie von Werbeschildern oder Gehäusen auf einer nächsten Ebene angekommen. Die Bendex-Software programmiert die Biegeteile automatisch, bewertet alternative Biegestrategien und zeigt am Monitor den Biegeablauf in 3D. Expertenwissen in Software umgesetzt!
Maschinen-Highlights
- Anwender: Dach/Fassade, Lüftung, Werbetechnik, Industrie
- Automatisches Programmieren der Biegeteile
- Bendex-OpenEditor: Individuelles Programmieren der Biegefolgen
- Bedienen von der Biegewangenseite (kleinere Teile und Profile)
- Bedienen von der Anschlagseite (großflächige Biegeteile)
- Geringe Stückkosten (1-Mann-Bedienung, geringe Investition)
- Schnelle Wangenbewegungen
- Werkzeughöhen bis 145 mm
- Automatisches Erkennen eines Werkzeugwechsels
- Automatische Erkennen der Werkzeughöhe
Oberwange
Die Oberwange schließt und öffnet mit beeindruckender Geschwindigkeit. Durch die programmierbare Öffnungs- und Schließhöhe fertigen Sie offene und geschlossene Umschläge, die Ihre Biegeteile steifer und vielseitiger machen. Die Oberwange besticht mit großen Freibereichen vor und hinter der Wange.
- Schnelle Schließ-/Öffnungsbewegungen
- Umschläge biegen: geschlossen, offen, Tropfenform
- Großer Freibereich vor der Oberwange (Gestaltungsfreiheit für Teile)
- Steife Oberwange für gerade Biegeteile
- Servoantrieb mit Servoreglern und Absolutgeber
- Genaues Positionen, kein Eichen
Biegewange
Die Biegewange der TURBO2plus Schwenkbiegemaschine ist ein Musterbeispiel überlegener Ingenieurkunst. Schnelle Bewegungsabläufe sichern eine hohe Produktivität. Durch die automatische Biegewangen-Einstellung ist die Maschine immer auf die aktuelle Blechdicke eingestellt.
- Schnelle Bewegung: kurze Fertigungszeit
- Tiefe Biegewange: Exzellente Biegeergebnisse
- Anpassungsfähig: Automatische Blechdicken-Einstellung
- Keine Stillstandszeiten bei Materialwechsel
- Langlebigkeit der Maschine durch automatische Einstellwerte
- Neue Biegewangenkonstruktion für höhere Genauigkeiten
- Schonende Umformung von beschichteten Materialien
- Servo-Motoren und Absolutgeber: schnelles Arbeiten, kein Eichen
XL-Biegewange
Alternativ zur Maschine mit Standard-Biegewange bietet RAS die TURBO2plus auch mit einem modifizierten Maschinengestell und einer XL-Biegewange an. Der gewonnene Freiraum erweitert das Anwendungsspektrum beim Biegen von Profilen, die mehr Platz vor der Biegewange benötigen.
- Zusätzlicher Freiraum für besondere Biegeprofile
Unterwange
Für maximale Steifigkeit hat die Unterwange eine extra tiefe Kastenbauweise.
- Präzise und gerade Biegungen
- Optimierte Bombierung für höhere Genauigkeiten
- Lange Lebensdauer der Maschine
- Bildet mit den Seitenständern eine stabile Einheit
- Maximale Widerstandskraft gegen Durchbiegung und Torsion
Anschlagsystem

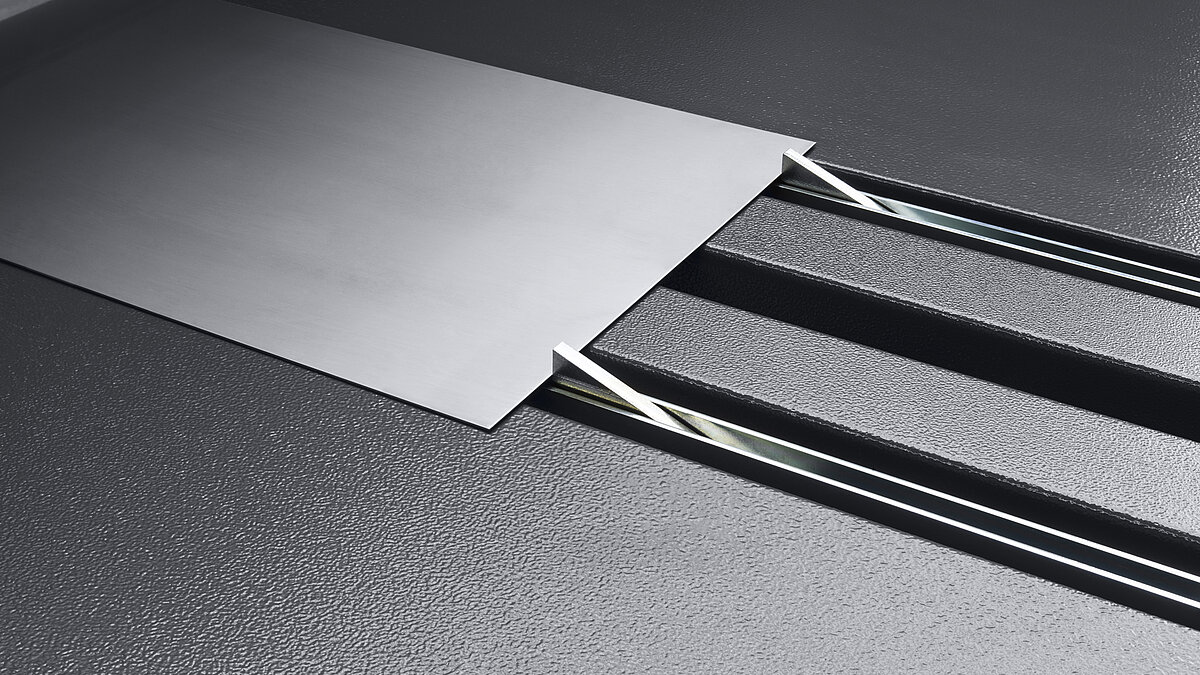

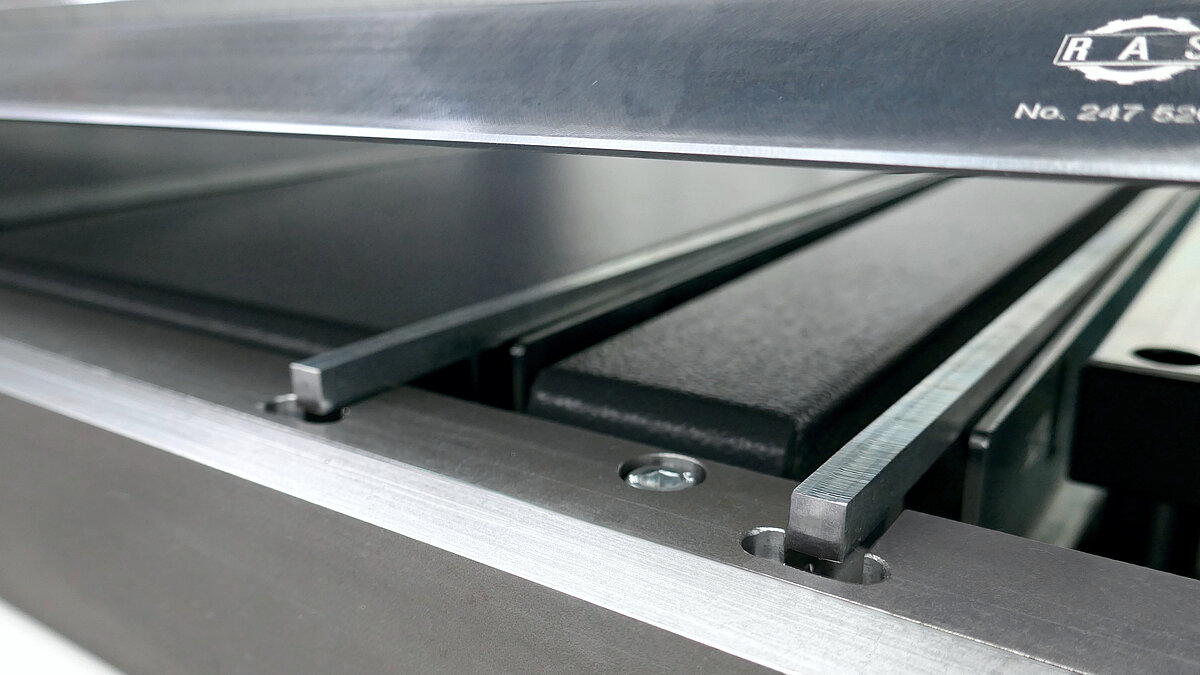

Die Finger des Anschlagsystems positionieren das Werkstück für jede Biegung. Alle Anschlagfinger verschwinden unter der Tischebene, wenn das Biegeteil auf dem Hochhaltesystem gedreht werden muss.
- Schnelles Positionieren, Wiederholgenaues Arbeiten
- Kein 2. Bediener (50% Kosten)
- Kein Anreißen (30% Zeitersparnis)
- Tischbleche halten das Gewicht des Blechs
- Stabile Anschlagfinger vorne und hinten
- Servoantrieb und Absolutgeber: kein Eichen
- Anschlagform anpassungsfähig an die Platzverhältnisse
- Mittiges Biegen für beste Biegeresultate
- Rechteckanschlag 6-1550 mm
- T-Anschlag für lange Teile (6-3050 mm)
- Aktiver Winkelanschlag für schmale Teile (Hubbewegung)
- Anschlagsystem für konisches Biegen

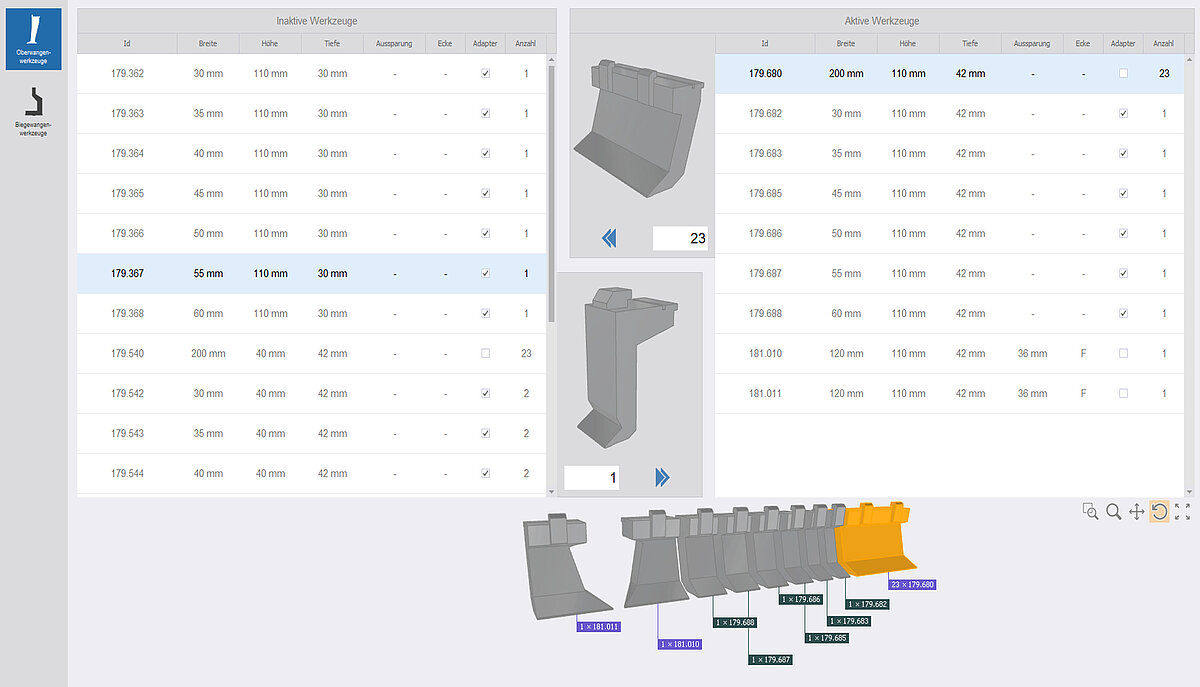

Vielseitiges Werkzeugsystem
Das geteilte Spitzwerkzeug kann von einem einzigen Bediener mit wenigen Handgriffen eingesetzt und entnommen werden. Die segmentierten Geißfußwerkzeuge sind mit hoher Präzision gefertigt und durch das Schnellspannsystem in Sekundenschnelle einsatzbereit.
- Große Freiräume für die Biegeteilgestaltung
- Geißfußwerkzeuge: Raster, Adaptersatz, Eck links/rechts
- Automatische Werkzeugwechsel-Überwachung
- Automatische Werkzeughöhen-Erkennung
- Unterschiedliche Werkzeughöhen bis 127 mm
- Kurze Rüstzeiten durch Exzenter-Schnellspannung
- Biegewangen-Werkzeugbreiten für Blechdicken und kleinstes Z-Maß
- CrownTool mit einstellbarer Bombierung
- Unterwangenwerkzeug mit Fingertaschen
Radiuswerkzeuge
Damit es beim Biegen von Aluminium zu keiner Rissbildung der Materialoberfläche kommt, lässt sich die TURBO2plus-Schwenkbiegemaschine mit Radiuswerkzeugen bestücken. Das zweite Bild zeigt das Ergebnis beim Biegen von 2 mm Aluminium mit einem 1,5 mm (links) und einem 2 mm (rechts) Radiuswerkzeug.
Sonderwerkzeuge
Biegt man nur Profile, reicht ein durchgängiges Spitz- oder Radiuswerkzeug in der Oberwange, um nahezu beliebige Geometrien zu biegen. Bei mehrseitigen Biegeteilen werden zusätzlich segmentierte Werkzeuge benötigt. Ist aufgrund einer speziellen Geometrie dennoch einmal ein Sonderwerkzeug nötig, fertigt RAS spezielle Werkzeuge für die Oberwange und Biegewange nach Kundenwunsch.
Bendex-Programmierung des Biegeablaufs
Die Bendex-Software programmiert den Biegeablauf automatisch. Mit dem Finger lässt sich das Biegeteil am Touch-Bildschirm der Maschine zeichnen. Alternativ können die Biegeteile auch in der Office-Software im Büro gezeichnet oder als CAD-Daten im STEP, dxf oder geo-Format importiert werden. Mit einem Klick programmiert die Software den gesamten Biegeablauf automatisch.
- Übersichtliche Darstellung auf 24" Touch-Monitor
- Einfaches Eingeben oder Zeichnen von Profilen und Kassetten
- Exakte und fehlerfreie Übernahme der CAD-Daten
- Automatisches Programmieren des Biegeablaufs
- Keine Expertenkenntnisse erforderlich
- Automatische Bewertung verschiedener Biegestrategien
- 3D Simulation des Biegeablaufs
- Höchste Biegequalität durch hinterlegte Biegetabellen
- Aufrufen einzelner Programme, Abarbeiten von Joblisten
- Online-Support über TeamViewer
Bendex OpenEditor
Mit der zusätzlichen OpenEditor-Eingabe können die Bediener an der Maschine jede Maschinenbewegung individuell steuern und Biegeabläufe ganz nach ihren Vorlieben programmieren.
- Übersichtliche Darstellung auf 24" Touch-Monitor
- Große Eingabefelder
- Zeile-für-Zeile Eingabe von normalen Biegungen, Umschlägen und Radien
- Anzeigefunktionen wie Drehen und Wenden verfügbar
- Absenken der Finger zum Drehen der Biegeteile möglich
- Reduzierte Geschwindigkeiten wählbar
- Automatische Biegewangeneinstellung
- Werkzeuge auswählbar für die Sensor-Höhenerkennung
- Höchste Biegequalität durch hinterlegte Biegetabellen
- Abspeichern von Programmen möglich
RAS TURBO2plus – Technische Daten
 |
RAS 62.25-2 |
RAS 62.30-2 |
RAS 62.40-2 |
|---|---|---|---|
| Biegelänge | 2540 mm | 3200 mm | 4060 mm |
| Blechdicke max (400 N/mm²) | 2,5 mm | 2,0 mm | 1,5 mm |
| Oberwangenhub max | 280 mm | 280 mm | 280 mm |
| Anschlagsystem (Rechteckanschlag) | 6–1550 mm | 6–1550 mm | 6–1550 mm |
| Anschlagsystem (T-Anschlag) | 6–3050 mm | 6–3050 mm | 6–4050 mm |
| Automatische Blechdickeneinstellung | ja | ja | ja |
| Werkzeughöhenerkennung | ja | ja | ja |
| Programmierung | automatisch | automatisch | automatisch |
| Maschinenabmessungen (Rechteckanschlag) | 3650 x 2600 mm | 4320 x 2600 mm | 5175 x 2520 mm |
| Maschinenabmessungen (T-Anschlag) | 3650 x 4000 mm | 4320 x 4000 mm | 5175 x 5100 mm |
