Die TURBObend erzeugt
extrem genaue Biegungen
und Umschläge
TURBObend Biegezentren

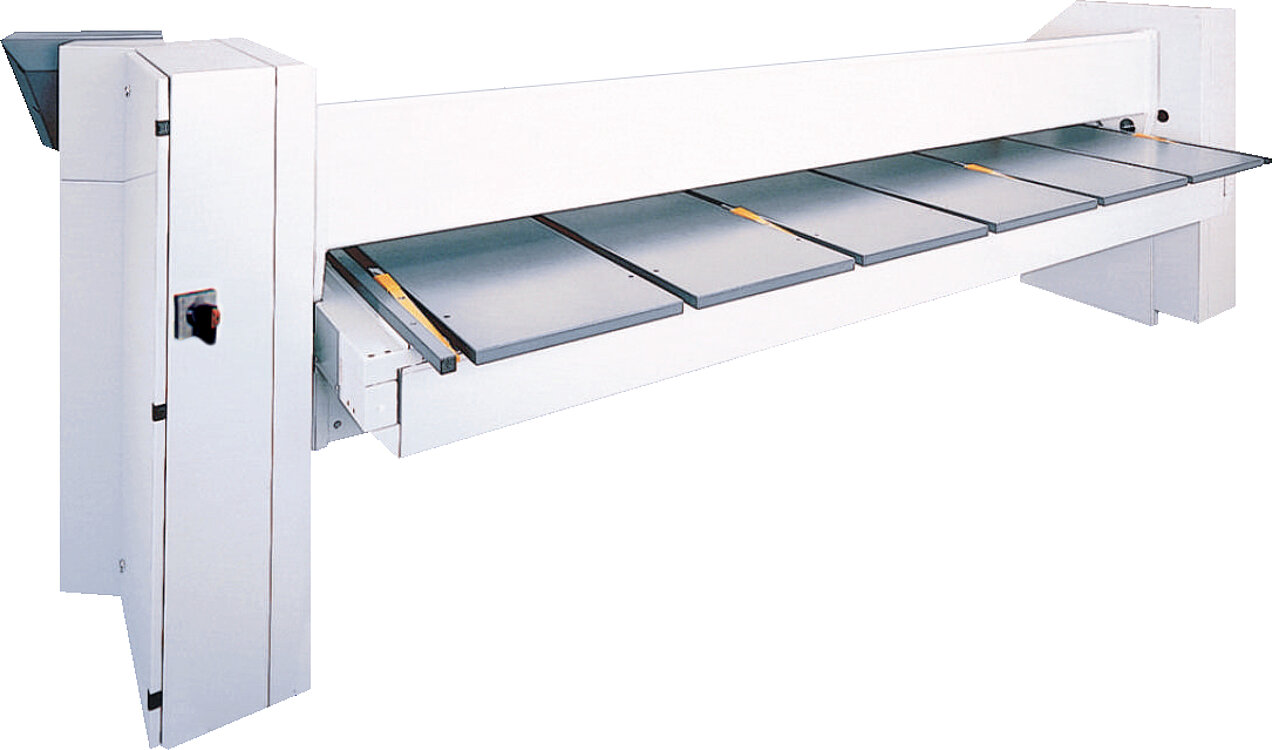

RAS TURBObend Schwenkbiegemaschine
RAS TURBObend: CrownTool 10 mm | RAS TUR...
RAS TURBObend Schwenkbiegemaschine | RAS...
RAS TURBObend Schwenkbiegemaschine | RAS...

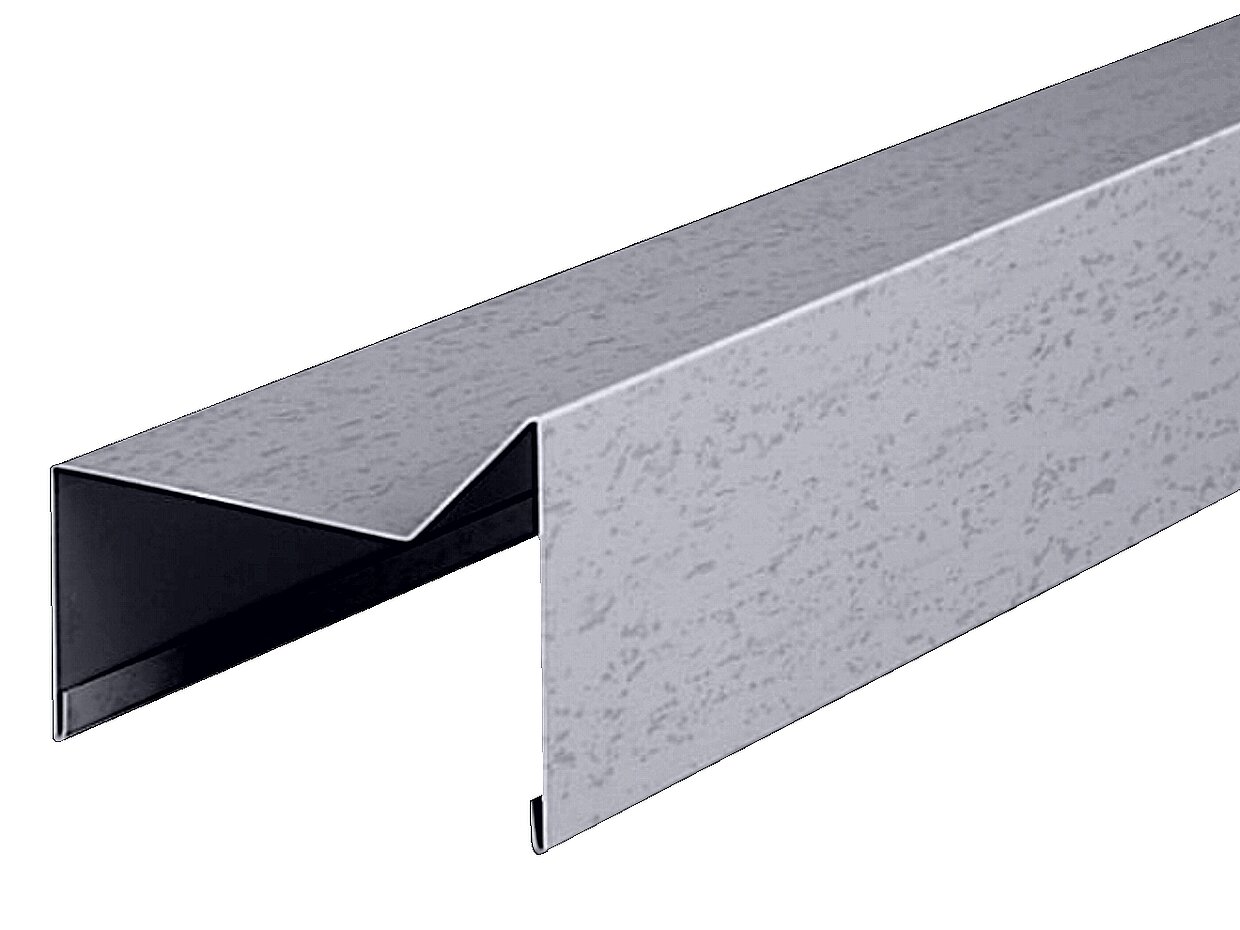

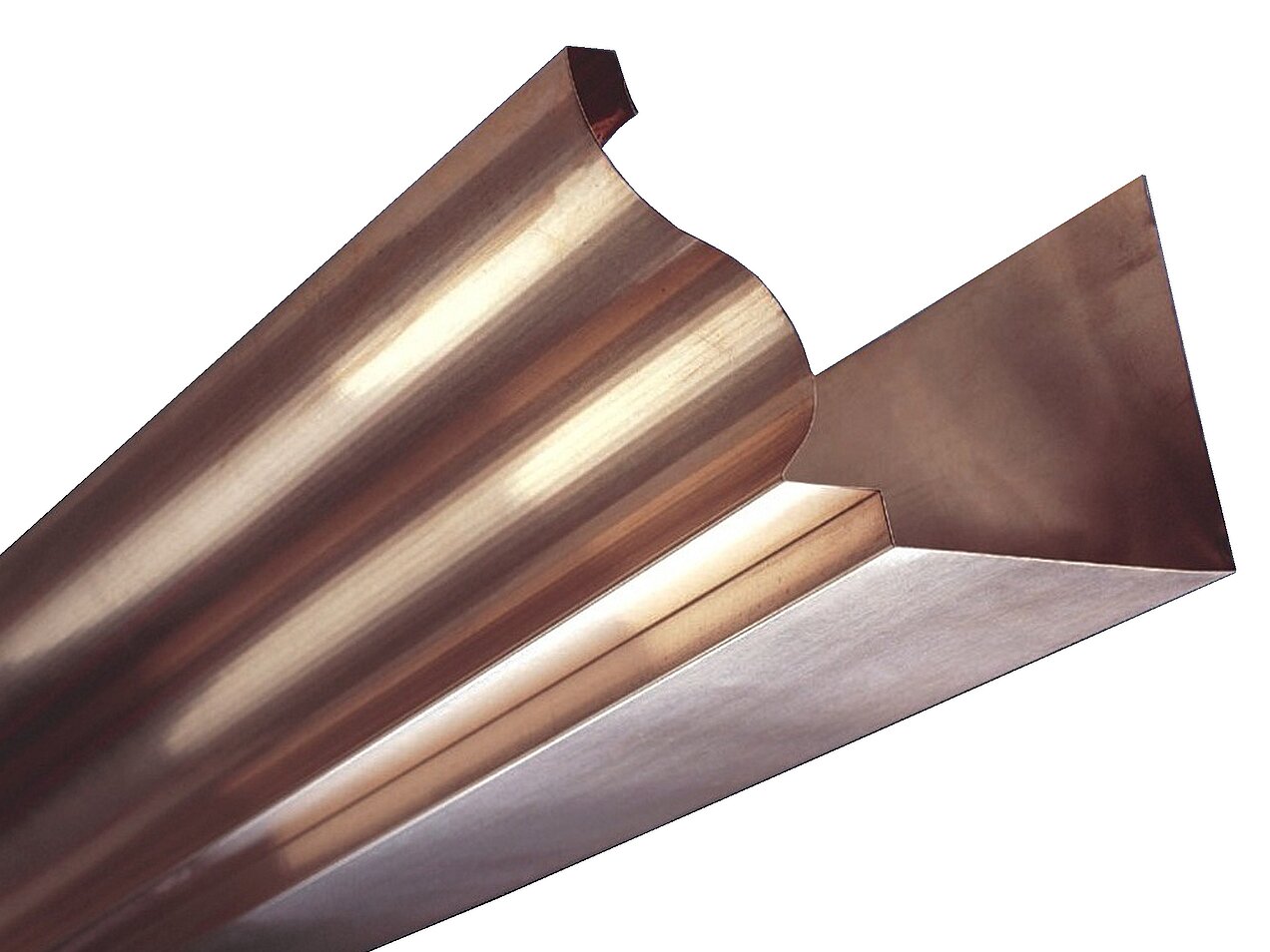

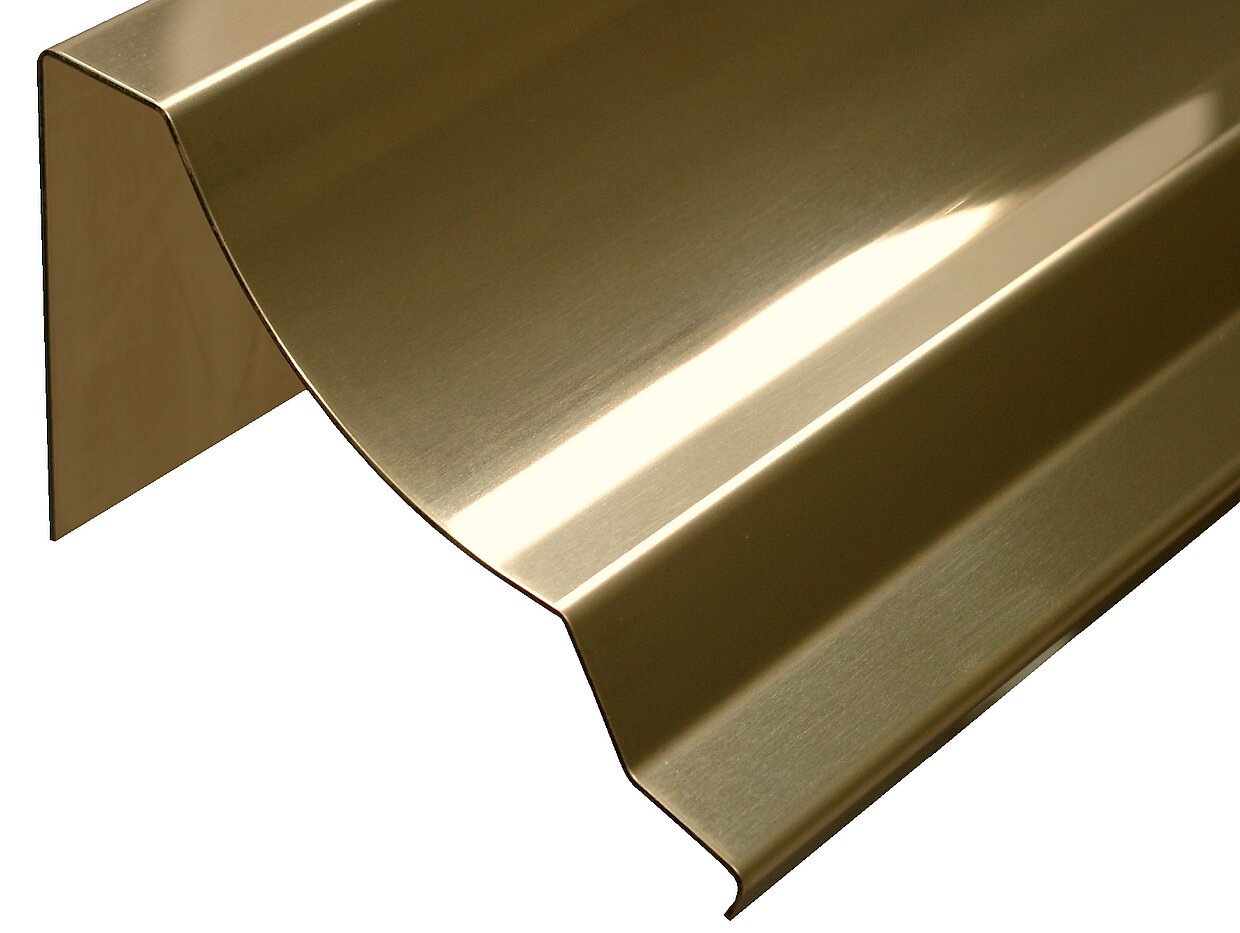

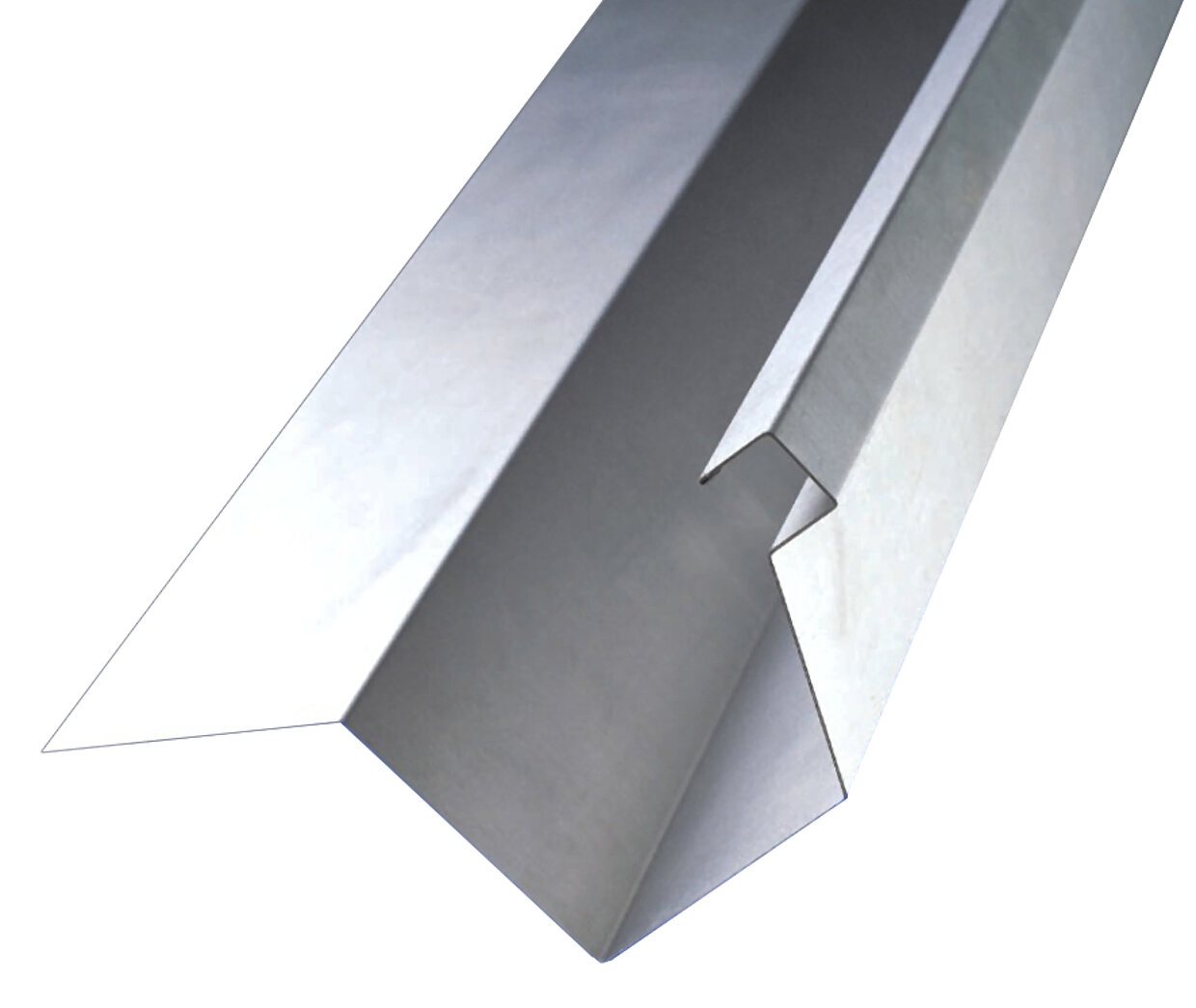

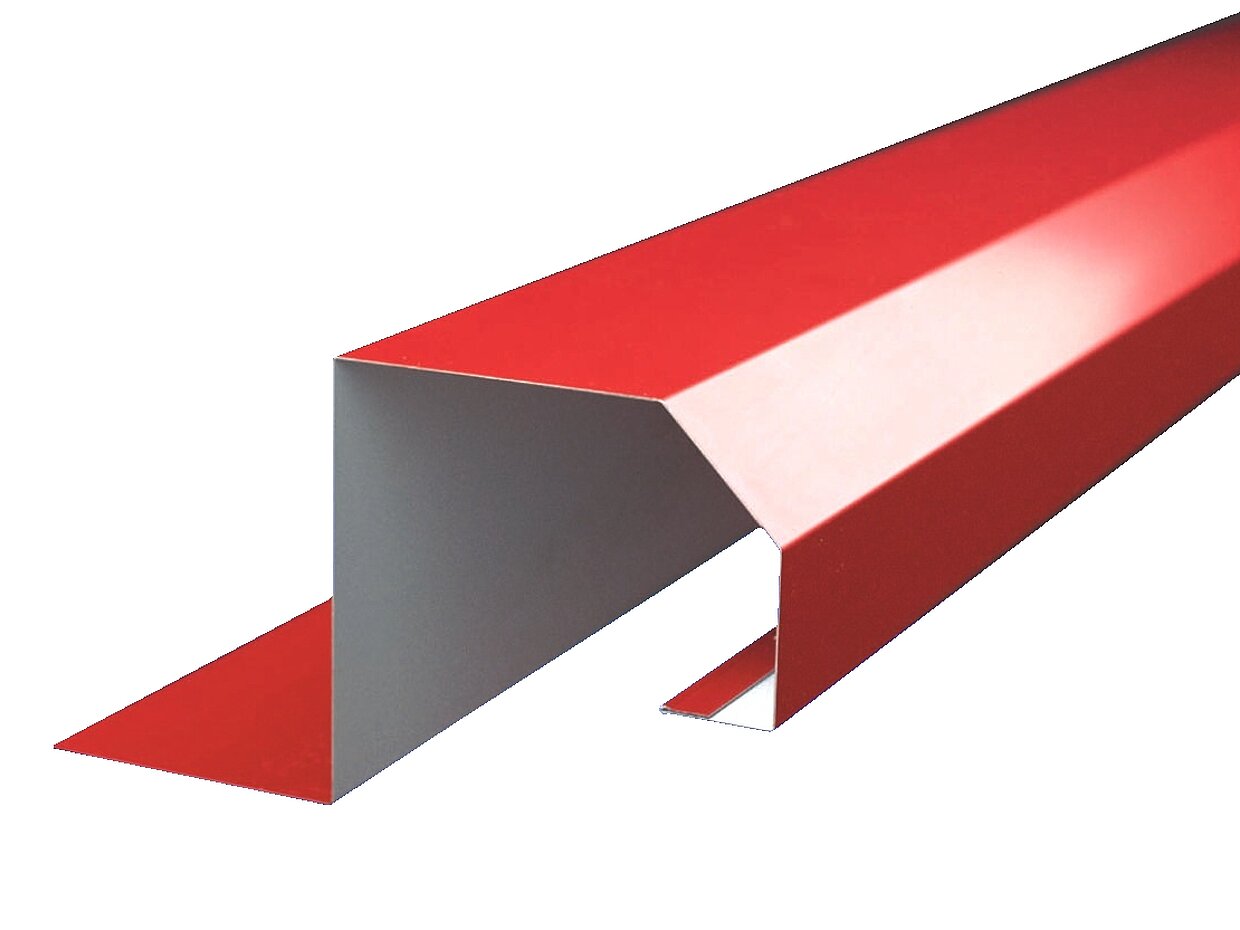

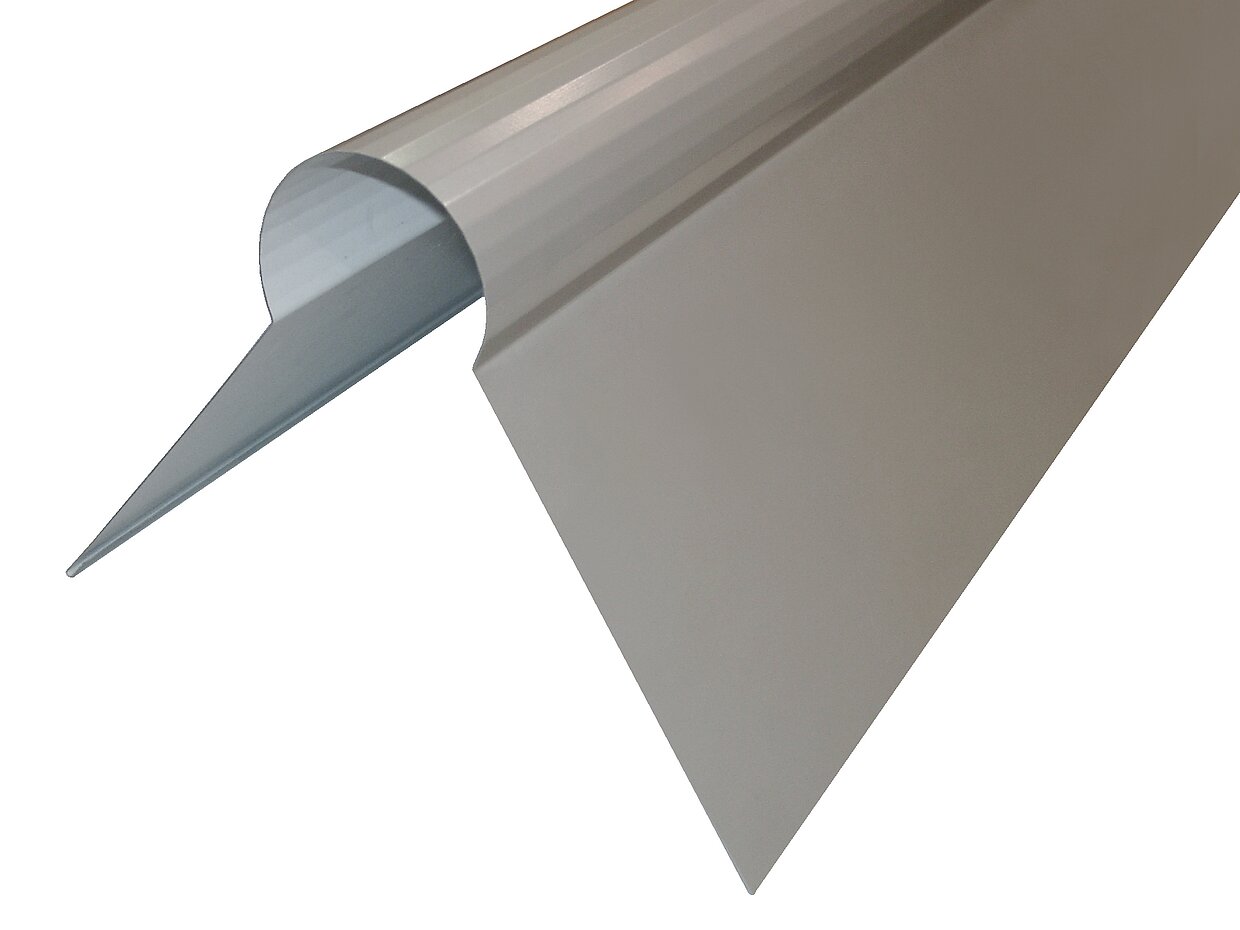

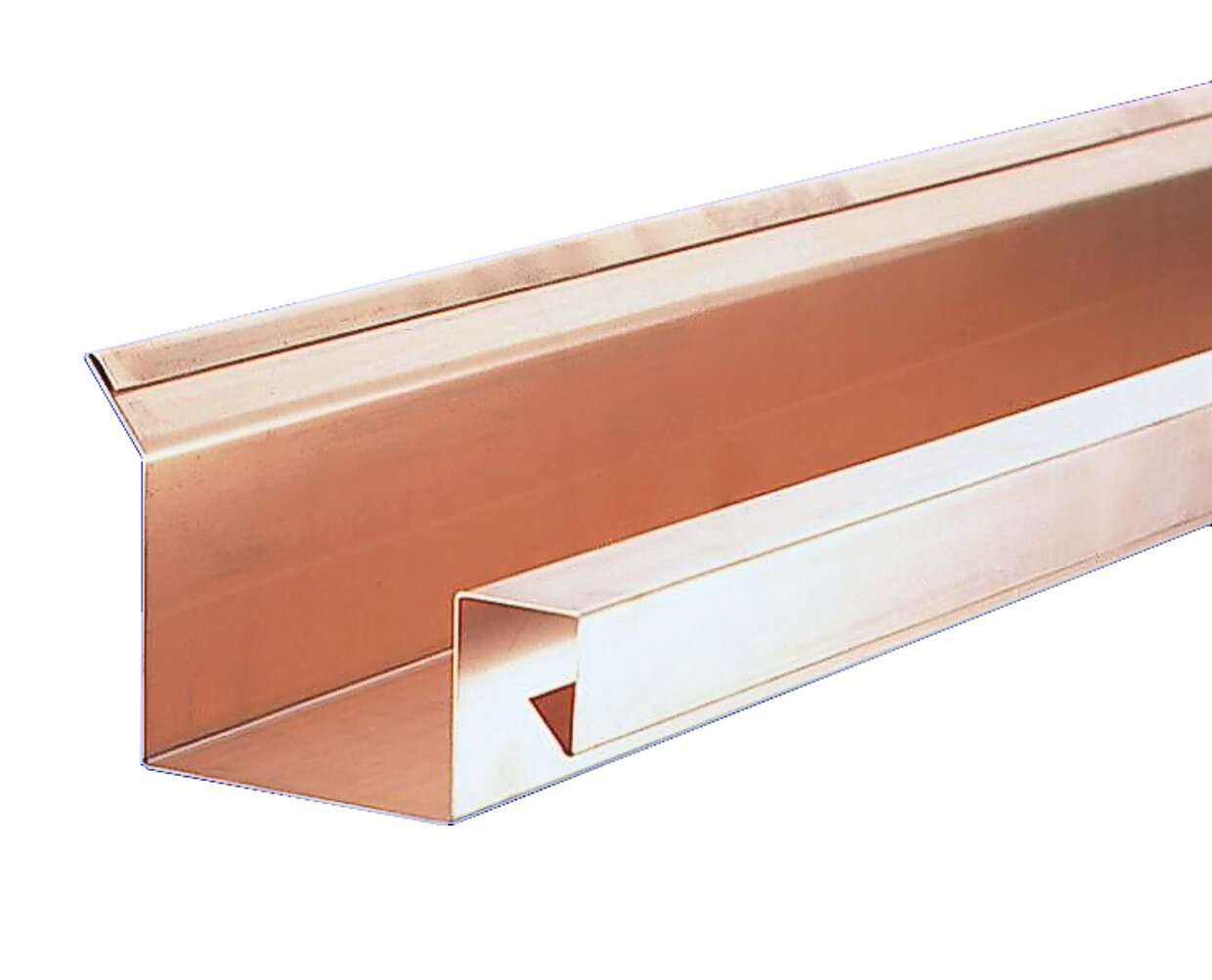

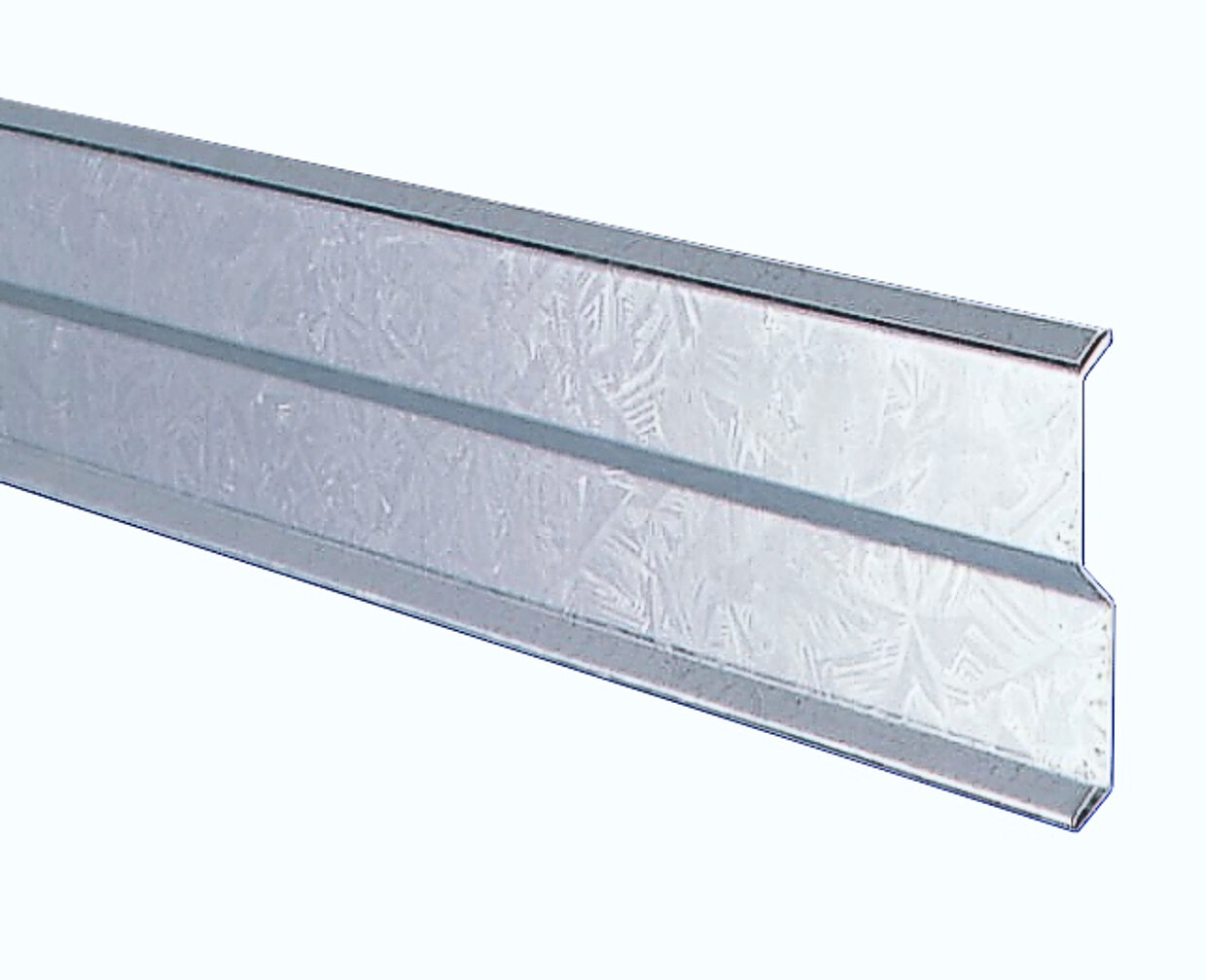

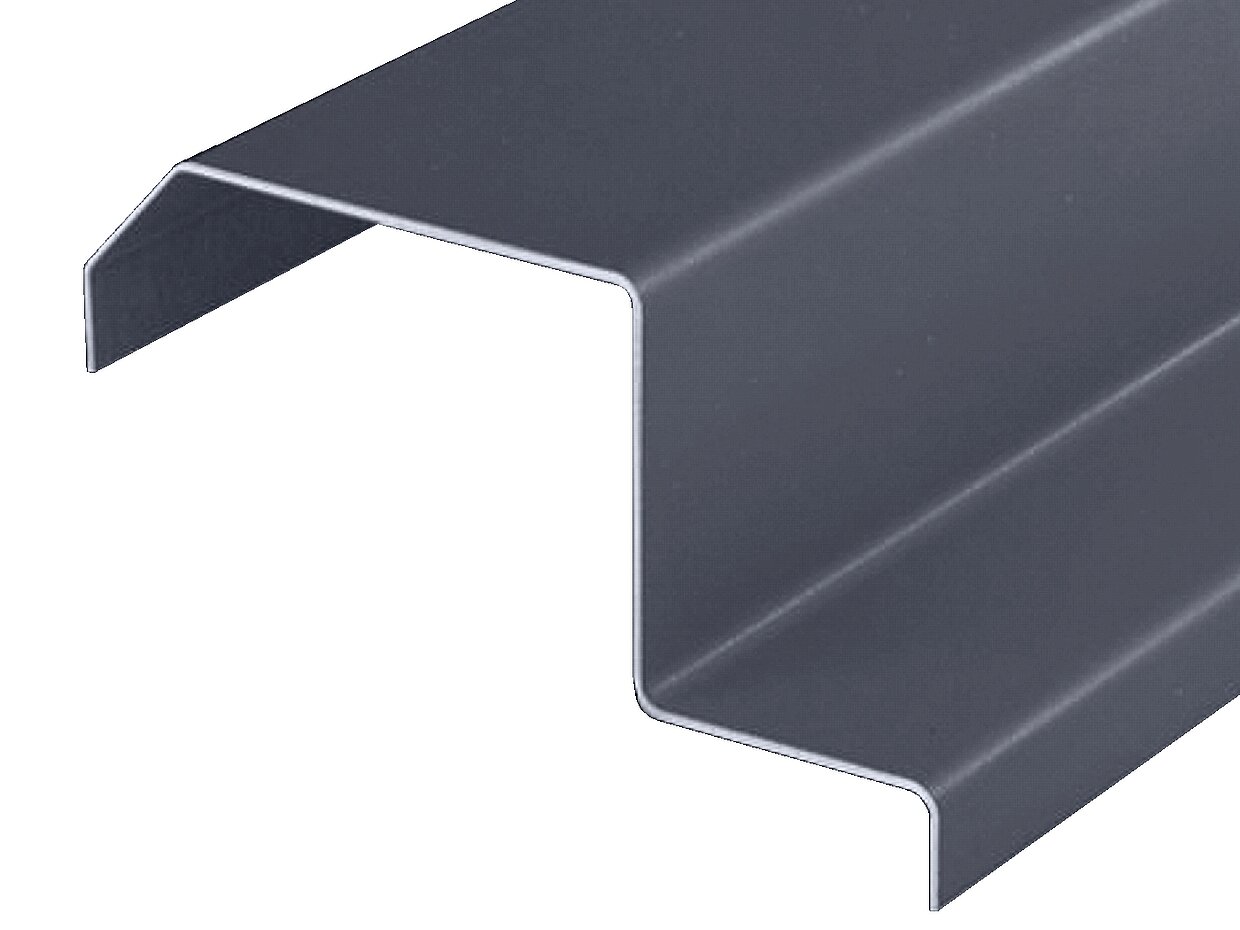

Perfekt für Dach- und Wandprofile
Für viele Klempner, Bauspengler und Metallbauer ist die TURBObend die fortschrittlichste, bedienerfreundlichste und genaueste Schwenkbiegemaschine der Welt. Erlauben Sie keine Kompromisse beim Biegen von Dach- und Wandprofilen, denn letztendlich verdienen Sie Ihr Geld mit passgenauen Qualitäts-Biegeteilen.
Maschinen-Highlights
- Biegen von Profilen für Dach und Fassade
- Einfach zu Bedienen (kurze Schulungsdauer, wechselnde Bediener)
- Ideal für alle Materialien: Kupfer, Titanzink, Aluminium, Stahlblech, Chromstahl

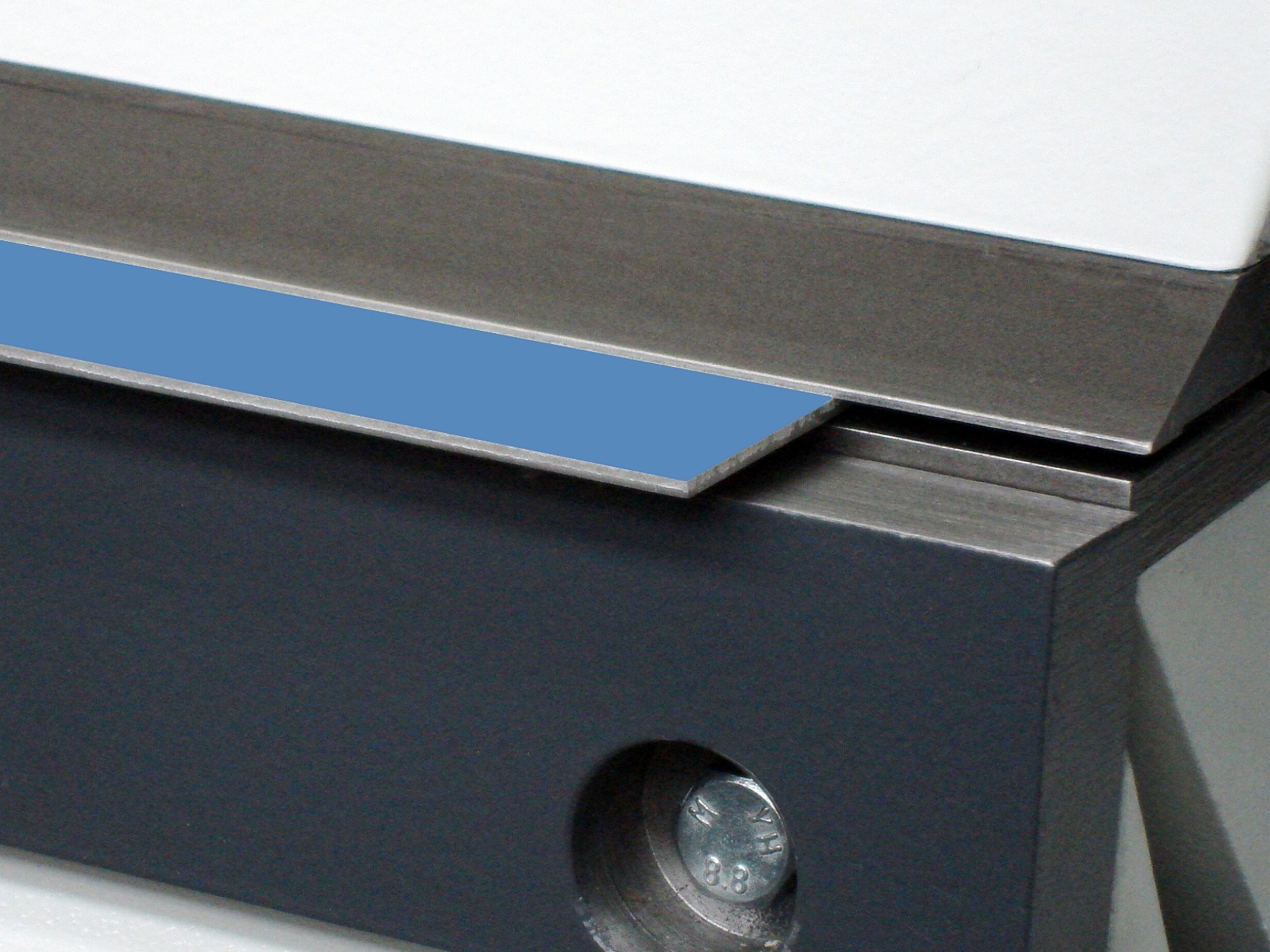

- Ideal für alle typischen Blechdicken: 0,5-1,2 mm, selten > 1.2 mm
- Große Freibereiche für vielfältige Biegeteile
- Automatischer Anschlag (wiederholgenaue Profile, kein Anreißen)
- Schnelle Maschine (früher auf der Baustelle)
- Geringe Stückkosten (1-Mann-Bedienung, geringe Investition)

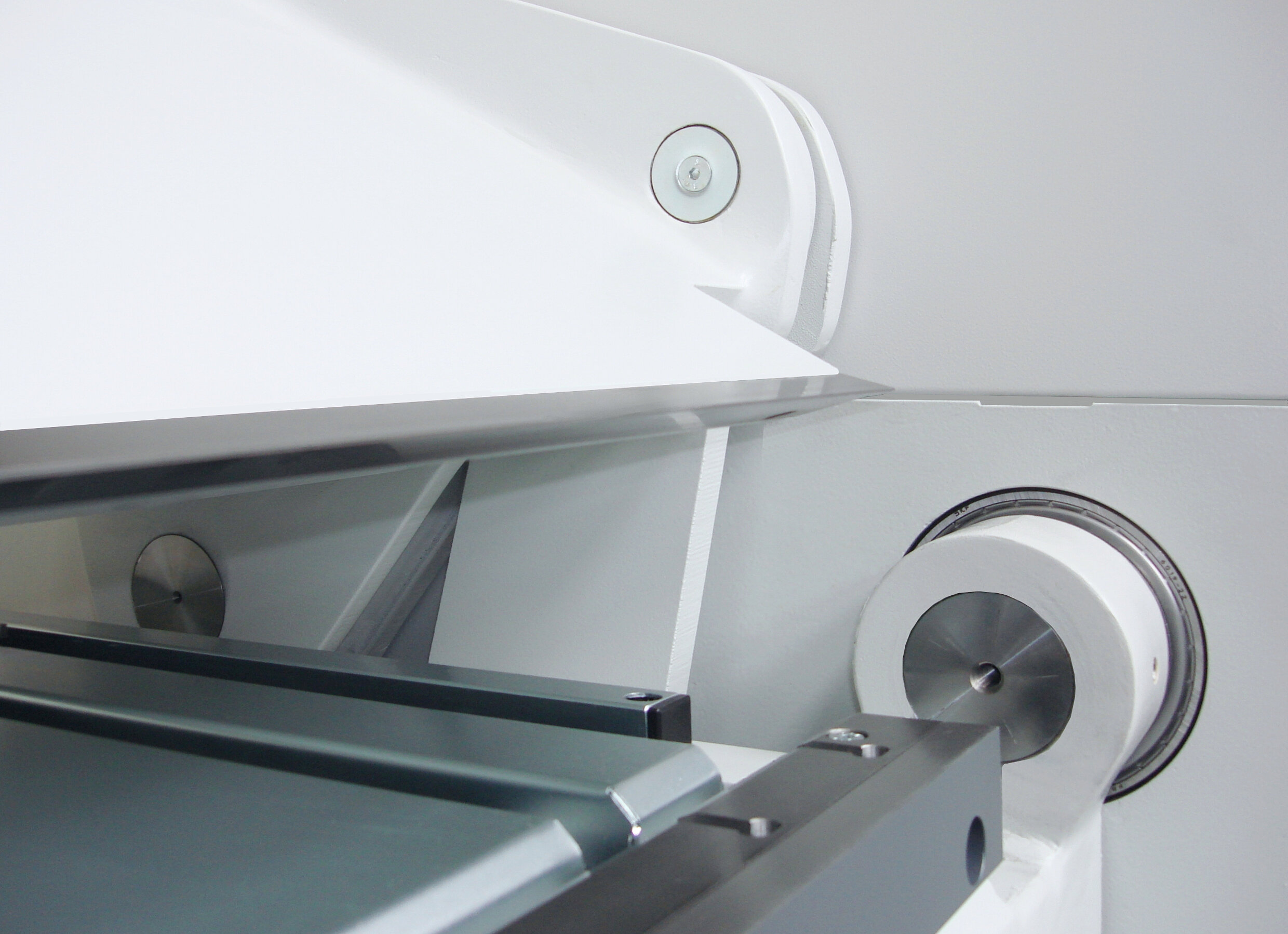

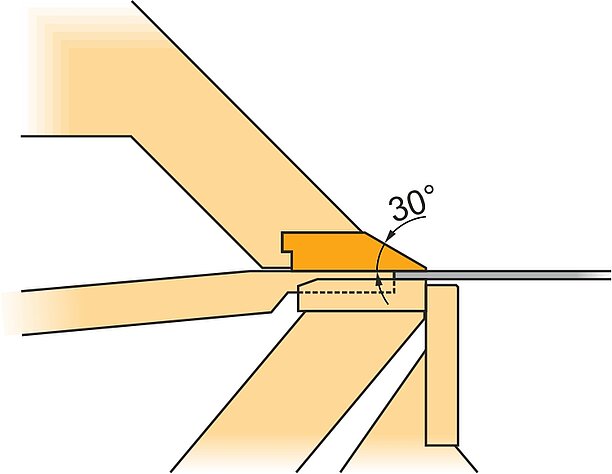

Oberwange
Ein einzigartiger Exzenter-Kniehebelantrieb öffnet und schließt die Oberwange schnell, kraftvoll und unglaublich präzise. Damit erzeugt die TURBObend extrem genau Biegungen und Umschläge und sie glänzt gleichzeitig mit überlegender Langlebigkeit und geringerem Wartungsaufwand.
- Schnelle Schließ-/Öffnungsbewegungen

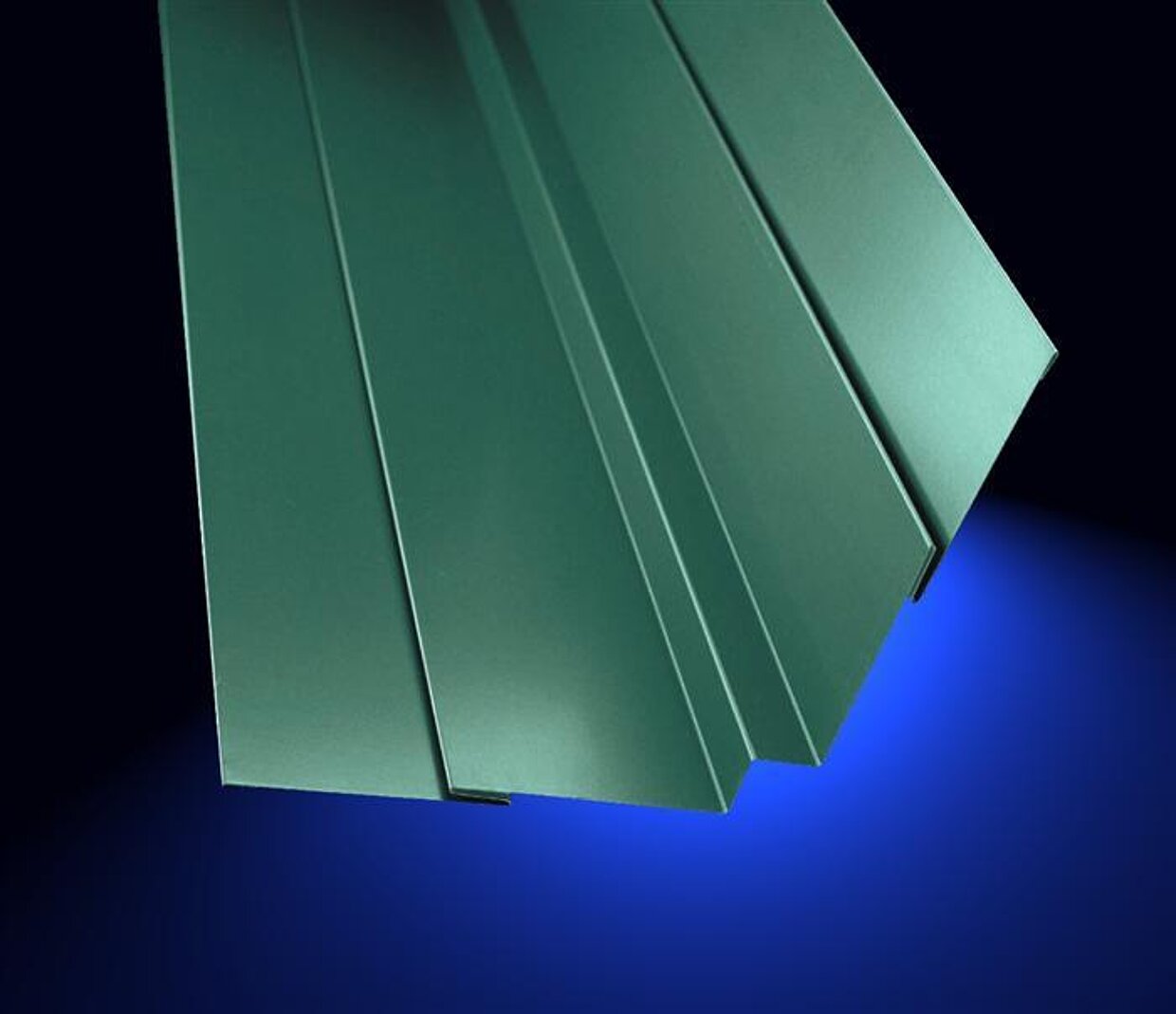

- Umschläge biegen: geschlossen, offen, Tropfenform
- Großer Freibereich vor der Oberwange (Gestaltungsfreiheit für Teile)

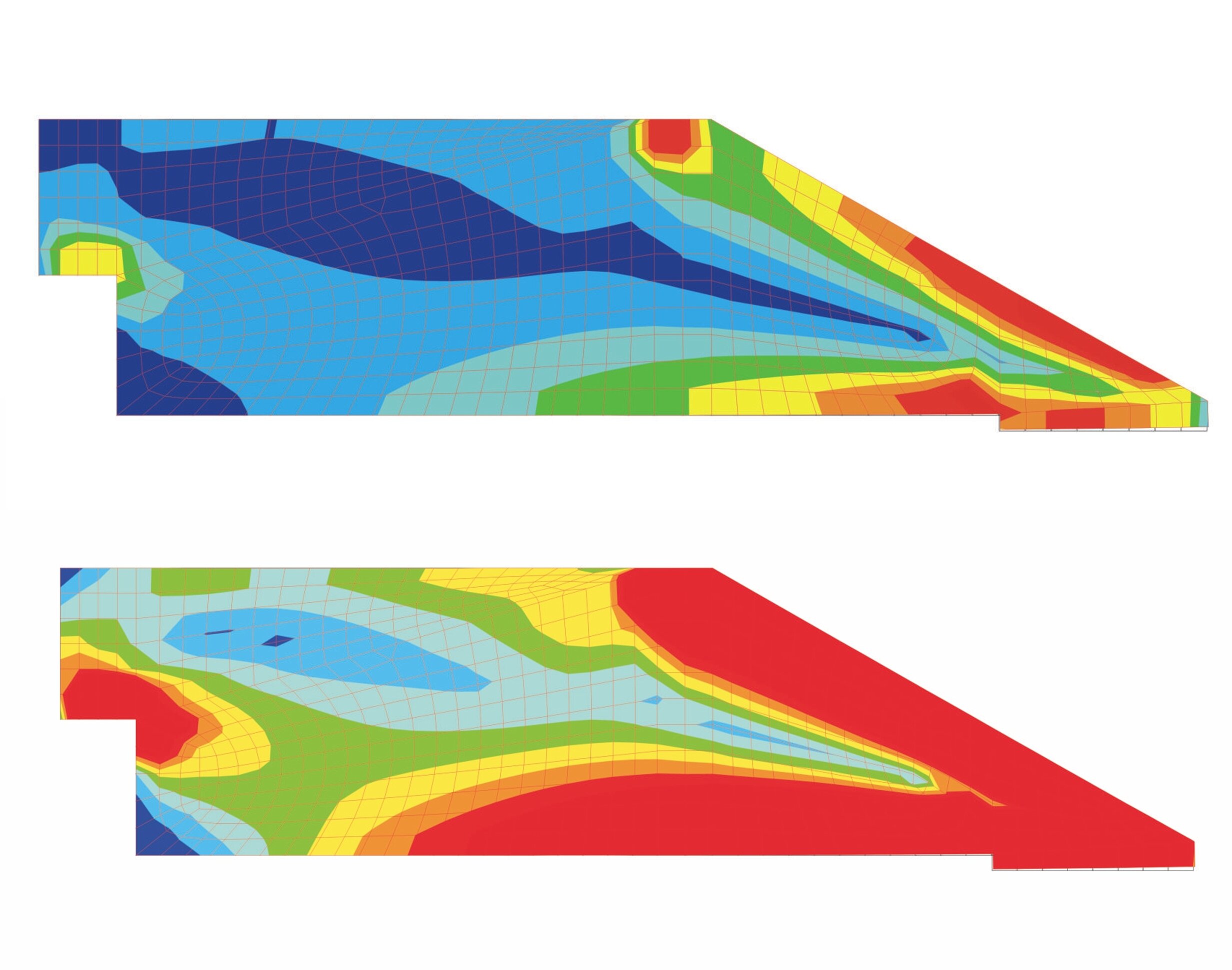

- Steife Oberwange für gerade Biegeteile
- Geschwindigkeit normal und reduziert (für Anreißarbeiten)

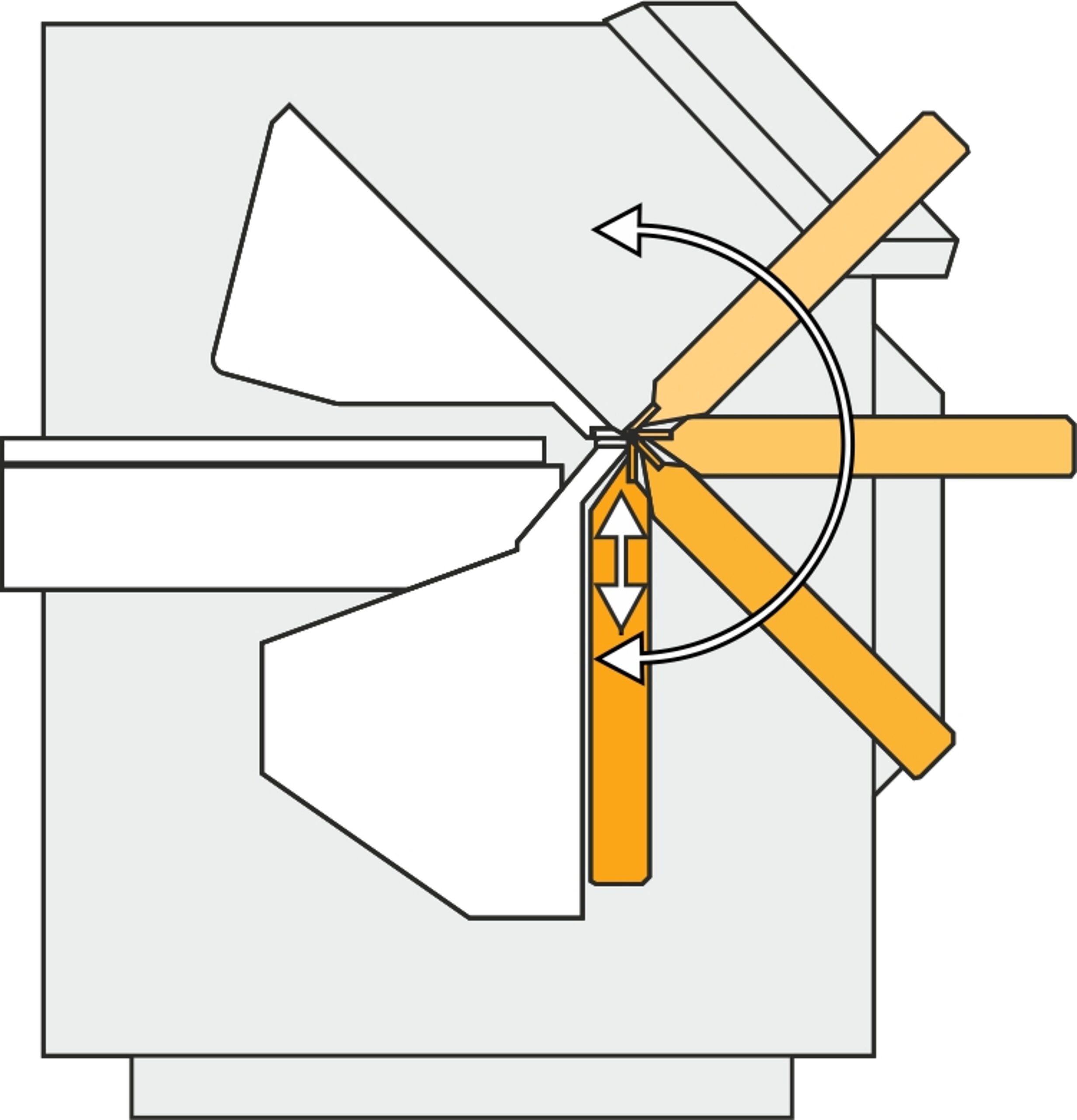

Biegewange

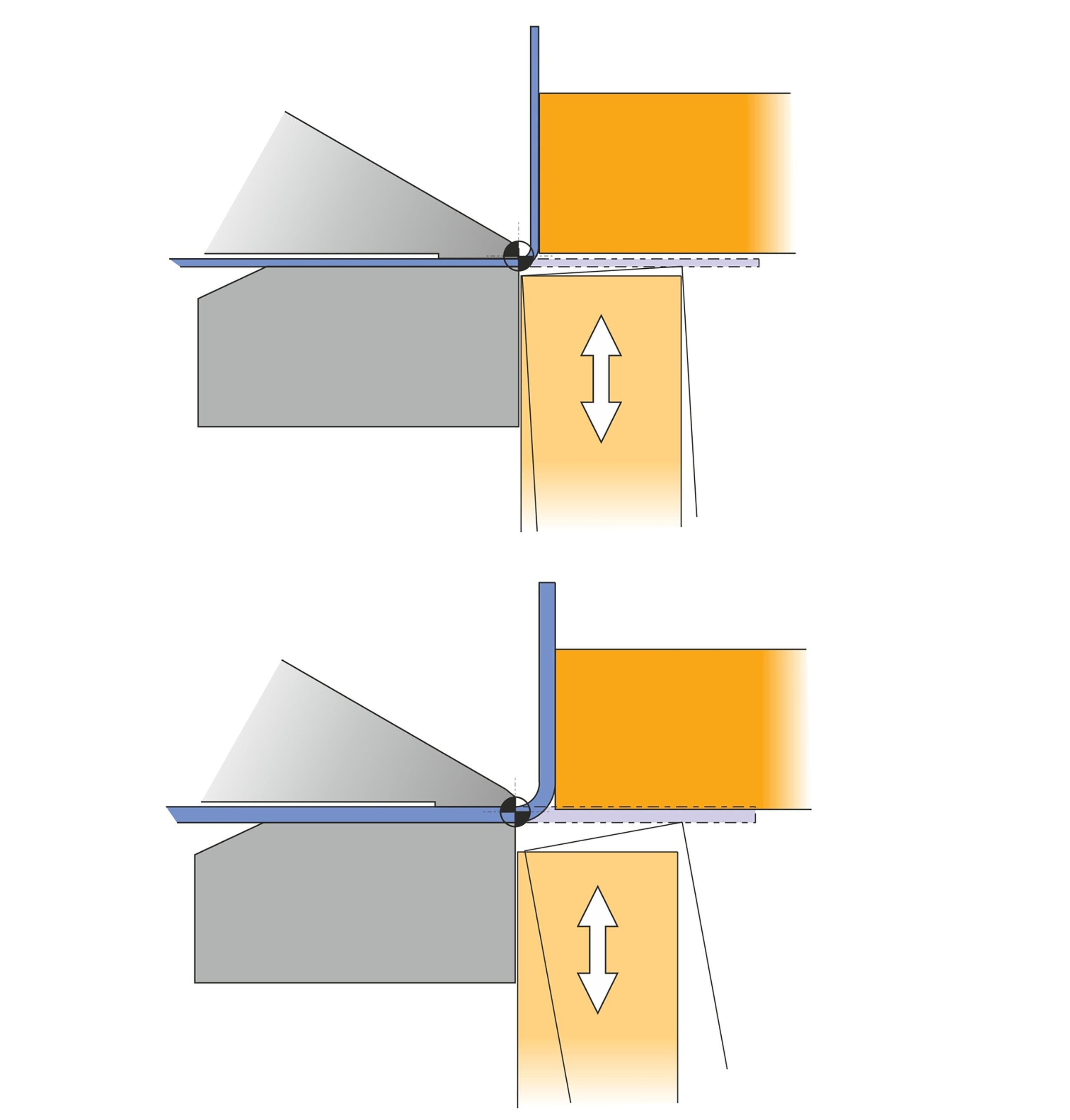

Auf größte Steifigkeit optimiert, sorgt die Biegewange der TURBObend für exakte und wiederholgenaue Biegeteile. Mit ihren dynamischen Bewegungen sichert die TURBObend maximale Produktivität und bringt Schwung in Ihre Fertigung. Durch die automatische Biegewangen-Einstellung ist die Maschine immer auf die aktuelle Blechdicke eingestellt.
- Schnelle Bewegung: kurze Fertigungszeit
- Tiefe Biegewange: Exzellente Biegeergebnisse

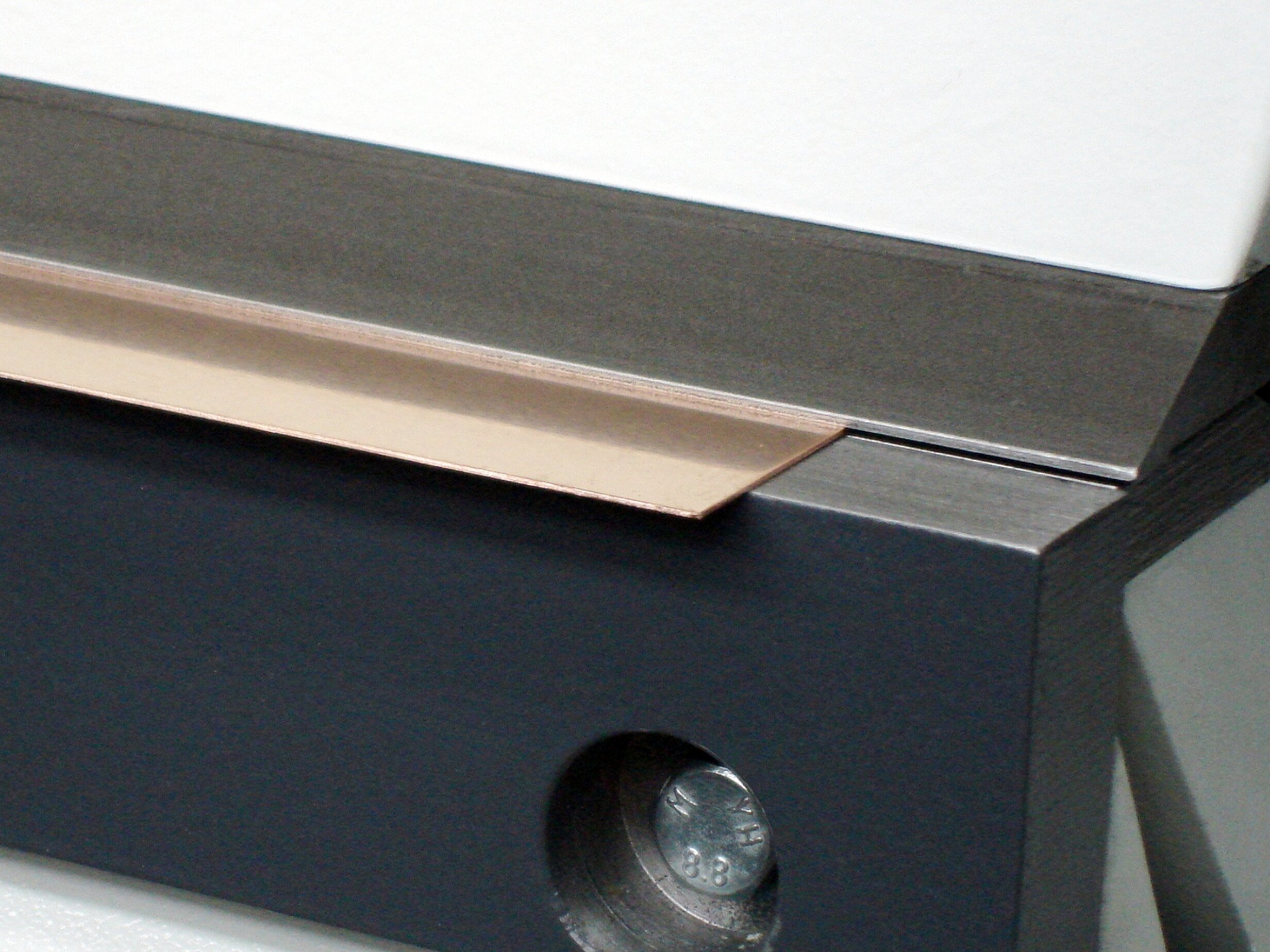

- Automatische Einstellung auf die Blechdicke
- Keine Stillstandszeiten bei Materialwechsel
- Schonende Umformung von beschichteten Materialien
- Langlebigkeit der Maschine

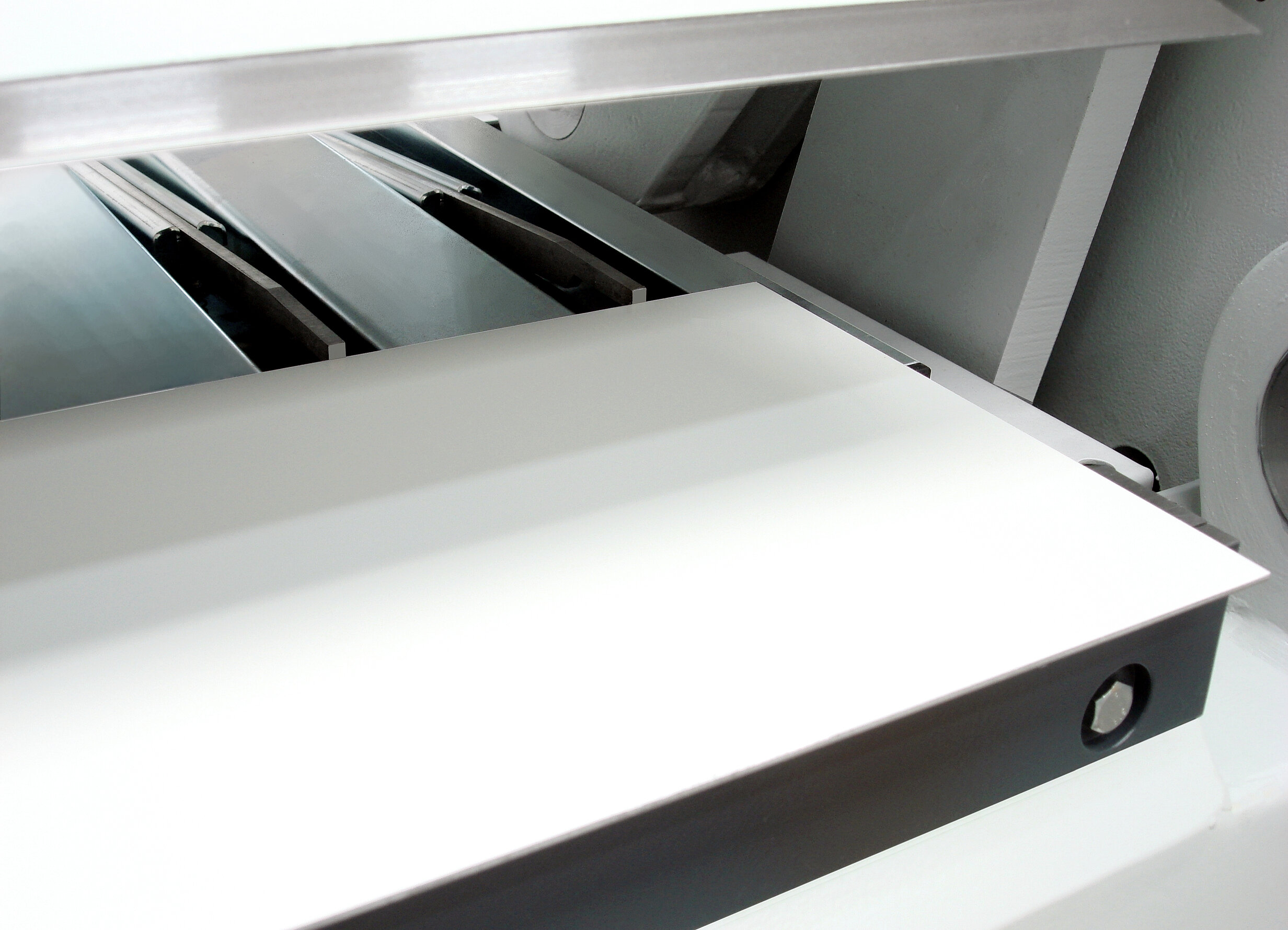

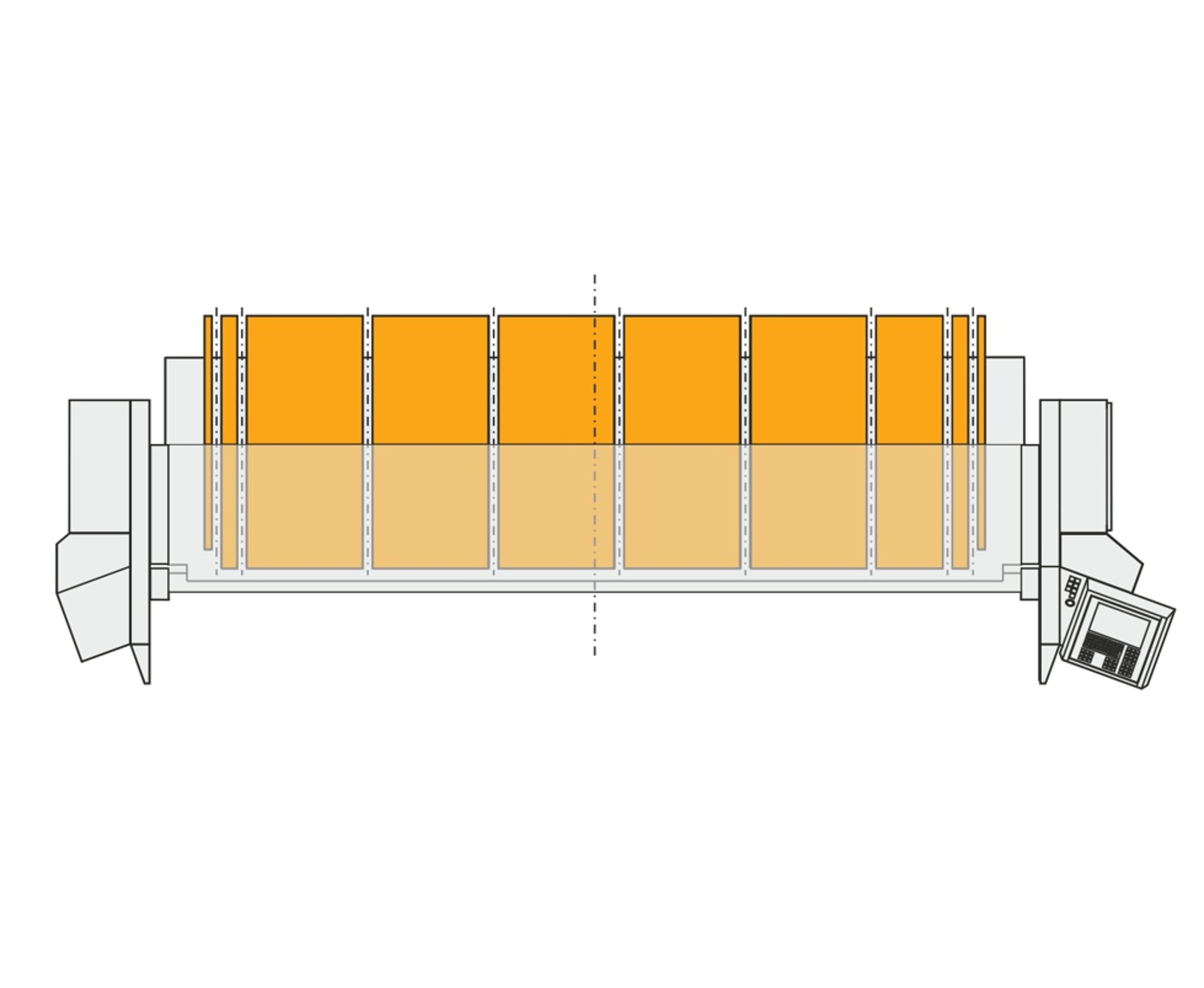

Anschlagsystem

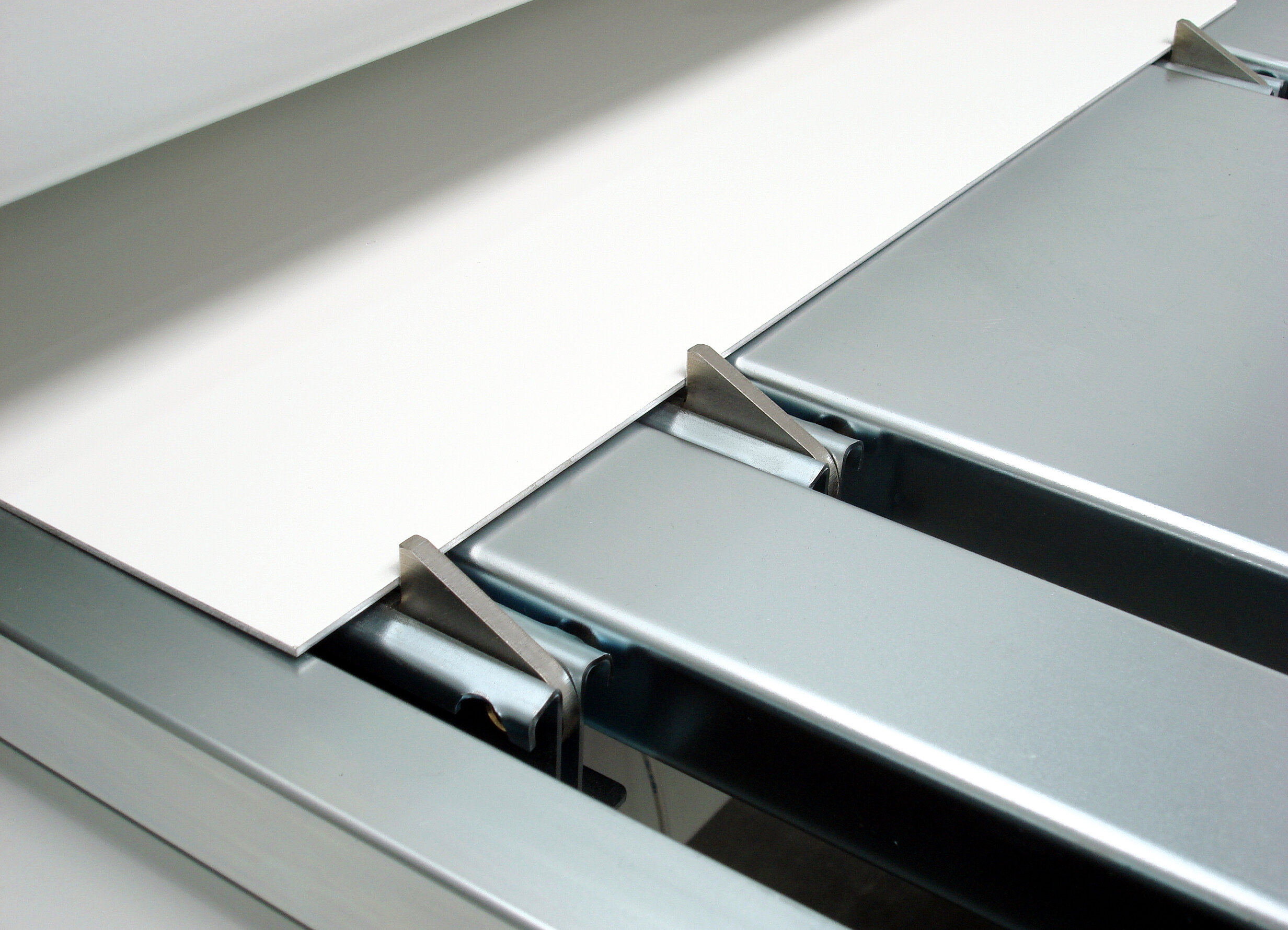

Die Finger des Anschlagsystems positionieren das Werkstück für jede Biegung. Alle Anschlagfinger verschwinden unter der Tischebene, wenn das Biegeteil auf dem Hochhaltesystem gedreht werden muss.
- Schnelles Positionieren, Wiederholgenaues Arbeiten
- Kein 2. Bediener (50% Kosten)
- Kein Anreißen (30% Zeitersparnis)
- Tischbleche halten das Gewicht des Blechs
Vielseitige Werkzeuge

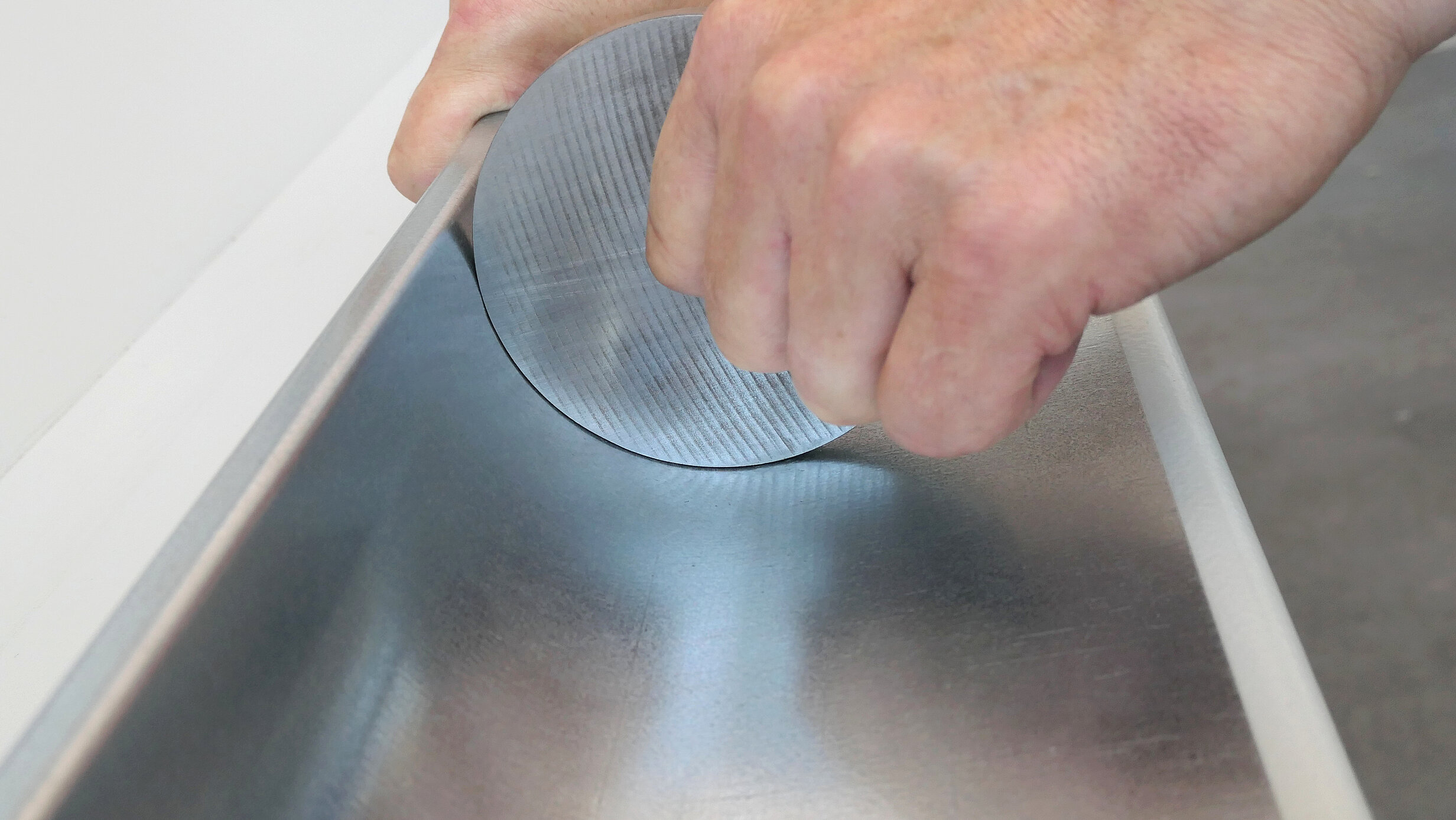

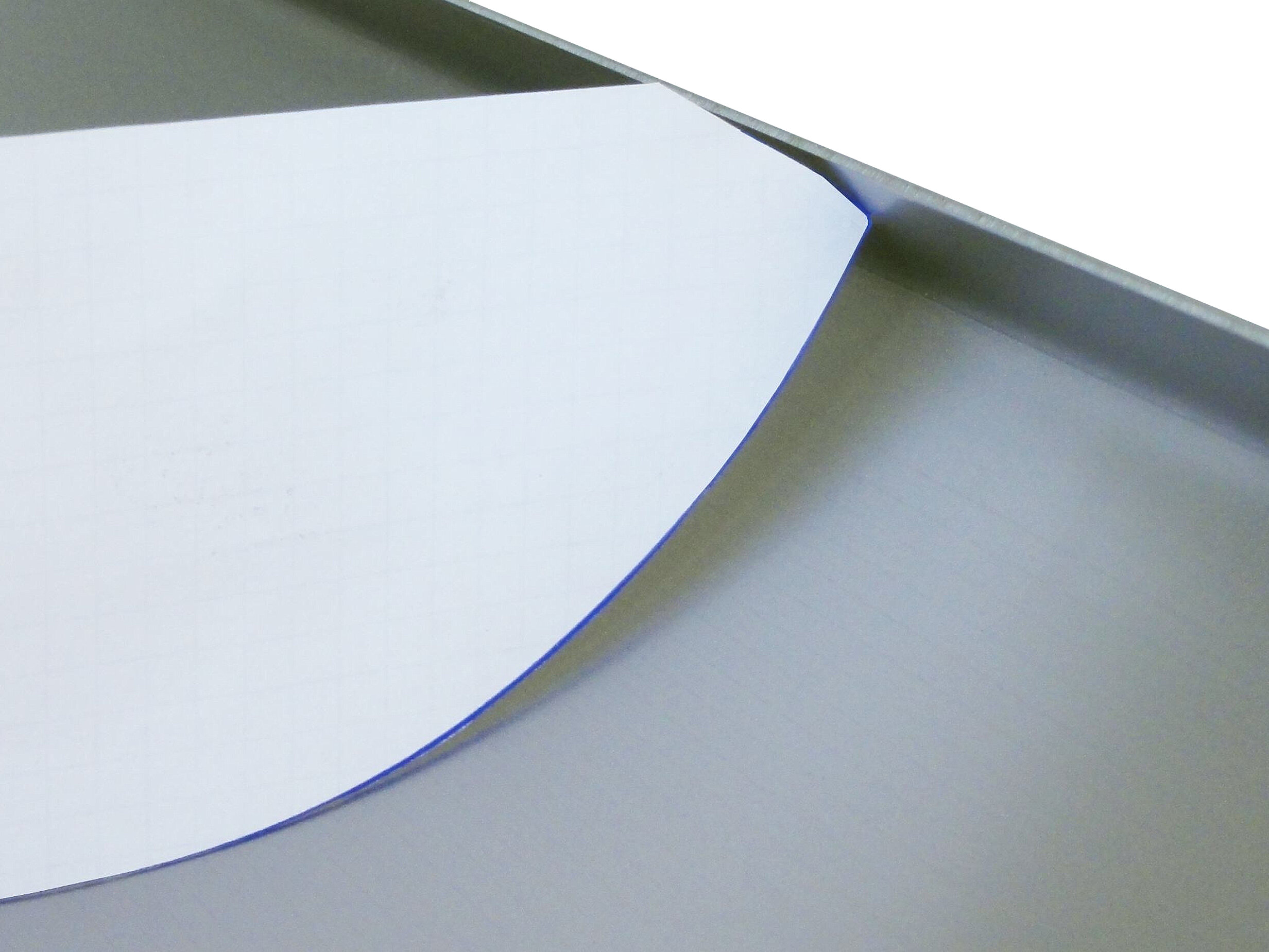

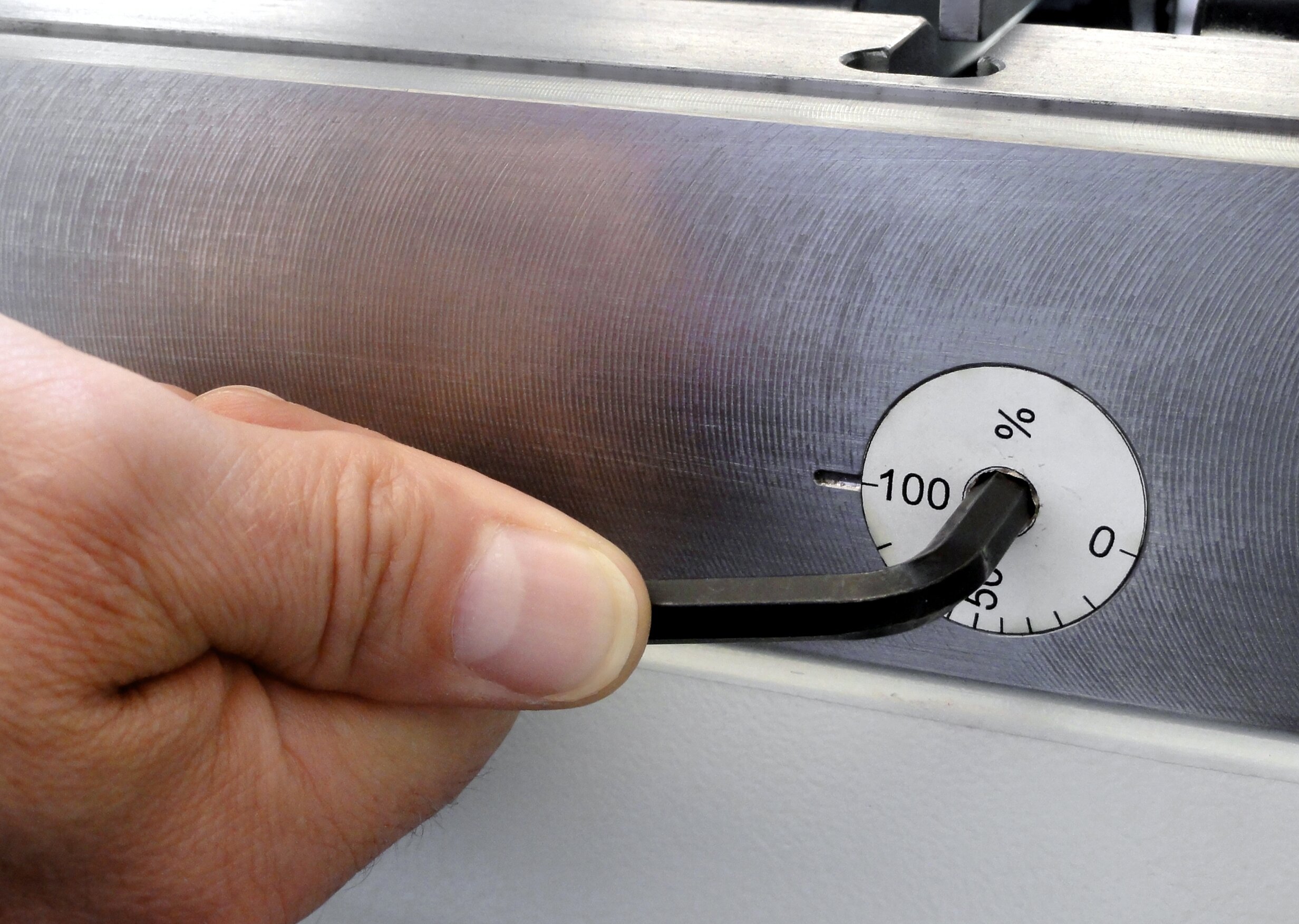

Mit dem einteiligen Spitzwerkzeug biegt die TURBObend alle Profile. Für die Biegewerkzeuge sind unterschiedliche Breiten verfügbar. Das CrownTool ist ein Biegewangenwerkzeug mit integriertem Bombiersystem. Es sichert extrem gerade Biegungen speziell beim Stepbiegen von Radien.
- Große Freiräume für die Biegeteilgestaltung

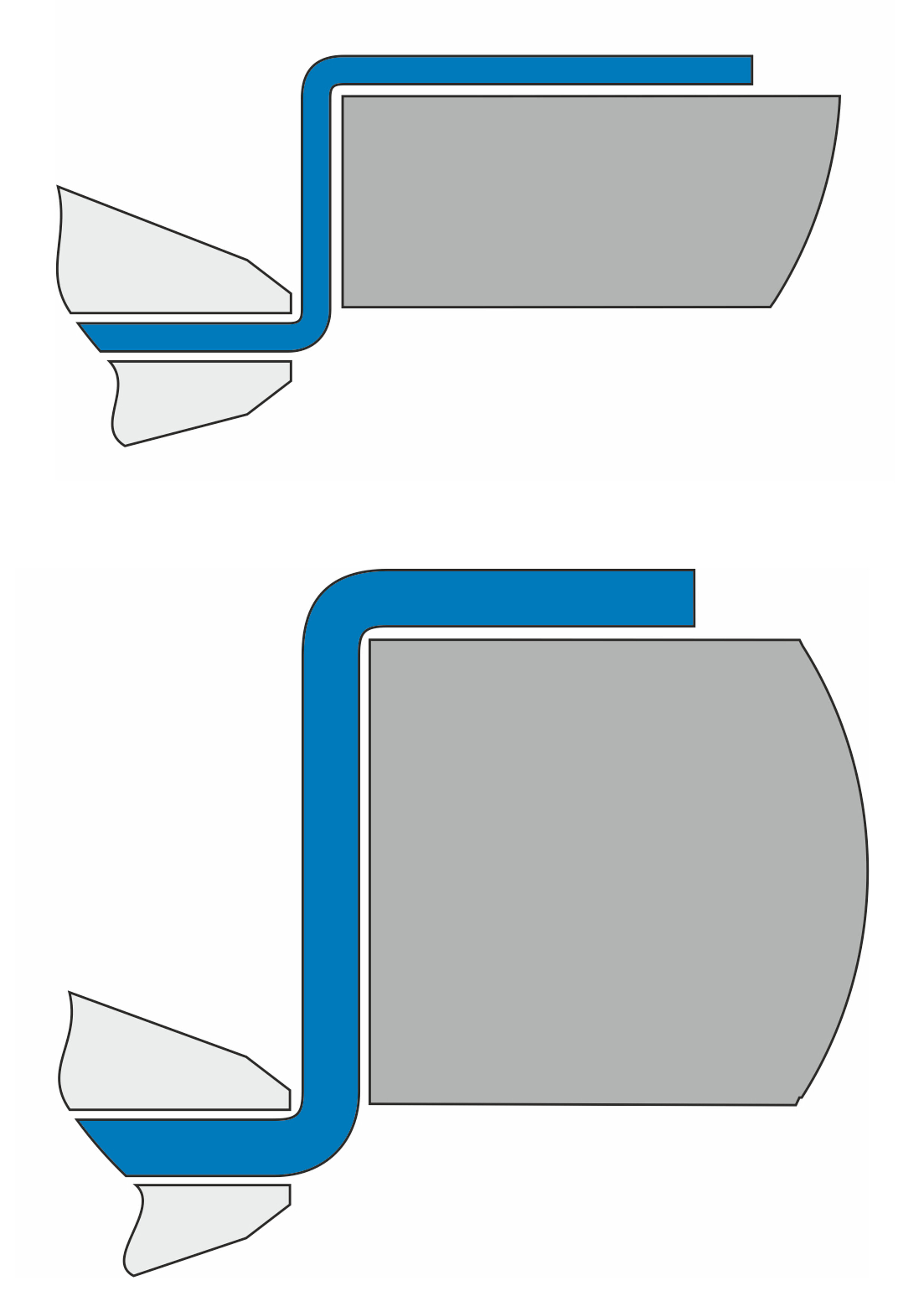

- Werkzeugbreite bestimmt die maximale Blechdicke und kleinstes Z-Maß

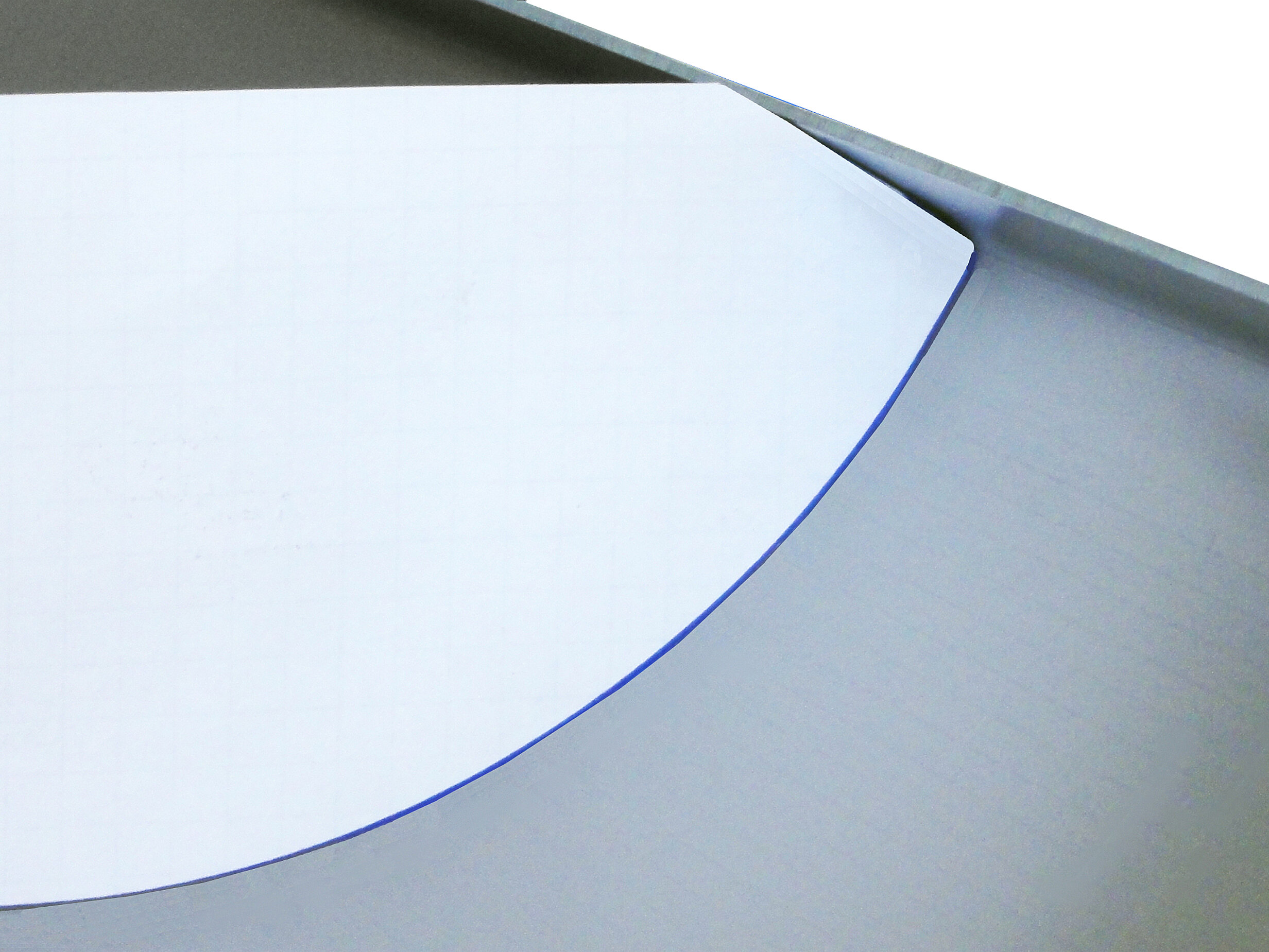

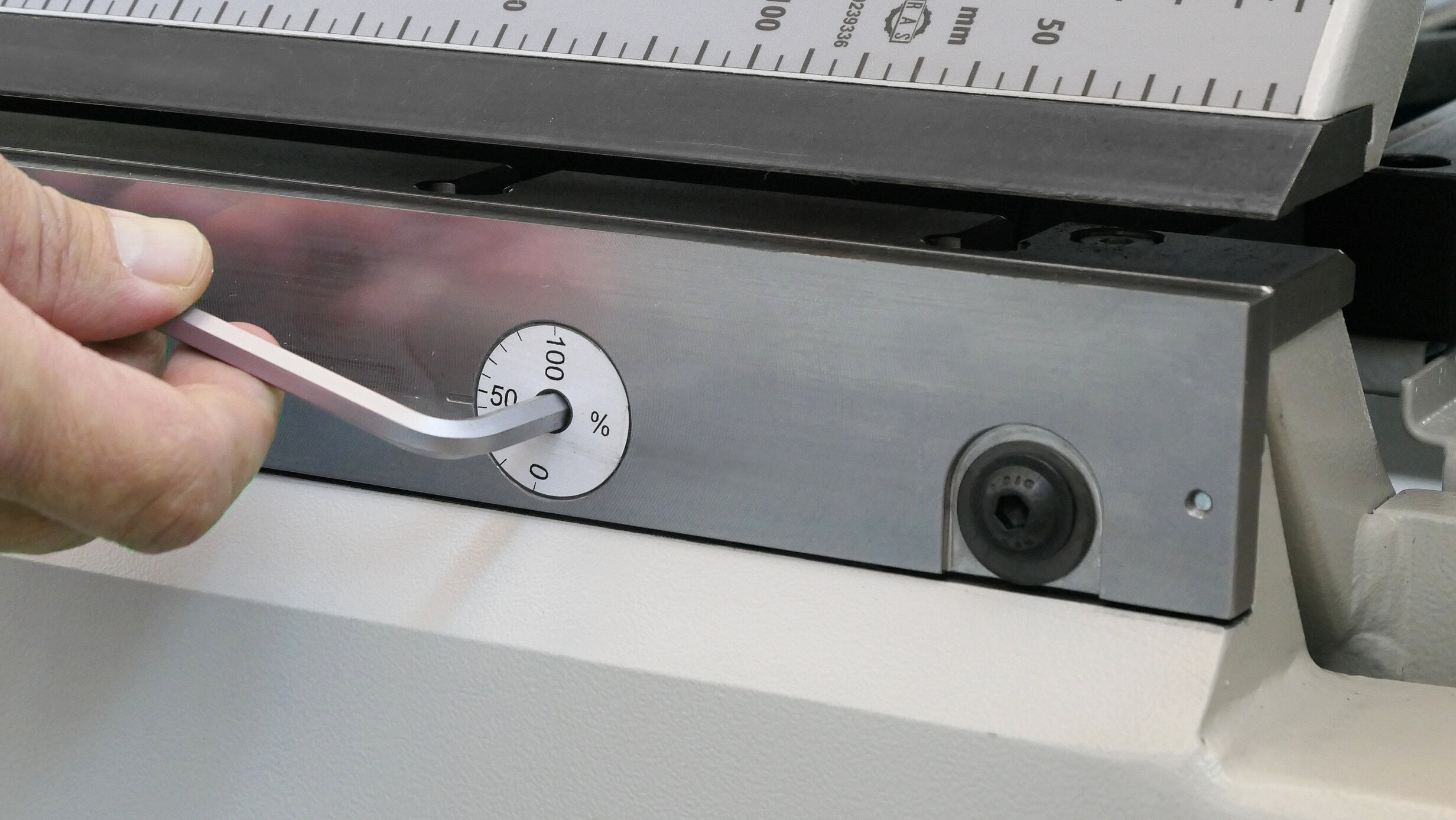

- CrownTool mit einstellbarer Bombierung zum Stepbiegen von Radien
- CrownTool-Werkzeugbreiten 10 mm und 15 mm verfügbar
- Unterwangenwerkzeuge mit Fingertaschen für Anschlagfinger

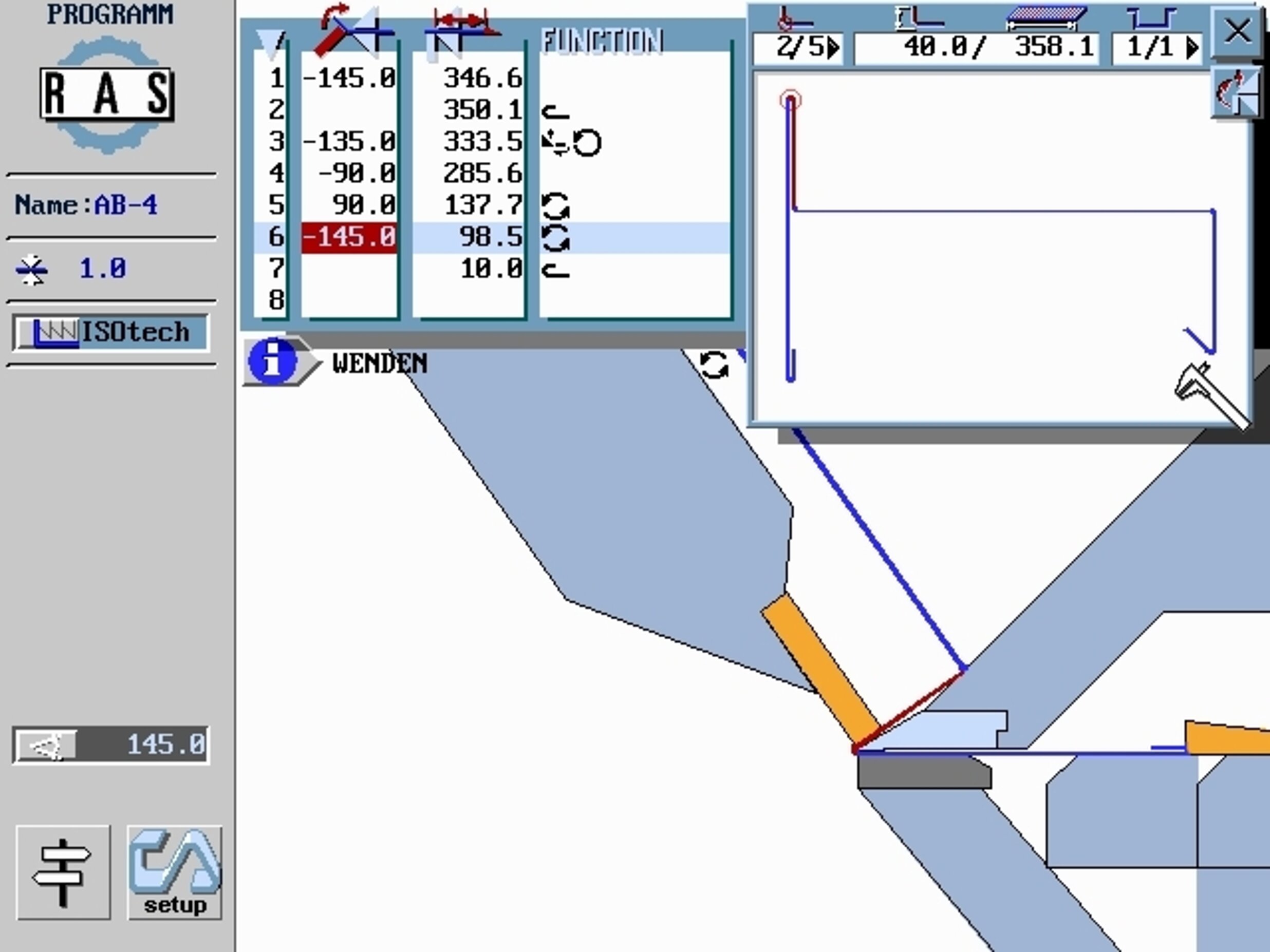

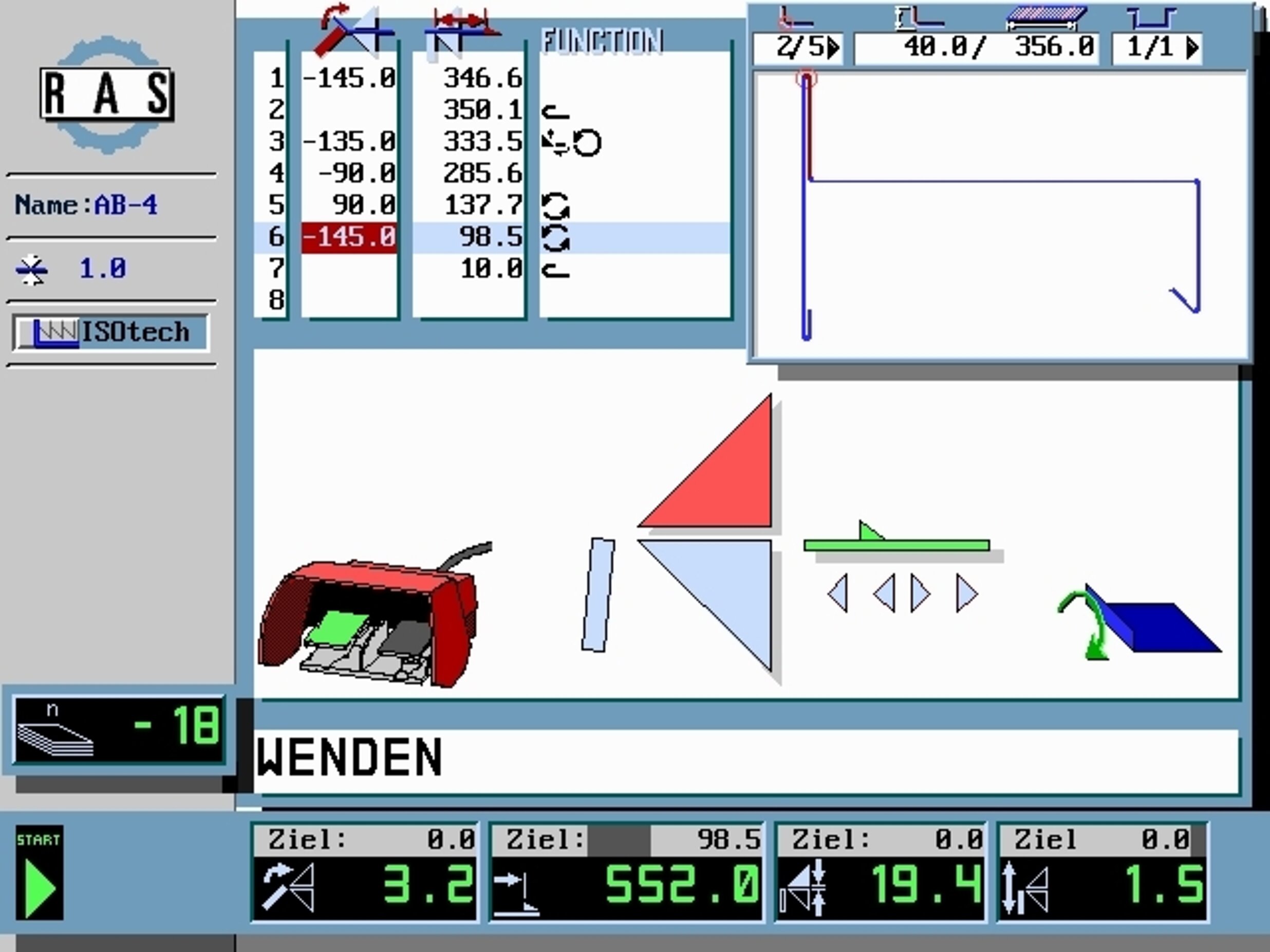

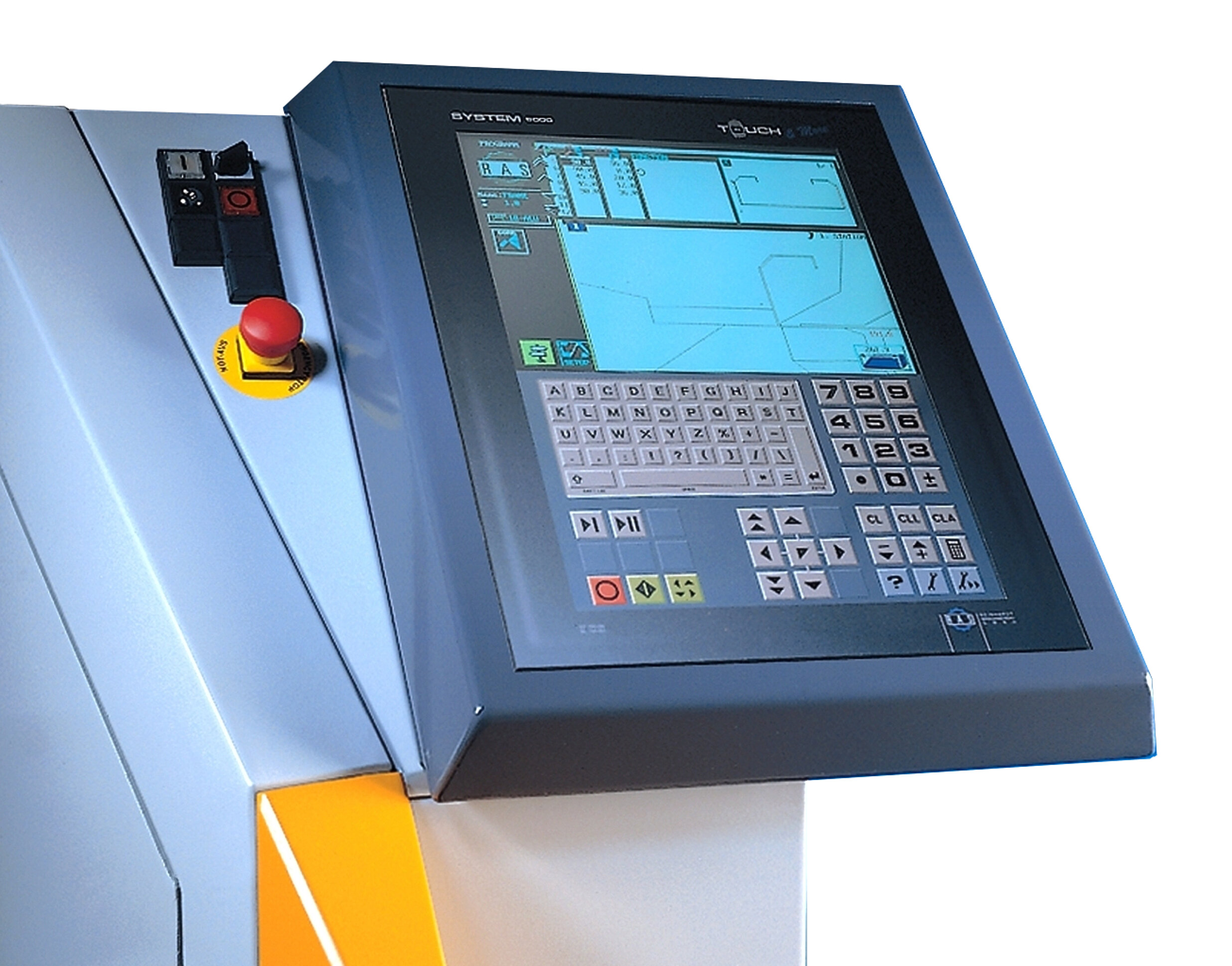

Touch&More Steuerung
Zeichnen Sie mit dem Finger die Schenkel und Winkel auf dem Bildschirm der Touch&More Steuerung. Das Software zeigt das Schwenkbiegeteil mitsamt Werkzeugen und Maschinenkomponenten in der späteren Arbeitssituation an.
- Steuerung im Seitenständer
- Zeichnen des Biegeteils mit dem Finger
- Technologietabellen (Winkelkorrektur/Abwicklungsberechnung)
- Gleichzeitige Anzeige von: Programm, Biegeteil, aktuellem Biegeschritt

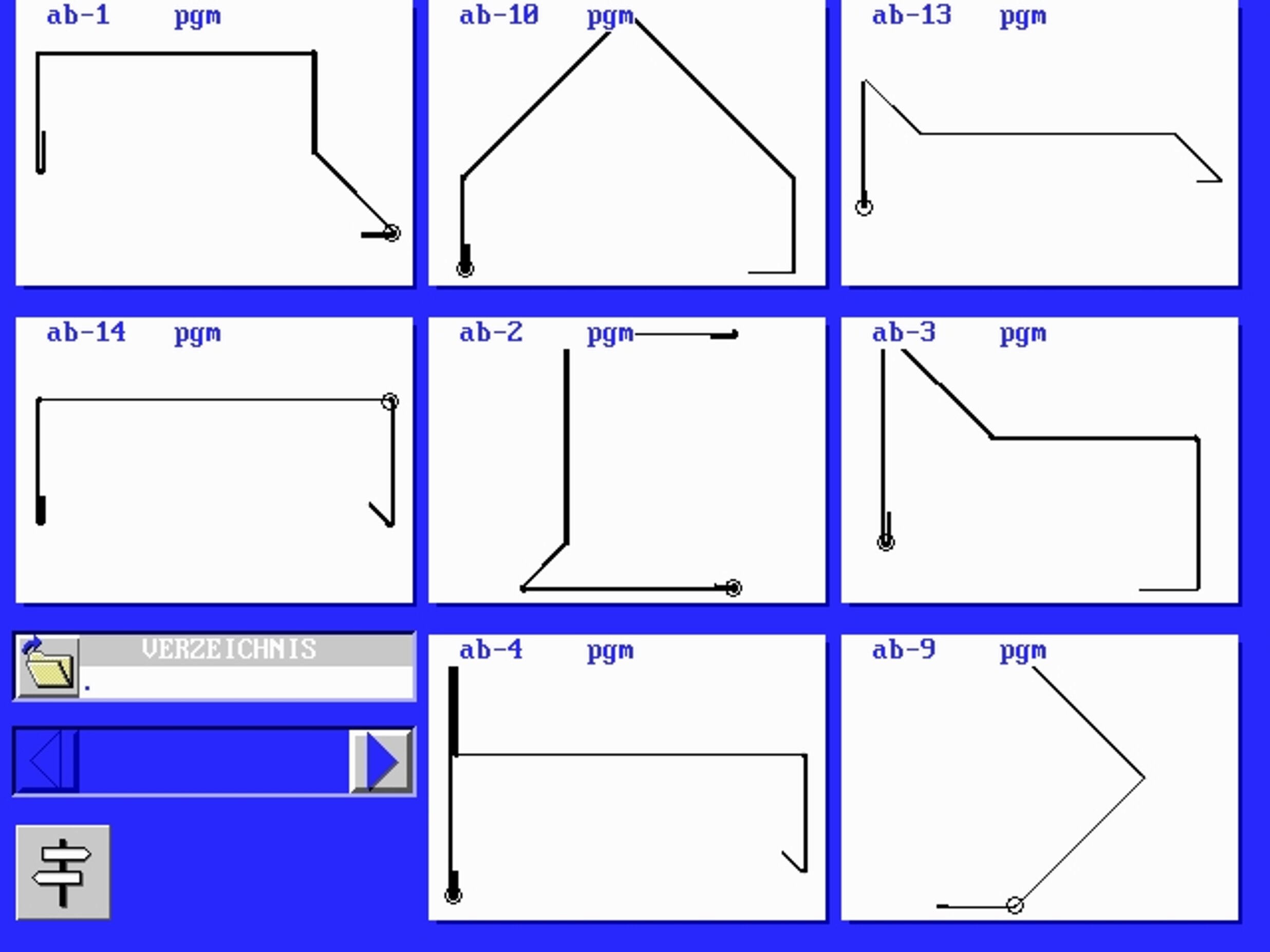

- Programmbibliothek mit Vorschaubildern der Profile
- Bedienerführung (Text und Symbole)
- Speed Optimizer für bis zu 15% schnellere Zykluszeiten
- EasyGo-Programm für Gelegenheitsbediener
RAS TURBObend – Technische Daten
 |
RAS 61.31 |
|---|---|
| Biegelänge | 3150 mm |
| Blechdicke max (400 N/mm²) | 1,5 mm |
| Anschlagsystem | 6–1000 mm |
| Blechdickeneinstellung | automatisch |
| Maschinenabmessungen | 4320 x 1600 mm |
