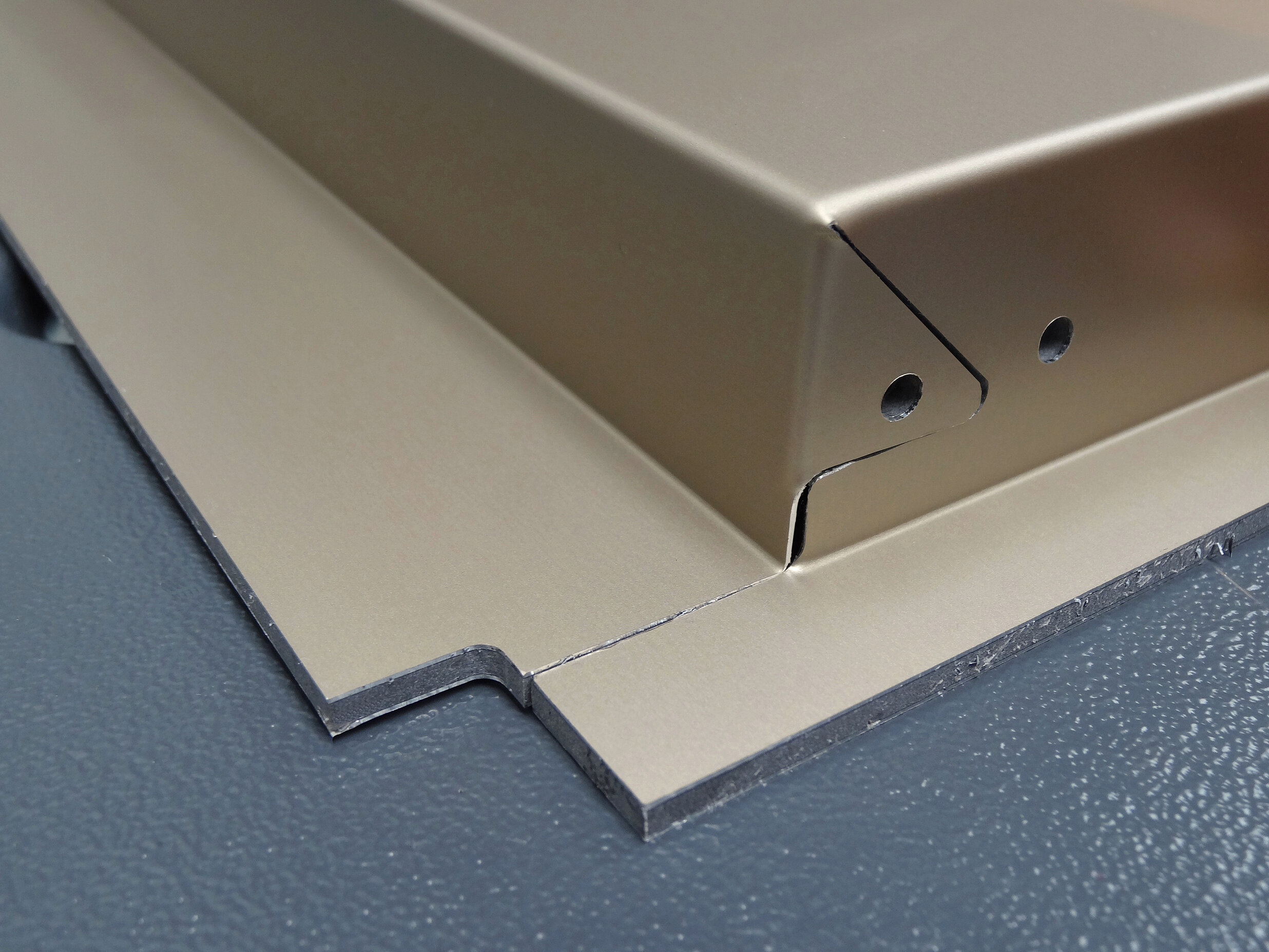

UpDownCenter: Fassade aus Alu-Verbundmat...
UpDownCenter: Metallfassaden | UpDownCen...
UpDownCenter: Kühltheke
UpDownCenter: Maschinenverkleidung mit R...
UpDownCenter: Fassadenkassette mit Einhä...
UpDownCenter-2: Biegen von Radiien jegli...
Frea & Frea: Metallfassaden | Frea & Fre...
RAS UpDownCenter-2 bei Tamellin (Italien...
UpDownCenter-2: Grosse Paneele biegen | ...
UpDownCenter-2: Umschlag mit Werkzeugfer...
Biegezentrum

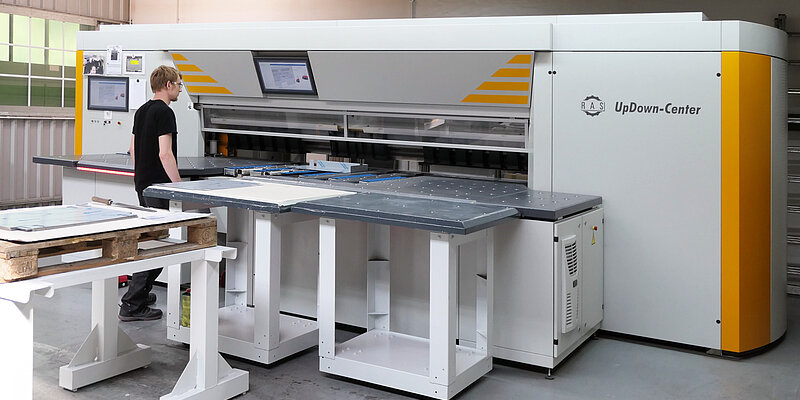

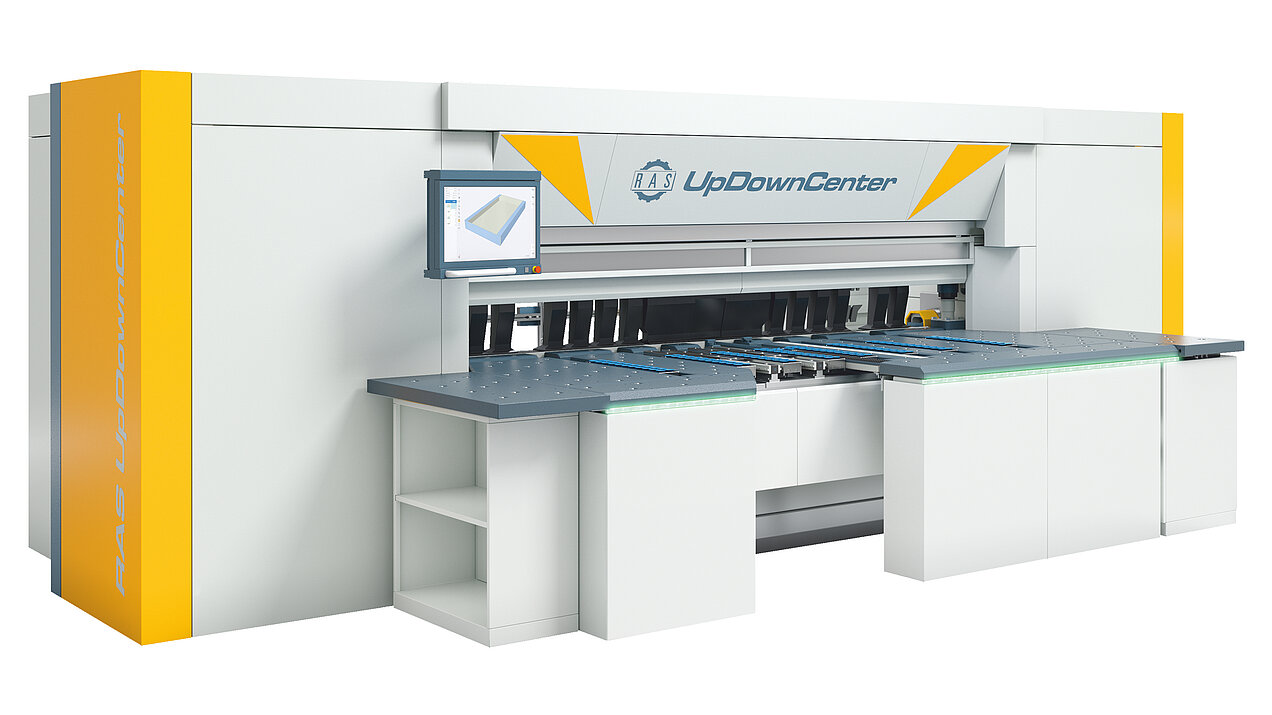

Das halbautomatische UpDownCenter-2 für hochpräzise Paneele und Boxen
Das UpDownCenter-2 ist ein halbautomatisches Biegezentrum zum Biegen hochpräziser Paneele und Boxen bis 4060 mm Biegelänge und bis 600 mm Kastenhöhe. Mit einer Biegeleistung bis zu 4 mm Stahlblech ist die Maschine ideal im dünnen und mittleren Blechdickensegment. Die Maschine lässt sich von der Anschlagseite bedienen. Gebogene Teile mit langen oder hohen Schenkeln lassen sich aber auch von zur Biegewangenseite entnehmen.
Maschinen-Highlights
- Automatischer Werkzeugwechsler (Rüstzeiten ca. 30–45 s)
- Automatische Biegeabläufe, Biegen nach oben und unten
- Bediener kann auch sehr große Biegeteile alleine biegen
- Automatisches Positionieren der Teile durch Saugerplatten
- Arbeiten von der Anschlagseite
- Automatisches Programmieren der Biegeabläufe in Sekunden
- Unglaubliche Maßhaltigkeit und Winkelgenauigkeit
- Biegen von Boxen mit Radien und Schrägen
- Biegen von Teilen mit Durchzüge, große Aussparungen, etc.
- Automatisierung für hohe Teilevielfalt bis Losgröße 1

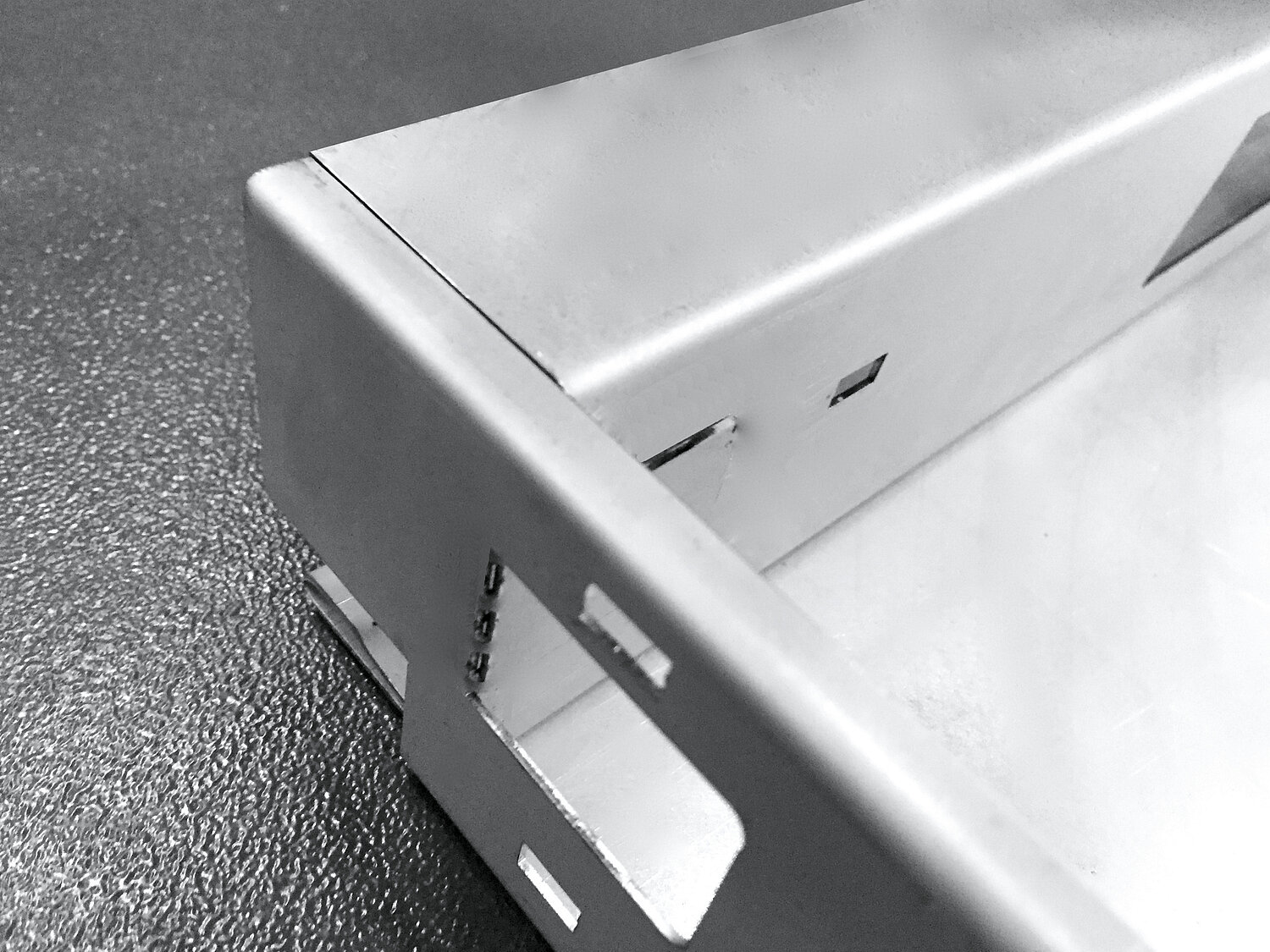

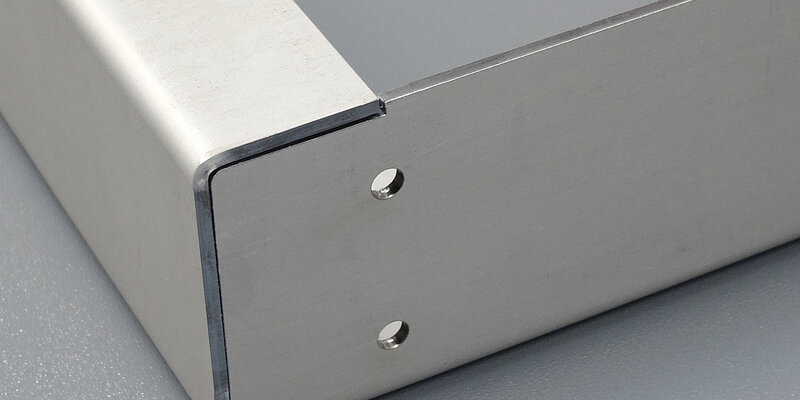

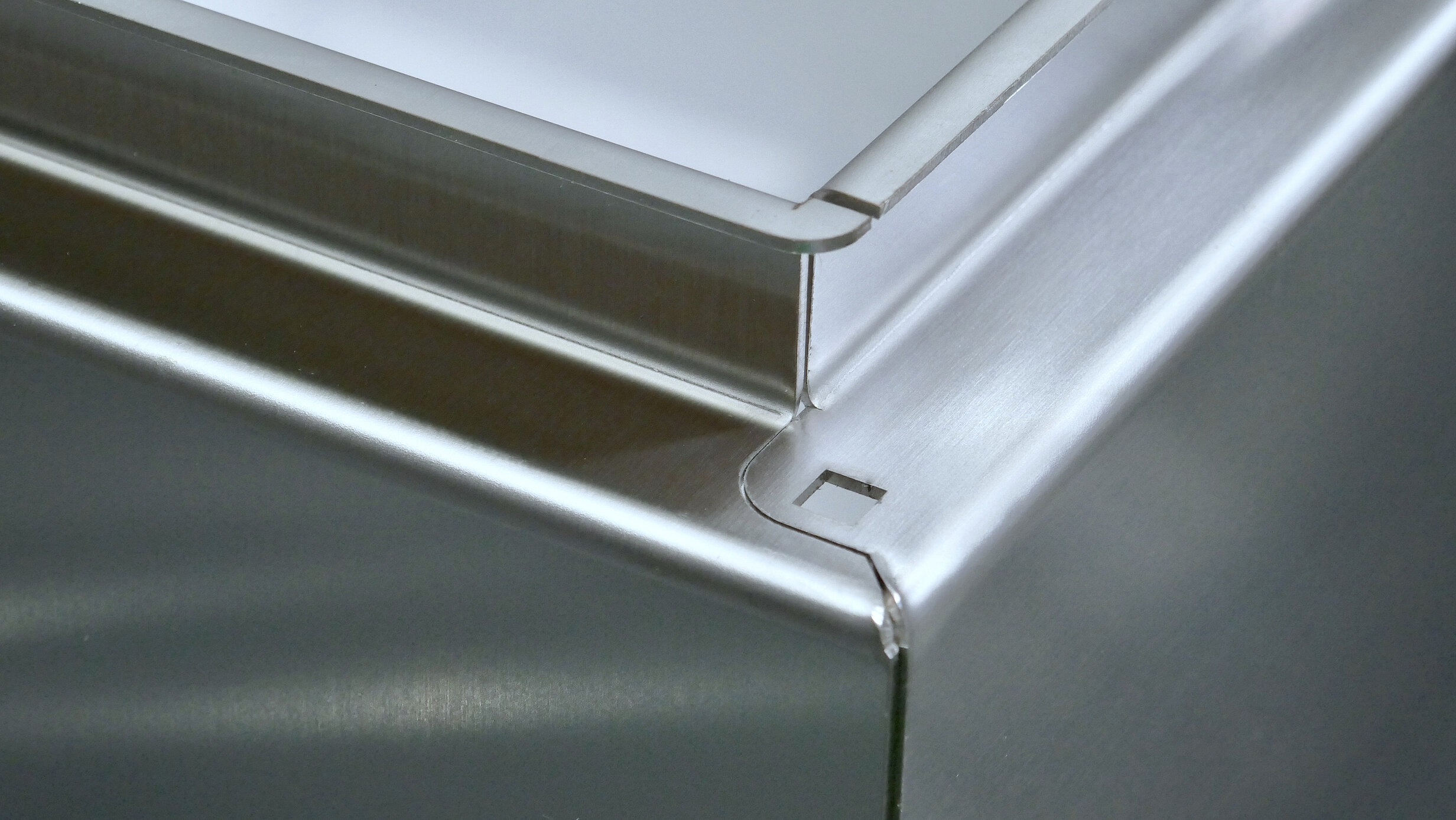

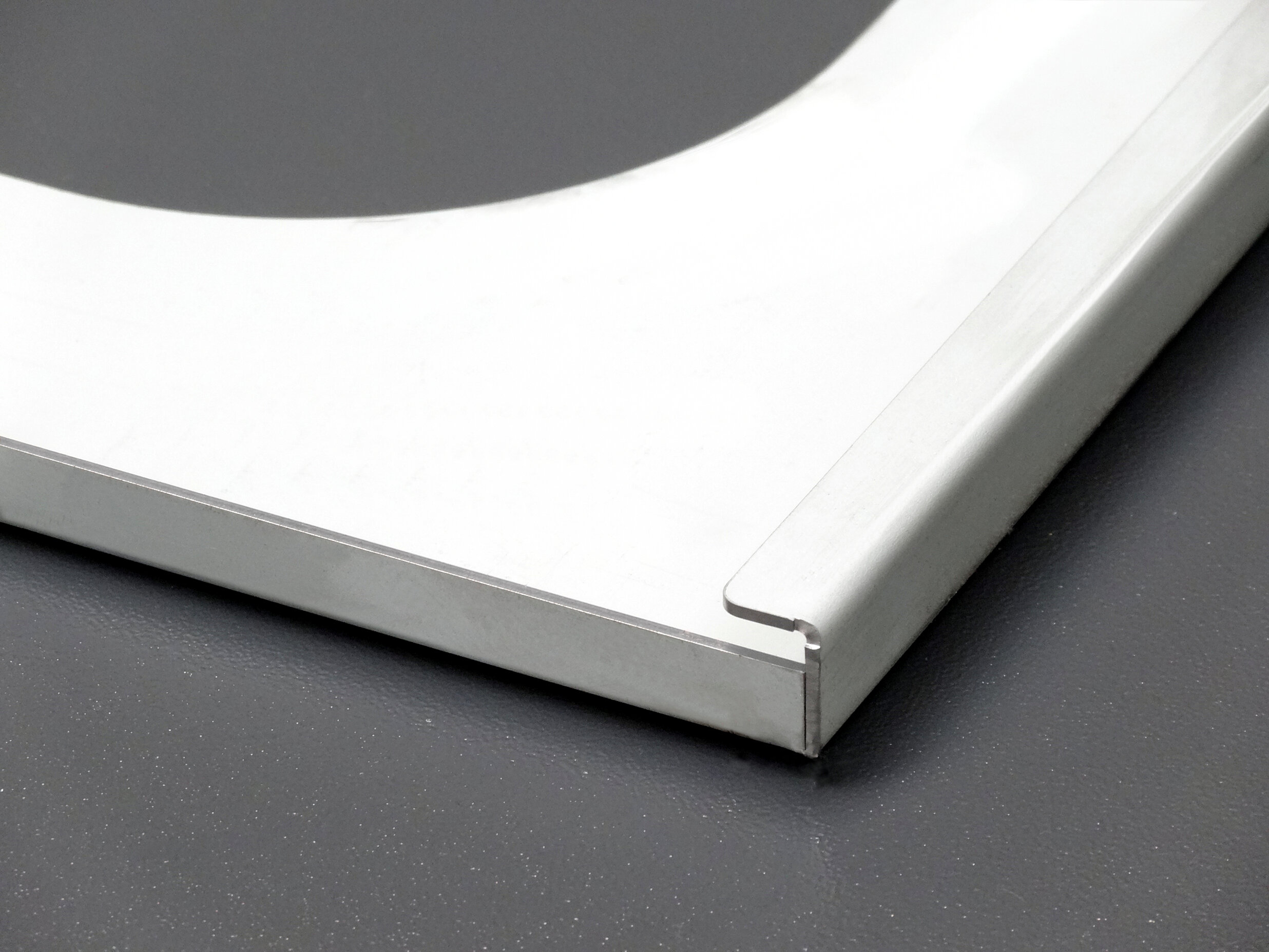

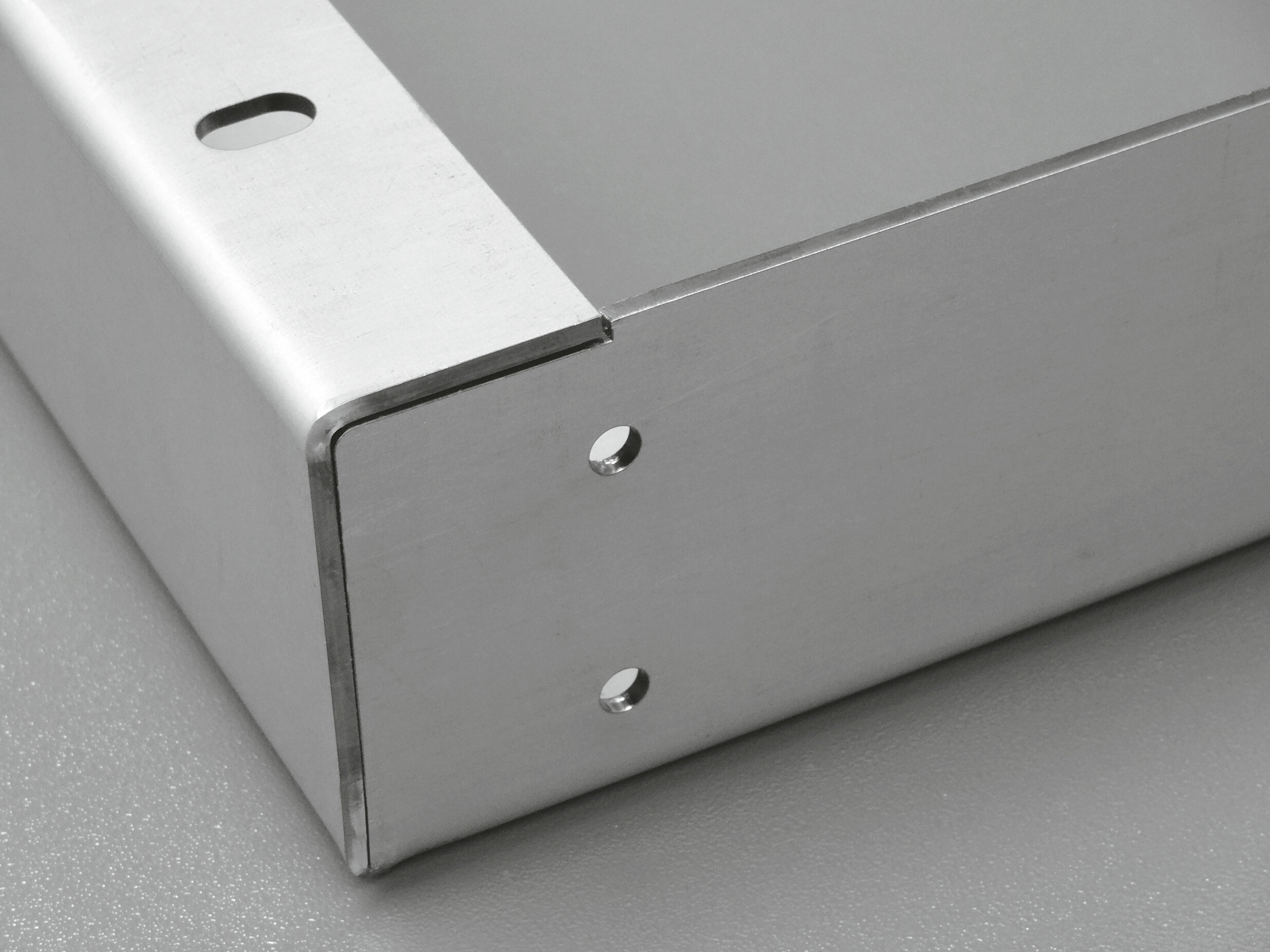

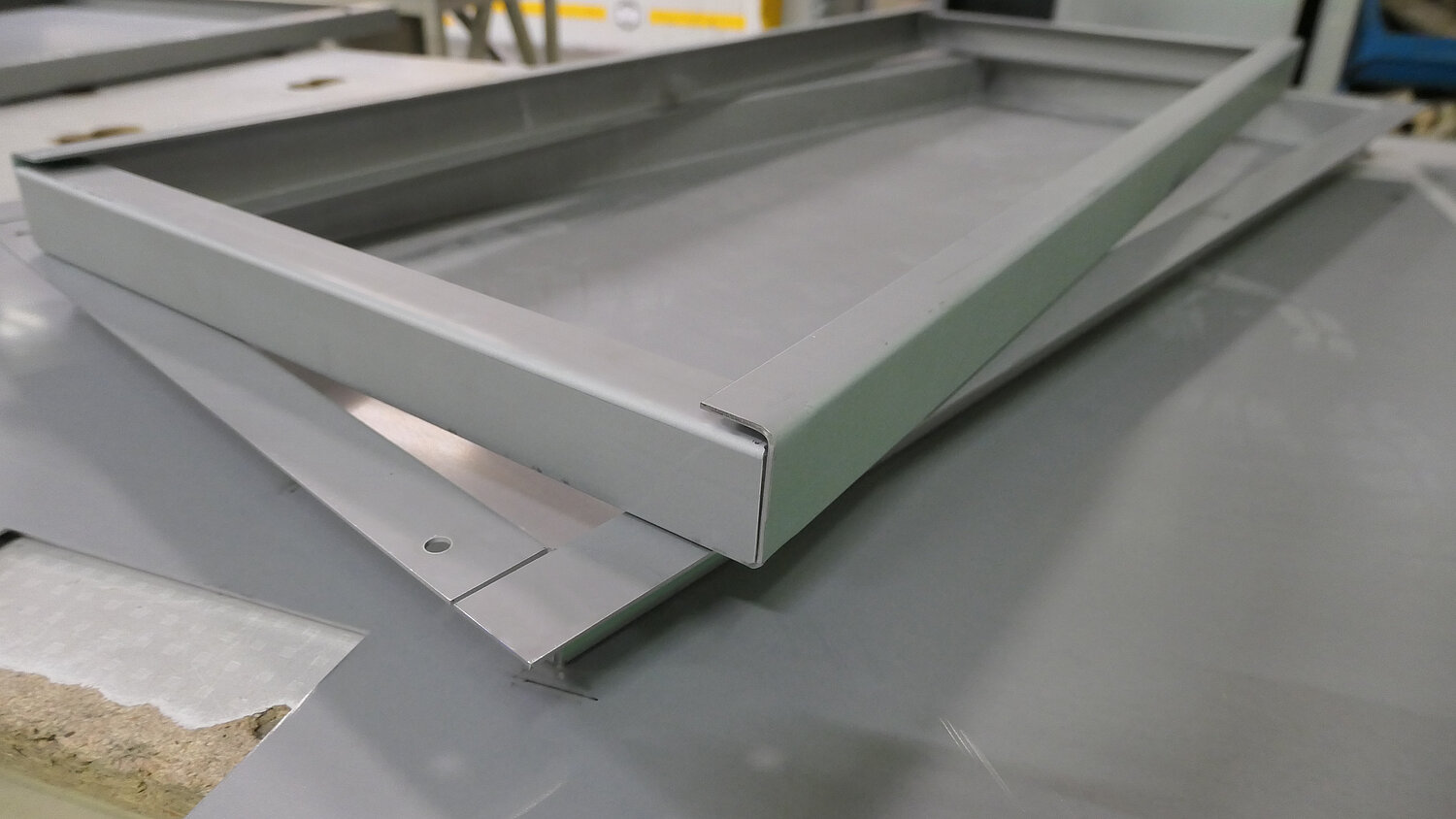

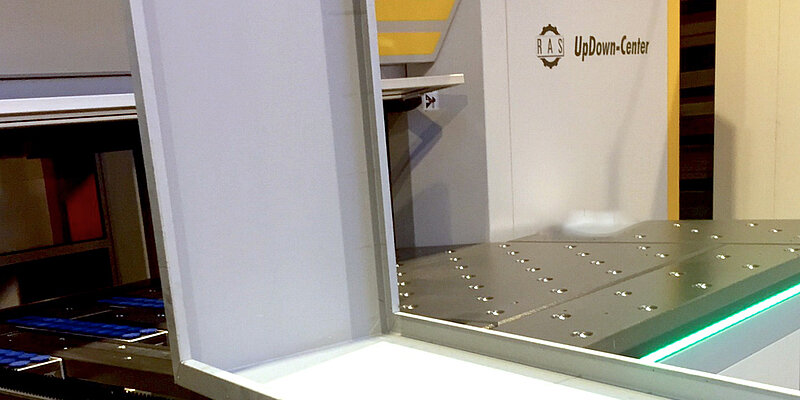

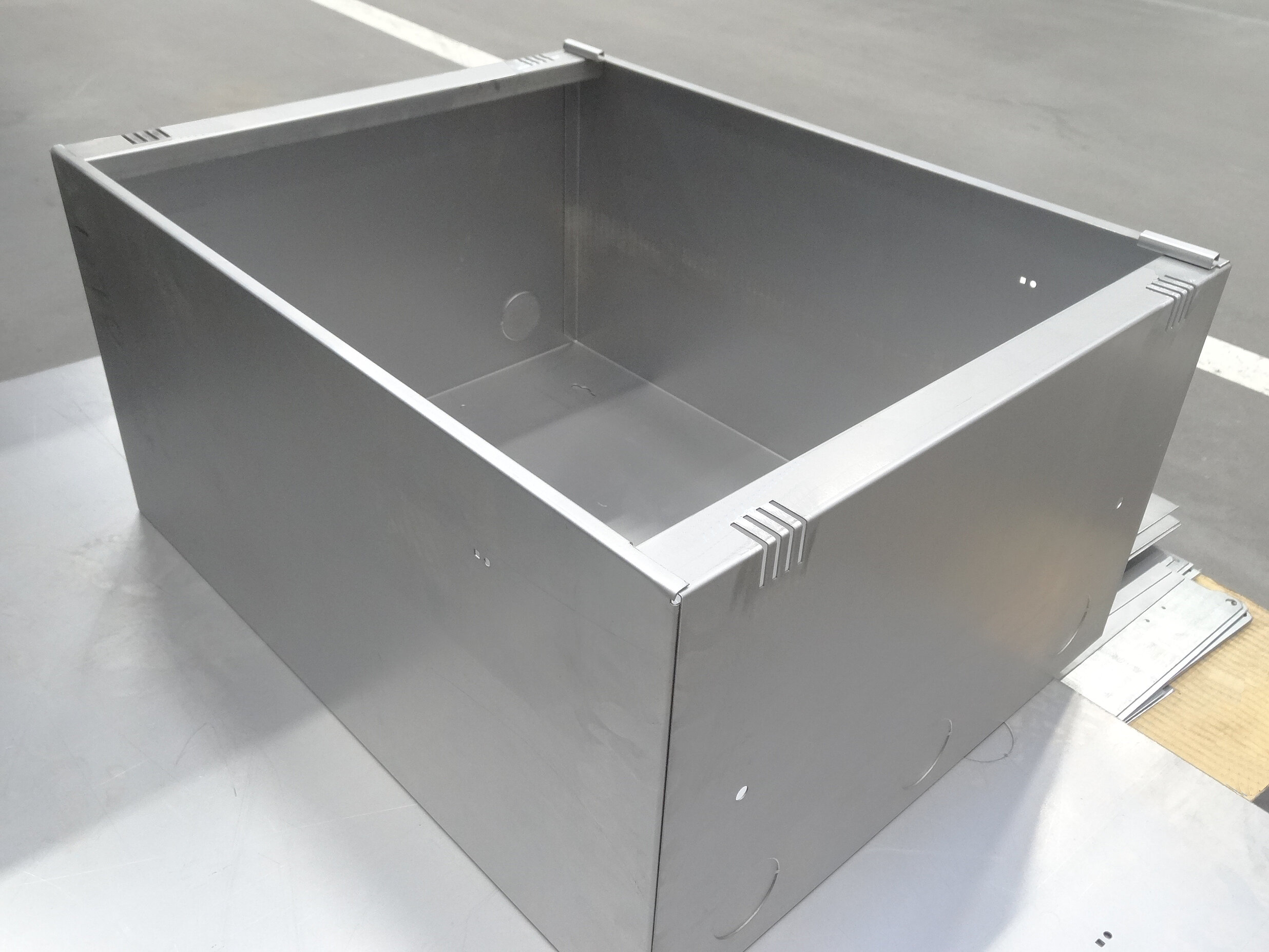

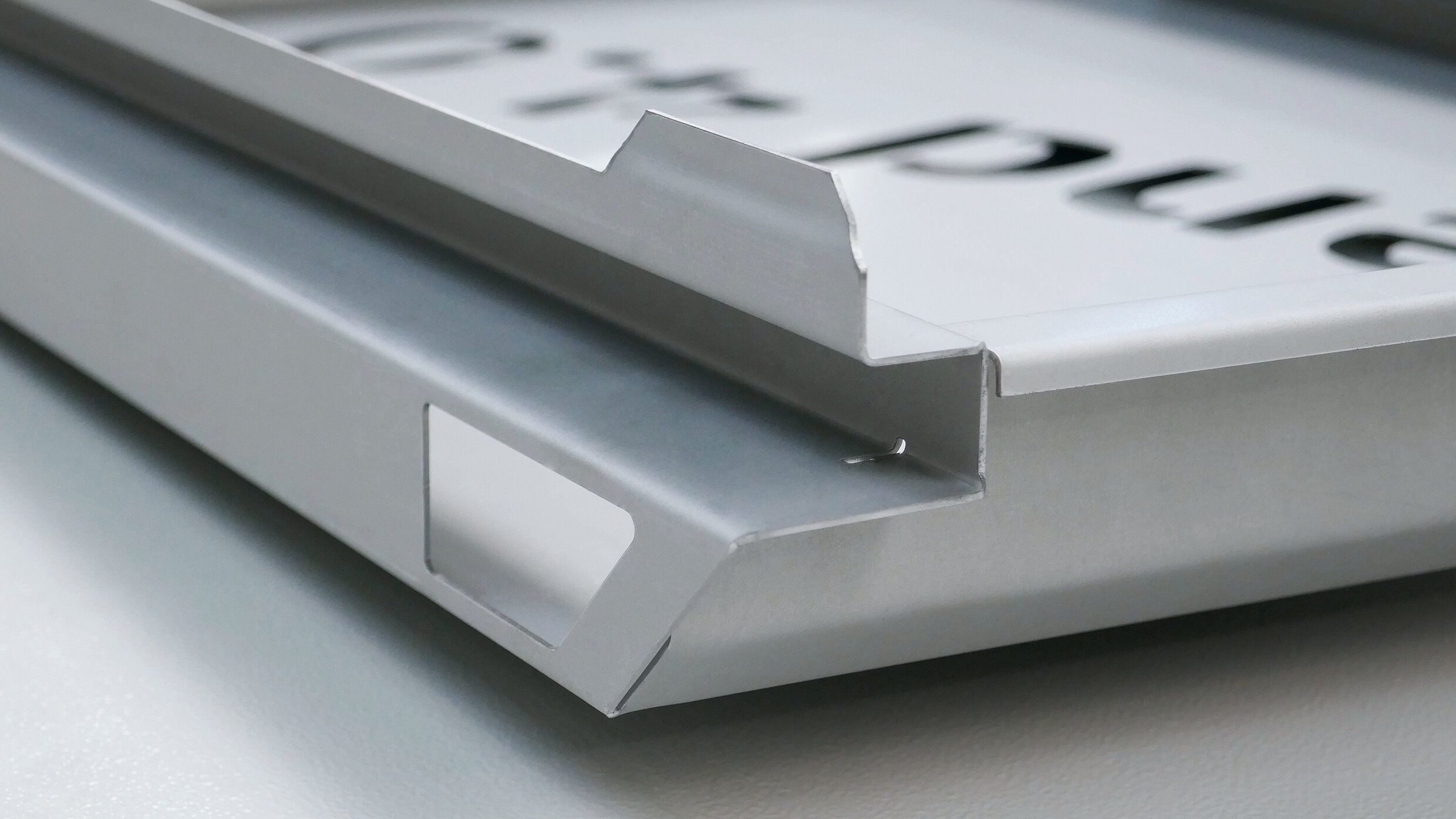

Schon das erste Biegeteil ist präzise
Besonders bei kleinen Fertigungslosen oder bei Werkzeugwechseln innerhalb des Biegeablaufs senkt der Werkzeugwechsler die Rüstzeiten und steigert die Produktivität. Neben dem Biegen nach oben und unten und dem automatischen Positioniersystem, ist die automatische Erstellung der Biegeprogramme ein weiteres Highlight der Maschine.
Hier einige Beispiele, wie passgenau die Software die Biegeteile ausgehend von der importierten STEP-Datei programmiert und wie präzise die Maschine bereits das allererste Teil biegt.
Ein Traum wird Wirklichkeit
Die geniale Bendex-Software programmiert den Biegeablauf mit einem Mausklick. Intuitiv und einfach genial! Wie das geht? Sie ziehen das Bauteil als STEP, DXF oder GEO-Datei per Drag-and-Drop auf den Bendex-Bildschirm. Das ist schon alles! Mit einem Mausklick programmiert die Software den gesamten Biegeablauf automatisch und zeigt in Sekundenschnelle eine Vielzahl möglicher Biegeprogramme. Mit einer 5-Sterne Wertung schlägt die Software die beste Biegesequenz vor. Eine 3D-Simulation zeigt alle Einzelheiten des Biegeablaufs. Damit kann schon im Büro die Machbarkeit geprüft werden - noch bevor die erste Platine gefertigt wird. Nach dem Programmstart führt die Software den Bediener durch das Biegeablauf. Die Software zeigt die Einlegerichtung, das Drehen des Biegeteils und die Fußschalterbedienung.
- Import von STEP-Dateien mit automatischer Erkennung der Biegelinien und Biegeparameter (alternativ: DXF, DWG, GEO)
- Ein-Klick-Programmierung der Biegeabläufe
- Bewertung alternativer Biegestrategien
- 3D-Simulation des Biegeablaufs
- Kein Expertenwissen der Bediener erforderlich

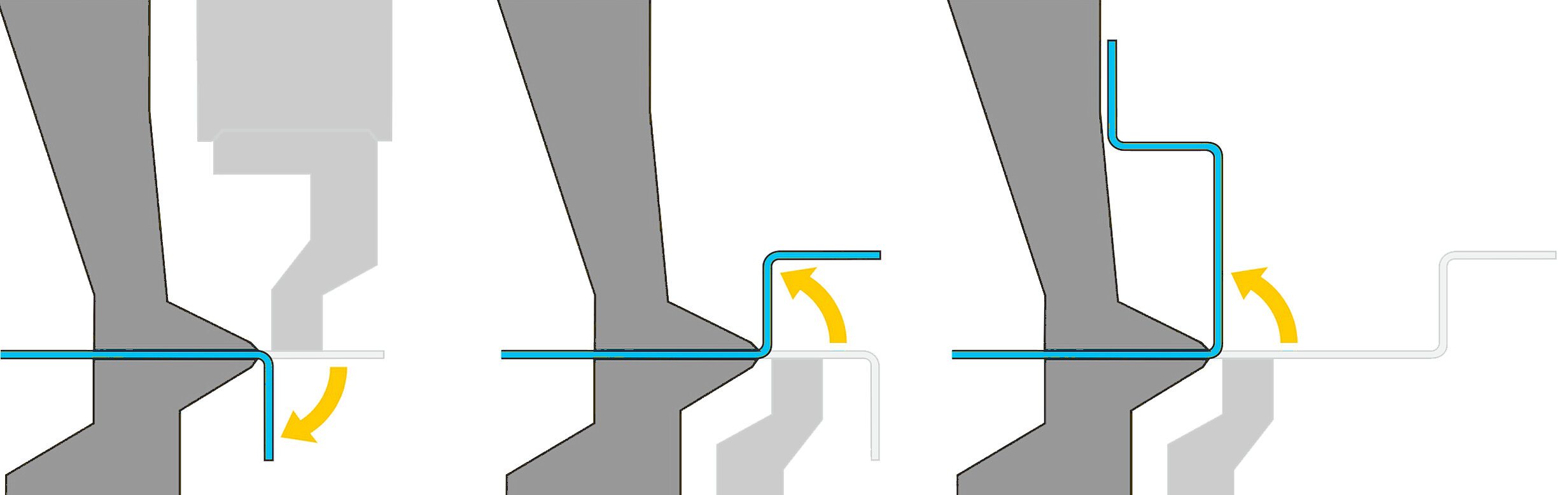

Biegeablauf

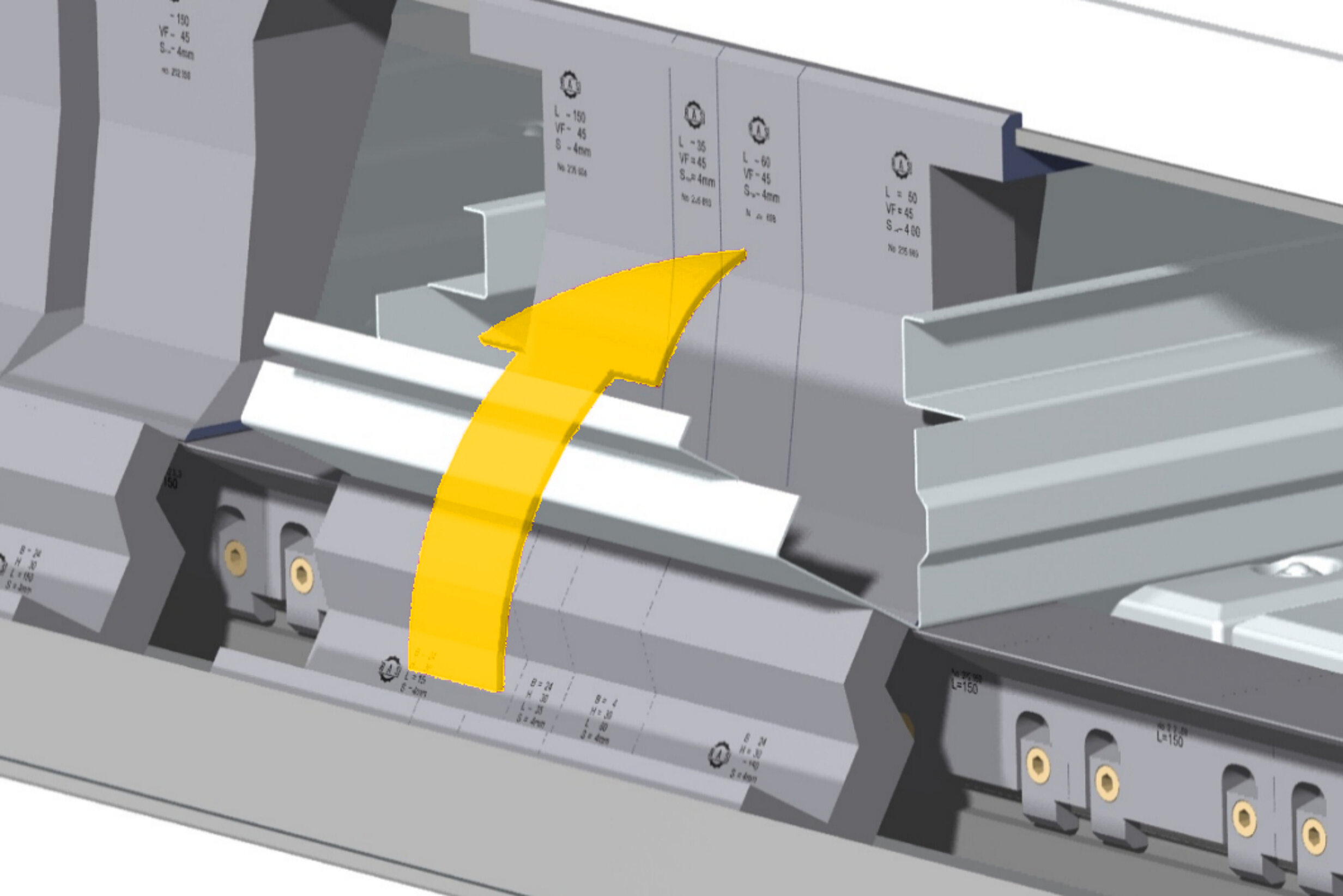

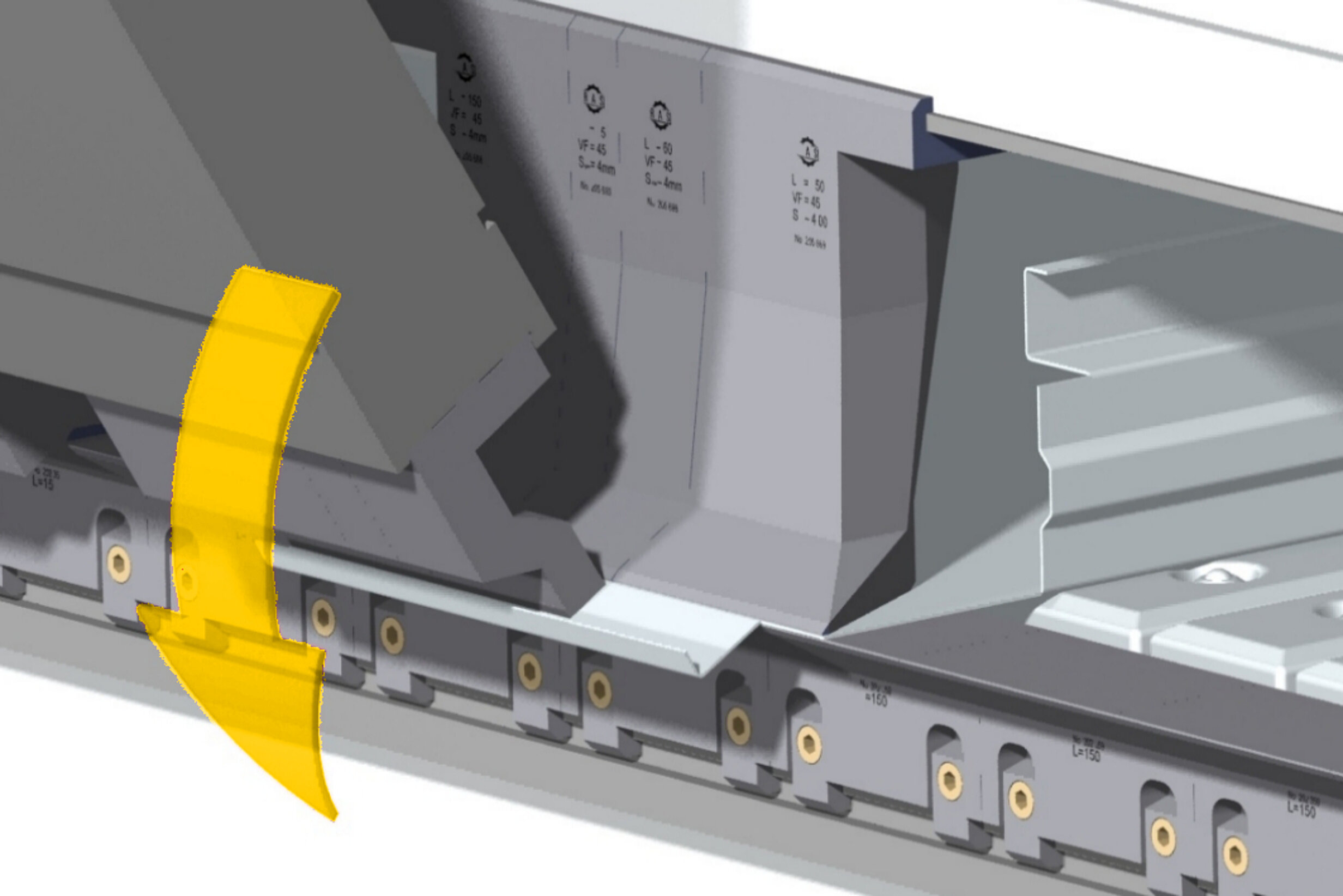

Biegen nach oben und unten
- Kein Wenden der Biegeteile bei Wechsel der Biegerichtung
- Leichtes, schnelles Arbeiten
- Automatische Biegeabläufe
- Kurze Zykluszeiten

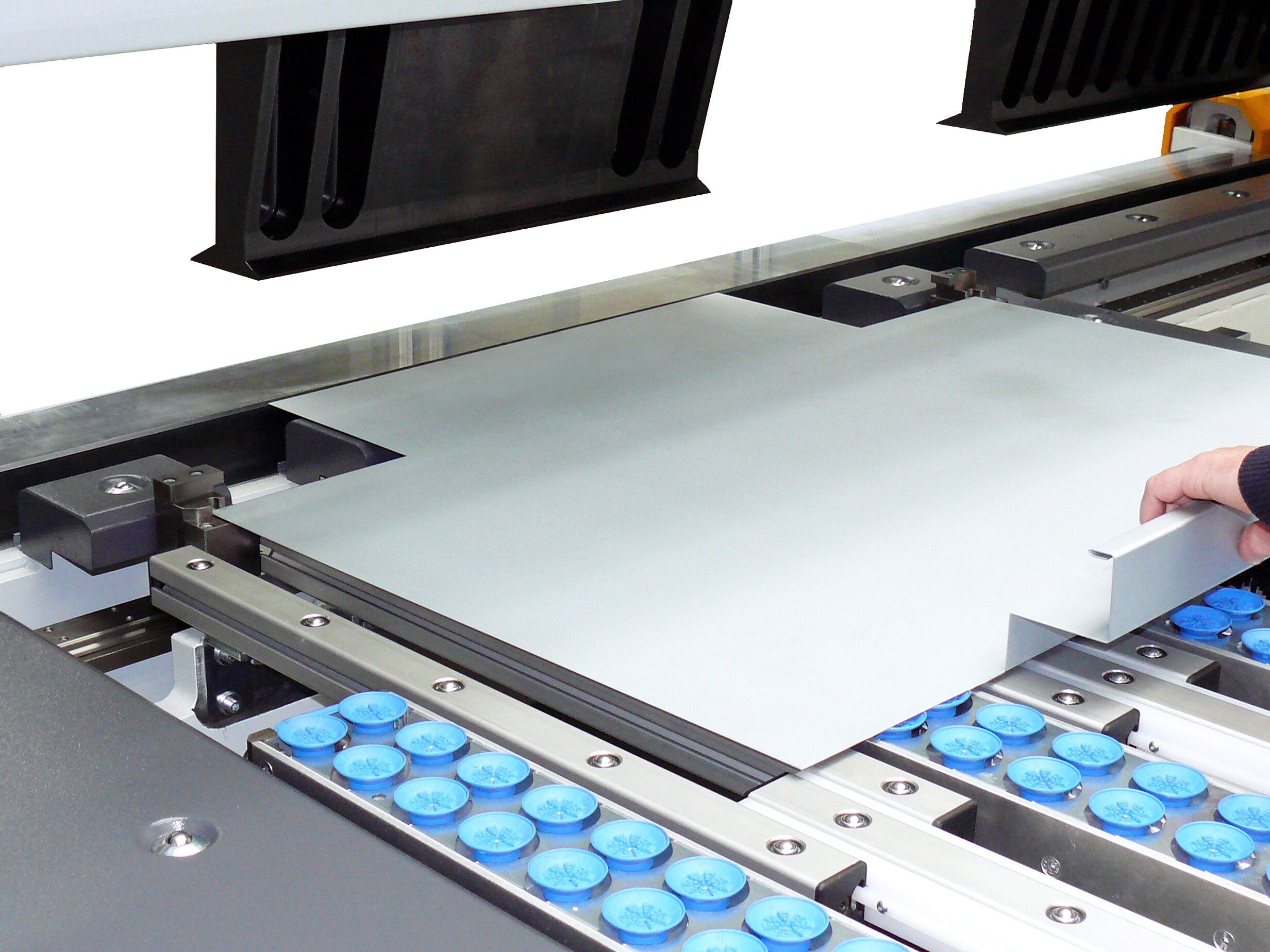

PosLift-Anschlagsystem
Biegeteile vielseitig anschlagen
Zum Ausrichten und Anschlagen der Platinen bietet das UpDownCenter eine Vielzahl von Möglichkeiten. Doch kleine Angst: Die Software berechnet die beste Anschlagvariante automatisch und schlägt sie dem Bediener vor. Wählt der Bediener eine andere Variante passt sich das Biegeprogramm augenblicklich an.
- Rechter und linker Anschlagkopf mit 3 Anschlagpositionen

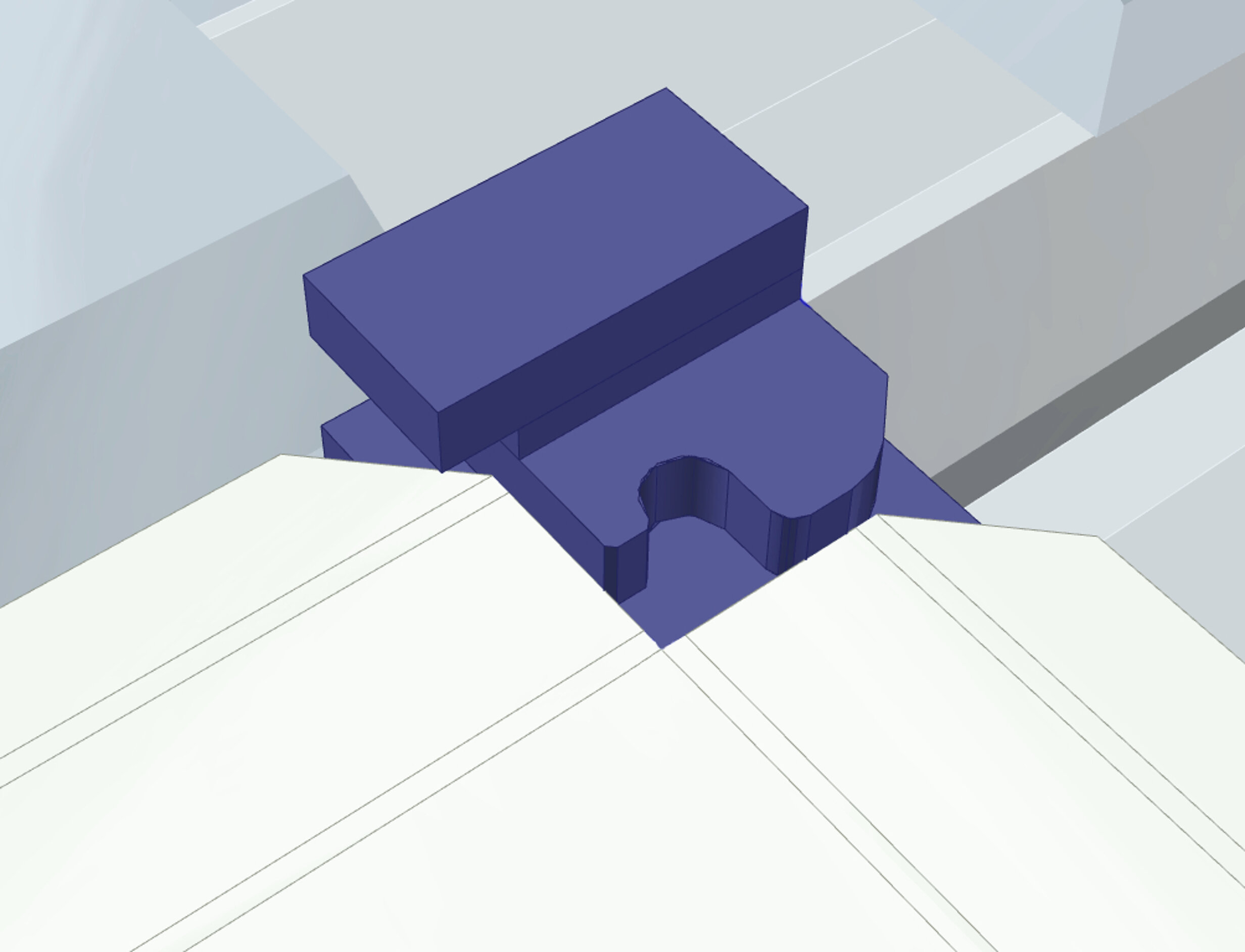

- Anschlagen der Platine in Klinkungen
- Anschlagen der Platine an der Außenkante

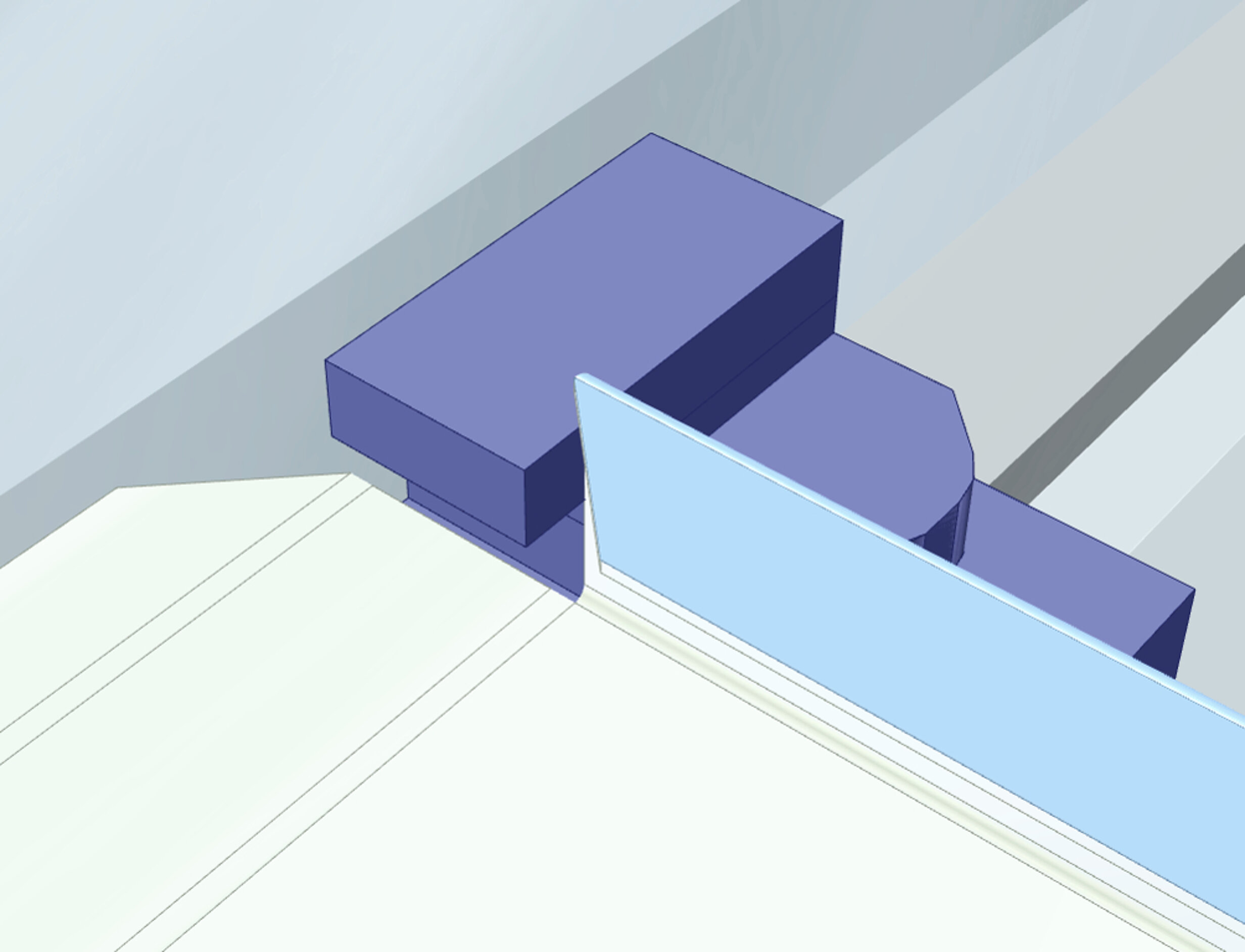

- Anschlagen an vorgebogenen Schenkeln

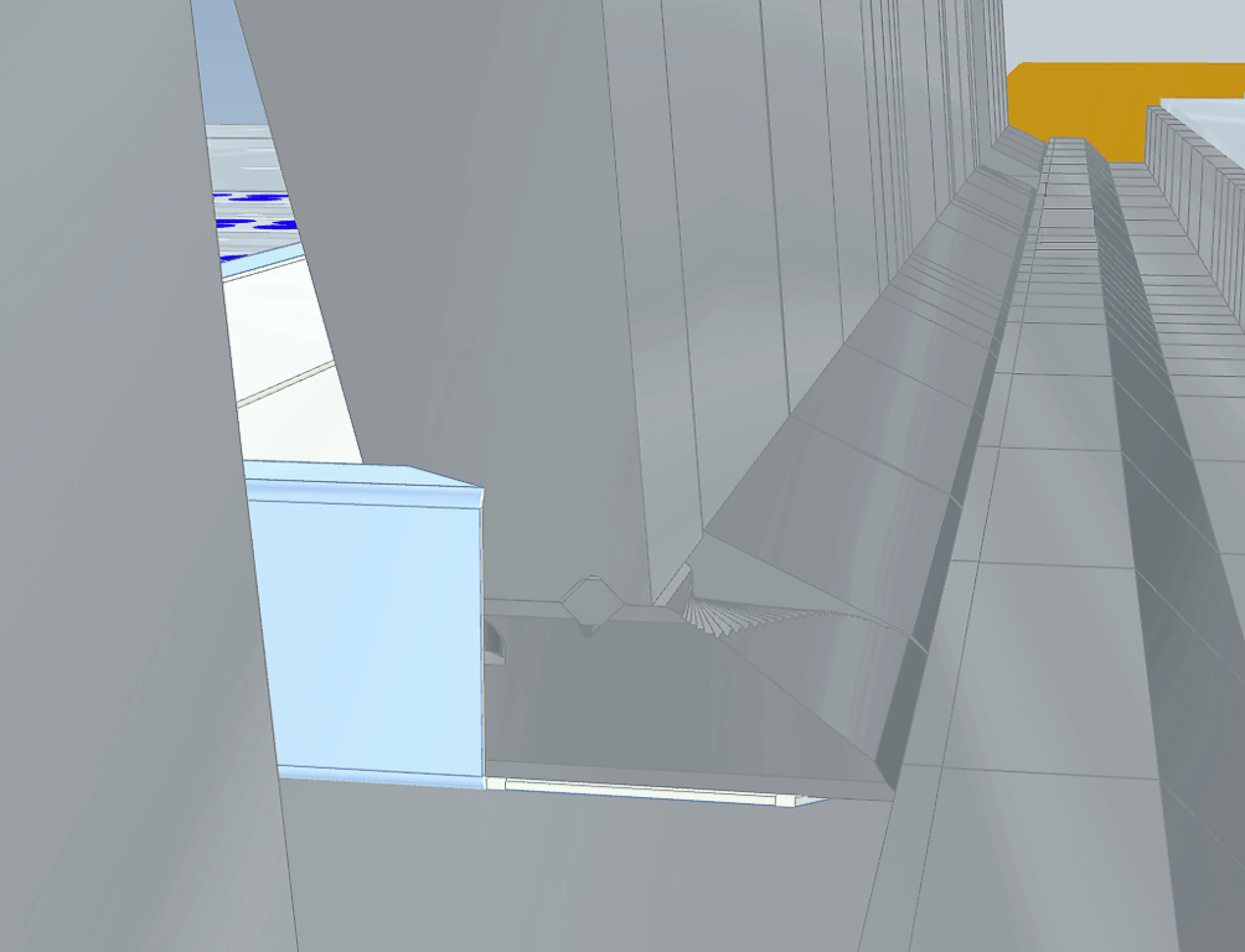

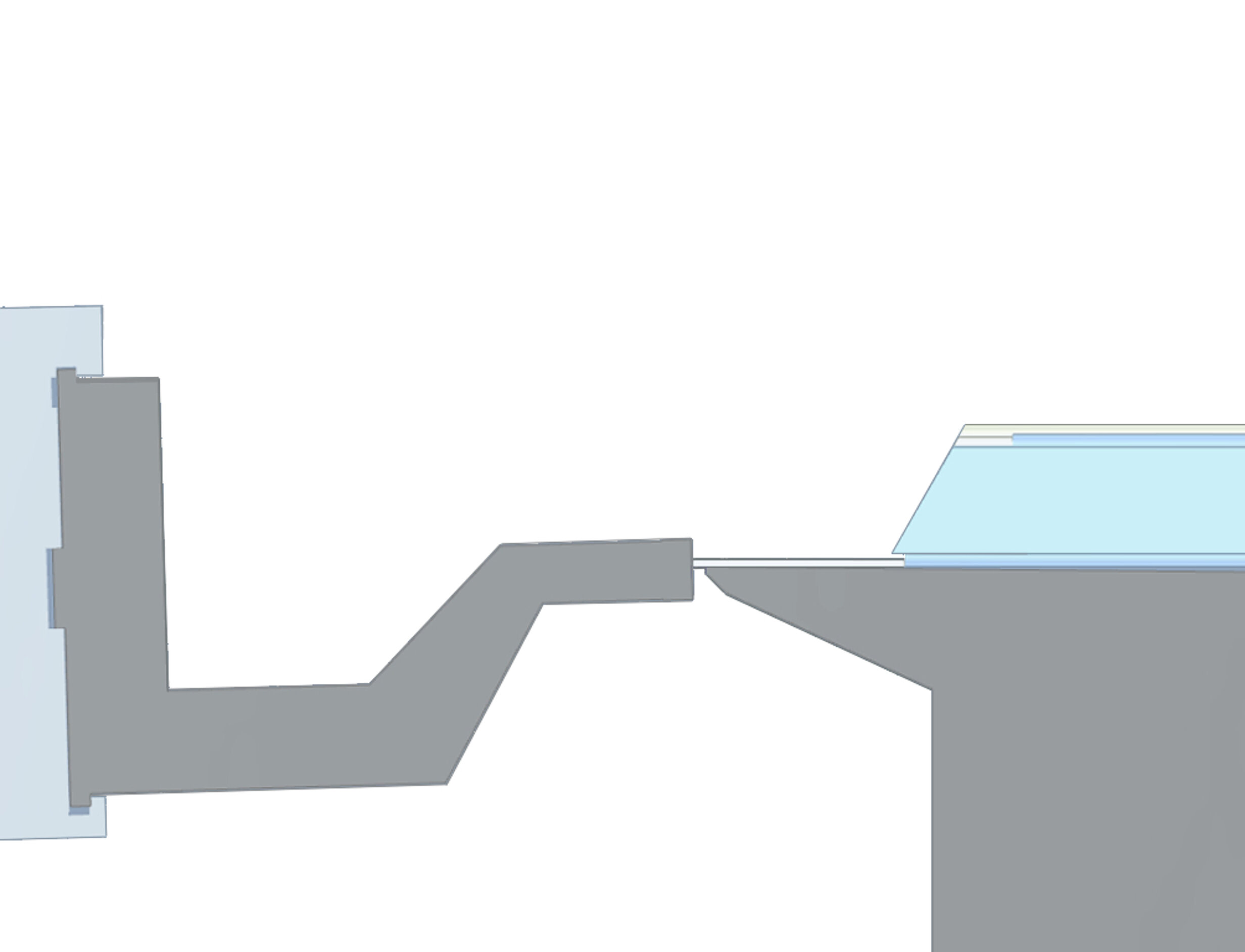

- Biegewange als Anschlag für schrägwinklige Biegeteile

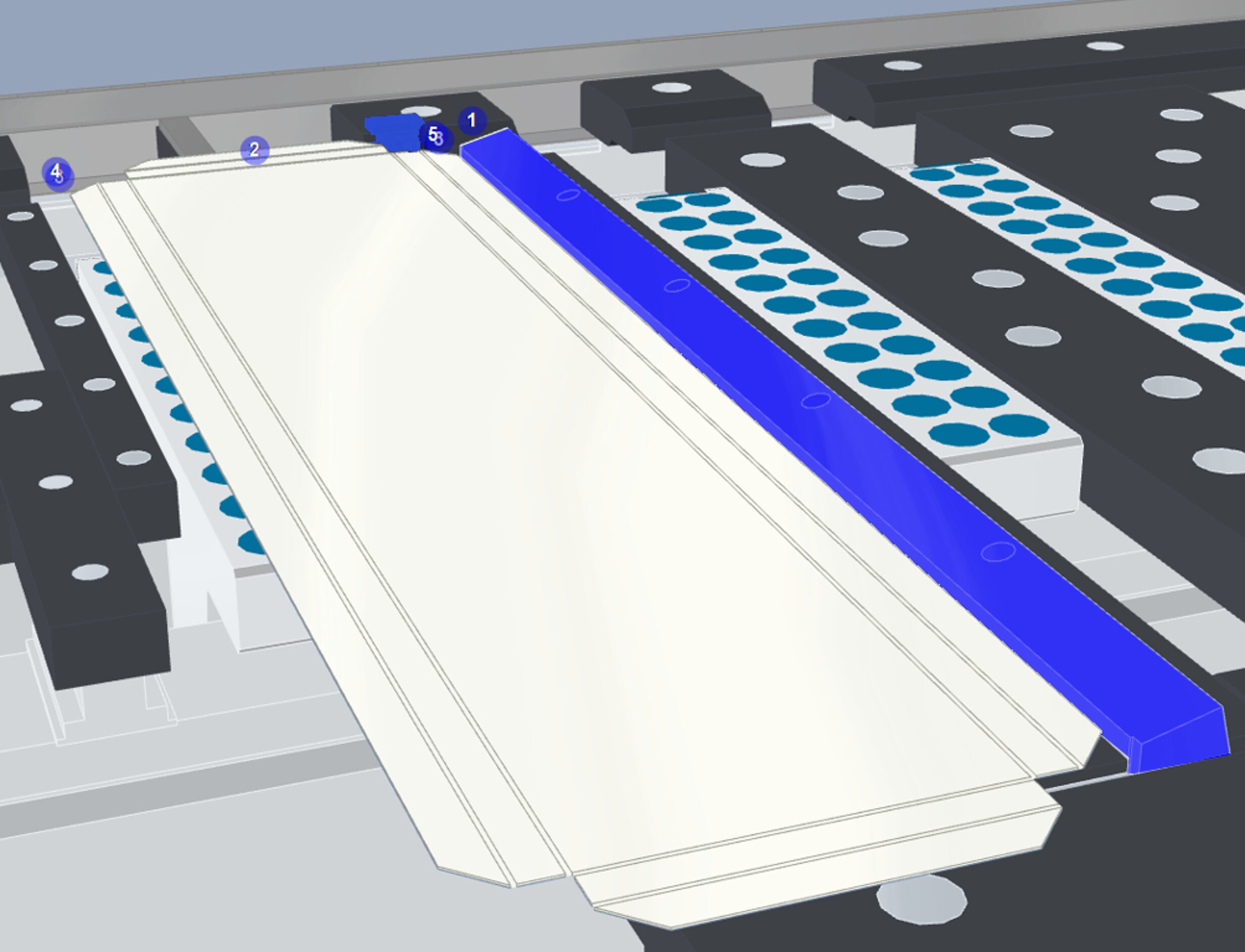

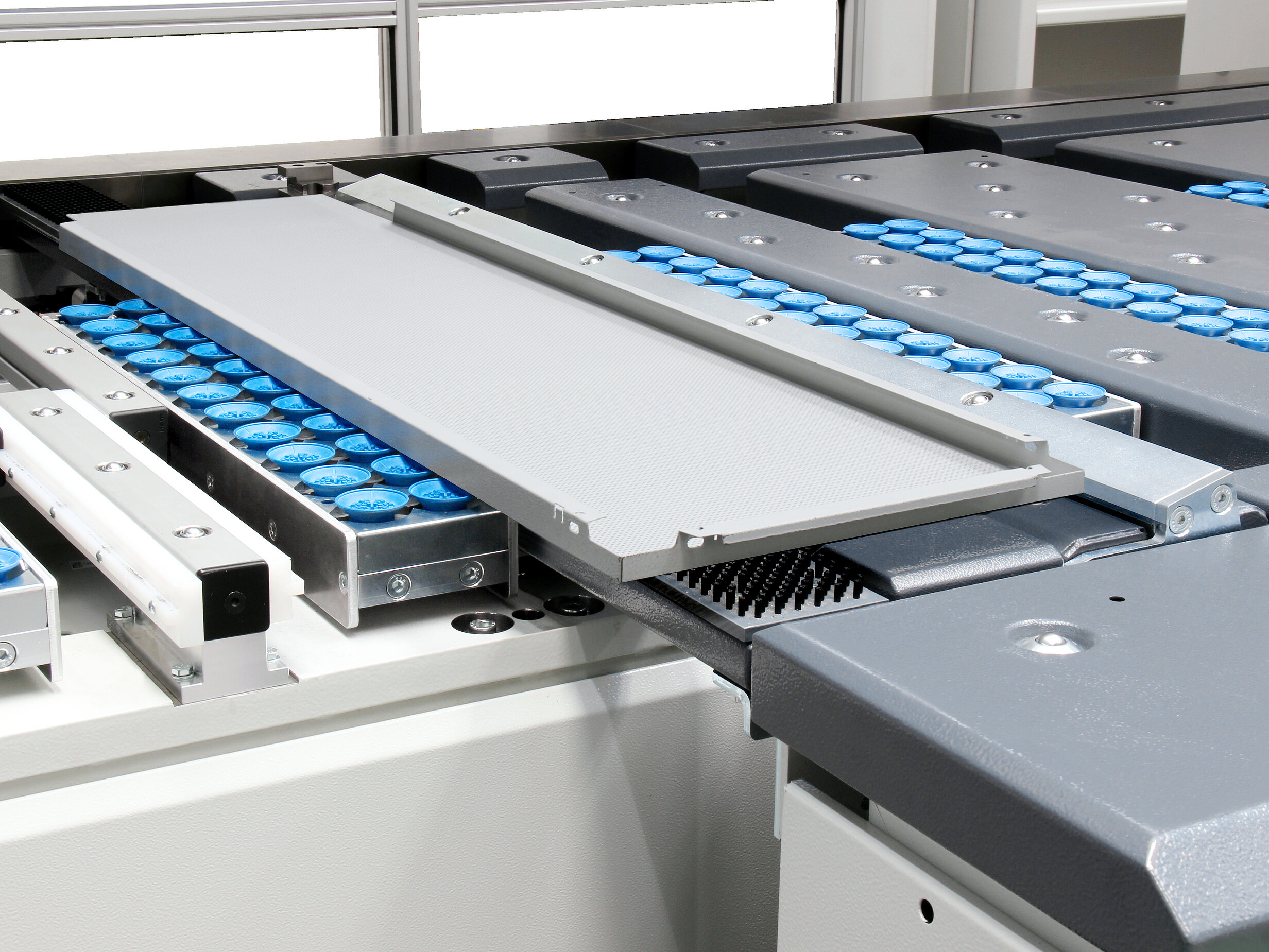

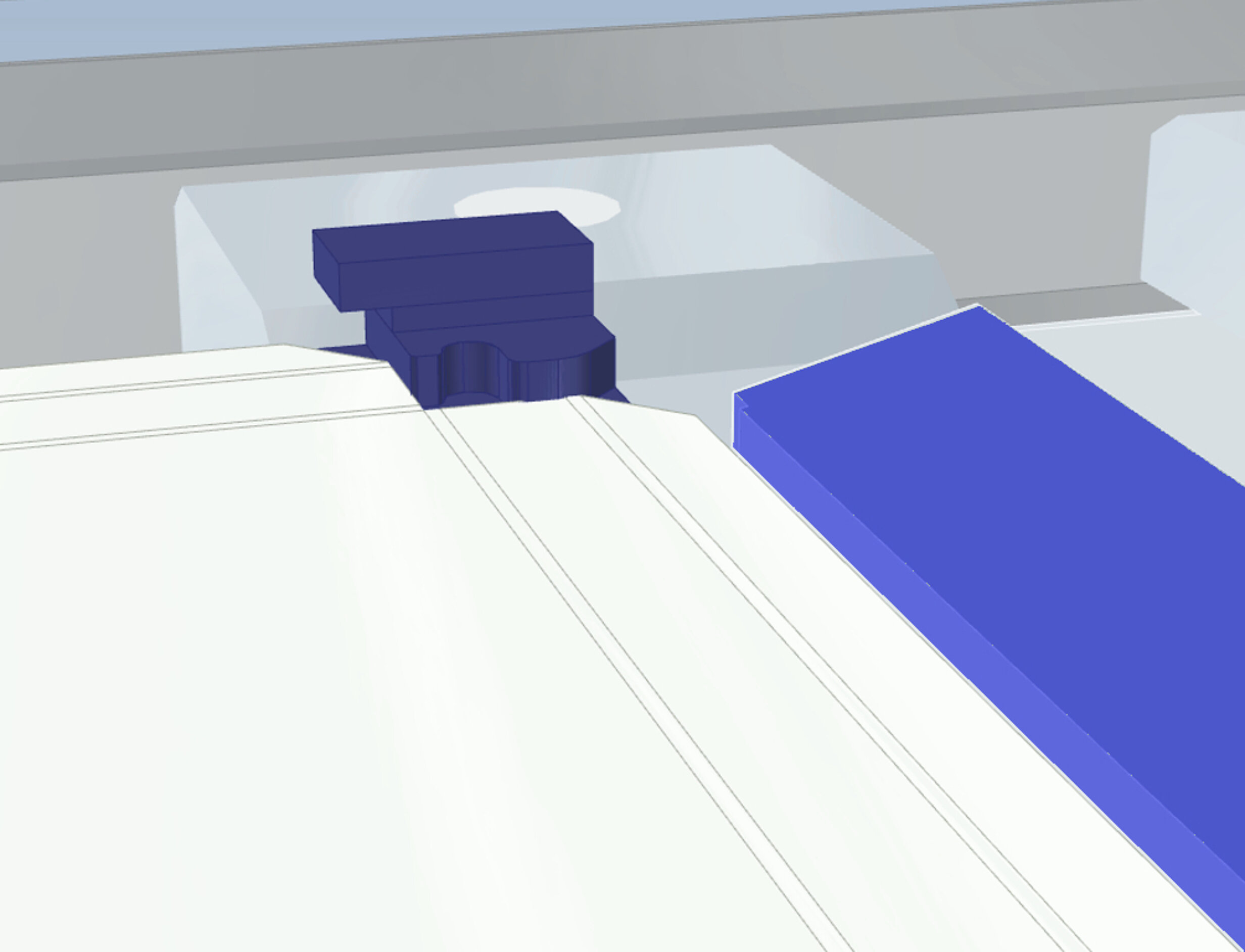

- Schwenkbarer Winkelanschlag für schmale lange Teile
- Sicherheitslichtschranke und farbige LED Zutrittsanzeige

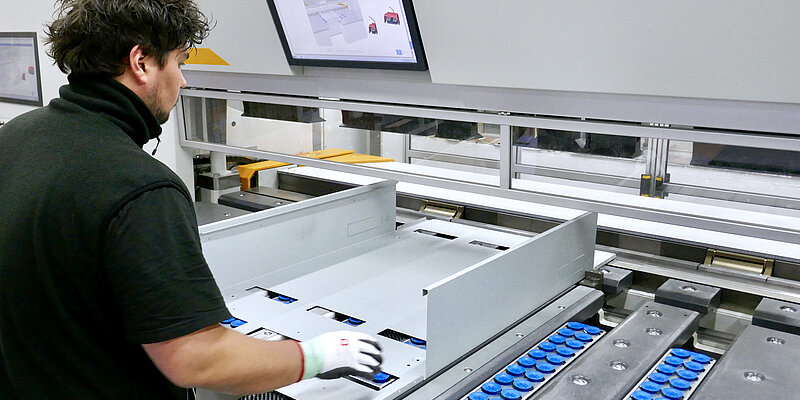

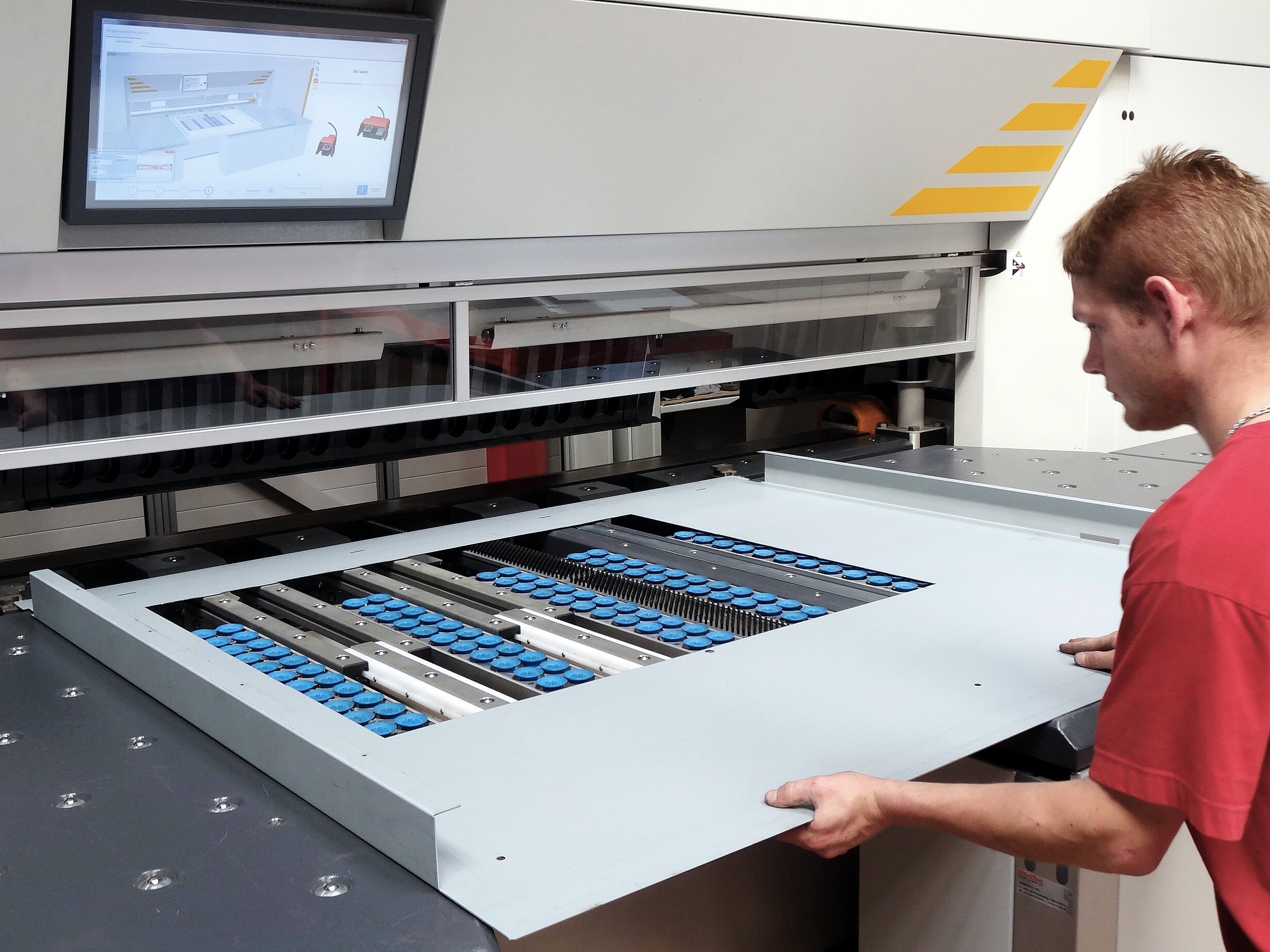

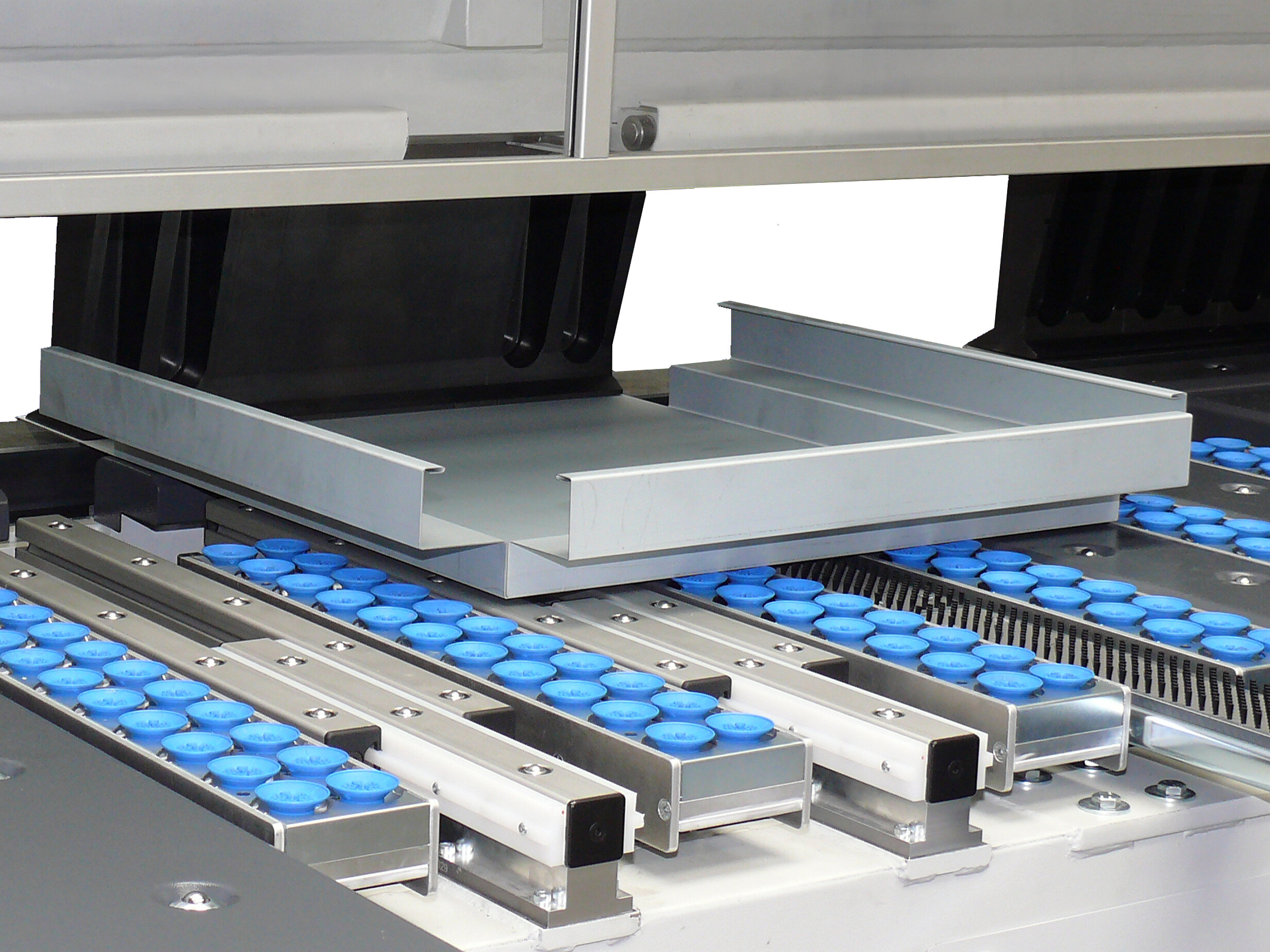

Biegeteile präzise positionieren
Nach dem Ausrichten übernehmen die Sauger des PosLift-Anschlagsystems das Biegeteil und positionieren es mit einer Präzision von +/- 0.01 mm für jede Biegung. Das UpDownCenter stellt eine Seite des Biegeteils automatisch fertig, ehe der Bediener das Werkstück auf die nächste Seite dreht.
- Leichtes Arbeiten. Biegeteil bleibt auf dem Auflagetisch liegen.
- Kein Fachkräfte-Bedienerniveau erforderlich
- Eine Person kann selbst große und schwere Teile alleine biegen
- Auch dünne und knickempfindliche Platinen gut zu handhaben
- Sicheres und ergonomisches Arbeiten
- Kein kräftezehrendes Hochführen und Halten der Biegeteile
- 8 Vakuummodule mit jeweils 22 Saugern halten das Biegeteil sicher

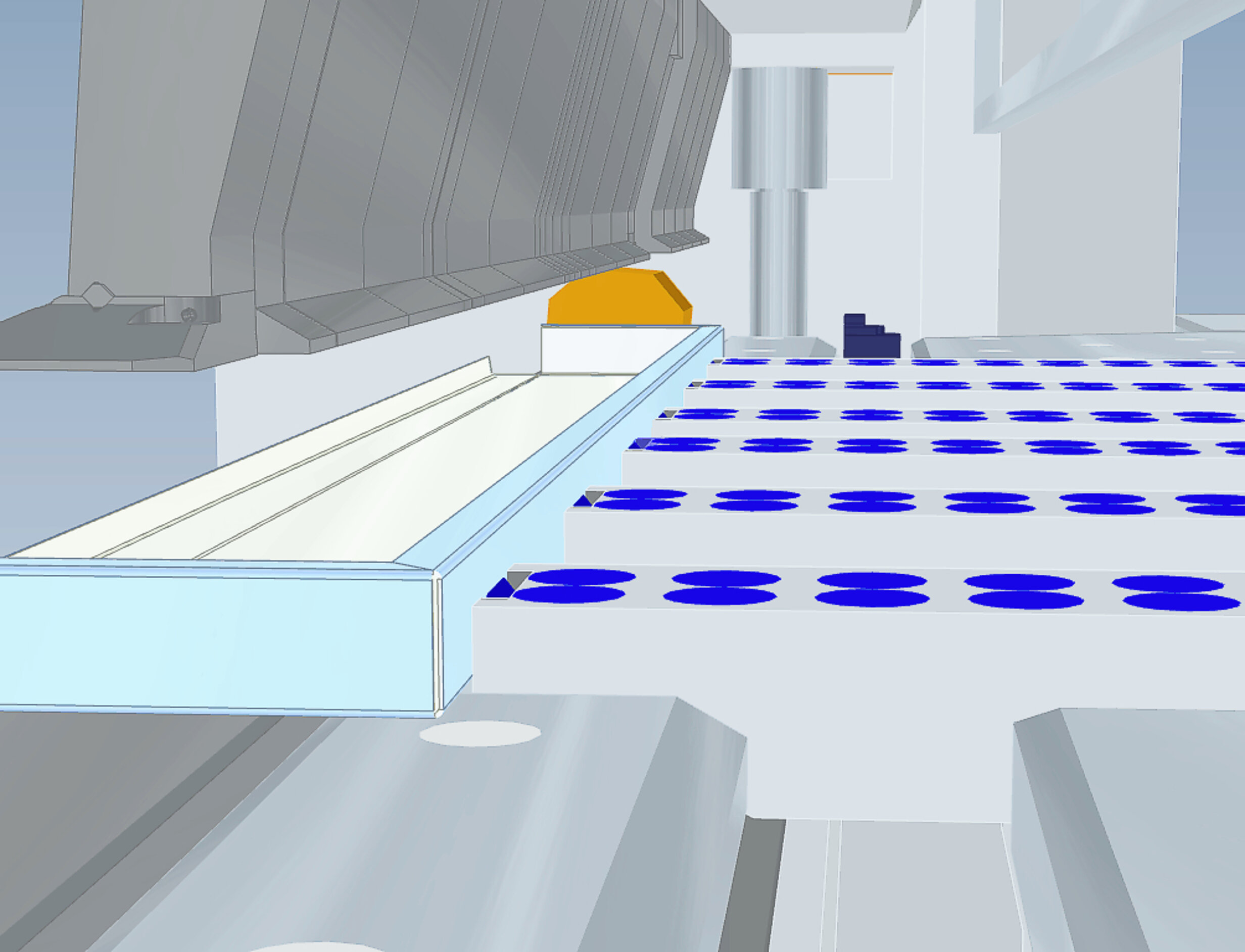

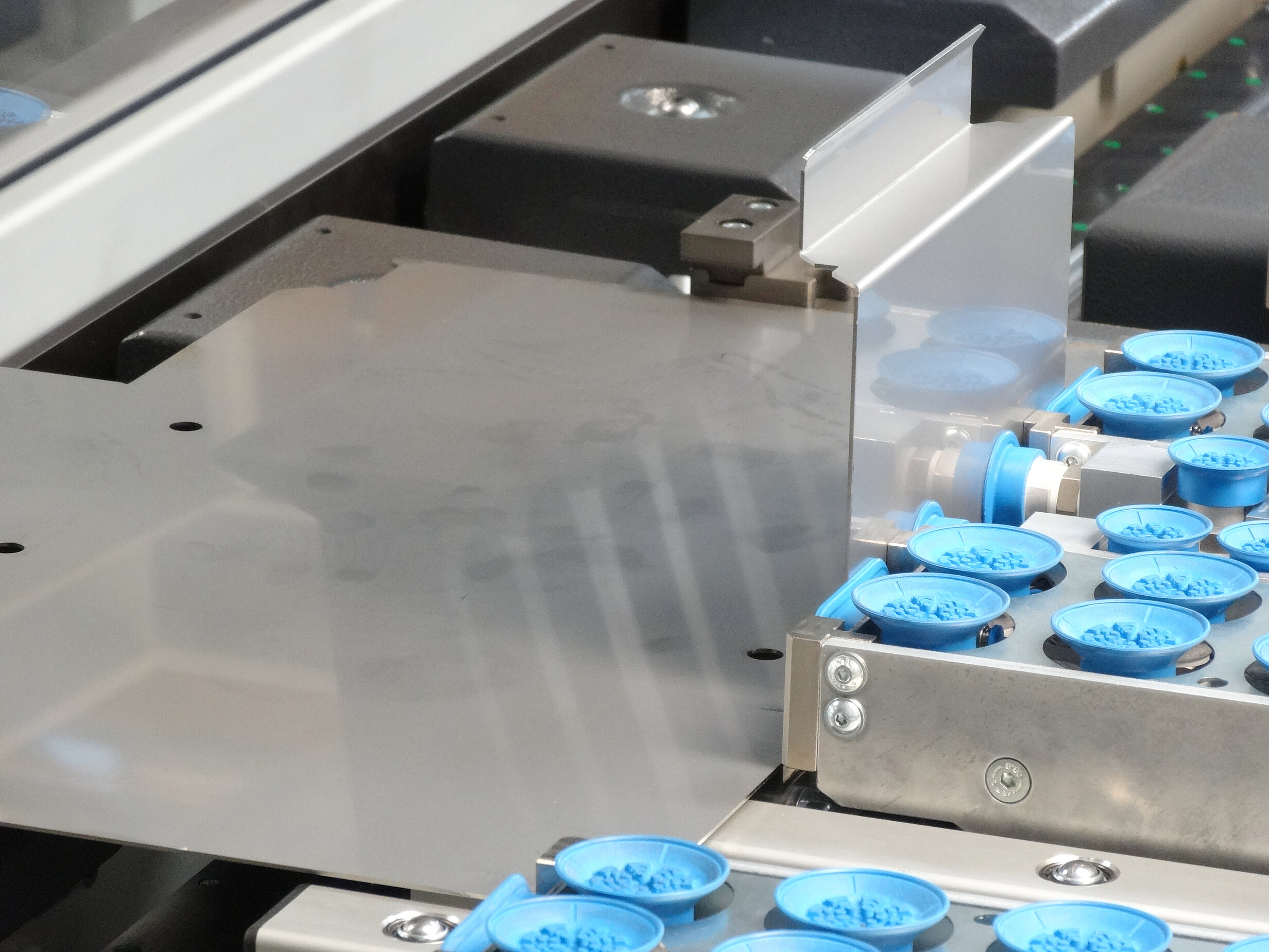

- 10 Frontsauger zum Positionieren sehr schmaler Biegeteile

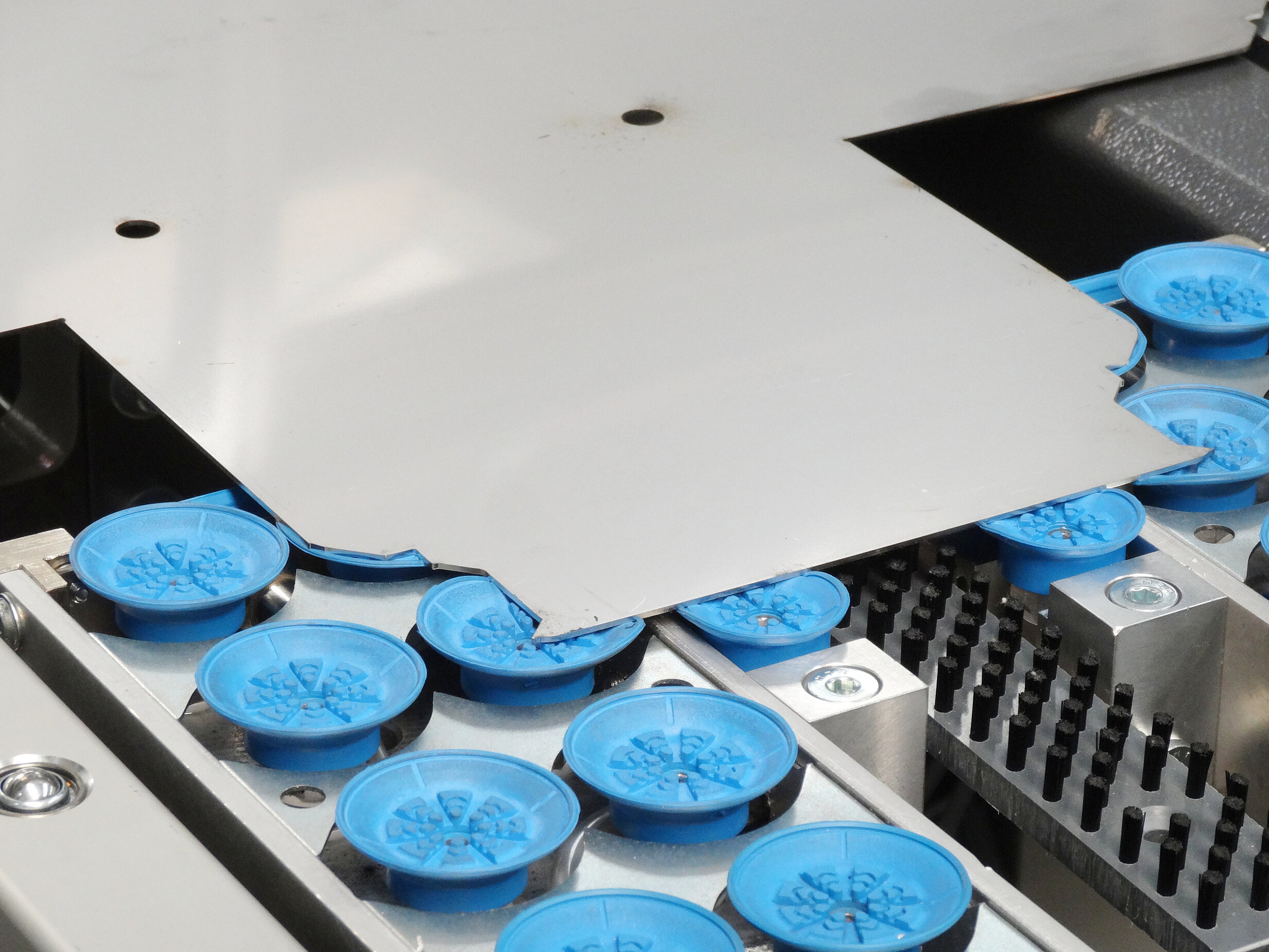

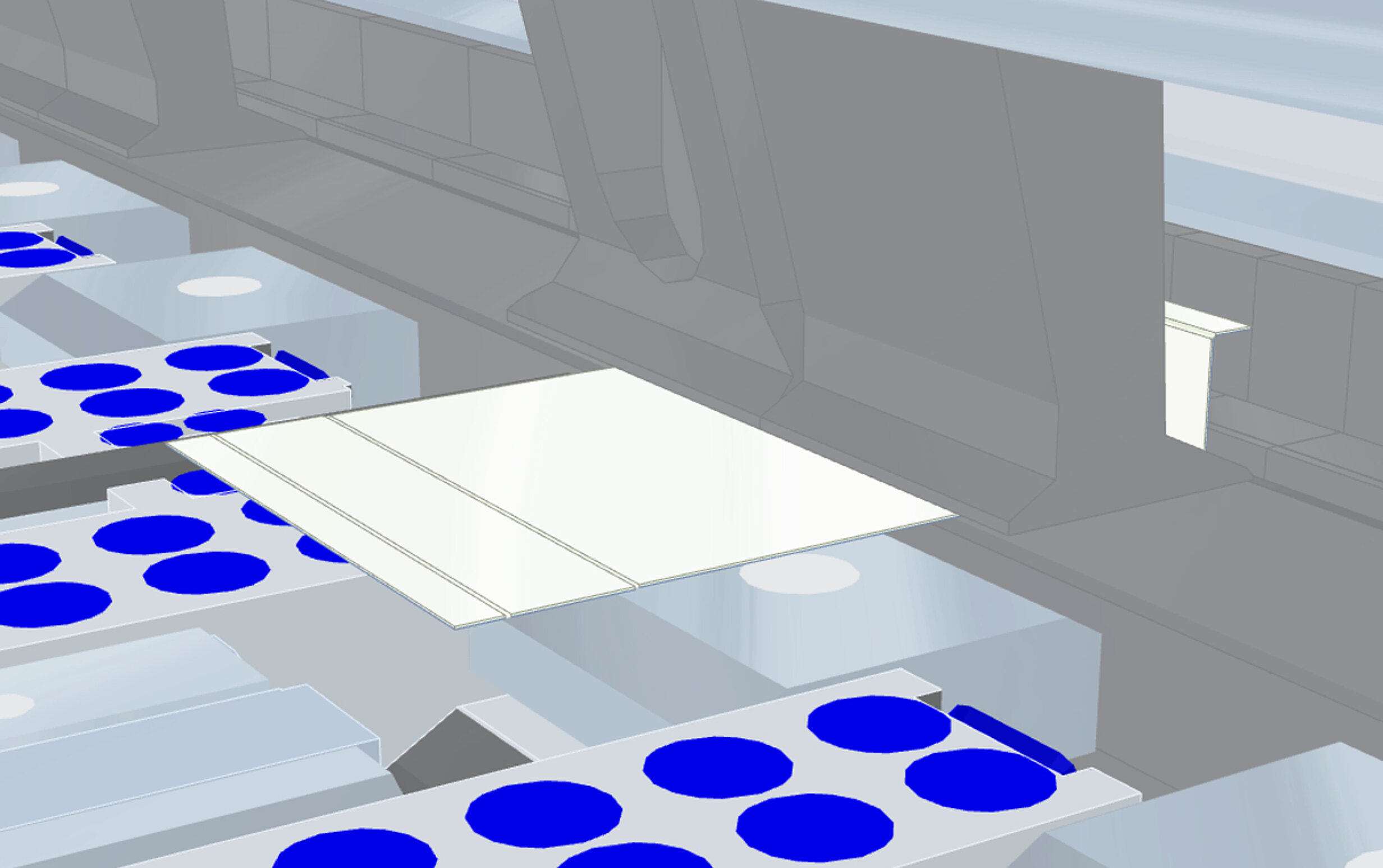

- Kleinteilesauger erweitern das Anwendungsspektrum bei kleinen Platinen
- 12 Saugerkreise für optimale Energieeffizienz
- Software erkennt Löcher in Teilen und berechnet den Vakuumbedarf
- Vakuummodule können Teile mit negativen Schenkeln bis 85 mm anheben
- Vakuumpumpe erzeugt die benötigte Druckluft
- Vakuummodule senken sich zum Drehen des Biegeteils ab
- Auflagetisch in J-Form zur Unterstützung großer Werkstücke

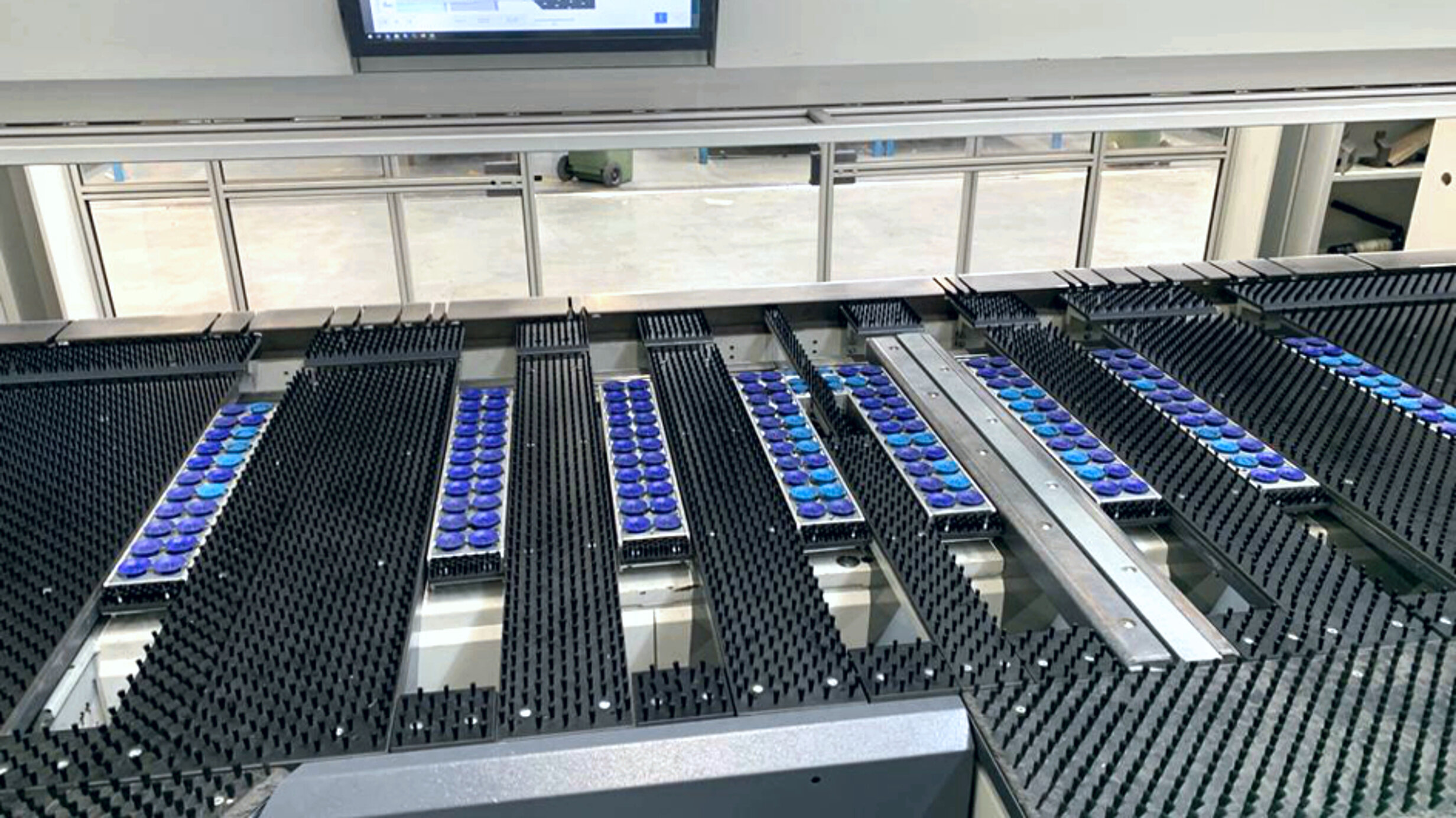

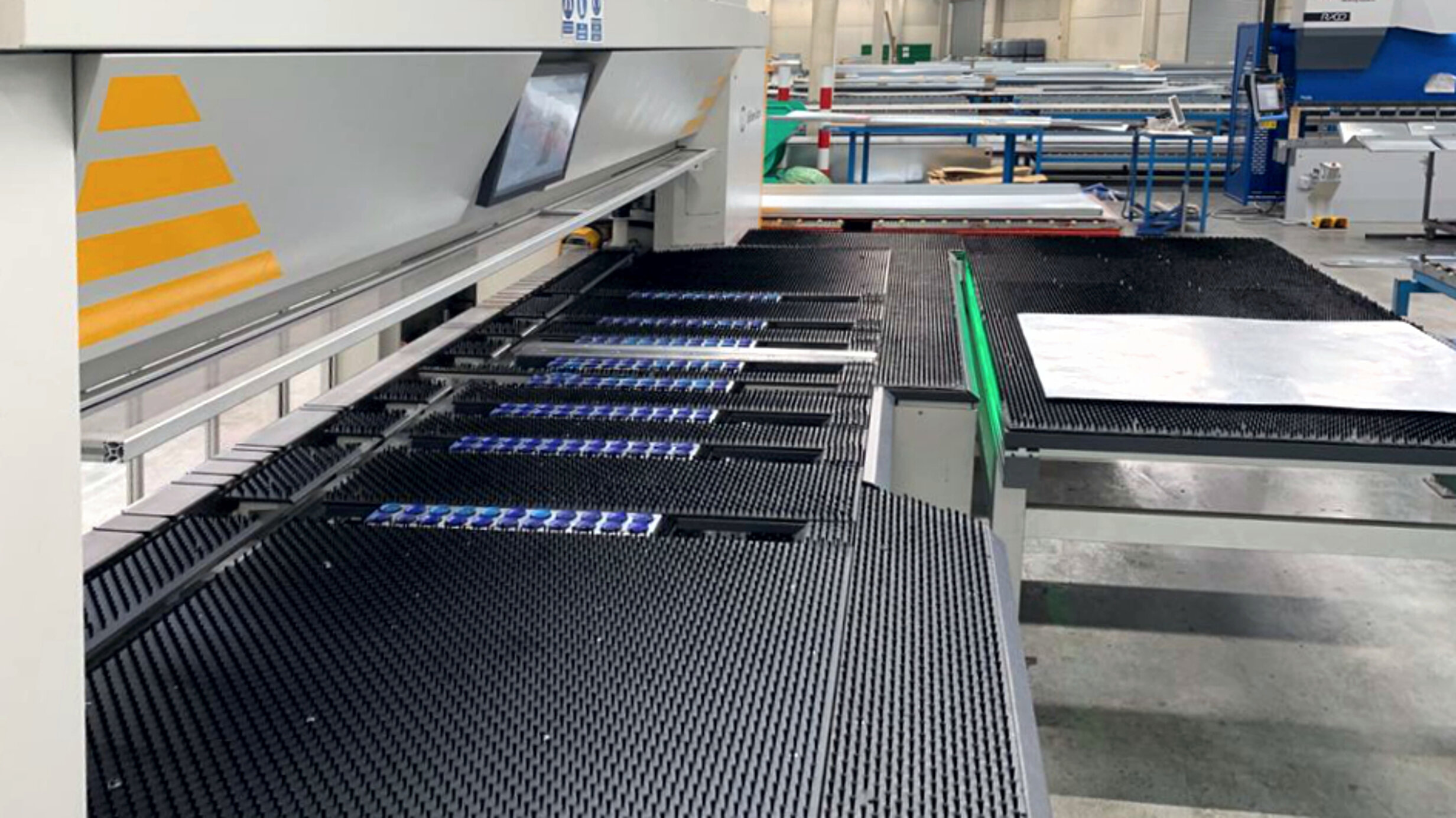

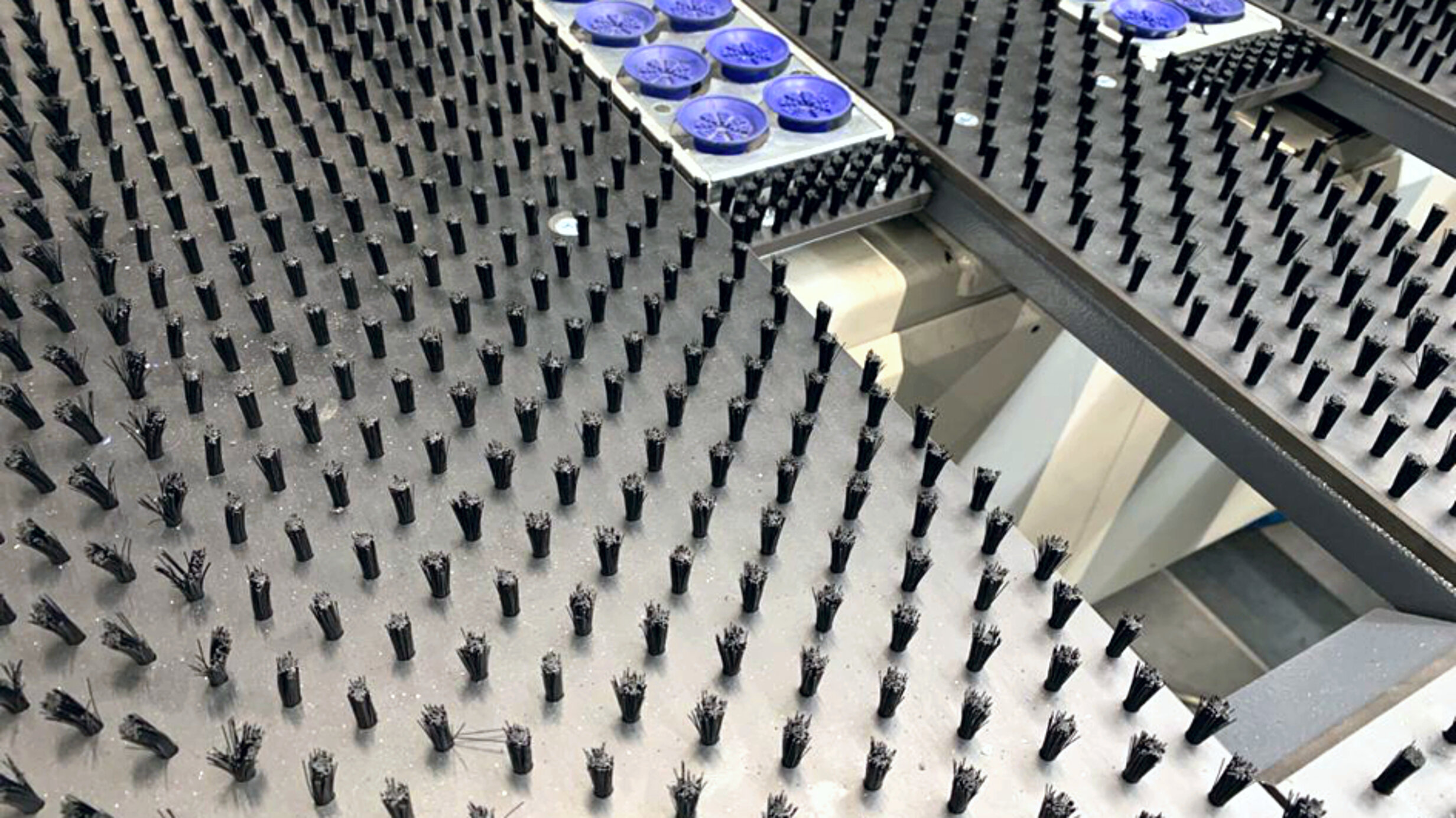

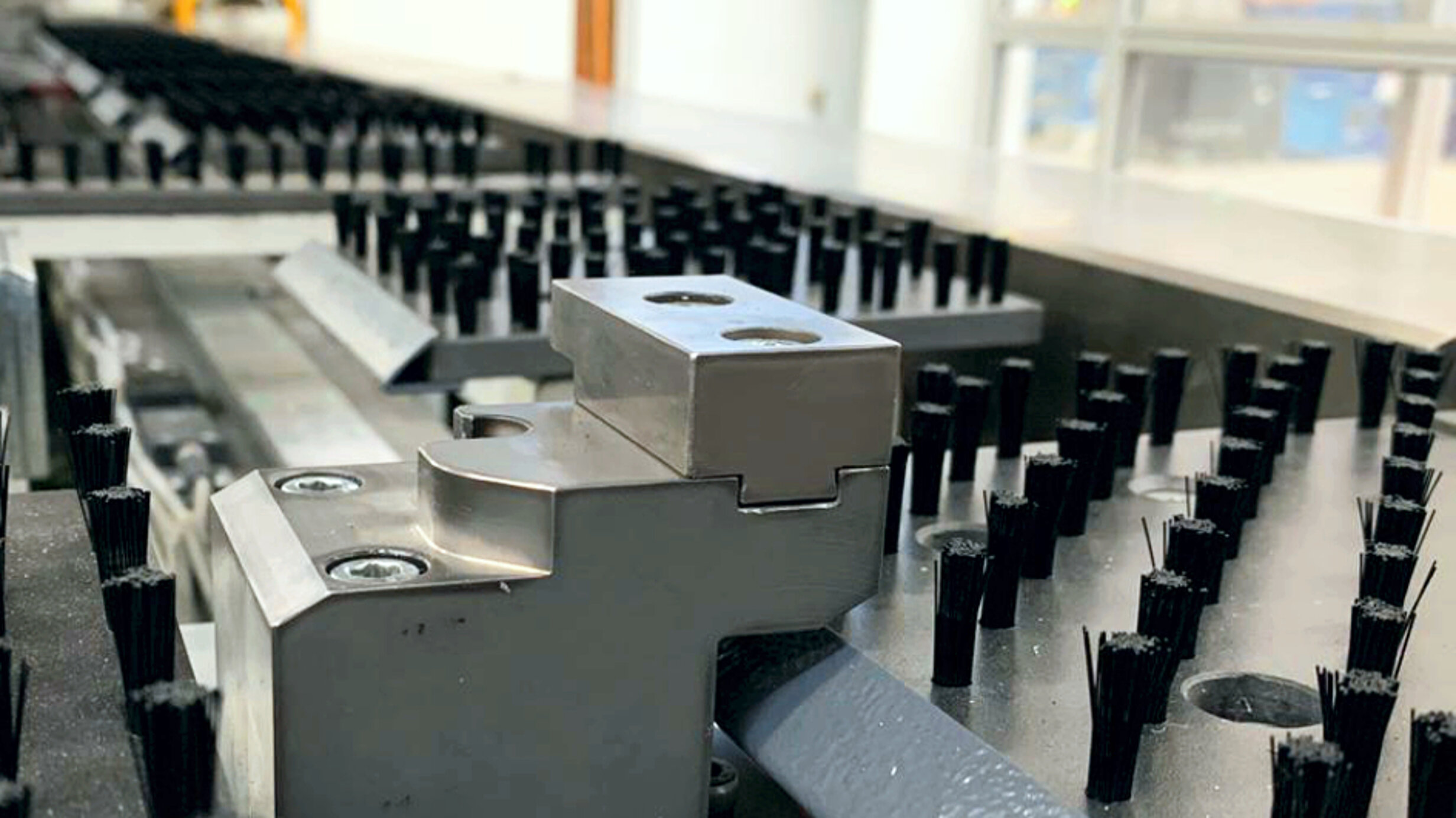

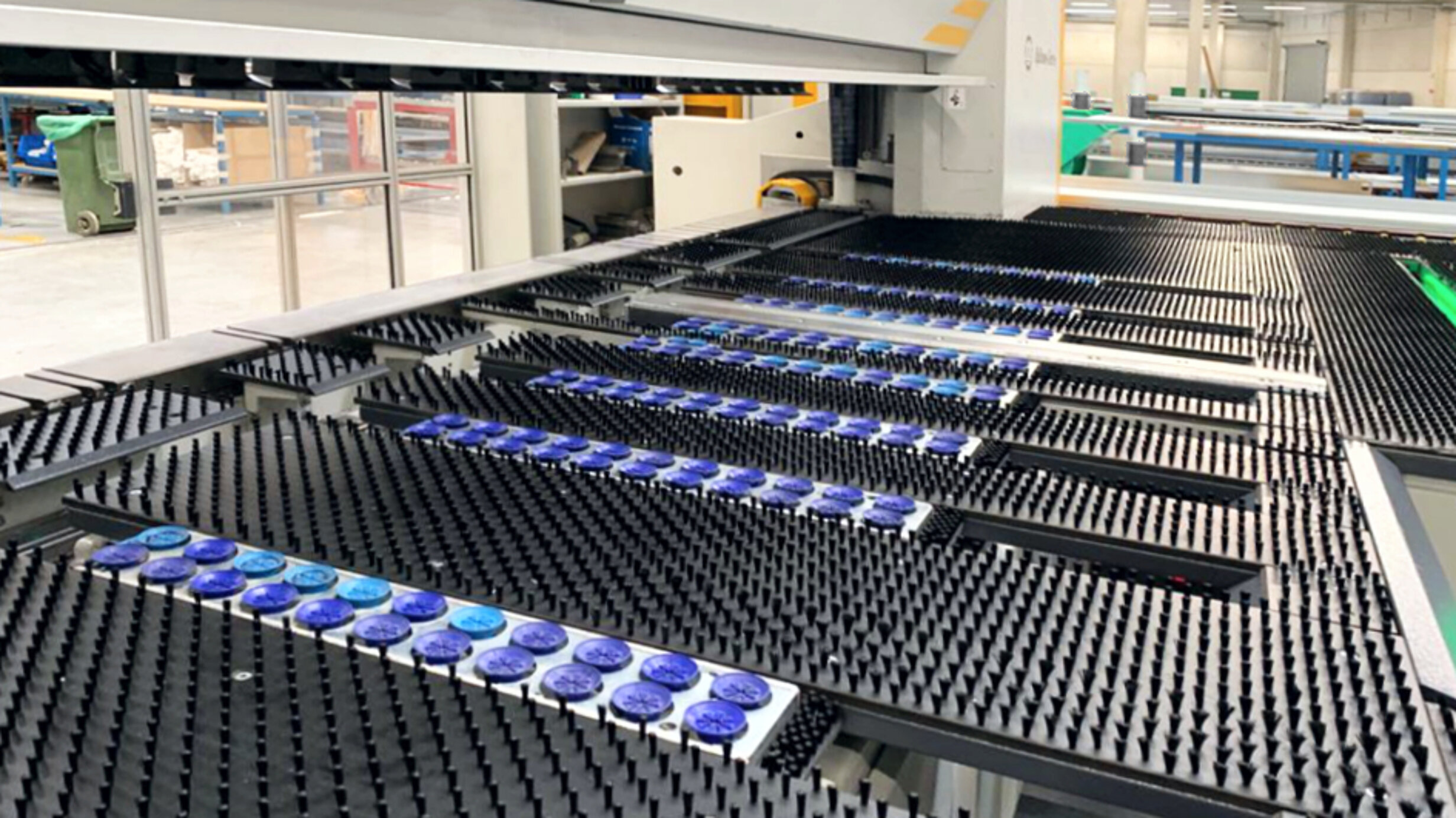

PosLift-Positioniersystem mit Bürstentisch
Das RAS UpDownCenter Biegezentrum ist auch mit einem Bürstentisch erhältlich. Diese Lösung ist sehr nützlich für extrem dünne Bleche, wie sie beispielsweise bei Kühltheken und im Ladenbau zum Einsatz kommen.
- Leichtes und schnelles Arbeiten.
- Auch dünne und knickempfindliche Platinen gut zu handhaben.
- Verhindert Beschädigungen der Bleche beim Beladen und Drehen.
- Verhindert Beschädigungen der Sauger.

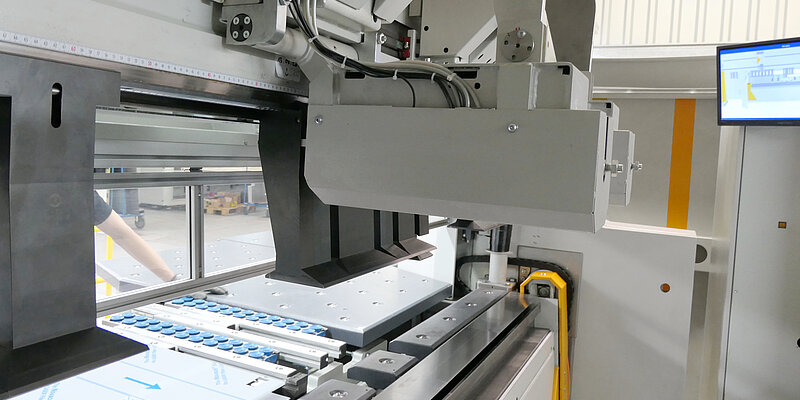

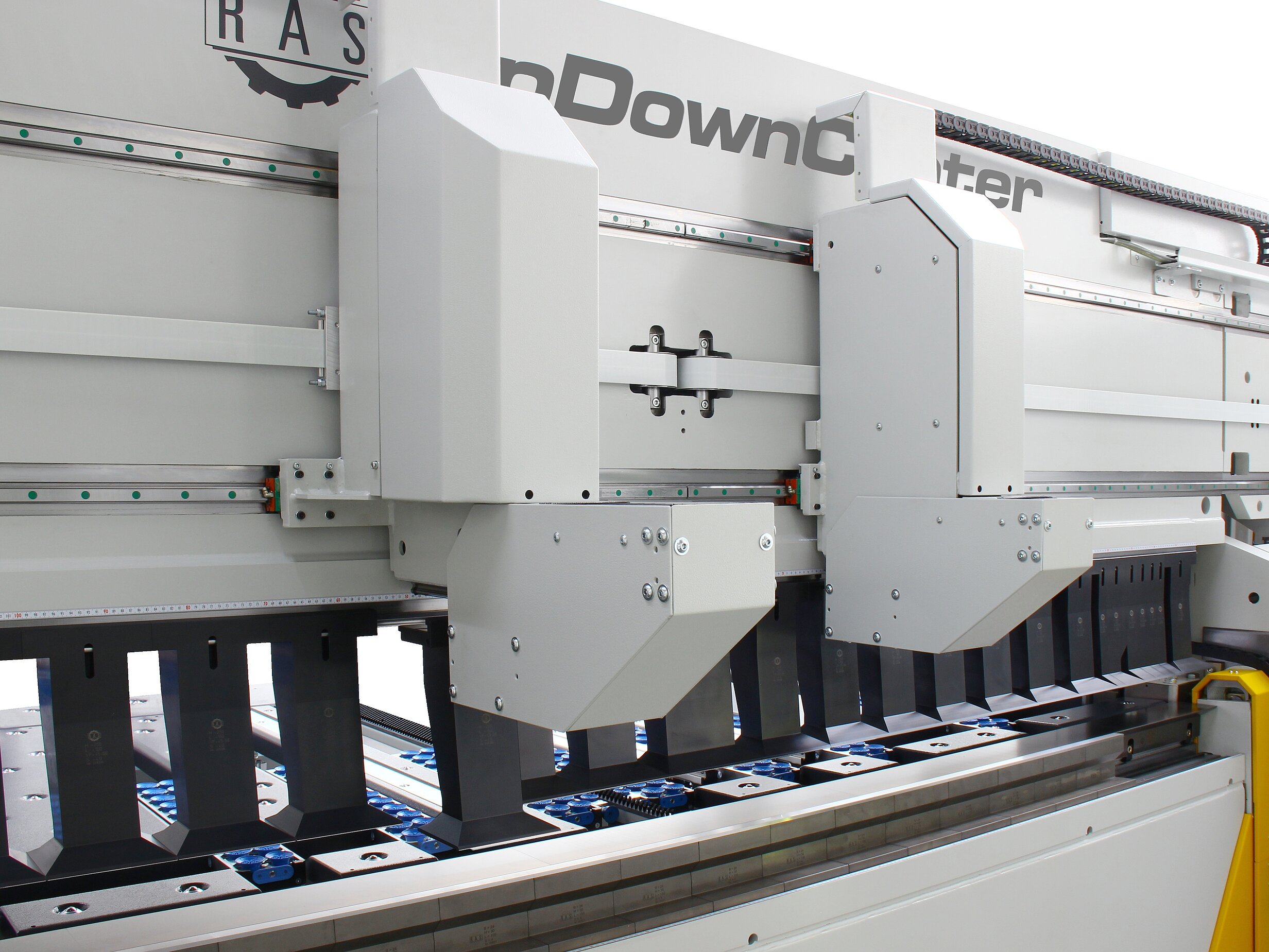

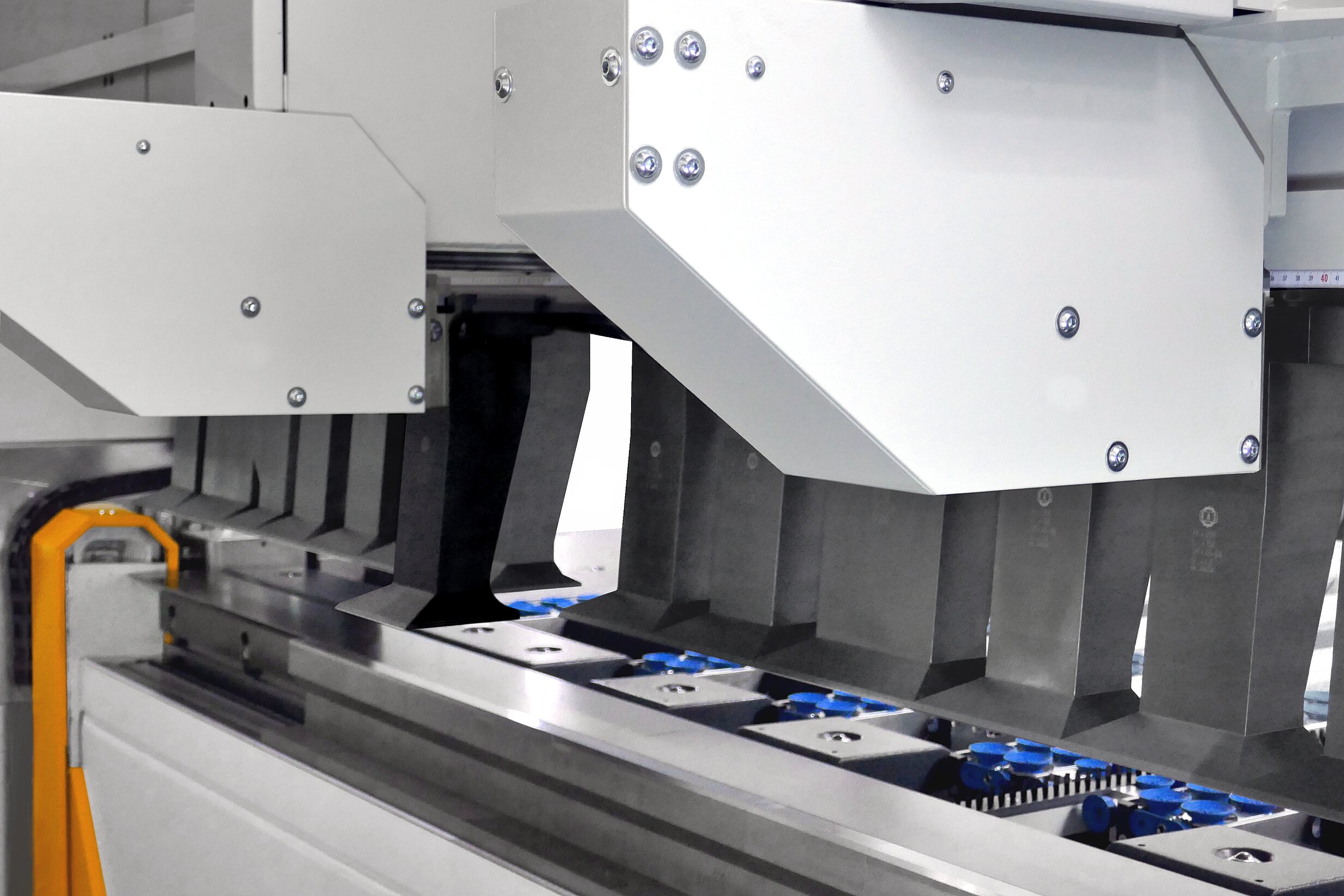

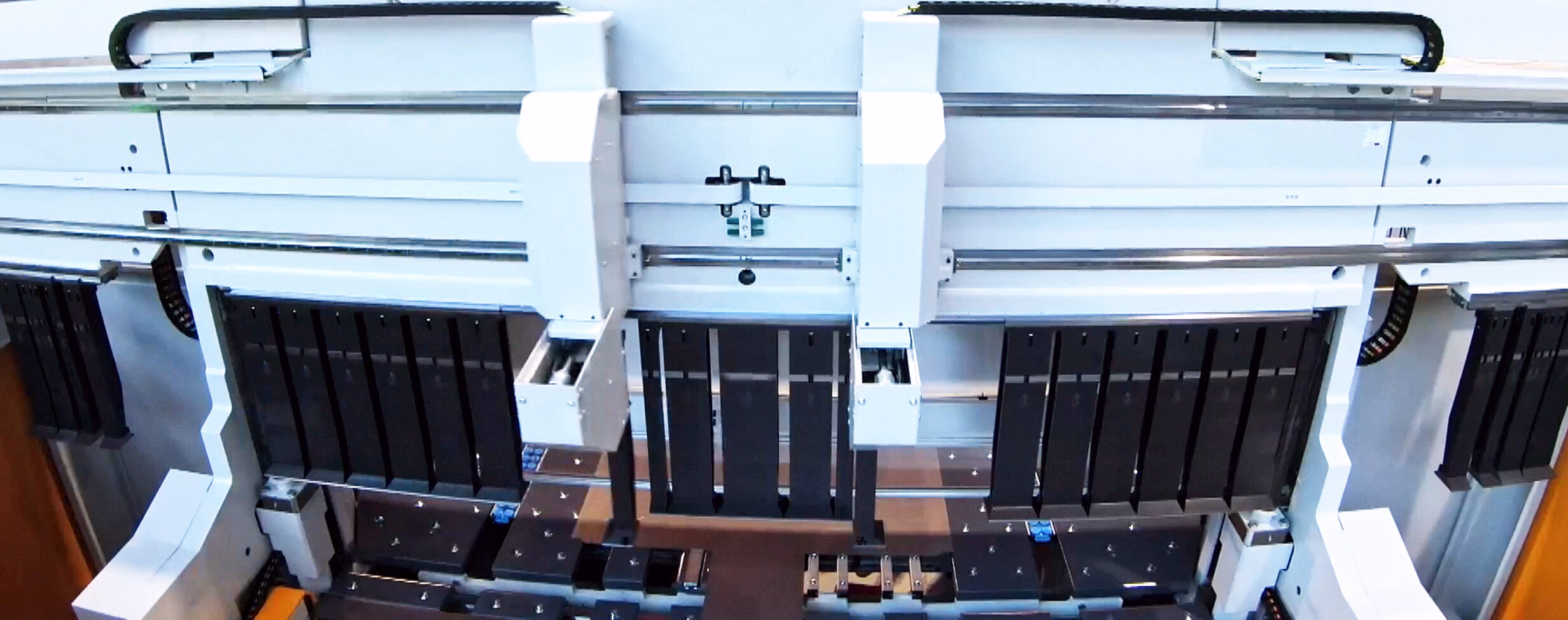

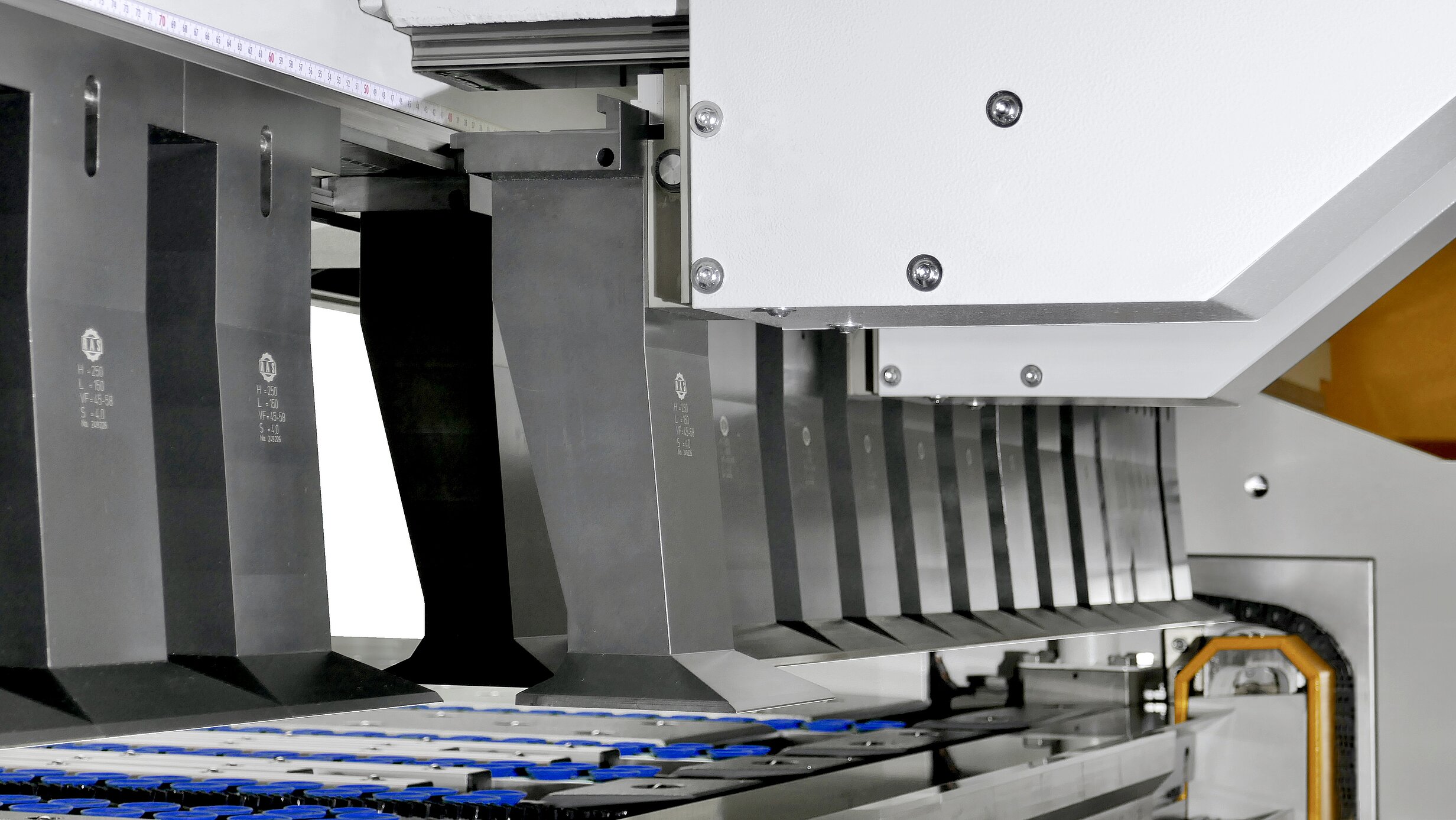

Schneller Werkzeugwechsel
Die Greiferarme des Werkzeugwechslers holen sich die Werkzeuge aus dem Magazin und positionieren sie exakt und wiederholgenau in der Oberwange. Schnelle Rüstzeiten führen zu hoher Produktivität und geringen Stückkosten.
- Kleine Fertigungslose wirtschaftlich biegen
- Software berechnet schnellste Wechselfolge
- Rüsten auch schwerer Werkzeuge (300 mm hoch wiegt 15 kg)
- Werkzeugwechsel auch im Biegezyklus (Langseite vor Kurzseite biegen)
- Asymmetrischer Werkzeugaufbau möglich (außermittiges Biegen)
- Werkzeugmagazin links und rechts
- Automatisches Spannen der Werkzeuge
Werkzeuge

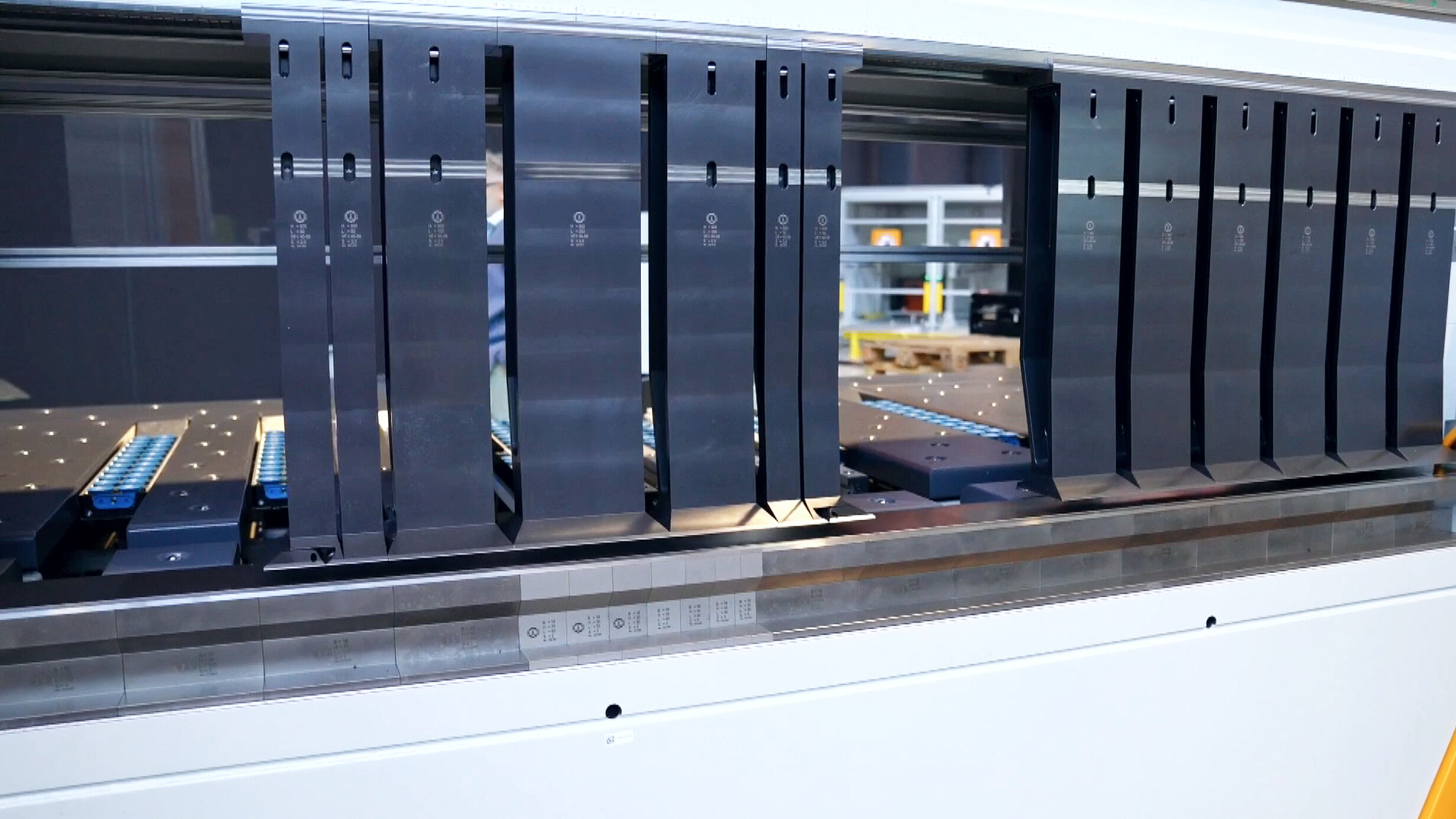

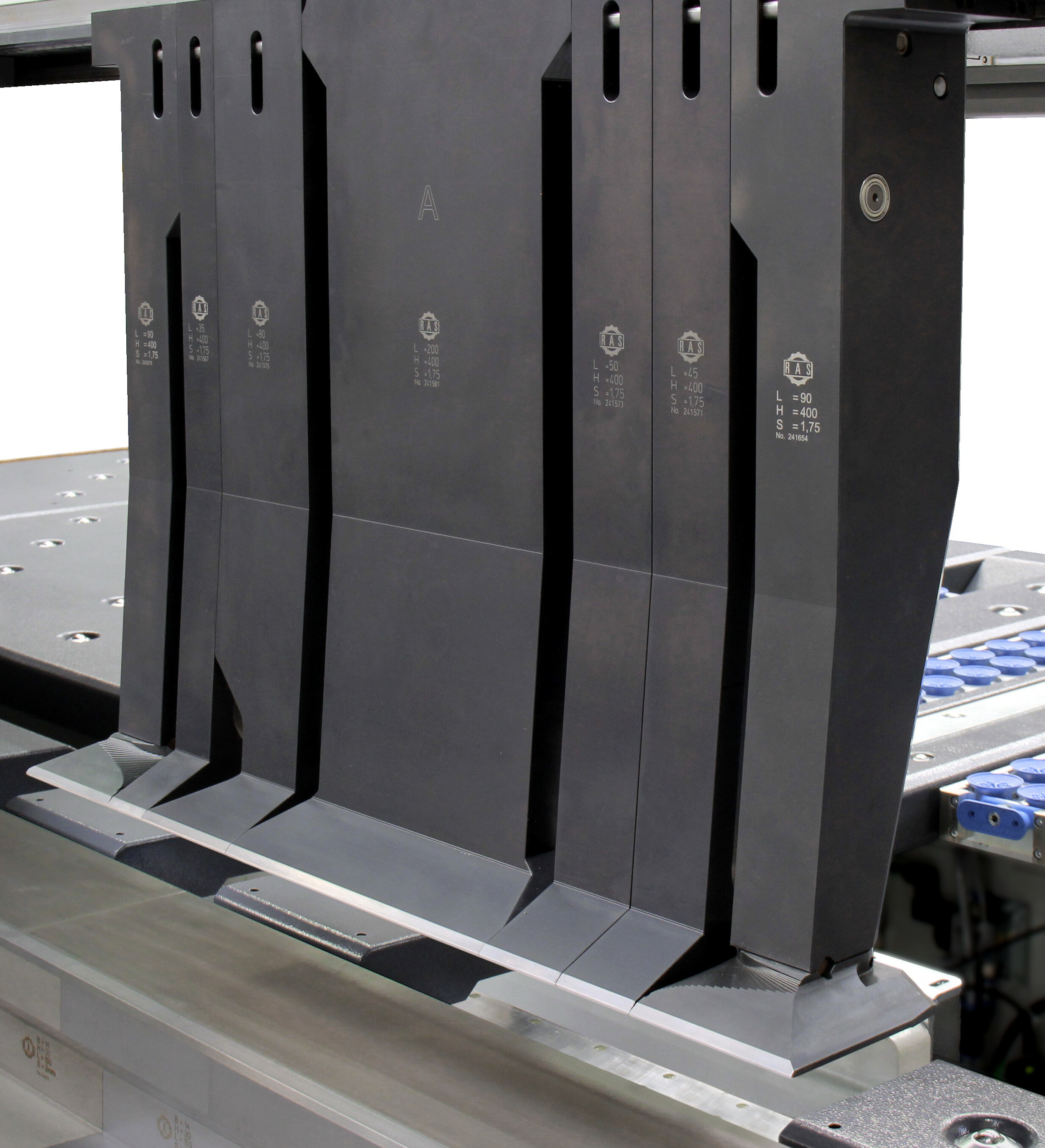

Oberwangenwerkzeuge

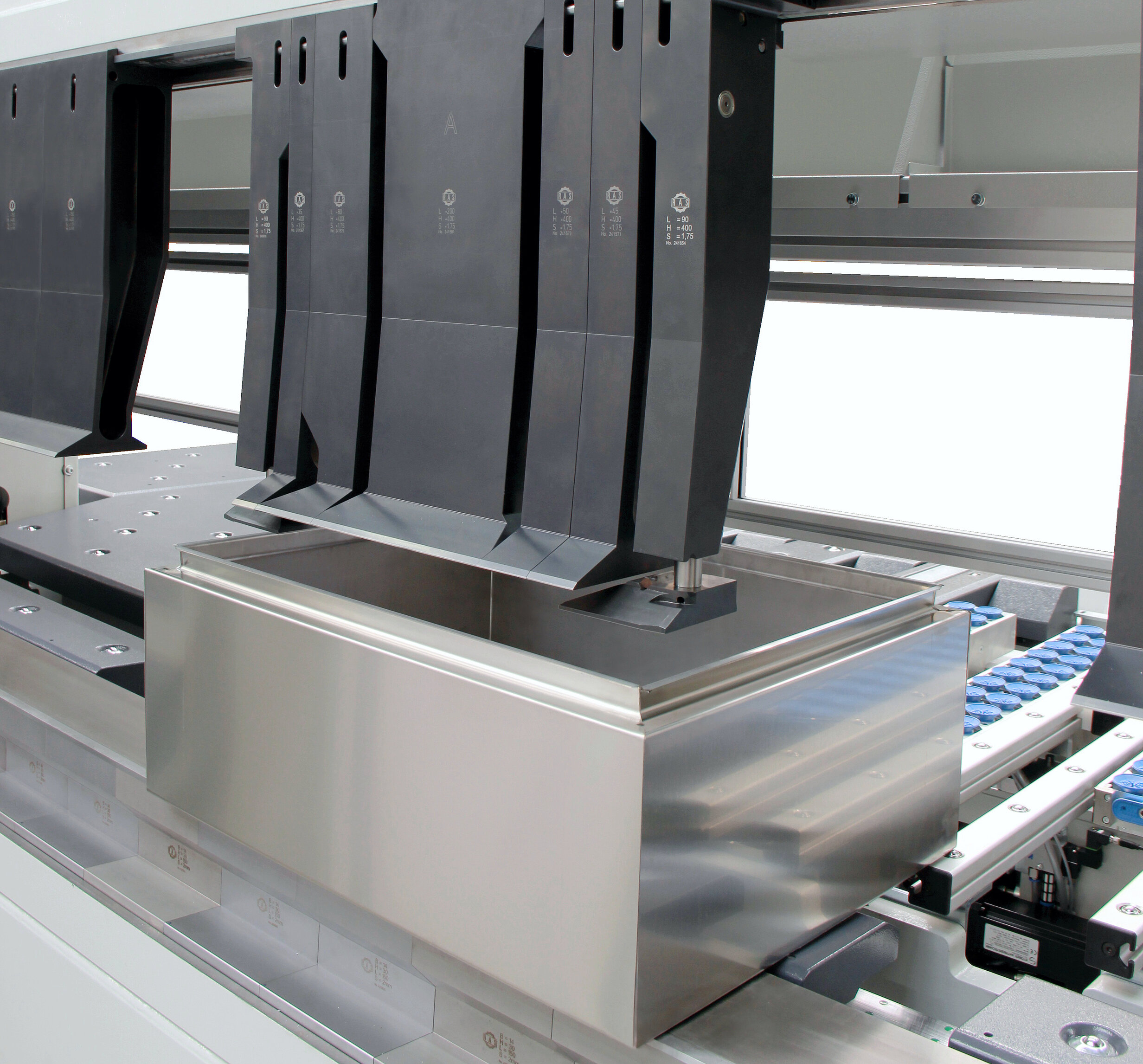

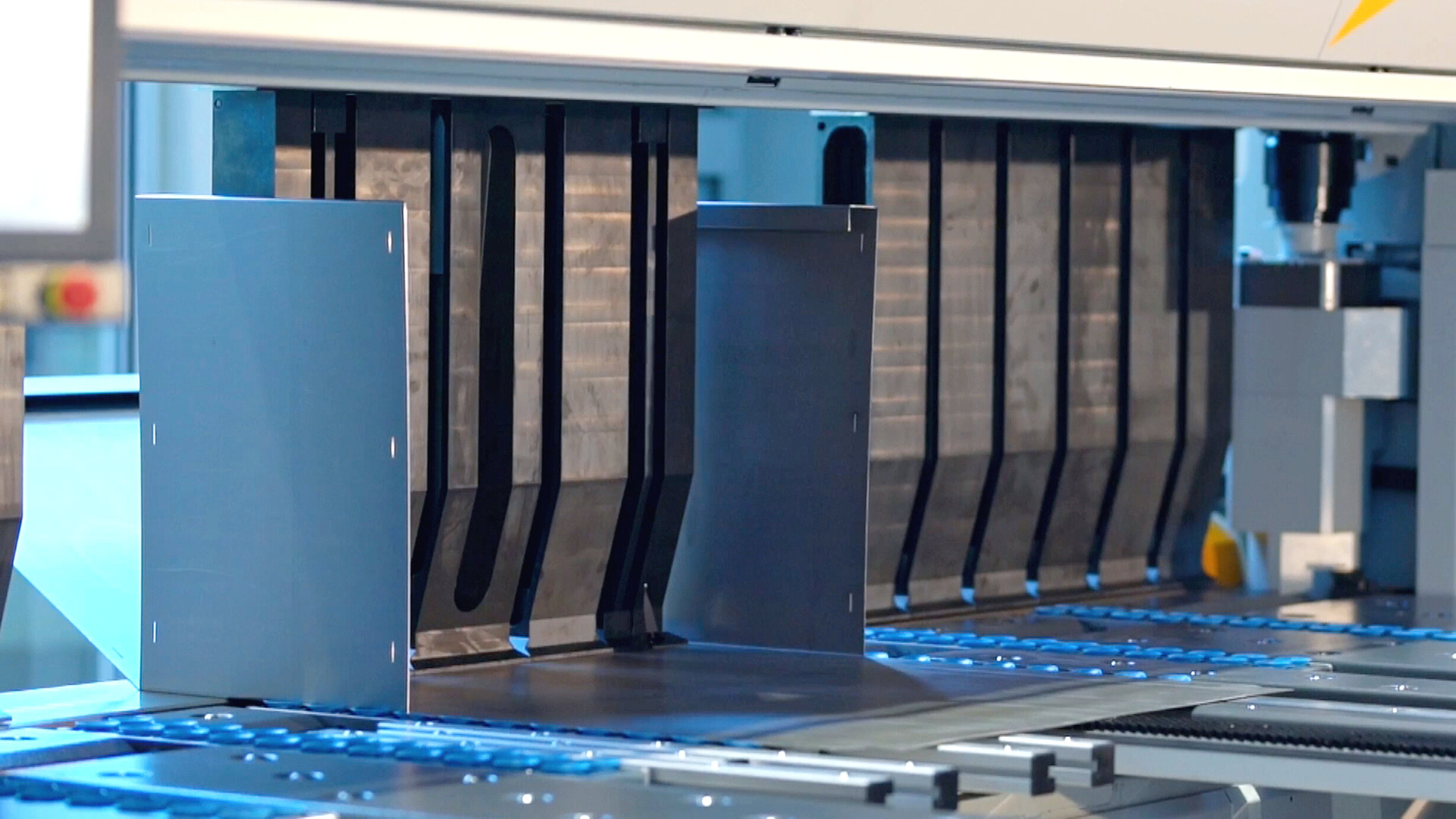

Die Oberwangenwerkzeuge des UpDownCenters-2 sind segmentiert. Damit lassen sich die Werkzeuge für jede Teilelänge individuell zusammensetzen. Mit Werkzeughöhen bis zu 600 mm ist die Maschine auch für tiefe Boxen und Gehäuse bestens gerüstet.
- Nur ein Satz Oberwangenwerkzeuge für große Gestaltungs-Flexibilität
- Werkzeughöhen 250 mm, 300 mm, 350 mm, 400 mm und 600 mm

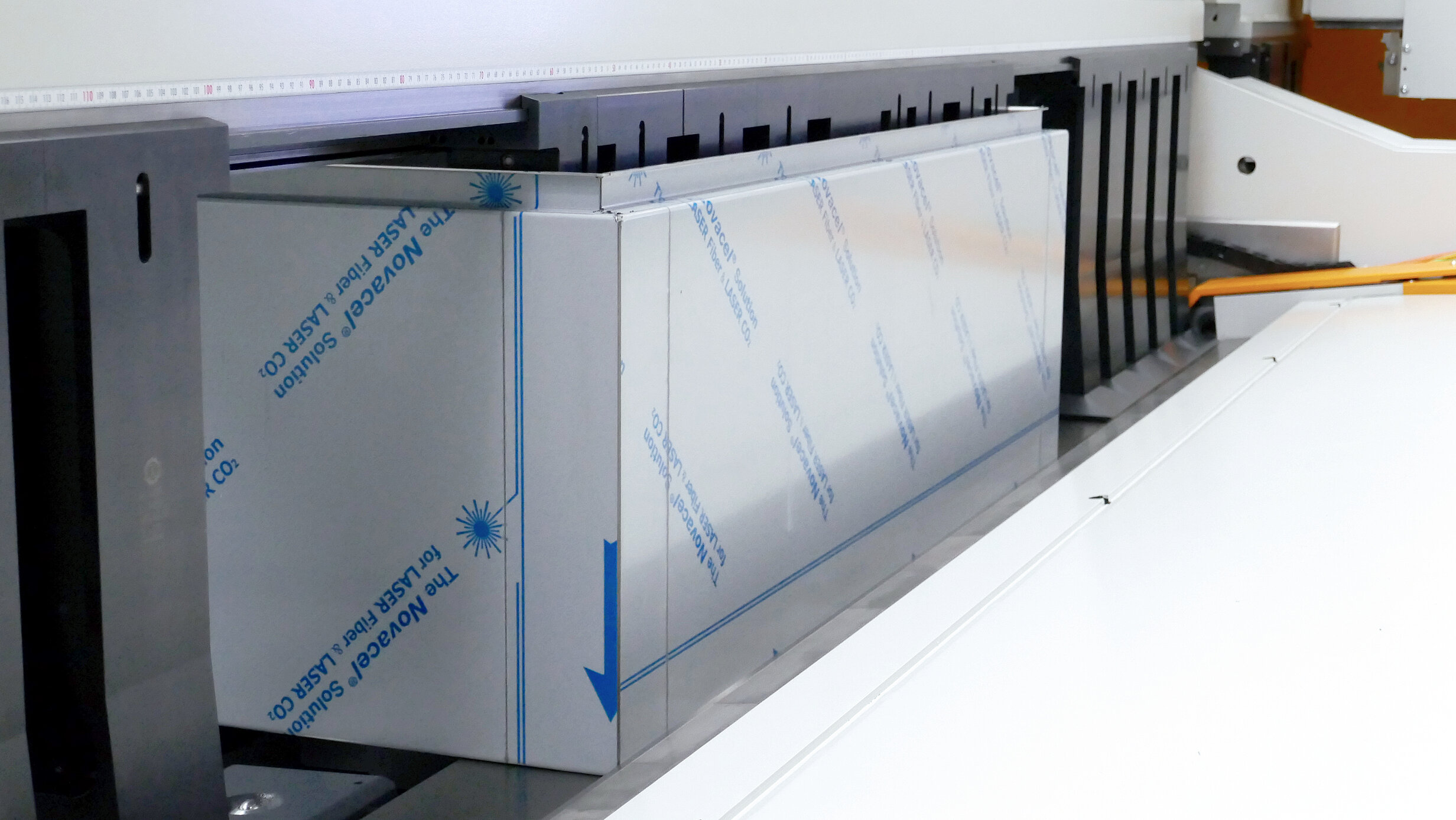

- Biegen hoher vierseitiger Teile

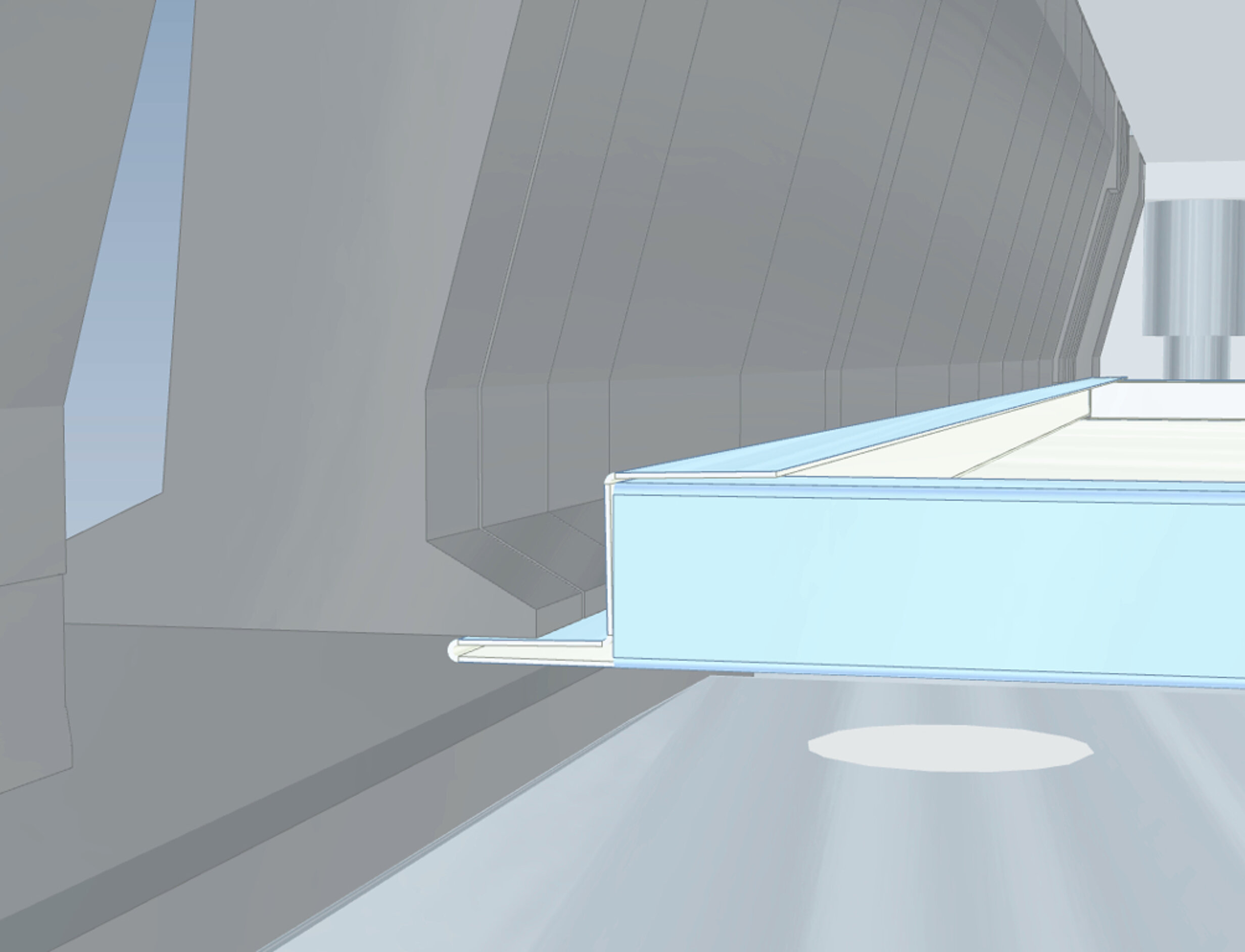

- Werkzeuge mit Ferse zum Zudrücken von Umschlägen
- Kein Werkzeugverschleiß

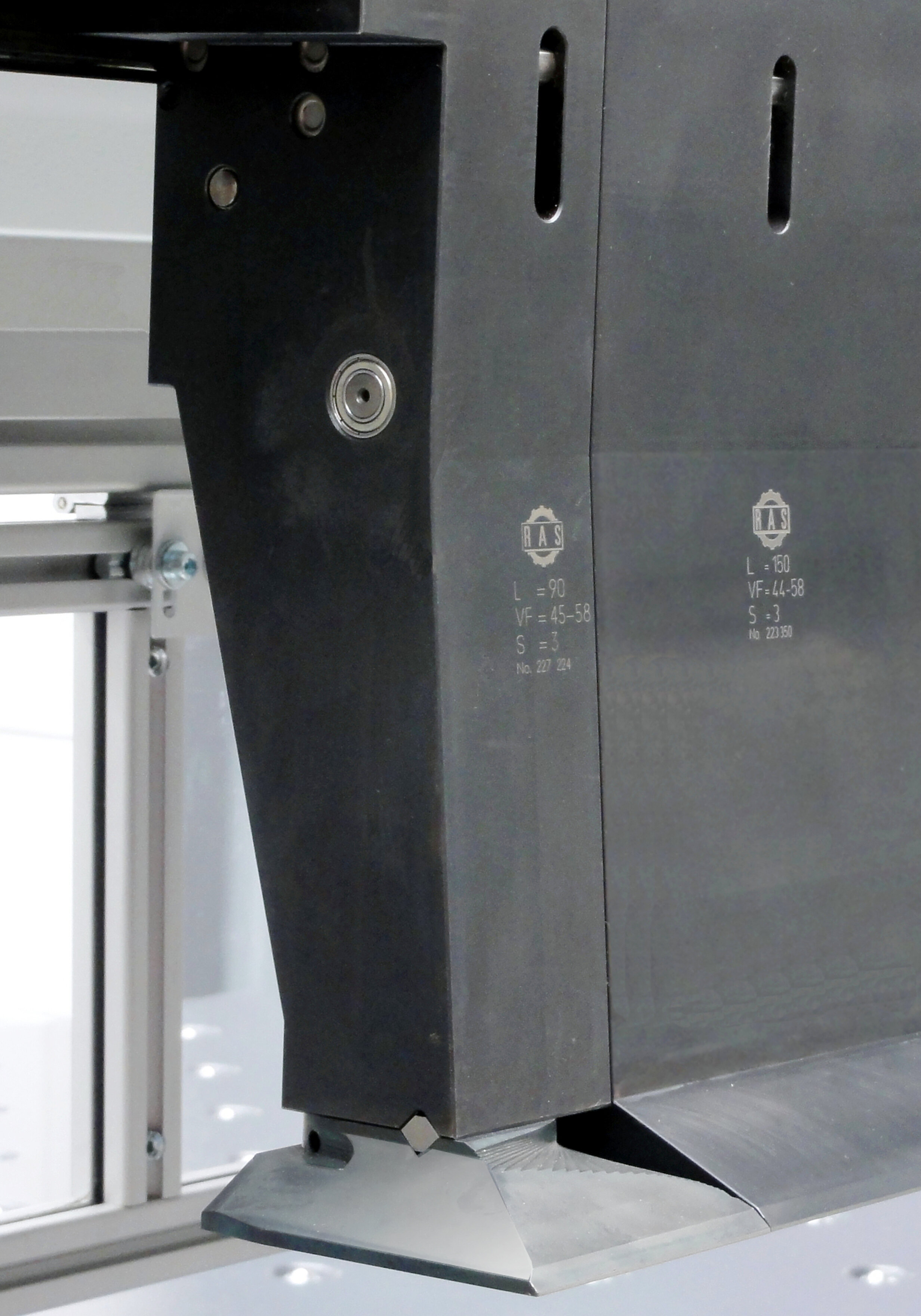

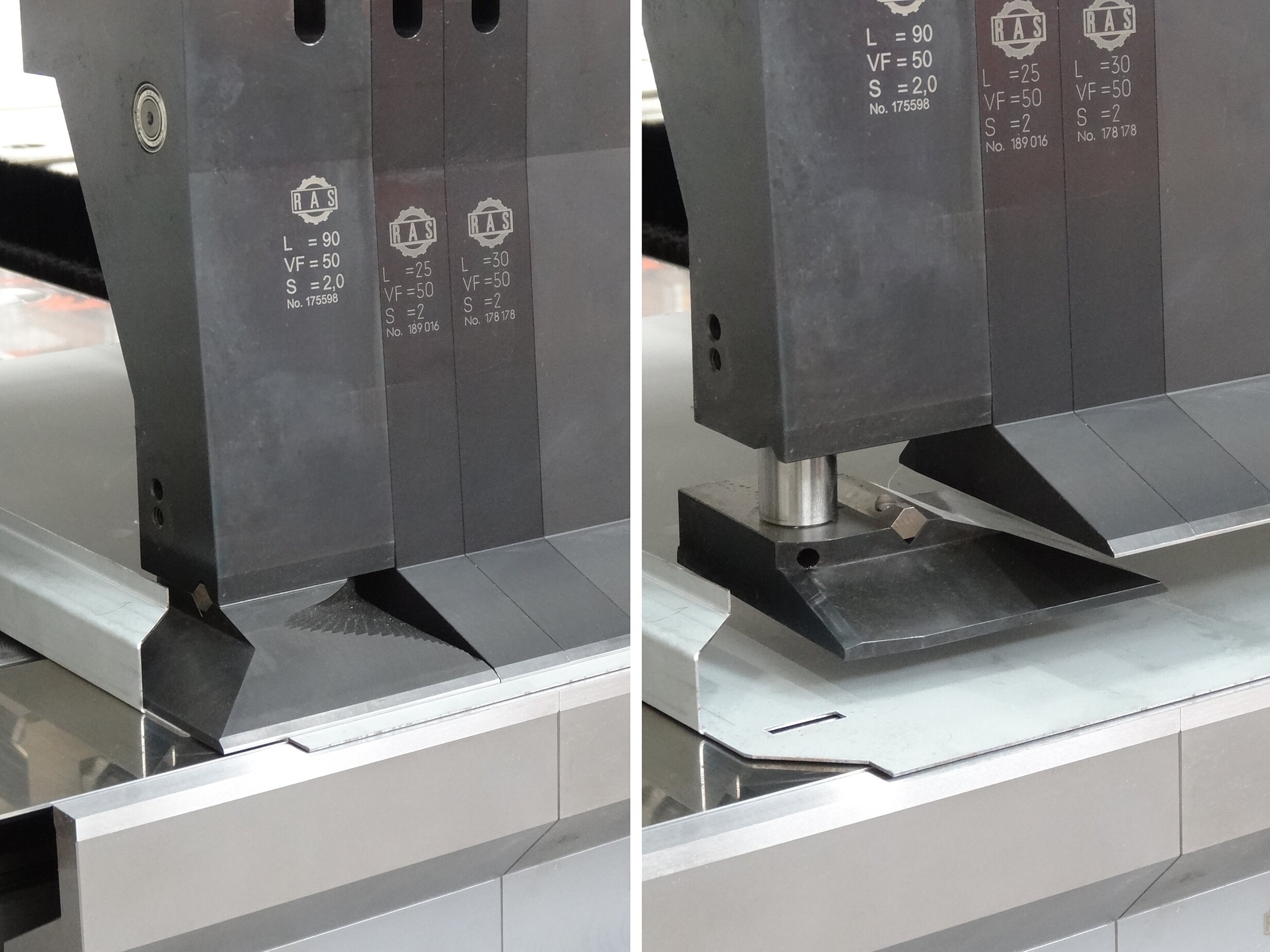

Drehfuß-Eckwerkzeuge
Die Drehfuß-Eckwerkzeuge können unter seitlich vorgebogene Schenkel eintauchen und wieder austauchen.
- Biegeteilspektrum erweitert
- Vierseitig gebogene Teile mit seitlichen C-Biegungen machbar
- Rüsten durch Werkzeugwechsler
- Flexible Position innerhalb der Arbeitslänge

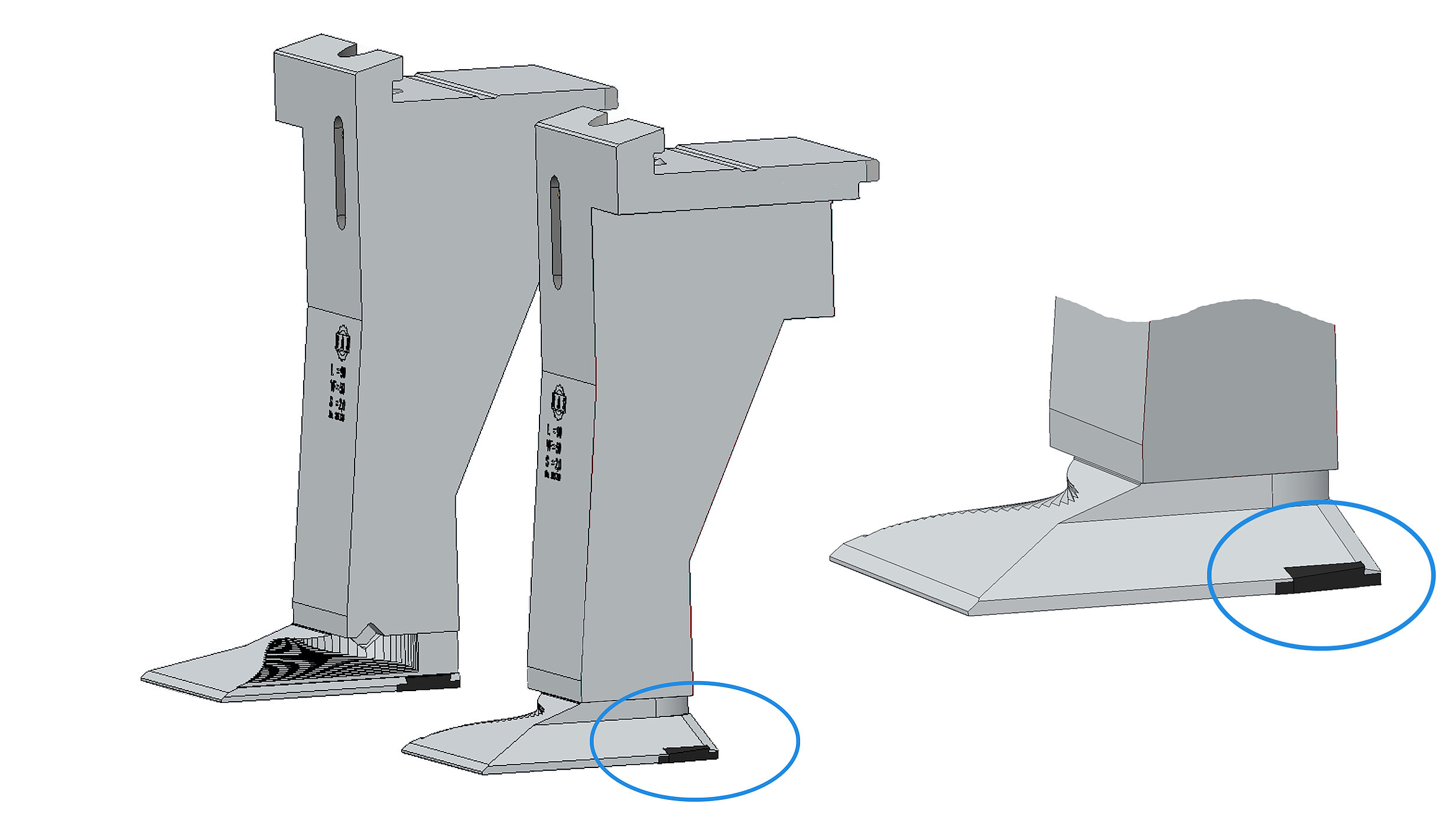

- Für sehr sensible Materialoberflächen (meist Edelstahl) stehen Drehfuß-Eckwerkzeuge mit einer eingesetzten Kunststoffferse zur Verfügung

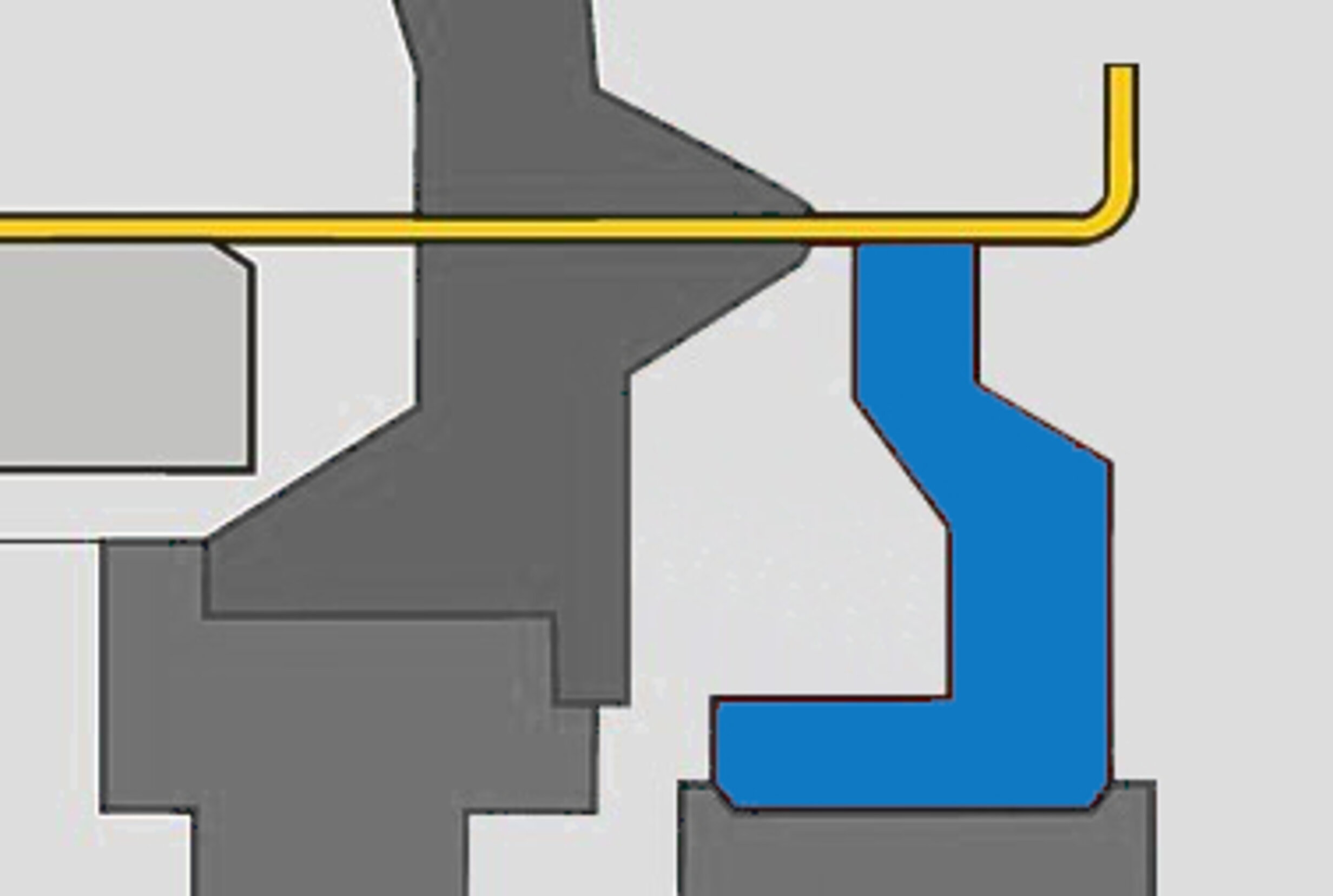

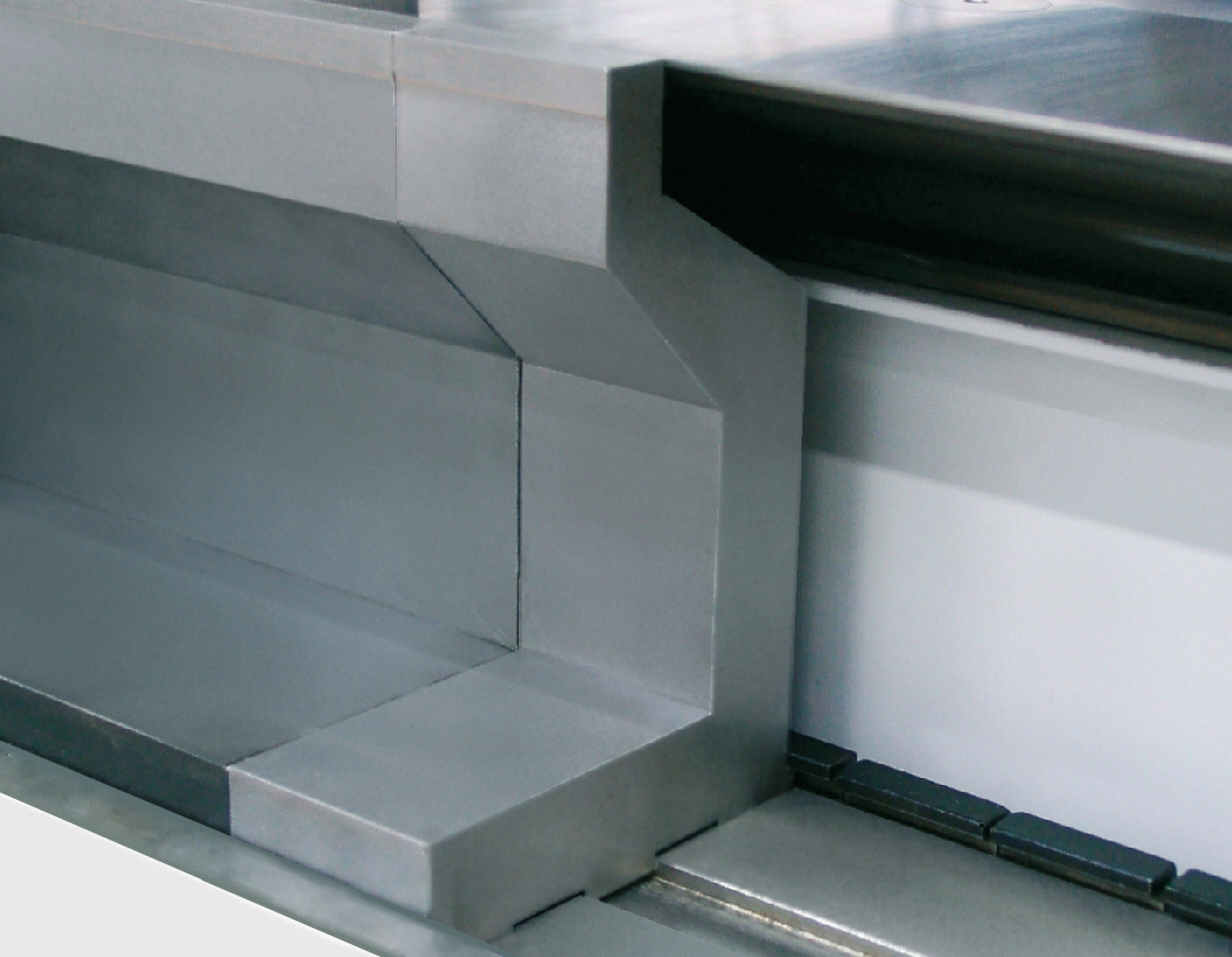

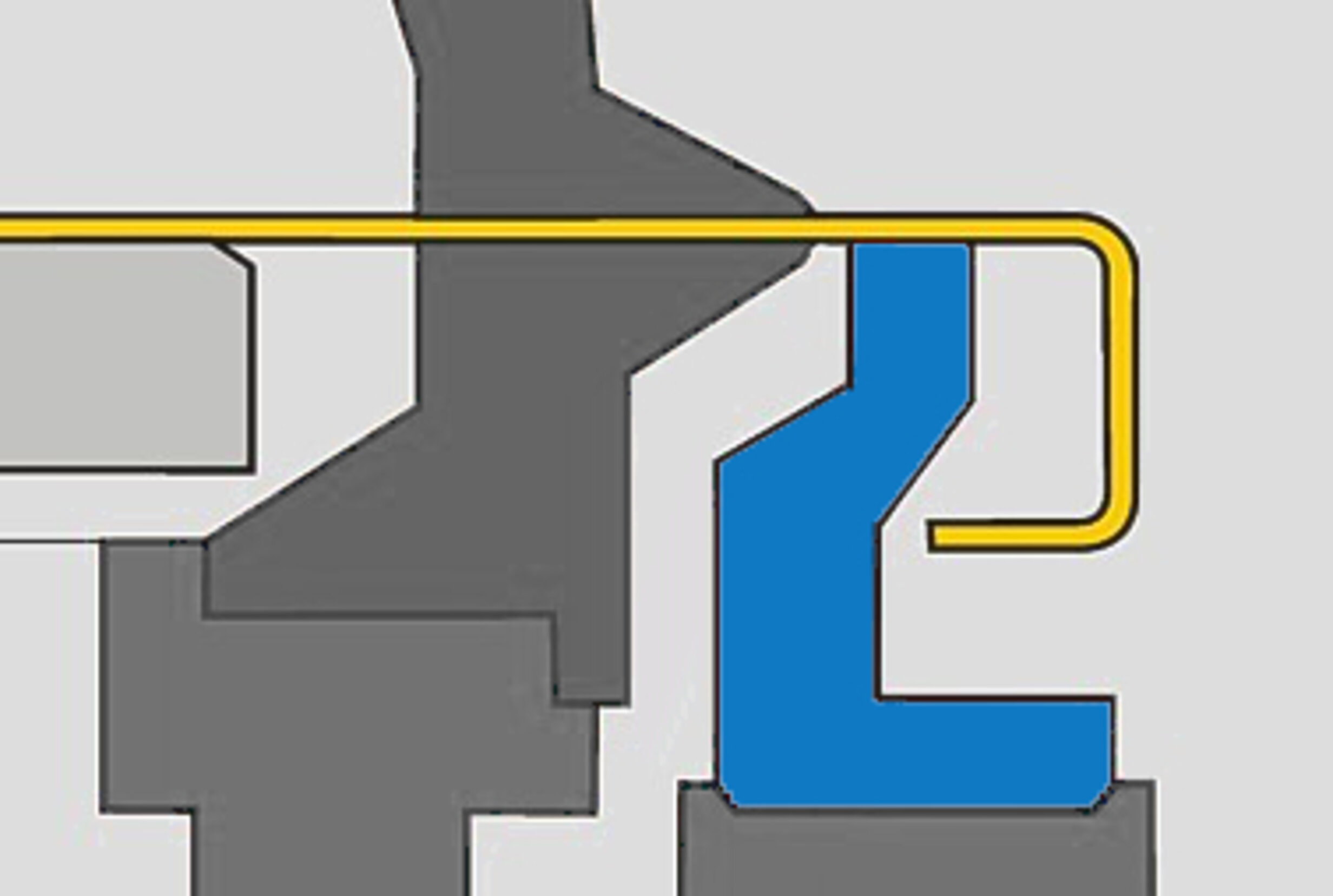

Biegewangenwerkzeuge
Die Biegewangenwerkzeuge des UpDownCenters-2 sind ebenfalls segmentiert, um Schlitze und Freisparungen für vorstehende Laschen zu ermöglichen.
- Vielzahl möglicher Werkzeugbreiten für kleine Z-Maße und große Blechdicken
- Programmgesteuertes Pendeln der Biegewange beim Richtungswechsel
- Kein manuelles Austauschen von Pendelanschlägen nötig
- Zwei Einsatzrichtungen für Freibereiche vorne oder hinten
- Schnelles Rüsten, hohe Produktivität, geringe Stückkosten
- Automatisches Spannen der Biegewangenwerkzeuge

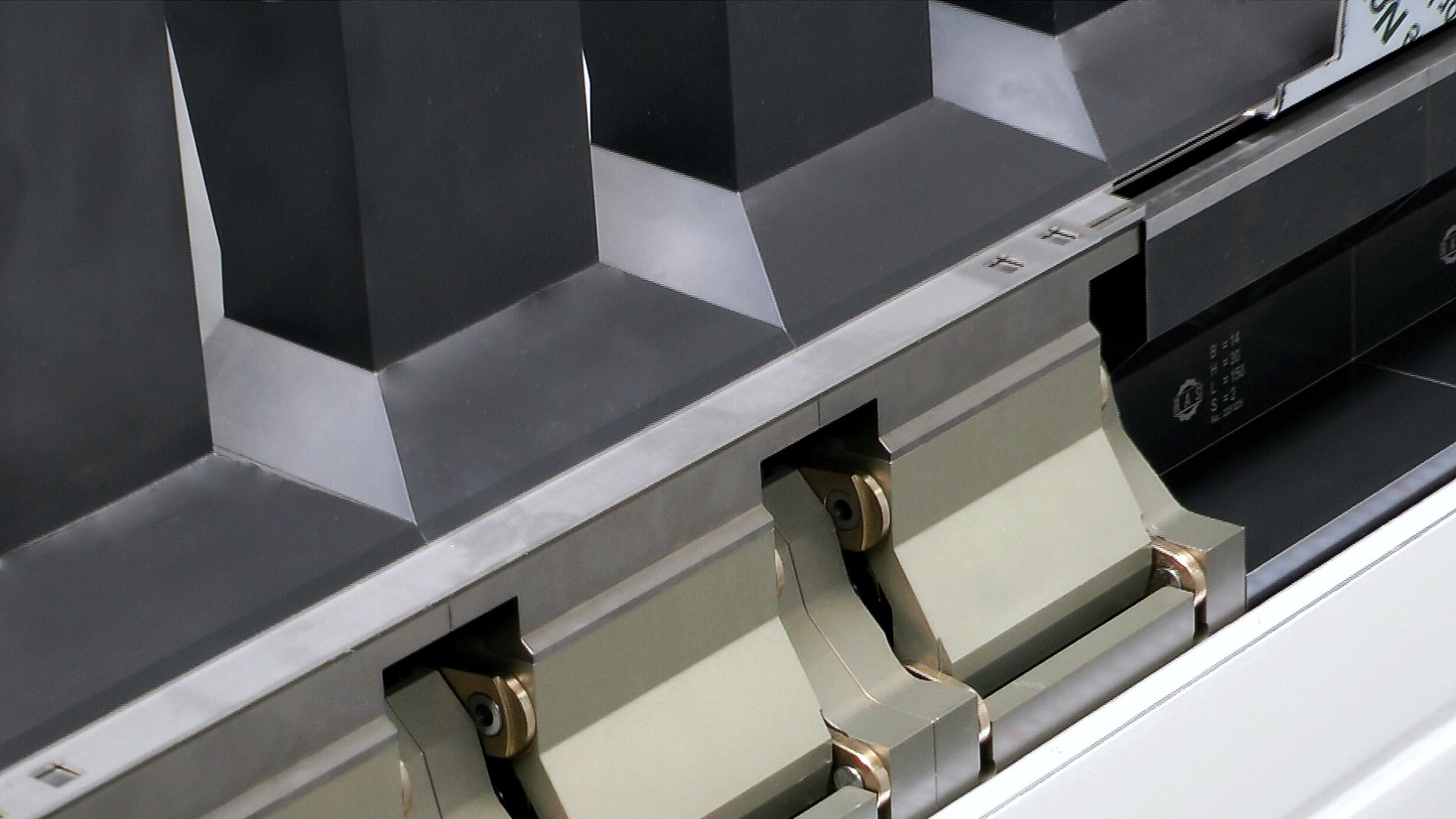

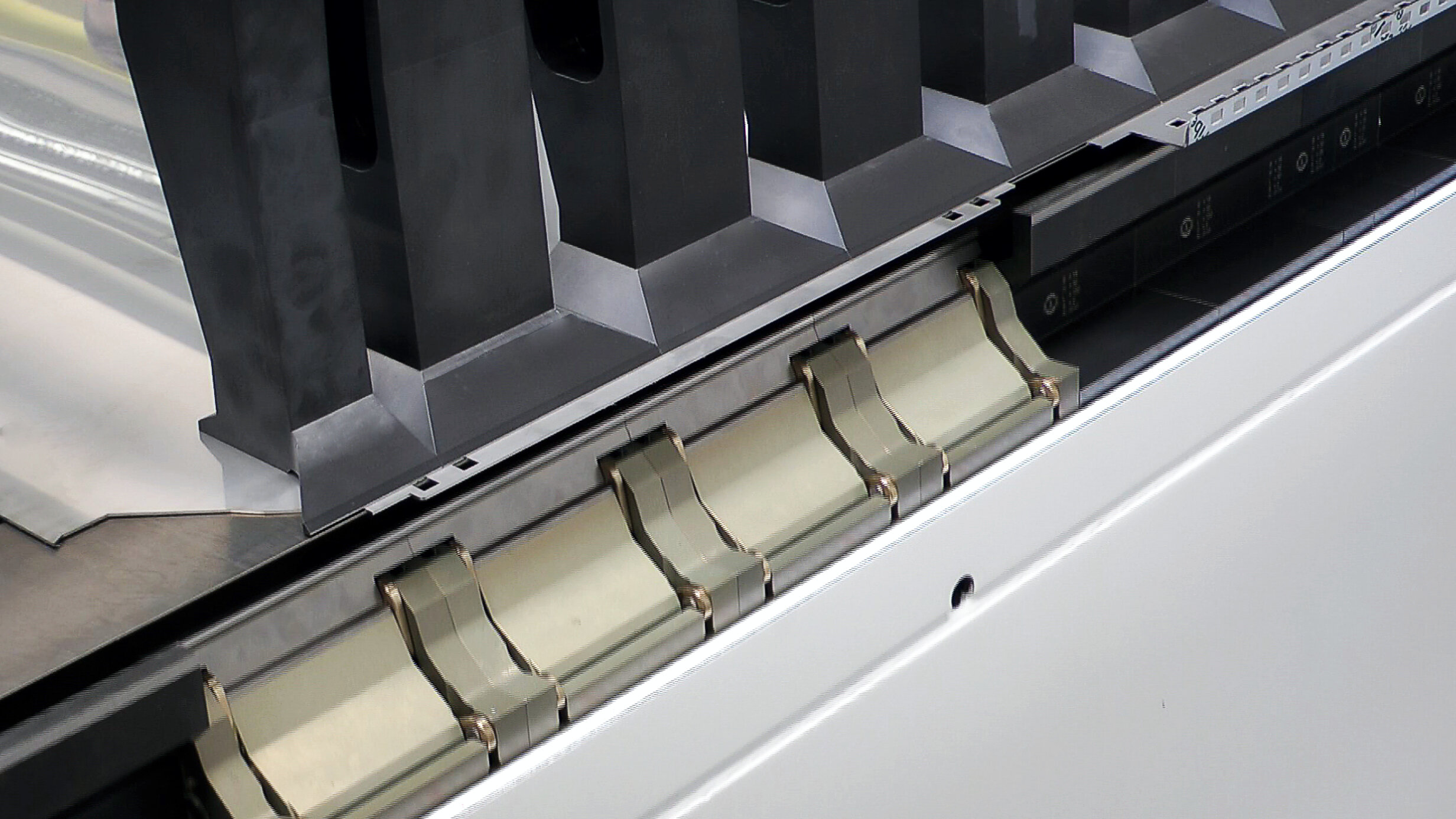

UpDownTools

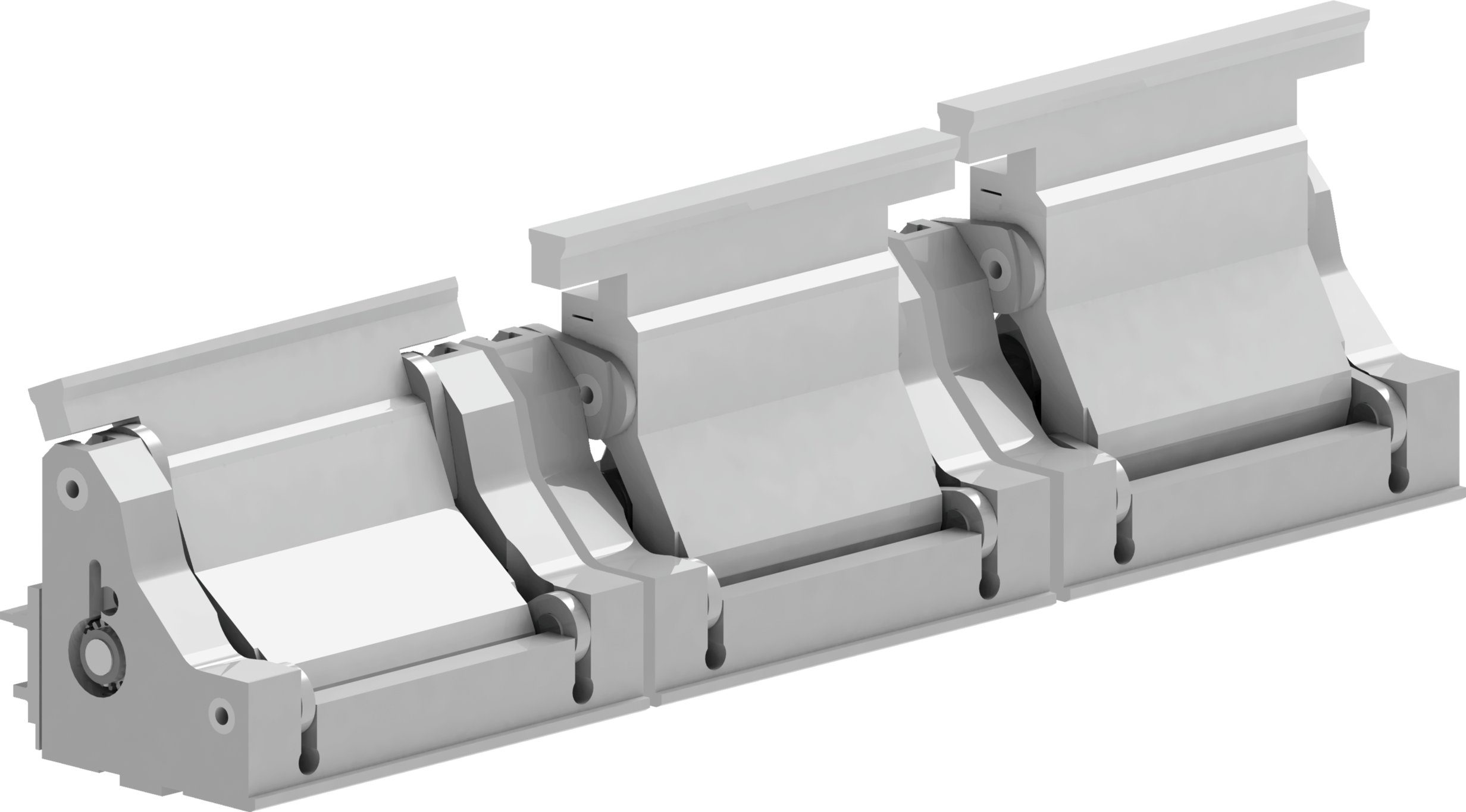

Die UpDownTools der Biegewange nehmen programmgesteuert drei Arbeitshöhen ein. Sie ermöglichen das Biegen von Schweißlappen, Fensterbiegungen, schrägen Platinen, etc
- Vielseitige Gestaltungsmöglichkeiten der Biegeteile
- Unterschiedliche Stellungen der UpDownTools rechts-links
- Unterschiedliche Stellungen der UpDownTools auch auf einer Seite
- Schnelles Rüsten (Werkzeuge werden automatisch gespannt)
Sicherheit
Modernstes Sicherheitssystem
Das UpDownCenter-2 ist mit modernsten zweikanaligen Sicherheitssystemen ausgestattet.
- Lichtschranke am Anschlag: kein Zutritt im automatischen Ablauf
- Farbige LED Zutrittsanzeige am Anschlag

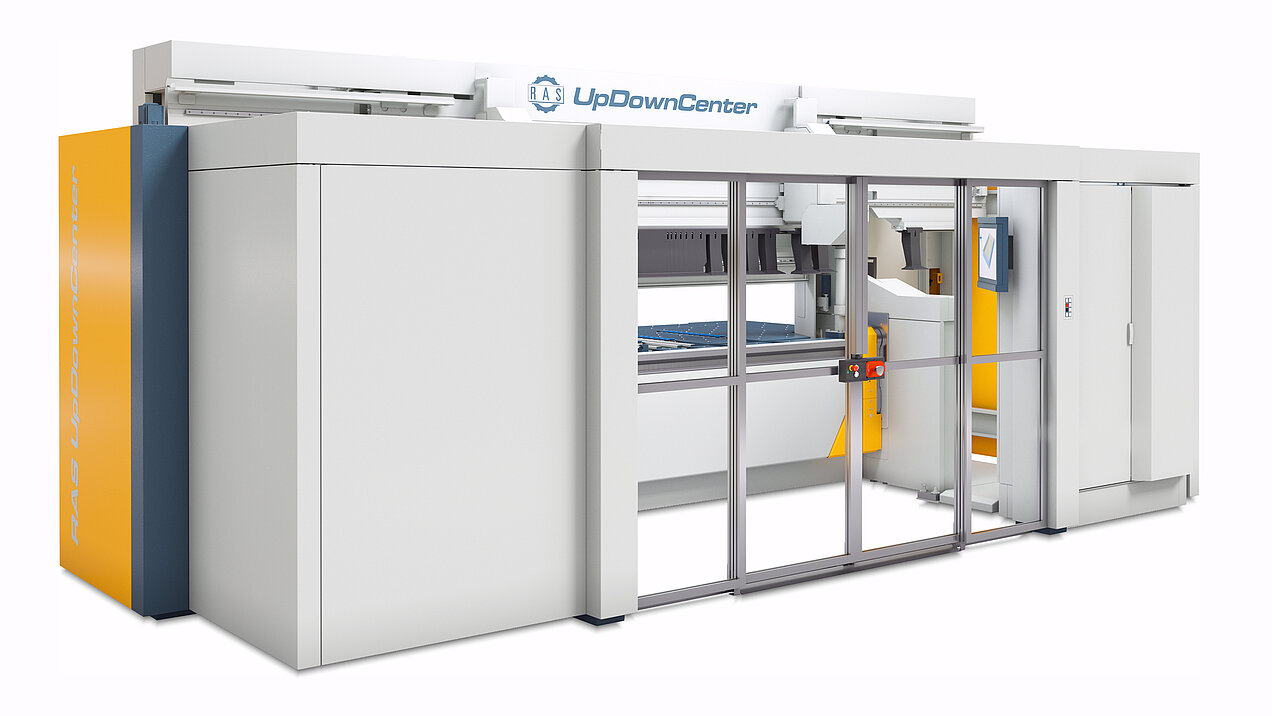

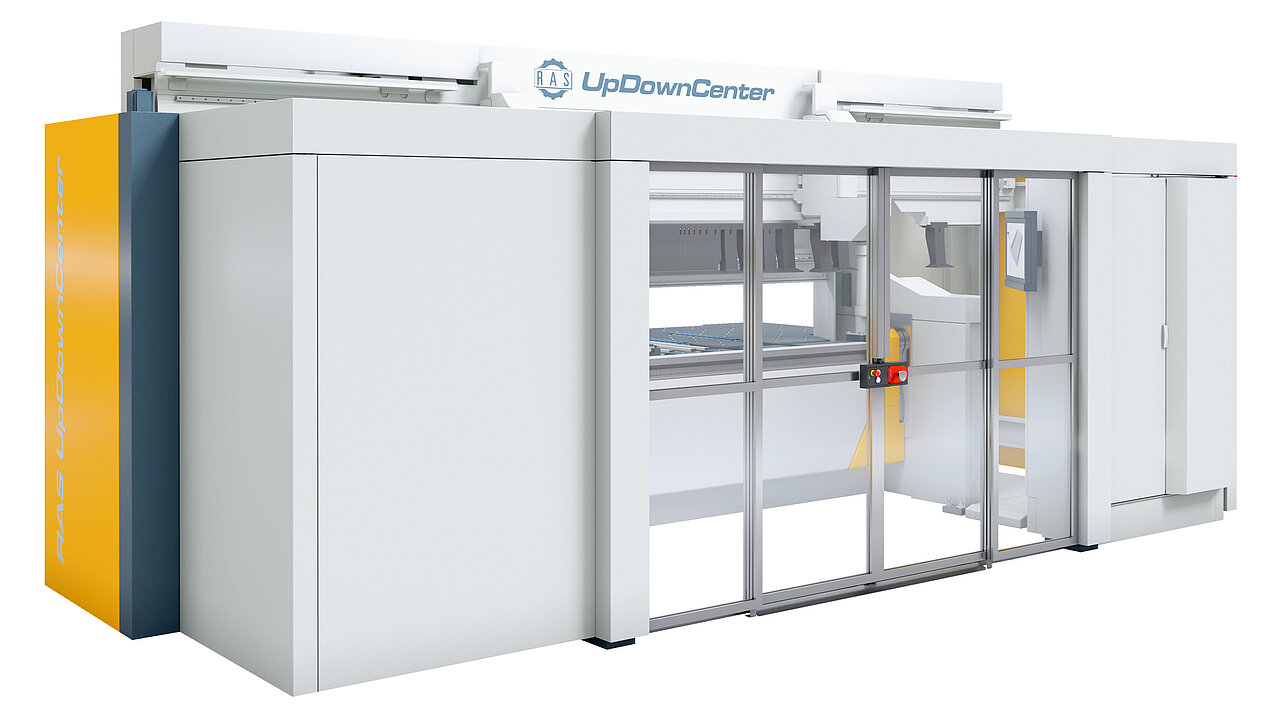

- Schiebetüre auf der Biegezellenseite bei Arbeiten von der Anschlagseite

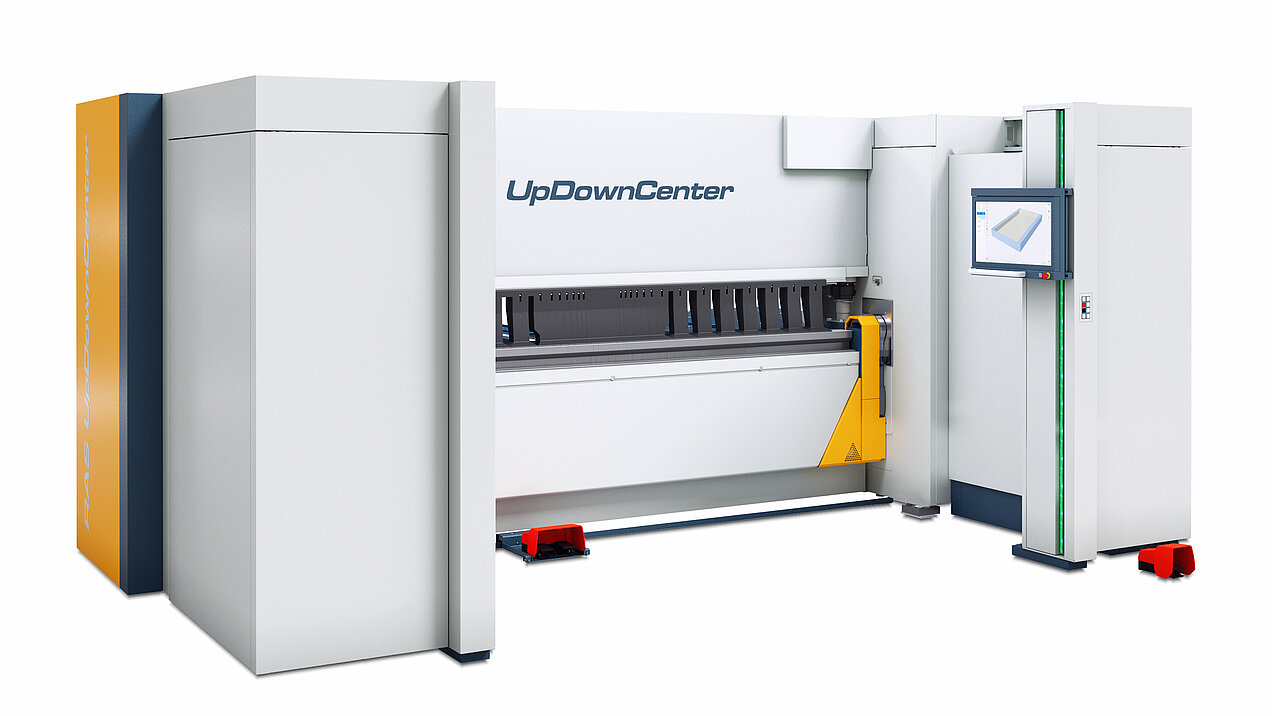

- Sicherheitslichtschranke bei Arbeiten von beiden Seiten
- Farbige LED Zutrittsanzeige bei Zugang zur Biegezelle (bei Lichtschranke)

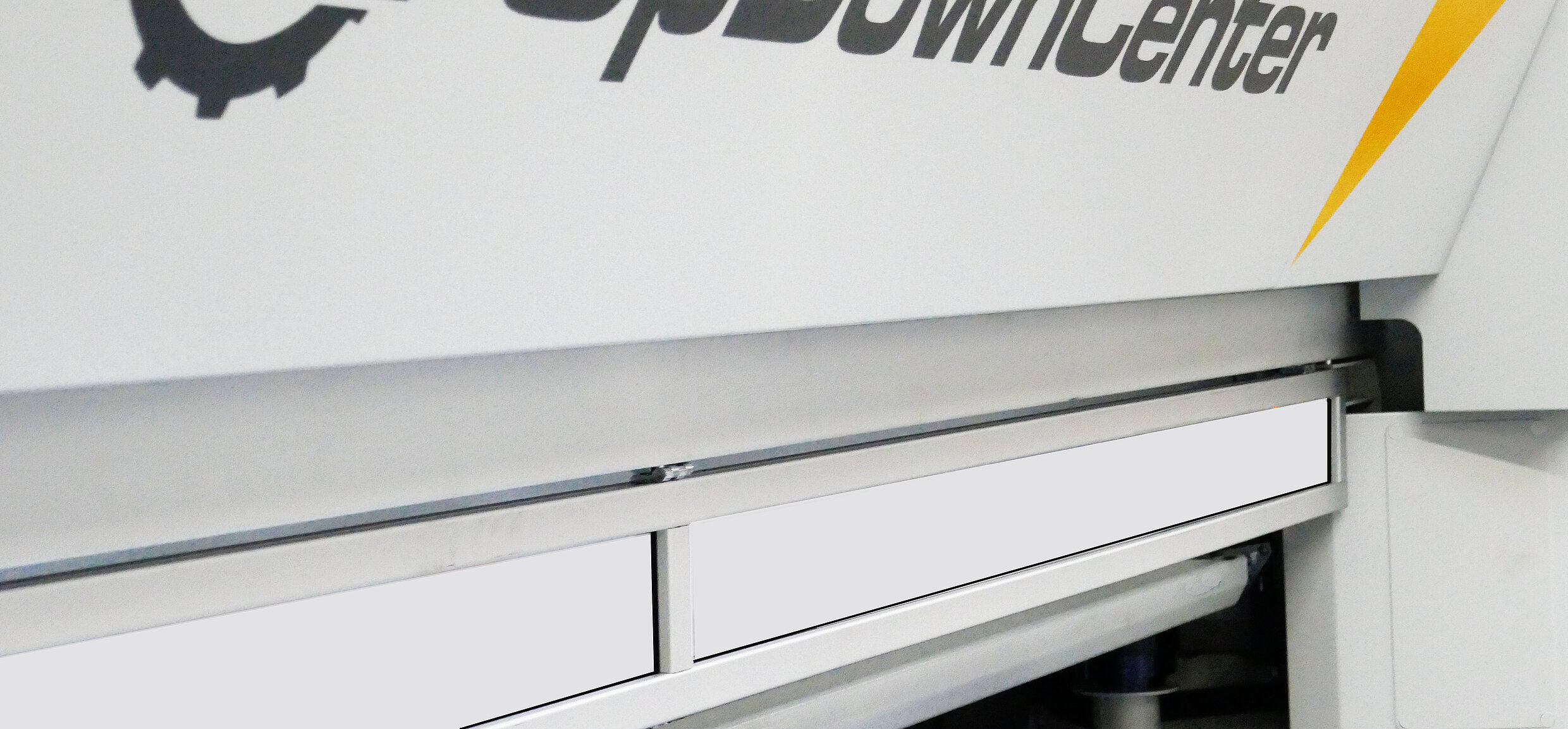

- Sichtelement verhindert Zugriff beim Werkzeugwechsel
- Sichtelement öffnet automatisch zum Entnehmen hoher Biegeteile
RAS UpDown-Center-2 – Technische Daten
 |
RAS 78.33-2 |
RAS 78.43-2 |
|---|---|---|
| Biegerichtung | UpDown | UpDown |
| Biegelänge | 3200 mm | 4060 mm |
| Blechdicke max (400 N/mm²) | 4,0 mm | 3,0 mm |
| Oberwangen-Öffnungshöhe | 850 mm | 850 mm |
| Biegeteilhöhe max (vierseitig) | 400 mm | 400 mm |
| Anschlagsystem | PosLift | PosLift |
| Programmierung | automatisch | automatisch |
| Bedienseite | Anschlagseite | Anschlagseite |
| Entnahme gebogener Teile | vorne und hinten | vorne und hinten |
| Automatischer Werkzeugwechsler | ja | ja |
| Maschinenabmessungen (Rechteckanschlag) | 6400 x 3530 mm | 7660 x 3530 mm |
| Maschinenabmessungen (J-Anschlag) | 6400 x 5230 mm | 7660 x 5230 mm |
