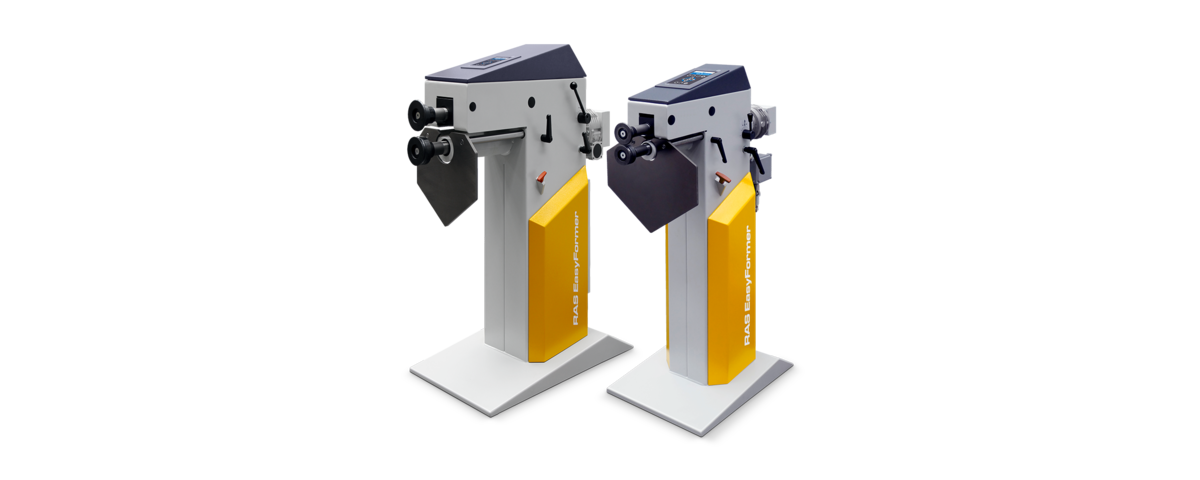

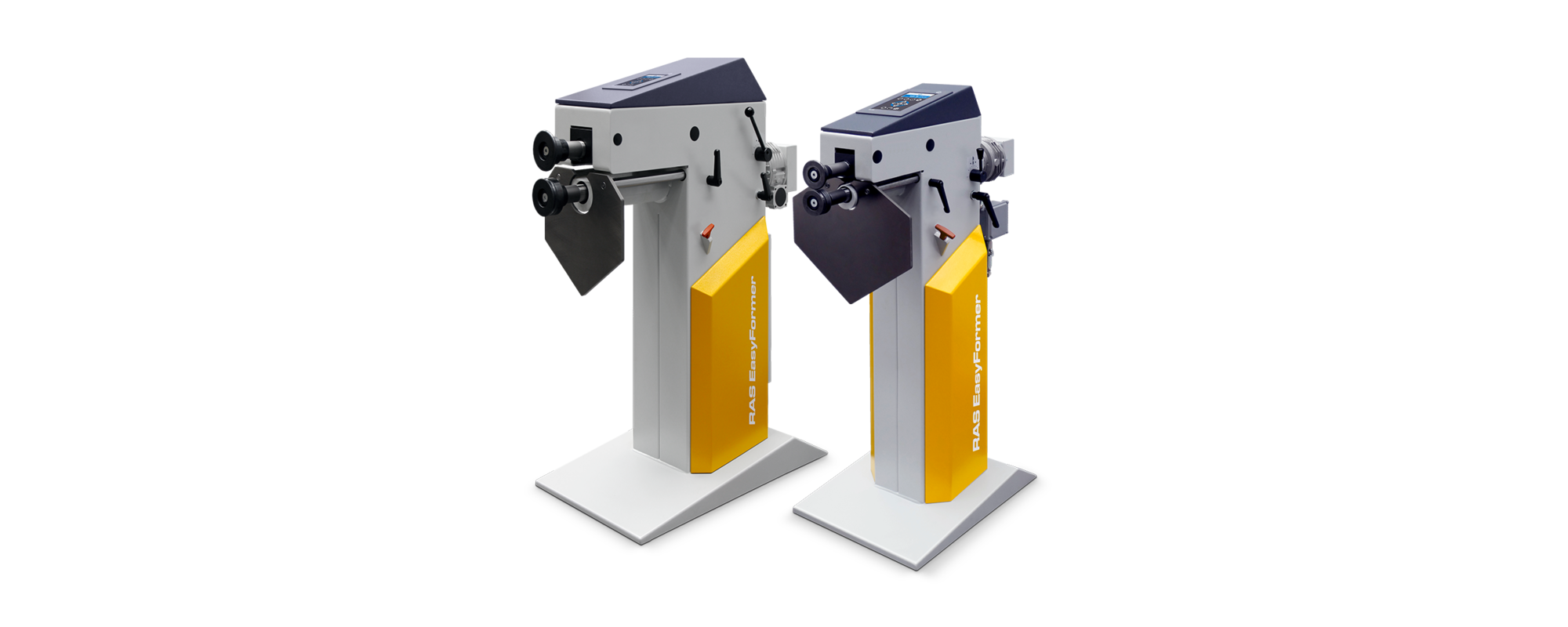

EasyFormer Sickenmaschinen

jetzt anfragen

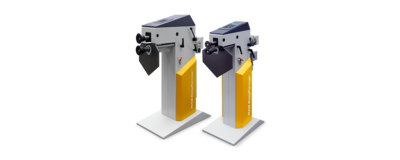

EasyFormer

Sickenmaschinen

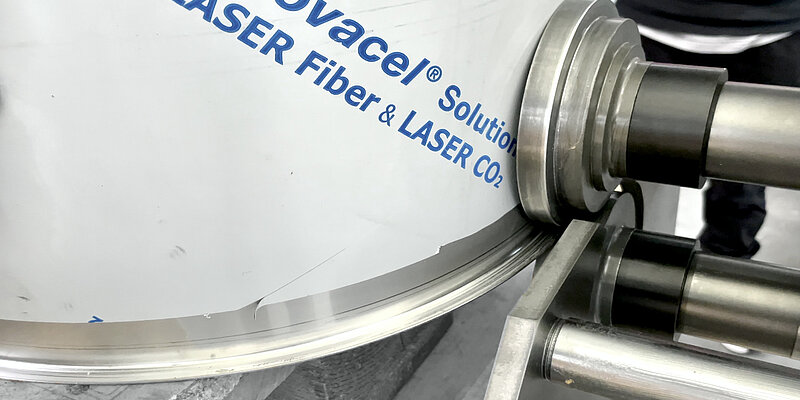

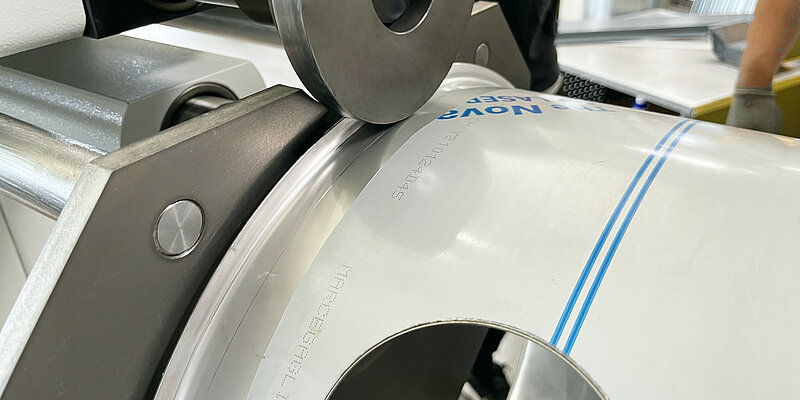

Anbringen eines Bordes an zylindrische Rohre

Intelligente Sickenmaschinen mit neuer Touch-Steuerung

Die EasyFormer Sickenmaschinen lernen vom Bediener wie man Teile sickt und bördelt. Im Automatikbetrieb klont die Maschine den gelernten Ablauf. Die stufenlose Geschwindigkeitsregulierung erlaubt beides: gefühlvolles Arbeiten bei komplizierten Teilen oder schnelle und produktive Durchläufe bei Kleinserien. Die Steuerung bietet beste Übersichtlichkeit und lässt sich intuitiv bedienen.

Maschinen-Highlights

Automatisches Lernen der Bewegungsabläufe
Einfache werkstattgerechte Bedienung, da kein Programmieren nötig
Vielzahl von Walzen für unterschiedliche Aufgabenstellungen
Vielzahl von Anschlagplatten für unterschiedliche Aufgabenstellungen
Zwei Geschwindigkeitsbereiche für sensible und unkritische Aufgaben
Zustellung der Oberwalze in Zehntel-Millimeter-Schritten
Richtungswechsel bei nicht umlaufenden Sicken möglich
Genaue Positionierung bei nicht umlaufenden Sicken
Speichern der Abläufe von häufig verwendeten Bauteilen
Mechanische UnLock-Sicherheitsfunktion öffnet die Walzen blitzartig

Stufenlose Geschwindigkeitsregulierung
für gefühlvolles Arbeiten bei
komplizierten Teilen

Vielfältige Anwendungen der RAS Sickenmaschinen

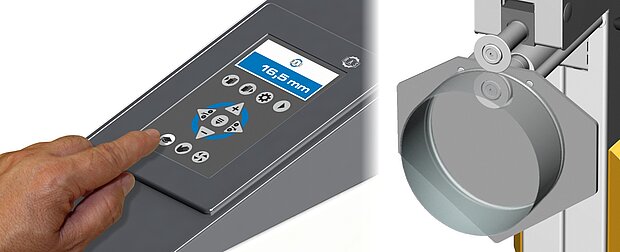

Der EasyFormer lernt den Sickenablauf nach Drücken der Lernen-Taste

Intelligente Steuerung

Die intelligenten Sickenmaschinen RAS EasyFormer-3 mit Auto-Teach-Funktion lernen vom Bediener, wie man sickt und bördelt. Das führt auf einfachste Art zu wiederholgenauen Teile höchster Qualität.

Betriebsarten: Manuell, Lernen, Automatik
Manuell: für einmalig vorkommende Arbeiten
Lernen: beim Fertigen des ersten Teils eines Fertigungsloses
Automatik: beim Anwenden der gelernten Abläufe für Serienteile

Hauptmenü der Sickenmaschine RAS EasyFormer mit übersichtlichen Display

Übersichtlich und einfach zu bedienende 7" Touch-Steuerung

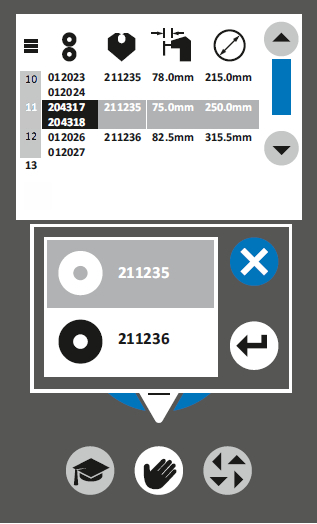

Die Programmverwaltung zeigt die verwendeten Walzen an

Die Programmverwaltung zeigt den verwendeten Anschlag an

Kontinuierliche Zustellung der Oberwalze an der Sickenmaschine RAS EasyFormer

Schrittweise Zustellung der Oberwalze an der Sickenmaschine RAS EasyFormer

Schnelle Geschwindigkeit bei dünnen Blechdicken und geübten Bedienern

Langsamere Geschwindigkeit bei dicken und unhandlichen Teilen

Praxisgerechte Funktionalität

Mit der 7" Touch-Steuerung wurde die gesamte Touchfläche zum Bildschirm. Eine übersichtliche Gestaltung schafft schnellen Zugang zu allen Steuerungsfunktionen und kurze Einlernzeiten für von neues Personal. Das Speichern und Aufrufen von Standardprogrammen gewinnt eine ganz neue Bedeutung.

Abspeichern und leichtes Anwählen von bis zu 20 Programmen
Übersichtliche Programmverwaltung
Bei Bedarf sich die eingesetzten Walzen, die gewählte Anschlagplatte, die Anschlagposition und der Rohrdurchmesser hinterlegbar
Maßbezogene Zustellung der Oberwalze mit Digitalanzeige
Kontinuierliche oder schrittweise Zustellung der Oberwalze für beste Umformergebnisse bei dünnen und dicken Blechen
Vorwärts-/Rückwärtslauf
Genaues Erreichen der Wendepunkte bei nicht umlaufenden Sicken
Sanftanlauf bei Start und Richtungswechsel
Zwei Geschwindigkeitsbereiche für schnelles oder sensibles Arbeiten
mm/inch-Umschaltung

Der geteilte Anschlag ist für nahezu alle Walzen einsetzbar

Isolieranschlag für Isolieranwendungen (nur RAS 12.35-2)

Rundanschlag zum Bördeln in Lochausschnitten (nur RAS 12.35-2)

Passende Anschläge

Die hochfeste und extra große Anschlagplatte ist für höchste Ansprüche ausgelegt. Darüber hinaus sind andere Anschlagformen verfügbar.

Der geteilte Anschlag ist für nahezu alle Walzen einsetzbar
Isolieranschlag für Isolieranwendungen (nur RAS 12.35-3)

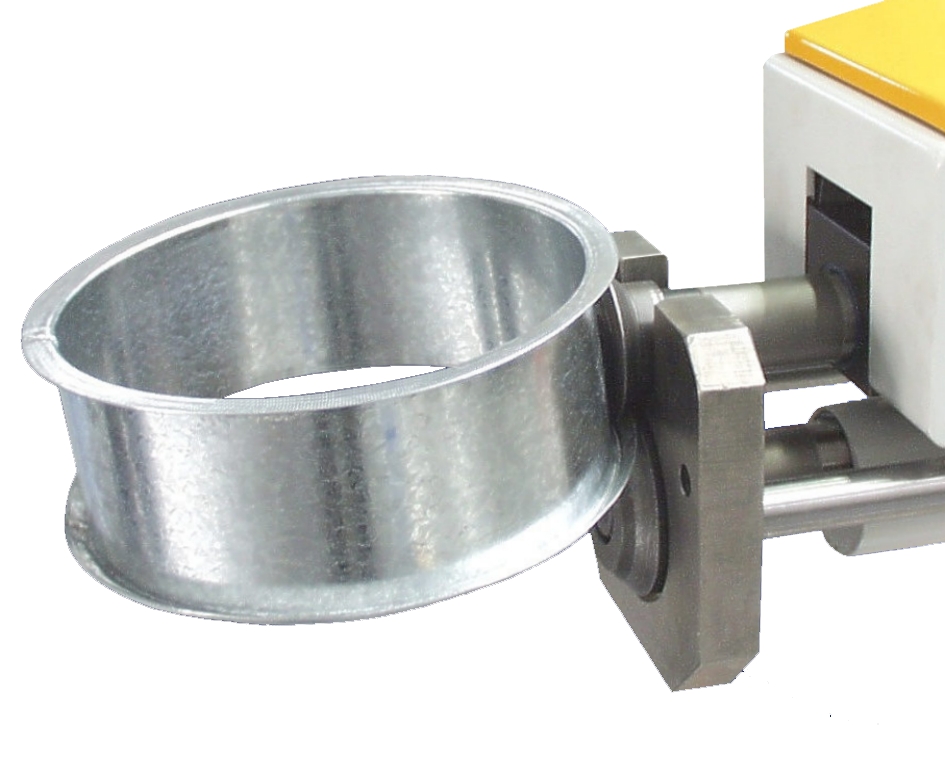

BD-Anschlag für schräge Bördelwalzen BD
Rundanschlag zum Bördeln in Lochausschnitten (nur RAS 12.35-3)

Feinfühliges Positionieren der unteren zur oberen Walzenkontur

Einstellen leicht gemacht

Mit einem Verstellhebel lassen sich die Walzen exakt übereinander stellen. Eine Zentralklemmung hält die Walzen beim Arbeiten in Position.

Feinfühlige Verschieben der unteren Welle
Positionieren der unteren zur oberen Walzenkontur
Zentrale Verstellung über Hebel und Skala

Mechanisches Entriegeln der Wellen im Notfall

Einzigartige UnLock-Sicherheitsfunktion

Tritt im Arbeitsablauf eine Gefahr auf, einfach einen der UnLock Hebel rechts oder links am Maschinengestell ziehen und die Walzen öffnen sofort.

Mechanisches Entriegeln die Wellen im Notfall
Schnelle Befreiung
Auch bei Stromausfall infolge Überlast wirksam
UnLock-Funktion erfüllt höchste Sicherheitsansprüche

Mit dem Multi-Funktions-Fußschalter (rechts) passt sich die Maschine der Arbeitsweise des Bedieners an

Vielfältig bedienbar

Die Funktion des Multi-Funktions-Fußschalter ist konfigurierbar. Damit passt sich die Maschine der Arbeitsweise des Bedieners an. Der Fußschalter kann eine der folgenden Funktionen ausführen:

Rechts-Links-Lauf
Kontinuierliches Zustellen der oberen Walze
Schrittweises Zustellen der oberen Walze
Vorteil: Der Bediener kann das Teil stets mit beiden Händen führen

Der Walzenbehälter schafft Ordnung am Arbeitsplatz

Aufgeräumt

Der hinten an der Maschine einsteckbare Behälter für Walzen und Walzenschlüssel schafft Ordnung am Arbeitsplatz.

Gute Zugänglichkeit
Nah am Arbeitsbereich
Außerhalb des Aktionsraums

RAS EasyFormer – Technische Daten

	RAS 12.35-3	RAS 12.65-3
Walzenmittelabstand	63 mm	100 mm
Blechdicke max	1,75 mm	3,0 mm
Arbeitstiefe max	255 mm	400 mm
Geschwindigkeit max	28 m/min	20 m/min
7" Touch-Steuerung	inkl.	inkl.
Lernfunktion	inkl.	inkl.
Rechts-Links-Lauf	inkl.	inkl.
UnLock-Sicherheitsfunktion	inkl.	inkl.
Programmverwaltung	inkl.	inkl.

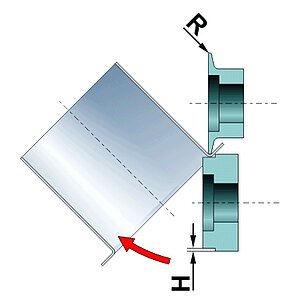

Bördelwalzen BC

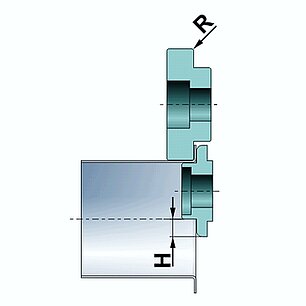

Bördelwalzen FL

Schräge Bördelwalzen BD

Spezieller Anschlag BD für Schräge Bördelwalzen

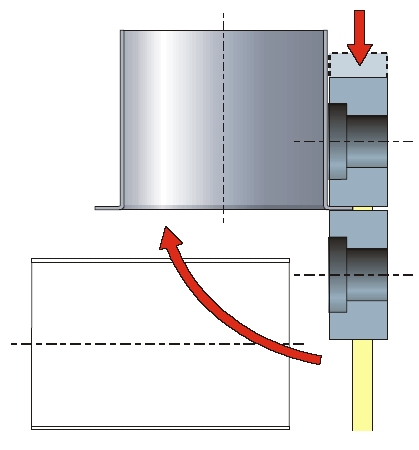

Schweifwalzen BB

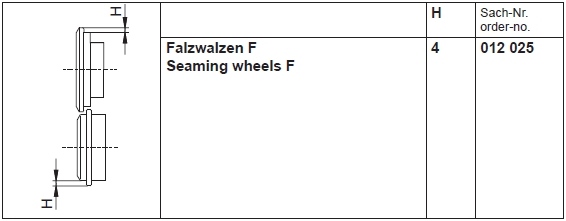

Falzwalzen

Doppelfalzwalzen

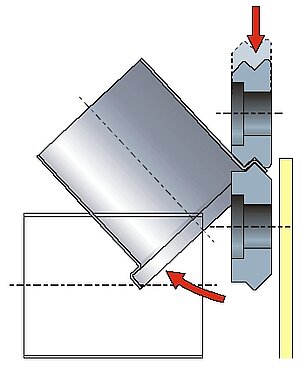

Schräge Doppelfalzwalzen

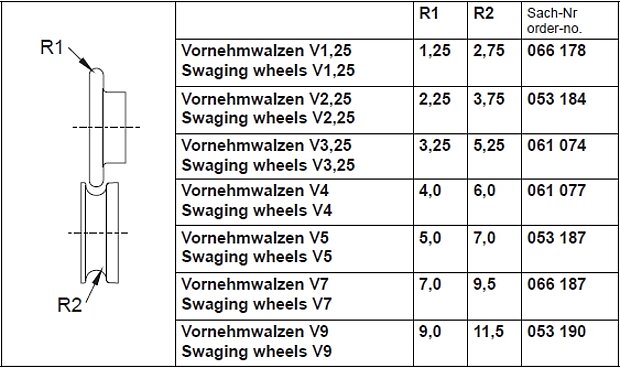

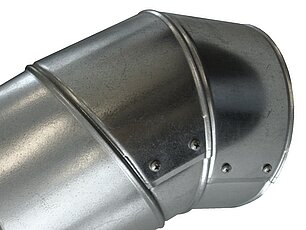

Vornehmwalzen

Sickenwalzen

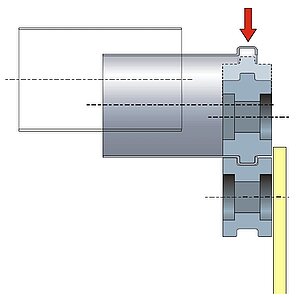

Kastenwalzen

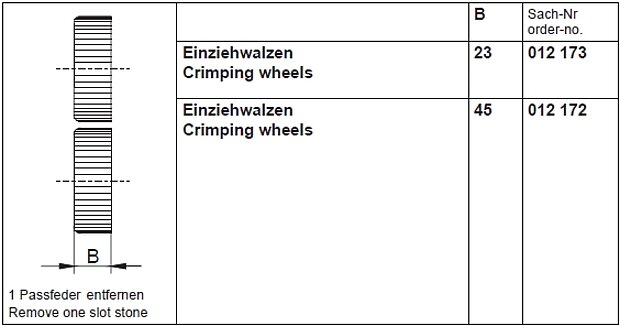

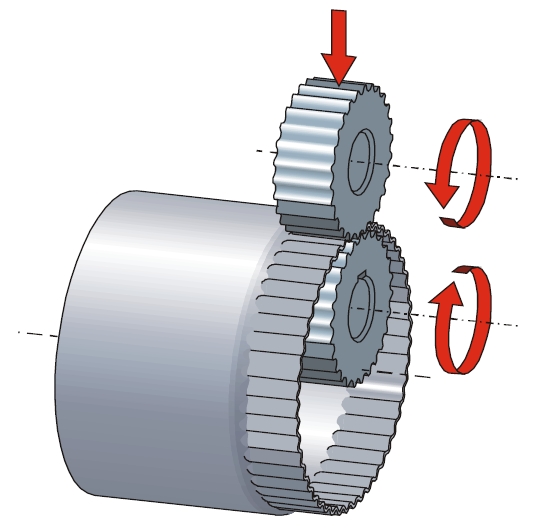

Einziehwalzen

Einziehwalzen mit Absetzung

Einziehwalzen mit Sicke

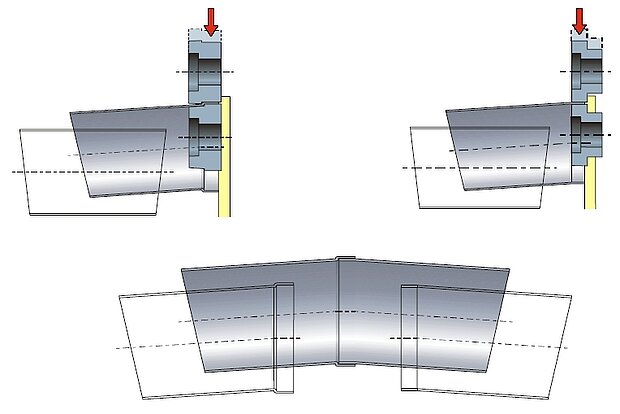

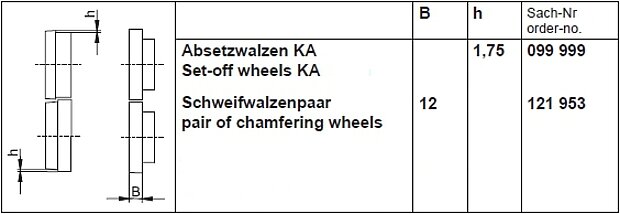

Absetzwalzen

Knierohrwalzen

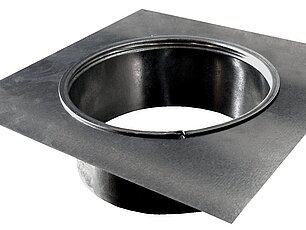

Schraubsickenwalzen

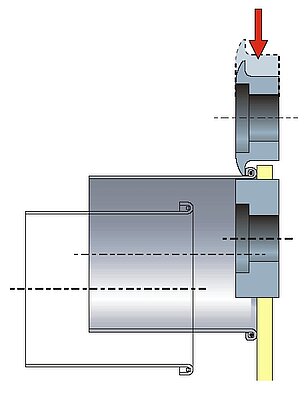

Zulegwalzen ZA

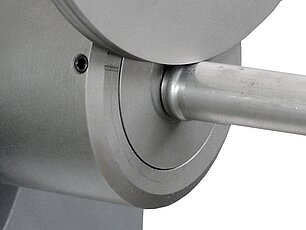

Schlauchsickenwalzen
